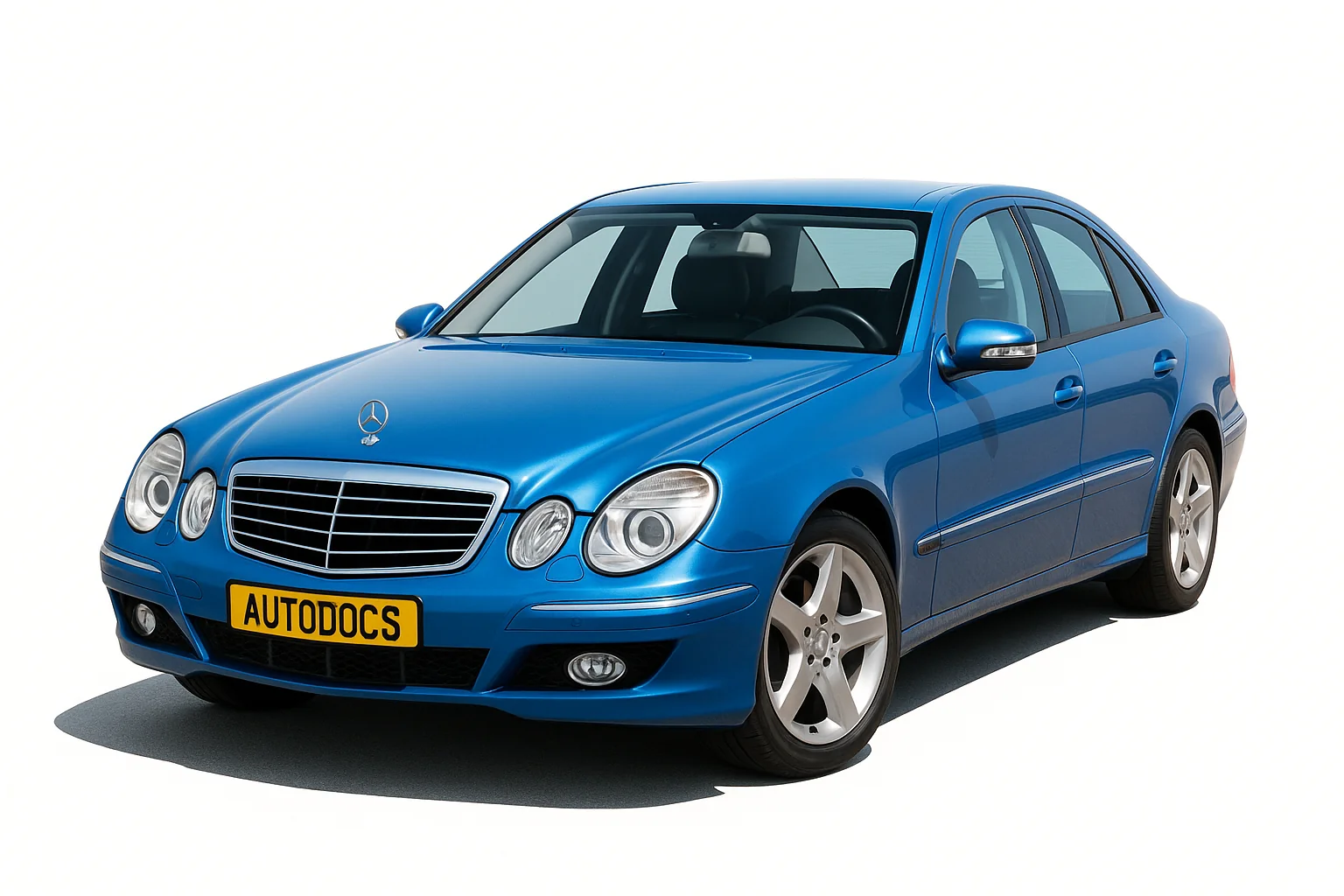

Mercedes-Benz 211 кузов представляє 3 покоління автомобілів Е-класу, яке випускали у 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 роках як із бензиновими, так і дизельними двигунами (E200, E220, E230, E240, E270, E280, E300, E320, E350, E400, E420, E500, E55 & E63 AMG) і з кузовами седан w211 і універсал S211. За цей час модель пройшла рестайлінг. У цьому матеріалі ми покажемо місця розташування всіх електронних блоків керування, опис запобіжників і реле Мерседес 211 зі схемами блоків і фото прикладами їх виконання. Виділимо запобіжник, що відповідає за прикурювач.
Розташування блоків і призначення елементів у них може відрізнятися від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Розташування
| № | Опис |
|---|---|
| 1 | Електронний блок керування ABS -> 31/05/06 |
| 2 | Електронний блок керування АВS - 01/06/06^ |
| 3 | Підсилювач сигналу антени - аудіосистема /навігаційна система |
| 4 | Підсилювач 1 сигналу антени (TV-тюнер) - заднє скло |
| 5 | Підсилювач 2 сигналу антени (TV-тюнер) - ліва задня стійка (седан) - ліва стійка задніх дверей (універсал) |
| 6 | Підсилювач 3 сигналу антени (TV-тюнер) - права задня стійка (седан) - права стійка задніх дверей (універсал) |
| 7 | Датчик удару, лівий - за фарою |
| 8 | Датчик удару, правий - за фарою |
| 9 | Датчик бокового удару в зборі, лівий - центральна стійка |
| 10 | Датчик бокового удару в зборі, правий - центральна стійка |
| 11 | Блок керування протиугінною системою - ліва частина багажного відділення (об'єднаний із багатофункціональним блоком керування 2) |
| 12 | Звуковий сигнал протиугінної системи - за накладкою колісної арки |
| 13 | Датчик сонячного світла - верхня центральна частина лобового скла |
| 14 | Додаткова акумуляторна батарея -> 31/05/06, якщо є |
| 15 | Додаткова акумуляторна батарея -> 31/05/06, якщо є |
| 16 | Блок керування додатковим обігрівачем |
| 17 | Приймач дистанційного керування додатковим обігрівачем - права частина багажного відділення |
| 18 | Акумуляторна батарея - під підлогою багажного відділення |
| 19 | Блок керування батареєю - багажне відділення, під підлогою |
| 20 | Блок керування приводом відкривання /закривання кришки багажника |
| 21 | Шина даних CAN, блок керування шлюзом |
| 22 | Діагностичний роз'єм (DLC) |
| 23 | Блок керування електрообладнанням лівих передніх дверей |
| 24 | Блок керування електрообладнанням лівих задніх дверей |
| 25 | Блок керування електрообладнанням правих передніх дверей |
| 26 | Блок керування електрообладнанням правих задніх дверей |
| 27 | Електронний Блок керування двигуном - Дизель/112/113 |
| 28 | Електронний Блок керування двигуном - 271 |
| 29 | Електронний Блок керування двигуном - 272/273 |
| 30 | Блок запобіжників /реле, моторний відсік |
| 31 | Блок запобіжників /реле приладова панель |
| 32 | Блок запобіжників /реле, простір для ніг |
| 33 | Блок запобіжників /реле, багажне відділення |
| 34 | Блок запобіжників /реле ніша запасного колеса |
| 35 | Блок керування фарою, лівий (моделі з ксеноновими фарами) |
| 36 | Блок керування фарою, правий (моделі з ксеноновими фарами) |
| 37 | Блок керування коректором фар - під правим переднім сидінням, під килимком (моделі з ксеноновими фарами) |
| 38 | Звуковий сигнал 1 - за решіткою радіатора |
| 39 | Звуковий сигнал 2 - за переднім бампером |
| 40 | Блок керування замком запалювання |
| 41 | Електронний Блок управління іммобілайзером (об'єднаний з блоком управління замком запалювання) |
| 42 | Блок керування системи keyless entry-за попільничкою |
| 43 | Блок керування освітленням - за перемикачем головного освітлення |
| 44 | Блок контролю завантаження багажного відділення (універсал) - під порожнисті багажні відділення |
| 45 | Багатофункціональний Блок керування 1 - прикріплений до блоку запобіжників/реле в моторному відсіку - функції: Контроль тиску в системі кондиціонування, рівень гальмівної рідини, рівень охолоджувальної рідини, переднє освітлення, омивачі фар, звукові сигнали, лампи освітлення салону, зовнішня температура, очищувачі лобового скла |
| 46 | Багатофункціональний Блок управління 2-з'єднаний з блоком запобіжників/реле, багажне відділення-функції: Протиугінна система, відкривання задніх дверей/кришки багажника, центральний замок, рівень пального, паливний насос, аварійна сигналізація, обігрівач заднього скла, покажчики повороту, заднє освітлення |
| 47 | Багатофункціональний Блок управління 3 - в блоці управління багатофункціональним перемикачем (стельова консоль)-функції: Датчики зміни об'єму (протиугінна система), датчик сонячного світла, лампи освітлення салону, датчик дощу |
| 48 | Багатофункціональний Блок управління 4-в блоці управління багатофункціональним перемикачем (приладова панель)-функції: Блок управління кондиціонером, центральний замок, аварійна сигналізація, очищувач заднього скла |
| 49 | Багатофункціональний Блок керування 5-в блоці керування багатофункціональним перемикачем (центральна консоль)-функції: Вимикач додаткового обігрівача, система паркування, система активної підвіски, вимикач приводу відкривання задніх дверей/кришки багажника |
| 50 | Багатофункціональний Блок керування 6 - простір для ніг, під килимком - функції: Електродвигун насоса охолоджувальної рідини, протитуманні фари, підігрівачі сидінь, ліхтарі заднього ходу, селектор коробки передач |
| 51 | Багатофункціональний Блок керування 7 - у задній лампі освітлення салону (з прозорим дахом) - функції: Лампи освітлення салону |
| 52 | Блок керування навігаційною системою |
| 53 | Датчик температури навколишнього повітря |
| 54 | Блок керування системи паркування - ліва частина багажного відділення |
| 55 | Датчик дощу - верхня центральна частина лобового скла |
| 56 | Блок керування електроприводом сидіння, переднім лівим - під сидінням |
| 57 | Блок керування електроприводом сидіння, переднім правим - під сидінням |
| 58 | Реле приводу підголівника (01/06/05^) |
| 59 | Блок керування роботою сонячної батареї-за комбінацією приладів |
| 60 | Блок керування електрообладнанням рульової колонки - за рульовим колесом |
| 61 | Блок керування замком рульової колонки - вбудований у Блок керування замком запалювання |
| 62 | Датчик положення рульового колеса - у блоці керування електрообладнанням рульової колонки |
| 63 | Блок керування підігрівом рульового колеса - біля комбінації приладів(^05/05) |
| 64 | Блок керування електроприводом люка - у блоці керування багатофункціональним перемикачем (стельова консоль) |
| 65 | Електронний Блок управління SRS |
| 66 | Блок управління активної підвіски-простір для ніг, під килимком |
| 67 | Блок керування приводом відчинення/зачинення задніх дверей-ліва частина багажного відділення |
| 68 | Телефонна антена |
| 69 | Блок управління інтерфейсом телефону - під панеллю, в задній частині багажного відділення |
| 70 | Блок керування електрообладнанням причепа-ліва частина багажного відділення |
| 71 | Електронний Блок керування КПП (секвентальна МКПП) - простір для ніг, під килимком |
| 72 | Електронний Блок управління КПП - простір для ніг, під килимком |
| 73 | Блок керування системи контролю тиску в шинах -ліва частина багажного відділення |
| 74 | Блок системи голосової активації - під панеллю, у задній частині багажного відділення |
| 75 | Датчик бічного переміщення |
Блок під капотом
Під капотом основою блок із запобіжниками і реле розташований у лівій частині, поруч зі стійкою і закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 43 | 15A | Блок керування ME (двигуни 112, 113, 156, 271, 272, 273) Блок керування системи CDI (двигуни 628, 629, 642, 646, 647, 648) Блок керування SAM із заднім блоком реле та запобіжників (двигуни 629, 642, 646, 647, 648) Блок керування SAM з модулем реле та запобіжників з боку водія (двигуни 629, 642) |
| 44 | 15A | Блок керування системи CDI (двигуни 646, 647, 648) Блок керування ME (двигуни 271, 272, 273) Клапан подачі газу цил. 1 (двигун 271 CNG) Клапан подачі газу цил. 2 (двигун 271 CNG) Клапан подачі газу цил. 3 (двигун 271 CNG) Клапан подачі газу цил. 4 (двигун 271 CNG) |
| 45 | 7,5A | Блок керування AIRmatic із системою ADS Блок керування системи регулювання рівня кузова заднього моста Блок керування електронного модуля важеля селектора (5-ступінчаста АКП (NAG)) Датчик положення важеля селектора (напівавтоматична КП Sequentronic (ASG)) |
| 46 | 7,5A | Блок керування системи EGS (5-ступінчаста АКП (NAG)) Блок керування напівавтоматичною КП (Sequentronic (ASG)) Електричний модуль керування VGS (7-ступінчаста АКП) |
| 47 | 5A | Блок керування систем ESP, PML і BAS |
| 48 | 7,5A | Блок керування системою пасивної безпеки Передній лівий реверсивний натягувач ременя безпеки (з 2007 року) Передній правий реверсивний реверсивний натягувач ременя безпеки (з 2007 року) |
| 49 | 7,5A | Блок керування системою пасивної безпеки Датчик розпізнавання наявності пасажира / дитячого сидіння на сидінні переднього пасажира Реле підголівників NECK-PRO |
| 50 | 5A | Роз'єм електр. ланцюга мобільного телефону Місце роз'єднання ланцюга електроживлення VICS (Японія) Блок керування системи аварійного виклику (з 2007 року; США) |
| 51 | 5A | Не використовується |
| 52 | 7,5A | Поворотний перемикач зовнішнього освітлення |
| Комбінація приладів | ||
| Підсвічування речового ящика з мікровимикачем | ||
| Блок керування системи регулювання кута нахилу фар (біксенонові фари) | ||
| Всмоктувальний електровентилятор двигуна та кондиціонера з інтегрованим регулятором (з 2007 року) | ||
| 53a | Не використовується | |
| 53b | 15A | Реле звукових сигналів |
| 54a | 15A | Прикурювач із підсвічуванням |
| 54b | 15A | Прикурювач із підсвічуванням |
| 55 | 7,5A | Телефон (стандартний телефон "MB") |
| Штекерне з'єднання модуля Bluetooth (стандартний телефон "MB") | ||
| Роз'єм електр. ланцюга мобільного телефону | ||
| Блок керування системи аварійного виклику (з 2007 року; США) | ||
| 56 | 40A | Мотор склоочисника (M6/1) |
| 57 | 25A | Блок керування системи CDI (двигуни 628, 646, 647, 648) |
| Всмоктувальний електровентилятор двигуна та кондиціонера з інтегрованим регулятором (двигуни 271, 272, 273) | ||
| Блок управління Me (двигуни 271, 272, 273) | ||
| Клапан регенерації, що перемикає (двигуни 271, 272, 273) | ||
| Датчик системи PremAir (двигуни 271, 272, 273) | ||
| Запірний клапан вугільного адсорбера (США) | ||
| 58 | 15A | Двигуни 112, 113, 156: |
| Котушка запалювання циліндра 1 | ||
| Котушка запалювання циліндра 2 | ||
| Котушка запалювання циліндра 3 | ||
| Котушка запалювання циліндра 4 | ||
| Котушка запалювання циліндра 5 | ||
| Котушка запалювання циліндра 6 | ||
| Котушка запалювання циліндра 7 | ||
| Котушка запалювання циліндра 8 | ||
| 59 | 15/20A | Реле стартера |
| 60 | 10A | Вентилятор масляного радіатора (E55 AMG, E63 AMG) |
| 61 | 40A | Електричний повітряний насос |
| 62 | 30A | Реле керування насосом ASG (напівавтоматична КП Sequentronic (ASG)) |
| 63 | 15A | Блок керування напівавтоматичною КП (напівавтоматична КП Sequentronic (ASG)) |
| Реле клеми 87, двигун (двигуни 112, 113) | ||
| Блок керування ME (двигуни 112, 113) | ||
| 64 | 7,5A | Поворотний перемикач зовнішнього освітлення |
| Комбінація приладів | ||
| Електронний модуль рульової колонки (до 2007 року) | ||
| Блок-панель керування KLA | ||
| 65 | 20A | Блок керування EZS |
| Блок керування електроблокування рульового керування | ||
| 66 | 7,5A | Передня права блок-фара |
| Передня ліва блок-фара | ||
| Дисковий регулятор LWR (з 2007 року) | ||
| Модуль корекції кута нахилу фар (біксенонові фари) | ||
| 67 | 5/10A | Вимикач стоп-сигналів |
| Реле | ||
| I | Реле клеми 87, двигун | |
| K | Реле електр. ланцюга клеми 87 ходової частини | |
| L | Реле стартера | |
| М | Реле керування насосом ASG (до 2007 року) | |
| N | Реле клеми 15 | |
| O | Реле звукових сигналів | |
| P | Реле клеми 15R | |
| R | Реле повітряного насоса (крім двигуна 113.990 (E55 AMG), 156.983 (E63 AMG)) Реле вентилятора масляного радіатора (двигун 113.990 (E55 AMG), 156.983 (E63 AMG)) |
|
| S | Реле AIRMATIC (напівактивна пневмопідвіска) | |
| T | Роздільне реле споживачів, яких вимикають (до 2007 року) | |
За передній прикурювач відповідає запобіжник номер 54, за решту запобіжників, розташованих у блоках у багажному відсіку.
Блоки в кабіні
Блок у панелі приладів
У лівому торці приладової панелі, за захисною кришкою, розташований блок із запобіжниками.
| № | A | Призначення |
|---|---|---|
| 150A Електроживлення: Задній блок силових запобіжників | ||
| 21 | 25/30A | Блок керування задніх правих дверей |
| 22 | Блок керування передніх правих дверей | |
| 23 | 30A | Блок керування регулювання сидіння з функцією пам'яті, передній пасажир |
| 24 | 25A | Кабельний наконечник електроланцюга клеми 30, Keyless-Go |
| 25 | 25A | Автономний обігрівач захищений через кінцеву кабельну муфту: (Обігрівач STH) |
| 5A | Додатковий захист через запобіжник перемикача автономного обігрівача: | |
| Приймальний блок дистанційного радіоуправління автономним опалювачем STH | ||
| 26 | 7,5A | CD-чейнджер |
| 27 | 5A | Реле клеми 15 (з 2007 року) |
| 28 | 5A | Аудіосистема |
| Блок-панель керування з дисплеєм системи COMAND (Японія) | ||
| 15A | Панель керування аудіомодуля та навігаційного блоку (Audio 50 APS) | |
| 15A | Блок-панель керування з дисплеєм системи COMAND | |
| 29 | 15A | Кабельний наконечник електр. ланцюга клеми 30 |
| 15A | Блок керування перетворювача постійної напруги (до 2003 року) | |
| 7,5A | Електронний модуль рульової колонки | |
| 7,5A | Блок керування EZS | |
| 30 | 7,5A | Діагностичний роз'єм |
| 31 | 5A | Верхня блок-панель керування |
| 5A | Роздільне реле споживачів, яких відключають (2006 рік) | |
| 7,5A | Блок керування SAM з модулем реле та запобіжників з боку водія (до 2006 року) | |
| 32 | 25/30A | Блок керування задніми лівими дверима |
| 33 | 25/30A | Блок керування передніх лівих дверей |
| 34 | 30A | Блок керування регулювання водійського сидіння з функцією пам'яті |
| 35 | 5A | Блок керування системи визначення маси пасажирів (WSS) (з 2007 року; США) |
| 36 | 25A | Блок управління підігріву та вентиляції сидінь |
| 37 | 7,5/15A | Блок керування AIRmatic із системою ADS |
| 38 | 7,5A | Реле підголівників NECK-PRO |
| 39 | 5A | Блок керування нижньої блок-панелі керування |
| 40 | 5A | Верхня блок-панель керування (до 2006 року) |
| 10A | Блок управління підігріву та вентиляції сидінь | |
| 41 | 5A | Блок керування центрального інтерфейсу |
| 42 | 7,5A | Роздільне реле споживачів, яких вимикають (до 2006 року) Блок керування ME (двигуни 112, 113) Реле клеми 87, двигун (двигуни: 629, 642, 646 EVO) Блок керування SAM з модулем реле та запобіжників з боку водія (двигуни 271, 272, 628, 629, 642, 646, 647, 648) Блок керування CNG (двигун 271) |
Блок під панеллю приладів
Цей блок запобіжників розташований у просторі ніг переднього пасажира. Для доступу треба прибрати обшивку та захисну кришку.
| № | A | Опис |
|---|---|---|
| 68 | 200A | Додатковий підігрівач (двигуни 629, 642, 646, 647, 648) |
| 69 | 150A | Вихідний каскад передпускового підігріву (двигуни 646, 647, 648) |
| 150A | Кінець часу запалювання свічки запалювання (двигуни 629, 642, 646) | |
| 70 | 150A | Реле додаткової акумуляторної батареї Точка пуску двигуна від стороннього джерела енергії (з 2007 року; тип 211.2) |
| 71 | 100A | Всмоктувальний електровентилятор двигуна та кондиціонера з інтегрованим регулятором (двигуни 112, 113, 156, 271, 272, 273, 629, 642, 646, 647, 648) |
| 72 | 50A | Гідравлічний блок SBC |
| 73 | 40A | Гідравлічний блок SBC Блок керування ESP (з 2007 року) |
| 74 | 40A | Реле AIRMATIC |
| 75 | 40A | Блок керування SAM, з боку пасажира |
| 76 | 40A | Реле продувки каталітичного нейтралізатора (2003; 113.990 (E55 AMG) двигуни) Передній правий реверсивний реверсивний натягувач ременя безпеки (PRE-SAFE) |
| 77 | 40A | Блок рециркуляції повітря системи опалення Блок керування сонячного генератора Електромотор вентилятора (з 2007 року) |
Блоки в багажнику
Блок за обшивкою салону
З лівого боку в багажному відділенні за обшивкою встановлено блок із запобіжниками і реле.
| № | A | Опис |
|---|---|---|
| 1 | 30A | Вимикач частково електричного регулювання положення сидіння, з боку переднього пасажира Блок керування регулювання водійського сидіння з функцією пам'яті |
| 2 | 30A | Вимикач частково електричного регулювання положення сидіння, з боку водія Блок керування регулювання сидіння з функцією пам'яті, передній пасажир |
| 3 | 7,5A | Блок керування RDK (система контролю тиску в шинах) Блок керування PTS (парктронік) ТВ-тюнер (аналоговий / цифровий) Навігаційний процесор |
| 4 | 15/20A | Паливний насос (крім 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| 7,5/15A | Циркуляційний насос охолоджувача наддувного повітря (113.990 (E55 AMG)) | |
| 5 | Не використовується | |
| 6 | 40A | Блок керування аудіоінтерфейсу Модуль антенних підсилювачів зліва Аудіосистема |
| 7 | 15A | Блок керування дверей багажного відділення |
| 8 | 7,5A | Модуль антенних підсилювачів зліва Датчик нахилу EDW Звуковий сигнал тривоги |
| 9 | 25A | Стельова блок-панель керування |
| 10 | 40A | Обігрів заднього скла |
| 11 | 20A | Блок керування дверей багажного відділення |
| 12 | 15A | Розетка в багажному відділенні |
| 13 | 15A | Розетка в салоні |
| 14 | Не використовується | |
| 15 | 10A | Ел. привід центрального блокування замка кришка паливного бака |
| 16 | 20A | Блок управління підігріву та вентиляції сидінь |
| 17 | 20A | Блок керування AAG (тягово-зчіпний пристрій) |
| 18 | 20A | Блок керування AAG (тягово-зчіпний пристрій) |
| 19 | 20A | Пневмонасос мультиконтурного сидіння |
| 20 | 7,5A | Реле шторки заднього скла |
| Реле | ||
| A | Реле паливного насоса (крім двигуна 113.990 (E55 AMG), 156.983 (E63 AMG)) | |
| Реле циркуляційного насоса охолоджувача наддувного повітря (тільки для двигуна 113.990 (E55 AMG)) | ||
| B | Реле 2, клема 15R | |
| C | Резервне реле 2 | |
| D | Реле заднього склоочисника | |
| E | Реле обігріву заднього скла | |
| F | Реле 1, клема 15R | |
| G | Реле кришки бензобака, перемикання полярності 1 | |
| H | Реле кришки бензобака, перемикання полярності 2 | |
Блок біля АКБ
Поруч з акумуляторною батареєю встановлюється ще один блок запобіжників високої потужності.
| № | A | Позначення |
|---|---|---|
| 78 | 200A | Блок керування SAM з модулем реле запобіжників з боку водія |
| 79 | 200A | Блок керування SAM із заднім блоком реле і запобіжників |
| 80 | 150A | Блоку керування SAM з модулем реле запобіжників з боку водія |
| 81 | 150A | Блок запобіжників салону |
| 82 | 150A | Блок запобіжників II, колісна арка ззаду праворуч (службові автомобілі) Запобіжник 82A і 82B (двигуни 113.990 (E55 AMG), 156.983 (E63 AMG)) |
| 82A | 30A | Реле паливного насоса (двигун 113.990 (E55 AMG)) |
| 40A | Запобіжник блока керування лівого паливного насоса (двигун 156.983 (E63 AMG)) Запобіжник блока керування правого паливного насоса (двигун 156.983 (E63 AMG)) |
|
| 82B | 40A | Реле очищення каталізатора |
| 83 | 30A | Багатофункціональний блок керування спец. автомобілів (MSS) (таксі) |
| 84 | 5A | Блок керування акумуляторних батарей Датчик АКБ |
| 85 | 5A | Інтерфейс телефону Блок керування системи гучномовного телефонного зв'язку Блок керування системи голосового керування Блок керування UHI (універсальний інтерфейс мобільного телефону) |
| 86 | Внутрішня розетка (5А до 2003 року, 30А з 2004-2007 років, 5А з 2007 року) | |
| 5A | Блок керування SDAR (з 2007 року; США) | |
| 30A | Багатофункціональний блок керування спец. автомобілів (MSS) (службові автомобілі, таксі) Блок керування GAS (службові автомобілі) З'єднувач проводів, клема 30/ салон (службові автомобілі) |
|
| 87 | 40A | Пневмонасос для динамічного регулювання сидіння |
| 88 | 30A | Блок керування HDS (тип 211.0) Блок керування закриттям дверей багажного відділення (тип 211.2) |
| 89 | 40A | Блок керування підлоги багажного відділення (тип 211.2) |
| 90 | 40A | Передній лівий реверсивний натягувач ременя безпеки (PRE-SAFE) |
| Багатофункціональний блок керування спец. автомобілів (MSS) (таксі) | ||
| 30A | Реле паливного насоса (до 2004 року; двигун 113.990 (E55 AMG)) | |
| 91 | 40A | Багатофункціональний блок керування спец. автомобілів (MSS) (таксі) |
