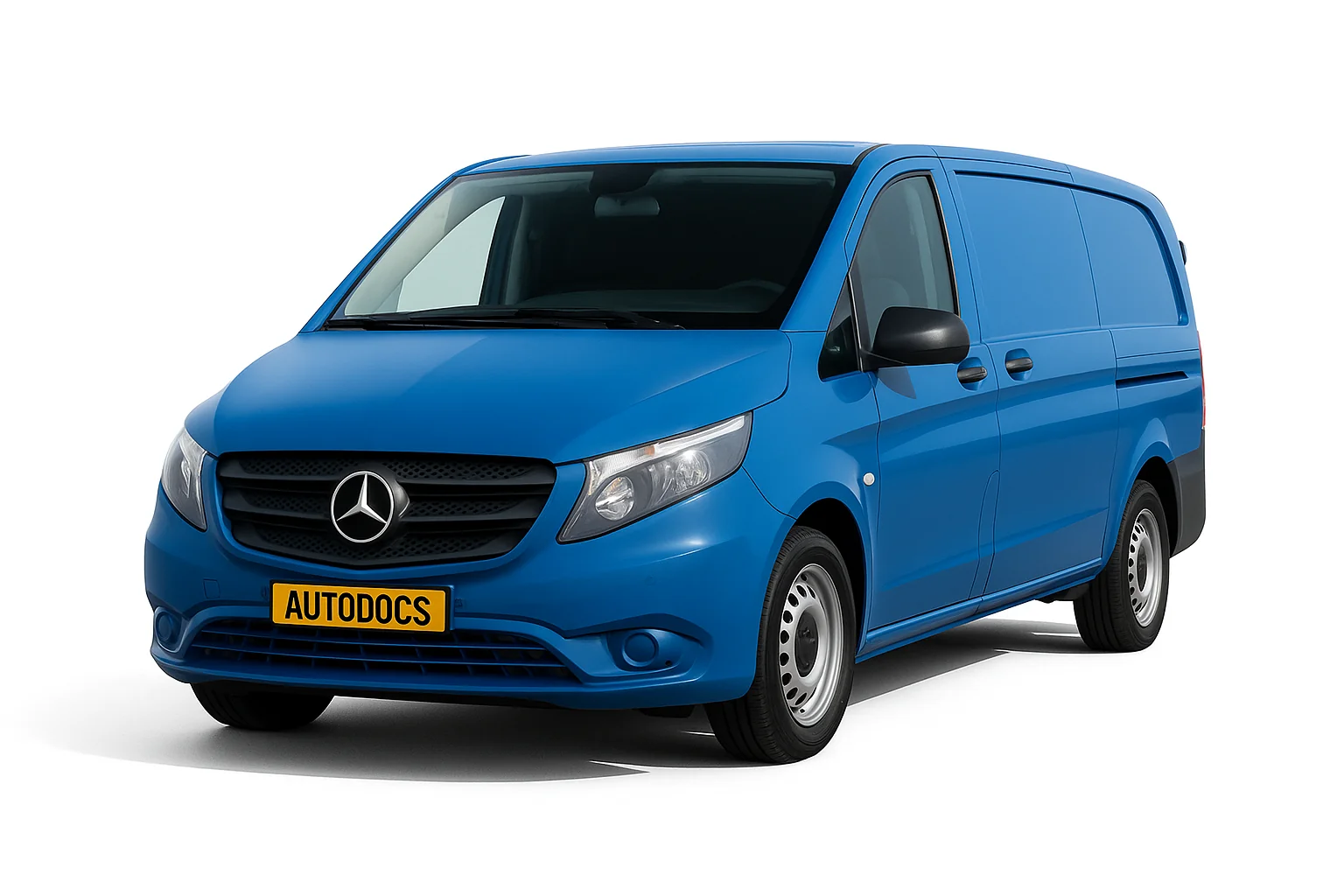

Mercedes-Benz Vito W447 – це третє покоління популярного сімейства V-класу від Mercedes-Benz, також відоме як Viano або Metris. Роки виробництва моделі: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023. За цей період автомобіль зазнав модернізації. У цій статті ми детально розглянемо блоки запобіжників і реле Mercedes Vito W447 (Viano): розташування, схеми, призначення елементів. Окремо розберемо, який запобіжник відповідає за прикурювач у Mercedes Vito 447 покоління, а також дамо корисні поради з діагностики та заміни.
Виконання блоків і призначення елементів у них може відрізнятися від представленого і залежить від року випуску та регіону постачання вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників і реле в просторі для ніг переднього пасажира під панеллю
Для доступу до блоку треба підняти покриття підлоги за стрілкою 1.
Далі, натисніть на скобу 2 і відсуньте кришку 3 у напрямку стрілки вгору до фіксації. Сам блок виглядатиме приблизно так.
| № | A | Опис |
|---|---|---|
| Тримач запобіжників S1 | ||
| 1(F28) | Резервний | |
| 2(F29) | 25 | Головний модуль (радіоприймач) |
| 15 | Монтажне гніздо для доукомплектації радіоприймачем | |
| 3(F30) | 10 | Система утримання смуги руху, кермове колесо |
| 4(F31) | 10 | Система опалення / система кондиціювання повітря “ТЕМПМАТИК” / автоматизована система кондиціювання повітря “ТЕРМОТРОНІК” |
| 5(F32) | 7,5 | Панель управління в середині центральної консолі з сенсорною панеллю |
| 6(F33) | 5 | Головний модуль, радіоприймач (Vito) |
| 15 | Головний модуль, радіоприймач (V-Клас) | |
| 7(F34) | 15 | Прикурювач |
| Тримач запобіжників S2 | ||
| 1(F36) | 7,5 | Блок управління сидінням водія |
| 2(F37) | 30 | Блок запобіжників у моторному відсіку (PDC-E) |
| 3(F38) | 7,5 | Блок управління подушкою безпеки |
| 4(F39) | 5 | Цифрове радіо DAB/SDARS / ТВ-тюнер для Японії |
| 5(F40) | Резервний | |
| 6(F41) | Резервний | |
| 7(F42) | 7,5 | Блок управління сидінням переднього пасажира |
| Тримач запобіжників S3 | ||
| 1(F49) | 5 | Модуль труби колонки кермового управління |
| 2(F50) | 7,5 | Дисплей та вентилятор головного модуля (радіоприймача) |
| 3(F51) | 5 | Приймальне гніздо телефону |
| 4(F52) | 5 | Інтерфейс Media Interface |
| 5(F53) | 7,5 | Система реєстрації користувачів платних доріг, Японія (DSRC) |
| 6(F54) | 30 | Вентилятор системи кондиціювання повітря |
| 7(F55) | 20 | Замок запалювання / електронна блокування кермового управління |
| Тримач запобіжників S4 | ||
| 1(F64) | 30 | Блок управління передньою лівою дверима |
| 2(F65) | 30 | Блок управління передньою правою дверима |
| 3(F66) | 20 | Склоочисник заднього скла, задня права двері (Vito) |
| 4(F67) | 7,5 | Електричний стояночний гальмо (EFS) |
| 5(F68) | 7,5 | Блок управління подушкою безпеки |
| 6(F69) | 5 | Система автоматичного відключення подушки безпеки переднього пасажира |
| 7(F70) | Резервний | |
| Тримач запобіжників S5 | ||
| 1(F71) | Резервний | |
| 2(F72) | 15 | Гнізда електроживлення на 12 В у вантажному відсіку |
| 3(F73) | 30 | Електричний стояночний гальмо (EFS) |
| 4(F74) | 30 | Електричні розсувні двері, зліва |
| 5(F75) | 15 | Модуль причепа 1 |
| 6(F76) | 25 | Модуль причепа 2 |
| 7(F77) | 25 | Модуль причепа 3 |
| Тримач запобіжників S6-S29 | ||
| S6(F23) | Резервний | |
| S7(F24) | 7,5 | Блок управління причепом |
| S8(F25) | 10 | Акумуляторна батарея підтримки, з'єднання для зарядки |
| S9(F26) | 15 | Блок управління причепом |
| S10(F27) | 5 | Блок запобіжників у просторі для ніг переднього пасажира на стійці A (PDC-F) |
| S11(F35) | 30 | Система обігріву заднього скла |
| S12(F43) | 10 | Система розваг пасажирів у задній частині салону |
| S13(F44) | 40 | Натягувач ременя безпеки переднього сидіння зліва (PRE-SAFE®) |
| S14(F45) | 40 | Натягувач ременя безпеки переднього сидіння справа (PRE-SAFE®) |
| S15(F46) | 10 | Система нейтралізації ОГ, SCR 3 |
| S16(F47) | 20 | Система нейтралізації ОГ, SCR 2 |
| S17(F48) | 15 | Система нейтралізації ОГ, SCR 1 |
| S18(F56) | 15 | Система нейтралізації ОГ – реле SCR |
| S19(F57) | Резервний | |
| S20(F58) | Резервний | |
| S21(F59) | 30 | Блок управління сидінням переднього пасажира |
| S22(F60) | 30 | Блок управління сидінням водія |
| S23(F61) | 40 | Підсилювач, акустична система |
| S24(F62) | 10 | Стеляові покажчики повороту |
| S25(F63) | 20 | Блок управління системою подачі палива |
| S26(F78) | 30 | Панорамний дах |
| S27(F79) | 40 | Модуль реєстрації та збудження сигналів CBC 1 |
| S28(F80) | 40 | Модуль реєстрації та збудження сигналів CBC 3 |
| S29(F81) | 30 | Вентилятор системи кондиціювання повітря у задній частині автомобіля |
| Додаткові запобіжники на тримачі реле | ||
| F21 | 200 | Додаткове опалювальне пристрій (PTC) |
| F22 | 200 | Акумуляторна батарея підтримки |
| F82 | 5 | Центральний міжмережевий шлюз “Star 2” |
| F83 | 7,5 | Замок запалювання |
| F84 | 7,5 | Панель управління на центральній консолі / панель управління зліва біля кермового колеса |
| F85 | 5 | Пристрій дистанційного радіокерування, приймач / KOM-модуль |
| F86 | 5 | Радіочастотна антена (антена RF) |
| F87 | 10 | Роз'єм діагностування |
| F88 | 10 | Комбінація приладів |
| F89 | 5 | Перемикач світла |
| F90 | 5 | Сигналізація перестроювання |
| F91 | 5 | Система нейтралізації ОГ, блок управління системою SCR |
| F92 | 5 | Блок управління системою подачі палива |
| F93 | 7,5 | Монтажне гніздо для доукомплектації радіоприймачем |
| Система реєстрації користувачів платних доріг, Японія (DSRC) | ||
| F94 | Резервний | |
| F95 | 5 | Освітлення речової скриньки |
| F96 | 15 | Склоочисник скла дверей вантажного відсіку / склоочисник заднього скла лівої задньої двері (Vito) |
| F97 | 5 | Система “ПАРКТРОНІК” / активна система полегшення паркування |
| F98 | 5 | Модуль реєстрації та збудження сигналів, контрольна лінія системи CBC |
| F99 | 5 | Система контролю тиску повітря у шинах |
| F100 | 5 | Підсилювач, акустична система |
| F101 | 10 | Панель управління під дахом |
| F102 | Резервний | |
| F103 | 5 | Монтажне гніздо для доукомплектації обладнанням для таксі, таксометр |
| F104 | 5 | Система розваг пасажирів у задній частині автомобіля, дисплей, зліва |
| F105 | 5 | Система розваг пасажирів у задній частині автомобіля, дисплей, справа |
| F106 | 5 | Відеокамера допоміжних систем водія |
| F107 | 5 | Монтажне гніздо для доукомплектації телевізором / камерою спостереження за дорожнім рухом |
| F108 | 7,5 | Відеокамера заднього ходу / відеокамера з оглядом у 360° |
| F109 | Резервний | |
| F110 | 30 | Модуль реєстрації та збудження сигналів CBC 5 |
| Реле | ||
| A | Клема 15, реле | |
| B | Склоочисник заднього скла | |
| C | Клема 15 R2 | |
| D | Система обігріву заднього скла | |
| E | Клема 15 R1 | |
| F | Клема 30 G | |
| G | Система нейтралізації ОГ, паливоподаючий насос системи SCR | |
За роботу переднього прикурювача відповідає запобіжник номер 7 на 15А на секції S1.
Блок запобіжників і реле в просторі для ніг переднього пасажира на стійці
Приклад доступу до блоку показано на схемі.
| № | A | Позначення |
|---|---|---|
| Тримач запобіжників S1 | ||
| 1(F305) | 10 | Система обігріву задніх сидінь / система вентиляції задніх сидінь, 1-й ряд зліва |
| 2(F308) | 10 | Система обігріву задніх сидінь / система вентиляції задніх сидінь, 1-й ряд справа |
| 3(F310) | 10 | Система обігріву задніх сидінь / система вентиляції задніх сидінь, 2-й ряд зліва |
| 4(F309) | 10 | Система обігріву задніх сидінь / система вентиляції задніх сидінь, 2-й ряд справа |
| 5 | Резервний | |
| 6(F317) | 5 | Блок управління системи обігріву задніх сидінь / системи вентиляції задніх сидінь |
| Тримач запобіжників S2 | ||
| 1(F303) | 25 | Параметрований спецмодуль (PSM) |
| 2(F304) | 25 | Параметрований спецмодуль (PSM) |
| 3(F306) | Резервний | |
| 4(F312) | Резервний | |
| 5(F311) | 30 | Електричні розсувні двері, справа / двері багажного відділення EASY-PACK |
| 6(F318) | Резервний | |
| Тримач запобіжників S3–S6 | ||
| S3(F300) | 25 | Зарядний пристрій Marco Polo, з'єднання для зарядки |
| S4(F321) | 25 | Клема 30, виробник кузова |
| 5 | Тільки для виробника кузовів Westfalia | |
| S5(F302) | Резервний | |
| S6(F323) | 25 | Додаткове повітряне опалення |
| Тримач запобіжників S10 | ||
| 1(F301) | 5 | Тахограф |
| 2(F307) | Резервний | |
| 3(F315) | 7,5 | Тахограф |
| 4(F314) | Резервний | |
| 5(F319) | 15 | Клема 61, виробник кузова |
| 5 | Тільки для виробника кузовів Westfalia | |
| 6(F320) | 15 | Клема 15, виробник кузова |
| 5 | Тільки для виробника кузовів Westfalia | |
| 7(F322) | 5 | Таймер додаткового повітряного опалення |
| Реле | ||
| A | Клема 15, реле | |
| B | Резервний | |
| C | Резервний | |
Блок запобіжників у багажному відділенні
Сам блок розташований у задній частині автомобіля, за бічною захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1(F352) | 15 | Гніздо електроживлення на 12 В, 1-й ряд сидінь, зліва |
| 2(F350) | 15 | Гніздо електроживлення на 12 В, 2-й ряд сидінь, зліва |
| 3(F351) | 15 | Гніздо електроживлення на 12 В, 2-й ряд сидінь, справа |
| Реле | ||
| 4(К127) | Гнізда електроживлення на 12 В у задній частині автомобіля | |
Силовий блок головних запобіжників
Цей блок знаходиться з боку правого сидіння. Для доступу треба зняти захисну кришку.
| № | A | Розшифровка |
|---|---|---|
| 1(A16) | Резервний | |
| 2(A15) | Резервний | |
| 3(A1) | Стартер | |
| 4(A8) | 150 | Блок запобіжників у просторі для ніг переднього пасажира на стійці A (PDC-F) |
| 5(A15) | 150 | Додаткова акумуляторна батарея |
| 6(A2) | 100 | Блок управління системою передпускового підігріву |
| 7(E2) | 350 | Генератор |
| 8(A10) | 100 | Вентилятор радіатора двигуна |
| 9(A9) | Резервний | |
| 10(A7) | 150 | Блок запобіжників у моторному відсіку (PDC-E) |
| 11(A14) | Резервний | |
| 12(A3) | Резервний | |
| 13(A6) | 250 | Блок запобіжників у просторі для ніг переднього пасажира (PDC-P) |
| 14(A13) | 40 | Модуль реєстрації та збудження сигналів CBC |
| 15(A5) | Резервний | |
| 16(A11) | 100 | Кермове управління з електроприводом |
| 17(A4) | 50 | Гнізда електроживлення у задній частині автомобіля |
Блок під капотом
Цей блок запобіжників і реле (1) знаходиться у правій частині моторного відсіку. Приклад доступу на зображенні.
| № | A | Опис |
|---|---|---|
| Тримач запобіжників S1 | ||
| 1(F204) | 25 | Клапани системи ESP |
| 2(F205) | 15 | Звуковий сигнал |
| 3(F206) | 5 | Блок управління двигуном |
| 4(F207) | 25 | Блок управління автоматичною коробкою передач |
| 5(F208) | Резервний | |
| 6(F209) | Резервний | |
| 7(F210) | Резервний | |
| Тримач запобіжників S2 | ||
| 1(F211) | Резервний | |
| 2(F212) | 15 | Клема 87 (4) |
| 3(F213) | 15 | Клема 87 (2) |
| 4(F204) | 10 | Клема 87 (3) |
| 5(F215) | 20 | Клема 87 (1) |
| 6(F216) | 5 | Блок управління двигуном |
| 7(F217) | Резервний | |
| Тримач запобіжників S3 | ||
| 1(F229) | 5 | Система регулювання кута нахилу фар, зліва |
| 2(F230) | 5 | Система ESP |
| 3(F231) | 5 | Система регулювання кута нахилу фар, справа |
| 4(F232) | Резервний | |
| 5(F233) | 25 | Система підігріву паливного фільтра |
| 6(F234) | Резервный | |
| 7(F235) | Резервний | |
| Тримач запобіжників S4 | ||
| 1(F222) | Резервний | |
| 2(F223) | Резервний | |
| 3(F224) | 7,5 | Система COLLISION PREVENTION ASSIST / система “ДІСТРОНІК ПЛЮС” |
| 4(F225) | Резервний | |
| 5(F226) | 5 | Вентилятор радіатора двигуна / жалюзі радіатора |
| 6(F227) | 10 | Блок управління автоматичною коробкою передач |
| 7(F228) | 15 | Додатковий масляний насос (ZOP) |
| Тримач запобіжників S5-S14 | ||
| S5(F201) | 5 | Звуковий сигнал системи EDW (протиугінної сигналізаційної системи) |
| S6(F202) | 20 | Блок управління системою опалення незалежної дії |
| S7(F203) | 20 | Блок управління світлодіодними фарами HLI (функції фар автомобіля) |
| S8(F218) | 5 | Блок управління системою ESP |
| S9(F219) | Резервний | |
| S10(F220) | Резервний | |
| S11(F238) | Резервний | |
| S12(F237) | 40 | Насос системи ESP |
| S13(F236) | 40 | Модуль реєстрації та збудження сигналів CBC 2 |
| S14(F221) | 30 | Блок управління світлодіодними фарами LCU (світлодіодний головний світло) |
| Додаткові запобіжники на тримачі реле | ||
| F239 | 30 | Склоочисники спереду |
| F240 | 25 | Стартер, клема 50 |
| F241 | Резервний | |
| Реле | ||
| J | Звуковий сигнал | |
| K | Безперервний режим роботи склоочисника | |
| L | Включення / виключення склоочисника | |
| M | Стартер | |
| N | Клема 87 | |
| O | Резервний | |
| P | Резервний | |
| Q | Резервний | |
| R | Клема 15 | |
| S | Резервний | |
| T | Резервний | |
