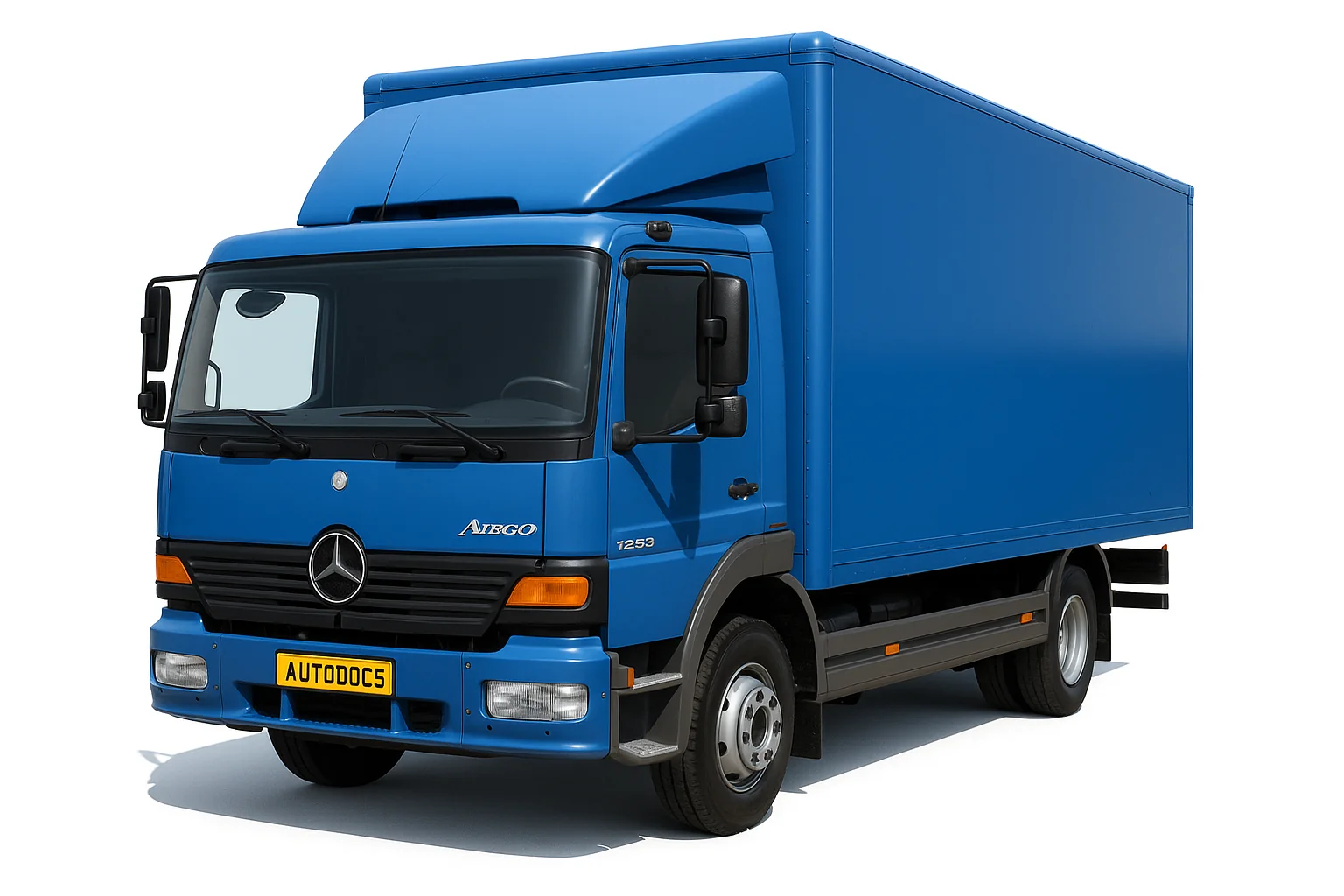

Mercedes-Benz Atego 1 покоління вироблявся в 1998, 1999, 2000, 2001, 2002, 2003 та 2004 роках. Найбільшу популярність отримали Мерседес Атего 815 і Мерседес Атего 1223. У цій публікації Ви знайдете опис запобіжників та реле Мерседес Атего 1 зі схемою блоку та місцем його розташування. Виділимо запобіжник прикурювача. Цей матеріал буде корисний власникам Мерседес Варіо , т.к. вони мають схожі схеми.
Не підходять схеми чи не те покоління? Вивчіть цей матеріал.
Блок запобіжників та реле
Головний блок із запобіжниками та реле розташований у нижній частині панелі приладів з боку пасажира за захисною кришкою.
Звіряйте актуальне призначення елементів у блоці зі своєю схемою зі зворотного боку кришки блоку, воно може відрізнятись від представленого в даній публікації.
Схема
Основний відділ
Опис
Запобіжники
| Назва | Струм | Опис |
|---|---|---|
| F1 | 10A | Освітлення кабіни, система діагностики, магнітола клема 30 або 15A + гідроборт KI.30 |
| F2 | 10A | Протитуманні фари |
| F3 | 10A | клема 15, інше |
| F4 | 10A | Тахограф, LSVA (збори за перевезення важких вантажів)/ Аварійна сигналізація, Комбінація приладів клему 30 |
| F5 | 10A | Правий покажчик повороту |
| F6 | 10A | ABS/BS Клема 15 |
| F7 | 25A | ABS/BS Клема 30 |
| F8 | 10A | Близьке світло клема 30 |
| F9 | 10A | Тахограф, LSVA (збори за перевезення важких вантажів), ZV, Електроборогрів лобового скла, розподільник клему 15 |
| F10 | 10A | Прикурювач |
| F11 | 10A | Близьке світло фар |
| F12 | 10A | Колодка діагностики, обігрів/регулювання дзеркал, звуковий сигнал, Кондиціонер клема 15 |
| F13 | 10A | Лівий покажчик повороту |
| F14 | 15A | Вентилятор обігрівача |
| F15 | 10A | Підсвічування кнопок та приладів клему 58 |
| F16 | 10A | Контурне освітлення зліва |
| F17 | 10A | Далеке світло праворуч |
| F18 | 10A | Магнітола клема 15R |
| F19 | 10A | Контурне освітлення праворуч |
| F20 | 10A | Далеке світло зліва |
| F21 | 10A | Ліхтарі заднього ходу, Панель приладів клема 15 |
За роботу прикурювача відповідає запобіжник номер 10.
Реле
| Назва | Опис |
|---|---|
| K1 | Запалювання |
| K2 | Стоп сигнали |
| K3 | Нагрівач |
Додаткові секції
А1
| Назва | Струм | Опис |
|---|---|---|
| F1 | 15A | Блокування диференціалу, система NR, розподільник – клема 30 |
| F2 | 20A | Підігрів сидінь |
| F3 | 20A | Склопідйомник водія |
| F4 | 10A | Сидіння з пневмопідвіскою клема 15 |
| F5 | 10A | Коробка відбору потужності, люк, EDW(шташна сигналізація), гідроборт |
| F6 | 10A | Програмований спецмодуль, система тех. обслуговування клему 15 |
| F7 | 10A | ADR(ДОПІГ), АКПП, гідроборт клема 15 |
| F8 | 10A | Подушка безпеки |
| F9 | 10A | Додаткові фари |
А2
| Назва | Струм | Опис |
|---|---|---|
| F1 | 10А | Магнітола, телефон, колодка діагностики клема 30, 12 вольт або 15А + навігатор клема 30 |
| F2 | 10А | Трансформатор напруги 12 вольт |
| F3 | 10A | Освітлення кузова, ретардер |
| F4 | 10A | Осушувач стисненого повітря, переносна лампа, ручне гальмо |
| F5 | 15A | Трансформатор напруги, вхід |
| F6 | 20А | Штепсельна розетка причепа, 15-ти контактна 24V |
| F7 | 15A | Програмований спецмодуль, клема 30 |
| F8 | 15A | Склопідйомник пасажира |
| F9 | 10А | Система ABS причепа, клема 15 |
А3
| Назва | Струм | Опис |
|---|---|---|
| F1 | 25А | Система ABS причепа, клема 30 |
| F2 | 25А | Обігрів лобового скла, датчик рівня олії |
| F3 | 10А | АКПП, автономний обігрівач, система NR |
| F4 | 20А | Автономний обігрівач |
| F5 | 15А | Розподільник клему +D |
| F6 | 15А | Проблисковий маячок, фароочисник, фара робочого світла |
| F7 | 15А | Модуль додаткових покажчиків повороту |
| F8 | 25А | Передпусковий підігрів, люк, ЦЗ |
| F9 | 10А | Сидіння з пневмопідвіскою клема 30 |
Реле
| Назва | Опис |
|---|---|
| K1 | Додаткове реле запалювання |
| K2 | Вологовідділювач |
| K3 | Реле ABS причепа |
| K4 | Система очищення фар |
| K5 | Система охолодження олії АКПП |
| K6 | Насос системи охолодження олії |
| K7 | Переднатягувач ременів безпеки |
| K8 | Обігрів лобового скла |
