Mercedes-Benz Atego 1 поколения – это надежный грузовой автомобиль, который выпускался с 1998 по 2004 год. В течение этого периода, а именно в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах, модель зарекомендовала себя как одна из самых востребованных в своем классе. Особой популярностью среди водителей и предприятий пользовались модификации Mercedes Atego 815 и Mercedes Atego 1223. В этой статье мы подробно разберем блок предохранителей и реле Mercedes Atego 1 поколения. Вы узнаете, где расположен блок, изучите схему с расшифровкой элементов, а также найдете информацию о предохранителе прикуривателя. Данное руководство будет особенно полезно владельцам Mercedes Vario, так как их схемы блоков предохранителей во многом схожи с Atego.
Не подходят схемы или не то поколение? Изучите данный материал.
Блок предохранителей и реле

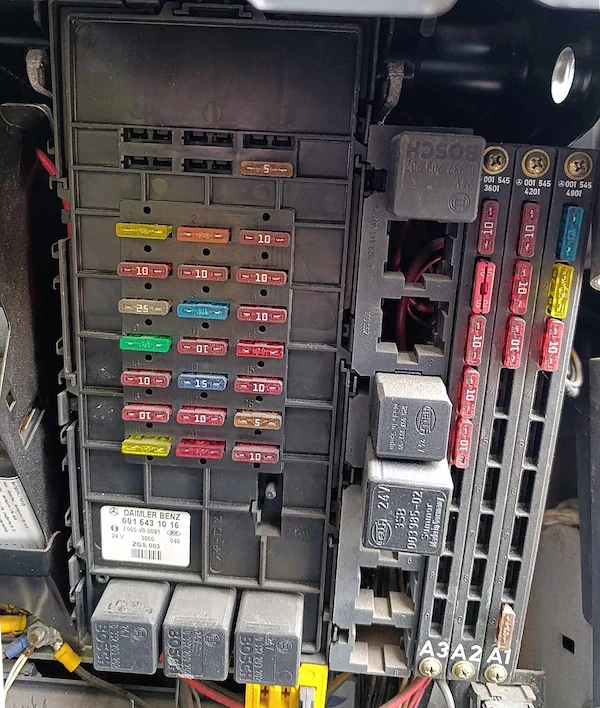

Главный блок с предохранителями и реле расположен в нижней части панели приборов со стороны пассажира за защитной крышкой.
Сверяйте актуальное назначение элементов в блоке со своей схемой с обратной стороны крышки блока, оно может отличатся от представленного в данной публикации.
Основной отдел
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 10 | Освещение кабины, система диагностики,магнитола клемма 30 или 15A + гидроборт KI.30 |
| F2 | 10 | Противотуманные фары |
| F3 | 10 | клемма 15, прочее |
| F4 | 10 | Тахограф, LSVA (сборы за перевозку тяжелых грузов)/ Аварийная сигнализация, Комбинация приборов клемма 30 |
| F5 | 10 | Правый указатель поворота |
| F6 | 10 | ABS/BS Клемма 15 |
| F7 | 25 | ABS/BS Клемма 30 |
| F8 | 10 | Ближний свет клемма 30 |
| F9 | 10 | Тахограф, LSVA (сборы за перевозку тяжелых грузов), ZV, Электроборогрев лобового стекла, распределитель клемма 15 |
| F10 | 10 | Прикуриватель |
| F11 | 10 | Ближний свет фар |
| F12 | 10 | Колодка диагностики, обогрев/ регулировка зеркал, звуковой сигнал, Кондиционер клемма 15 |
| F13 | 10 | Левый указатель поворота |
| F14 | 15 | Вентилятор отопителя |
| F15 | 10 | Подсветка кнопок и приборов клемма 58 |
| F16 | 10 | Контурное освещение слева |
| F17 | 10 | Дальний свет справа |
| F18 | 10 | Магнитола клемма 15R |
| F19 | 10 | Контурное освещение справа |
| F20 | 10 | Дальний свет слева |
| F21 | 10 | Фонари заднего хода, Панель приборов клемма 15 |
| Реле | ||
| K1 | Зажигание | |
| K2 | Стоп сигналы | |
| K3 | Отопитель | |
За работу прикуривателя отвечает предохранитель номер 10.
Дополнительные секции
| № | A | Секция А1 |
|---|---|---|
| F1 | 15 | Блокировка дифференциала, система NR, распределитель – клемма 30 |
| F2 | 20 | Подогрев сидений |
| F3 | 20 | Стеклоподъемник водителя |
| F4 | 10 | Сиденья с пневмоподвеской клемма 15 |
| F5 | 10 | коробка отбора мощьности, люк, EDW(шташная сигнализация), гидроборт |
| F6 | 10 | Программируемый спецмодуль, система тех.обслуживания клемма 15 |
| F7 | 10 | ADR(ДОПОГ), АКПП, гидроборт клемма 15 |
| F8 | 10 | Подушка безопасности |
| F9 | 10 | Дополнительные фары |
| Секция А2 | ||
| F1 | 10 | Магнитола, телефон, колодка диагностики клемма 30, 12 вольт или 15А + навигатор клемма 30 |
| F2 | 10 | Трансформатор напряжения 12 вольт |
| F3 | 10 | Освещение кузова, ретардер |
| F4 | 10 | Осушитель сжатого воздуха, переносная лампа, ручной тормоз |
| F5 | 15 | Трансформатор напряжения, вход |
| F6 | 20 | Штепсельная розетка прицепа, 15-ти контактная 24V |
| F7 | 15 | Программируемый спецмодуль, клемма 30 |
| F8 | 15 | Стеклоподъемник пассажира |
| F9 | 10 | Система ABS прицепа, клемма 15 |
| Секция А3 | ||
| F1 | 25 | Система ABS прицепа, клемма 30 |
| F2 | 25 | Обогрев лобового стекла, датчик уровня масла |
| F3 | 10 | АКПП, автономный отопитель, система NR |
| F4 | 20 | Автономный отопитель |
| F5 | 15 | Распределитель клемма +D |
| F6 | 15 | Проблесковый маячок, фароочиститель, фара рабочего света |
| F7 | 15 | Модуль дополнительных указателей поворота |
| F8 | 25 | Предпусковой подогрев, люк, ЦЗ |
| F9 | 10 | Сиденье с пневмоподвеской клемма 30 |
| Реле | ||
| K1 | Дополнительное реле зажигания | |
| K2 | Влагоотделитель | |
| K3 | Реле ABS прицепа | |
| K4 | Система очистки фар | |
| K5 | Система охлаждения масла АКПП | |
| K6 | Насос системы охдаждения масла | |
| K7 | Преднатяжитель ремней безопасности | |
| K8 | Обогрев лобового стекла | |
