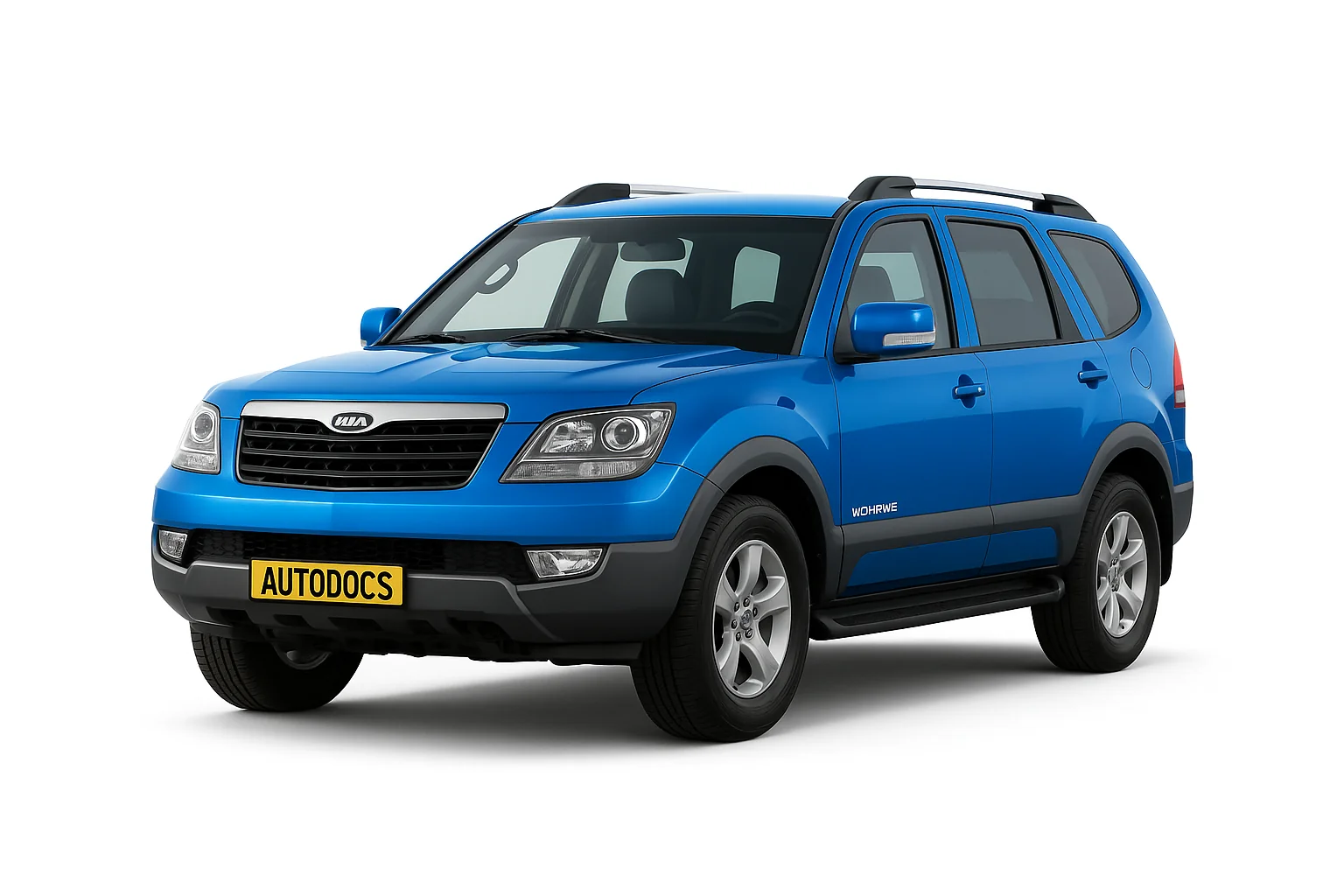

Позашляховик Kia Mohave був представлений у 2008 році. Проводився у 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 році. Після цього автомобіль пройшов оновлення. Поставлявся у всьому світі. Також відомий під назвою Kia Borrego. У даній публікації ми пропонуємо ознайомитися з описом блоків запобіжників та реле Кіа Мохаве зі схемами блоків та місцями їх розташування. Відзначимо запобіжники, що відповідає за прикурювачі.
Призначення елементів у блоках може відрізнятися від представленого та залежить від регіону постачання та року випуску. Звіряйте призначення зі своєю схемою на звороті захисної кришки вашого Кіа Мохаве.
Блок у салоні
Він знаходиться під панеллю приладів із боку водія за захисною кришкою.
Схема
Опис
| AUDIO | 15A Головний пристрій аудіо, аудіо/відео та навігації, модуль екстреного виклику MTS |
| MEMORY | 7,5A Модуль керування кондиціонером для передньої/задньої частини салону, комбінація приладів (індикатор), модуль передньої частини, модуль задньої частини, дверний модуль водія/пасажира, модуль керування мультимедійною підсистемою IP, модуль нахилу та висування керма, РЧ-приймач |
| IG2-1 | 7,5A Модуль управління кондиціонером для передньої частини салону, багатофункціональний перемикач, модуль підігрівача водійського/ пасажирського сидіння, датчик дощу, система кругового огляду, отуль управління інтелектуальним ключем, блок реле (реле переднього / заднього вентилятора), субблок E/R (реле вентилятора) охолодження 2, реле підігрівача палива), модуль управління системою клімат – контролю водія/пасажира |
| HEATED
S/WHEEL |
15A Обігрів рульового колеса |
| IG2-2 | 7,5A Модуль керування кондиціонером для задньої частини салону, дверний модуль водія/пасажира, МПЧ |
| OBD-II | 7,5A Перемикач пуск/ зупинка |
| ROOM | 7,5A Перемикач аварійної сигналізації, лампа підсвічування карти, лампа підсвічування в сонці захисному козирці ліворуч/праворуч, модуль керування системою кондиціювання спереду/ ззаду, лампа підсвічування стельової консолі, лампа підсвічування задньої частини салону |
| K/LOCK | 7,5А Перемикач спортивного режиму, дверний модуль водія/пасажира, блокування ключа запалювання |
| ILLUMI | 7,5А Ілюмінація |
| RR S/WARMER |
20А Реле підігріву задніх сидінь |
| SEAT WARMER |
20А Модуль підігріву водійського сидіння, модуль підігріву пасажирського сидіння, модуль керування системою клімат – контролю водія – пасажира |
| SUNROOF | 25А Модуль люка у даху |
| TPMS | 7,5А Модуль контролю тиску в шинах |
| S/TILT | 20А Модуль нахилу та висування |
| PASS P/SEAT |
20А Вимикач електроприводу пасажирського сидіння |
| DRIVER P/SEAT |
30А Вимикач електроприводу сидіння водія, вимикач поперекової опори водія, модуль управління IMS |
| ACC | 7,5А Головний пристрій аудіо, аудіо/відео та навігації, модуль екстреного виклику MTS, модуль управління інтелектуальним ключем, система кругового огляду, УСИЛ JBL |
| FRT CIGAR | 15А Прикурювач |
| START | 7,5А Реле охоронної сигналізації, пускове реле |
| AIR BAG IND |
7,5А Комбінація приладів (індикатор подушки безпеки) |
| ABS | 7,5А Модуль керування системою ABS, модуль керування системою ESC, реле системи DBC, датчик кута повороту рульового колеса, вимикач протиударних нашивок |
| IGN 1 | 7,5А Реостат, модуль керування пневматичною підвіскою, електро хроматичне дзеркало, електродвигун переднього скло очисника, модуль керування інтелектуальним ключем, універсальний діагностичний роз'єм, модуль екстреного виклику MTS, звуковий сигнал системи допомоги при паркуванні заднім ходом, вимикач системи допомоги при паркуванні заднім ходом перемикач спортивного режиму, головний блок аудіо, аудіо/ відео та навігації, перемикач стоп-сигналів, датчик автоматичного регулювання кута нахилу фар головного світла, генератор, багатофункціональний перемикач, модуль контролю тиску в шинах, радар системи виявлення об'єктів в зоні, що не проглядається зліва/ праворуч, модуль регулювання нахилу та вильоту рульового колеса, модуль керування системою кондиціювання передньої частини салону, комбінація приладів, вимикач контрольної лампи паливного фільтра, модуль керування системою попередження залишення смуги руху, передній/задній датчик системи допомоги при паркуванні |
| ENG | 7,5А ECM, модуль керування трансмісією, 4WD ECM, датчик витрати повітря, модуль керування інтелектуальним ключем, вимикач запалювання, універсальний діагностичний роз'єм |
| AIR BAG | 15А Модуль керування системою SRS |
| DDM | 30А Модуль дверей водія, запобіжний модуль електричного скло підйомника водійських дверей |
| ADM | 30А Датчик дверей пасажира, запобіжний модуль електричного скла підйомника пасажирських дверей |
За передній прикурювач відповідає запобіжник позначений як FRT CIGAR на 15А.
Блок у багажнику
Розташований у лівій частині багажного відсіку.
Схема
Призначення
| D/LOCK | 15А Реле блокування/розблокування задніх дверей |
| RR WIPER | 15А Реле електромотора заднього склоочисника |
| MODULE 1 | 7,5А Вимикач консолі лівий/правий |
| RR DEFOG | 25А Реле системи усунення запотівання заднього скла |
| RR P/WIN-RH |
20А Реле правого заднього електроскло підйомника (вгору/вниз) |
| LUGGAGE | 7,5А Лампа багажного відділення |
| RR P/WIN-LH |
20А Реле лівого заднього електроскло підйомника (вгору/вниз) |
| FUEL DR | 15А Реле лючка горловини паливного бака |
| CONSOL P/OUT | 15А Розетка живлення на консолі |
| RR P/OUT | 15А Задня розетка живлення |
| T/G POWER LATCH |
30А Модуль керування дверей багажного відділення |
| AMP | 30А Підсилювач JBL |
За задній прикурювач (розетку) відповідає запобіжник, позначений як RR P/OUT на 15А.
Блоки під капотом
Основний блок
Знаходиться у лівій частині моторного відсіку.
Фото – приклад
Схема
Позначення
| FRT/RR WASHER | 10А Реле електродвигуна переднього/ заднього омивача, електродвигун омивача |
| STOP LAMP | 20А Перемикач стоп-сигналу, реле DBC |
| KEY SW 1 | 25А Ключ запалювання, блок реле PDM (Реле IG1, реле АСС) |
| STOP SIGNAL | 7,5А Модуль керування антиблокувальної системи гальм, модуль керування ESP, ЕСМ, модуль керування електронним ключем |
| A/С COMP | 7,5А Реле компресора системи кондиціювання |
| FRT DEICER | 15А Реле переднього відтавача |
| HORN | 15А Реле звукового сигналу |
| ECU 1 | 10А ЕСМ, датчик масової витрати повітря, модуль іммобілайзера, реле компресора кондиціонера |
| 02 DN | 10А Кисневий датчик №3, 4 |
| ECU 2 | 15А Масляний регулюючий клапан, ЕСМ, клапан впускного колектора змінної довжини, продувний регулюючий електромагнітний клапан |
| 02 UP | 10А Кисневий датчик №1,2 |
| IGN COIL | 20А Котушка запалювання №1-6, конденсатор №1,2 |
| INJECTOR | 15А ЄСМ, форсунка №1-6 |
| P/TRAIN | 7,5А ЕСМ, головне реле, блок реле (реле звукового сигналу охоронної сигналізації) |
| FUEL PUMP | 15А Реле паливного насосу |
| ATM | 15А ПММ |
| A/SUSP | 15А Модуль керування пневматичною підвіскою |
| ABS 2 | 40А Модуль керування антиблокувальної системи гальм, модуль керування ESP |
| ABS 1 | 40А Модуль керування антиблокувальної системи гальм, модуль керування ESP |
| PDM | 20А Модуль управління інтелектуальним ключем |
| FRT WIPER | 30А Реле увімкнення переднього склоочисника, реле підйому/опускання переднього склоочисника |
| KEY SW 2 | 30А Реле запуску № 1, перемикач запалювання, блок реле PDM (Реле IG2) |
| RAM 1 | 50А RAM (центральний запобіжник P/OUT на 15 А, задній правий запобіжник P/OUT на 15 А, запобіжник паливного люка на 15 А, правий задній запобіжник P/WINLH на 20 А, правий задній запобіжник P/WIN-RFI на 20 А , запобіжник багажного відсіку на 7,5 А) |
| RAM 2 | 50А RAM (правий задній запобіжник антизапотівника на 25 А, плавка перемичка приводу замку задніх відкидних дверей на 30 А, запобіжник блокування дверей на 15 А, правий задній запобіжник склоочисника на 15 А) |
| RAM 3 | 50А RAM (плавка перемичка АМР на 30 А) |
| IPM 1 | 50А IPM (запобіжник освітлення на 7,5 А, плавка перемичка DDM на 30 А, передній запобіжник обігрівача S на 20 А, запобіжник OBD-II на 7,5 А, запобіжник люка даху на 25 А, запобіжник блокування ключа на 7,5 а) |
| IPM 2 | 50А IPM (плавка перемичка ADM на 30 А, запобіжник розетки F на 15 А, запобіжник педалі на 15 А, запобіжник модуля нахилу керма та телескопічний запобіжник S на 20 А) |
| IPM 3 | 50А IPM (запобіжник пам'яті на 7,5 А, запобіжник сидіння водія на 30 А, запобіжник сидіння пасажира на 20 А, правий задній запобіжник обігрівача S на 20 А, запобіжник відсіку на 7,5 А, запобіжник аудіосистеми на 15 А) |
| 4WD | 30А ЄСМ повного приводу |
Додатковий блок
Розташований поруч із акумуляторною батареєю.
Схема
Розшифровка
| C/FAN LOW | 30А Нижнє реле вентилятора С |
| E/BRAKE | 30А Гальма |
| FRONT BLOWER | 40А Реле переднього вентилятора |
| REAR BLOWER | 30А Реле заднього вентилятора |
| C/FAN HI | 60А Верхнє реле вентилятора С |
| AIR SUSPENSION | 40А Реле пневматичної підвіски |
| FUEL HEATER | 30А Підігрів паливного фільтра |
| PTC1 PTC2 PTC3 | Термостат, електронагрівач пічки салону |
Головний запобіжник
На плюсовій клемі акумуляторної батареї знаходиться головний запобіжник високої потужності, виконаний у вигляді плавкої вставки.
