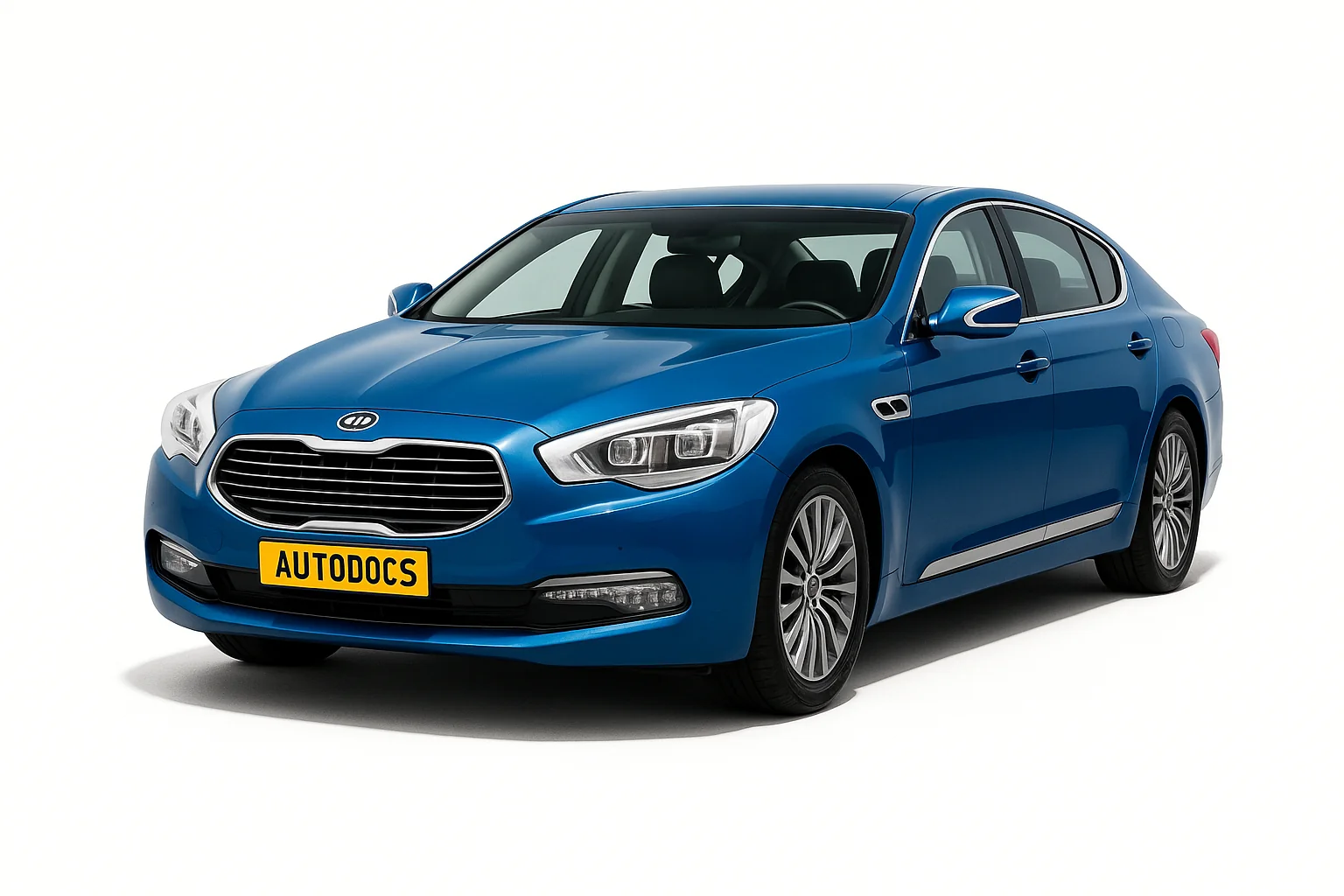

Представницький автомобіль Kia Quoris випускався в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021. За цей час ця модель проходила рестайлінг двічі. Quoris відомий також під назвами К900 і К9. У цій статті ви знайдете опис запобіжників та реле Кіа Кворіс з фотографіями та схемами блоків у яких вони знаходяться. Виділимо запобіжник, що відповідає за прикурювач.
Кількість елементів у блоках та їх призначення може відрізнятись і залежить від рівня комплектації та року випуску. Звіряйте позначення зі своєю схемою на звороті захисної кришки.
Зміст
Блок у салоні
Він знаходиться під панеллю приладів з боку водія за захисною кришкою.
Схема
Опис
| AUDIO 2 | 10А Головний пристрій керування аудіо/відео та навігацією |
| MODULE 3 | 10А Модуль керування системою кондиціонування, електро хроматичне дзеркало, вимикач консолі задніх сидінь, модуль сенсорного керування водія, модуль керування системою клімат-контролю задньої лівої/правої зони, модуль керування системою IMS водія/пасажира, модуль керування електропривідним сидінням водія, модуль керування підігрівачами заднього лівого/правого сидіння, задній інтелектуальний інтерфейсний блок (модуль керування IPS) |
| MODULE 2 | 10А Модуль нахилу та висування рульової колонки, вимикач амортизуючої прокладки, перемикач стоп-сигналів, вимикач консолі АКП, перемикач електричного гальма стоянки, вимикач консолі, радар інтелектуального круїз – контролю, пневмопідвіска, активна повітряна заслінка |
| SPARE | 10А Резерв |
| WIPER | 10А Датчик автоматичного визначення освітленості та дощу |
| MODULE 1 | 10А BCM, головний перемикач кришки багажника, перемикач нижньої панелі |
| MEMORY 2 | 10А Зовнішній пристрій звукової сигналізації, інтелектуальний з'єднувач водія, інтелектуальний з'єднувач пасажира |
| DRV HEAT | 15А Модуль сенсорного керування водія, модуль керування системою клімат-контролю водія |
| PASS HEAT | 15А Модуль управління системою клімат-контролю пасажира |
| WINDOW LH | 30А Модуль заднього скло підйомника лівий, Модуль заднього скло підйомника лівий |
| HEADREST | 15А Датчик активного підголівника |
| BCM | 10А BCM, багатофункціональний перемикач, вимикач сидіння водія/пасажира, модуль задніх дверей |
| EPB 2 | 15А Модуль електричного гальма стоянки |
| P/HANDLE | 15А Модуль нахилу та висування рульової колонки |
| B/ALARM | 10А BCM |
| INHIBITOR 1 | 10А Без електричного важеля перемикання автоматичної трансмісії: перемикач спортивного режиму З електричним важелем перемикання автоматичної трансмісії: електричний важіль перемикання автоматичної трансмісії |
| P/DOOR DRV | 15А Замок дверей водія |
| PASS P/SEAT | БЕЗ IMS: блок реле сидінь пасажира З IMS: модуль керування IMS пасажира БЕЗ IMS: Релейний блок пасажирського сидіння |
| P/DOOR RR LH | 15А Замок задніх лівих дверей |
| DRV P/SEAT | 30А Клапан підтримки попереку водія, перемикач підтримки попереку водія, модуль сидіння водія |
| S/ROOF 2 | 10А Люк |
| SMART KEY 2 | 10А Блок із металевим стрижнем (блок друкованої плати 2) (реле P/N), модуль управління інтелектуальним ключем |
| S/ROOF 1 | 20А Люк |
| START | 10А Кнопка Пуск / Стоп |
| MODULE 5 | 10А Блок кругового огляду, блок допомоги при паркуванні, приладовий щиток на вітровому склі, клапан поперекової опори водія, перемикач консолі задніх сидінь, модуль керування обігрівом заднього лівого/правого сидіння, модуль керування масажем заднього лівого/правого сидіння, задній інтелектуальний інтерфейсний блок (модуль керування IPS) |
| CLUSTER | 10А Приладовий щиток, панель приладів на вітровому склі |
| SMART KEY 1 | 25А Модуль керування Smart Key |
| DOOR LAMP | 10А Модуль дверей водія, Модуль дверей пасажира |
| STR’G HTD | 15А Підрульова спіраль підігріву |
| MODULE 6 | 10А Модуль керування Smart Key, BCM |
| A/BAG | 15А Переднатягувач ременя безпеки водія, Преднатягувач ременя безпеки пасажира, модуль керування SRS |
| A/BAG IND | 10А Приладовий щиток |
| IGN 1 | 20А Блок запобіжників та реле E/R LH (FUSE: F20, F21, F23, F25, F26, F27) |
| MEMORY 1 | 10А Модуль управління IMS пасажира, модуль дверей водія / пасажира, вимикач сидіння водія / пасажира, модуль задніх дверей, лівий / правий, силовий модуль багажного відділення, комбінація приладів, BCM, датчик безпеки, аналоговий годинник, модуль керування кондиціонером, дисплей Head-Up |
| MULTI MEDIA | 10А Клавіатура, A/V-навігація, Передній монітор, TMU |
| ROOM LAMP | 10А Лампа для ніг заднього сидіння LH/RH, Лампа багажника LH/RH, Лампа для ніг водія/пасажира, Лампа в кімнаті, Верхня консольна лампа, Вимикач ліхтаря переднього ліхтаря LH/RH, Вимикач ліхтаря заднього сидіння LH/RH, Гармати RH Лампа центру гарніру, лампа бардачка |
| MEMORY 3 | 10А Радіоприймач |
| EPB 1 | 15А Модуль електричного гальма стоянки |
| SPARE | Запасний |
| IGN 2 | 20А Блок запобіжників та реле E/R LH (Запобіжник: F29, F30) |
| A/CON 1 | Модуль керування системою кондиціювання повітря, іонізатор, датчик системи AQS, датчик присутності в салоні |
| AFLS | 15А Модуль адаптивного переднього освітлення, ГОЛОВНА ЛАМПА LH / RH |
| SPARE | Запасний |
| P/ OUTLET FR | 20А Передній прикурювач |
| MODULE 4 | 10А Електричний важіль перемикання автоматичної трансмісії, аналоговий годинник, BCM, блок кругового огляду, лампа стельової консолі, блок допомоги при паркуванні |
| AUDIO 1 | 10А Штатна панель A / V & Navigation, Модуль монітора спереду/ззаду, Клавіатура, Модуль управління інтелектуальними клавішами, Аудіо перемикач заднього сидіння, AMP, TMU |
| SPARE | Запасний |
| P/OUTLET RR | 20А Додаткова розетка, передня розетка |
За прикурювач та додаткові розетки відповідають запобіжники позначені як P/OUTLET на 20А.
Блоки під капотом
Блок із боку переднього пасажира
Схема
Позначення
Блок з боку водія
Схема
Призначення
Блок у багажному відсіку
Схема
Розшифровка
На плюсовій клемі АКБ можуть також кілька запобіжників: 10A Датчик акумулятора, 40A Блок з металевим стрижнем (блок друкованої плати №2), 100A Інтелектуальна задня розподільна коробка.
