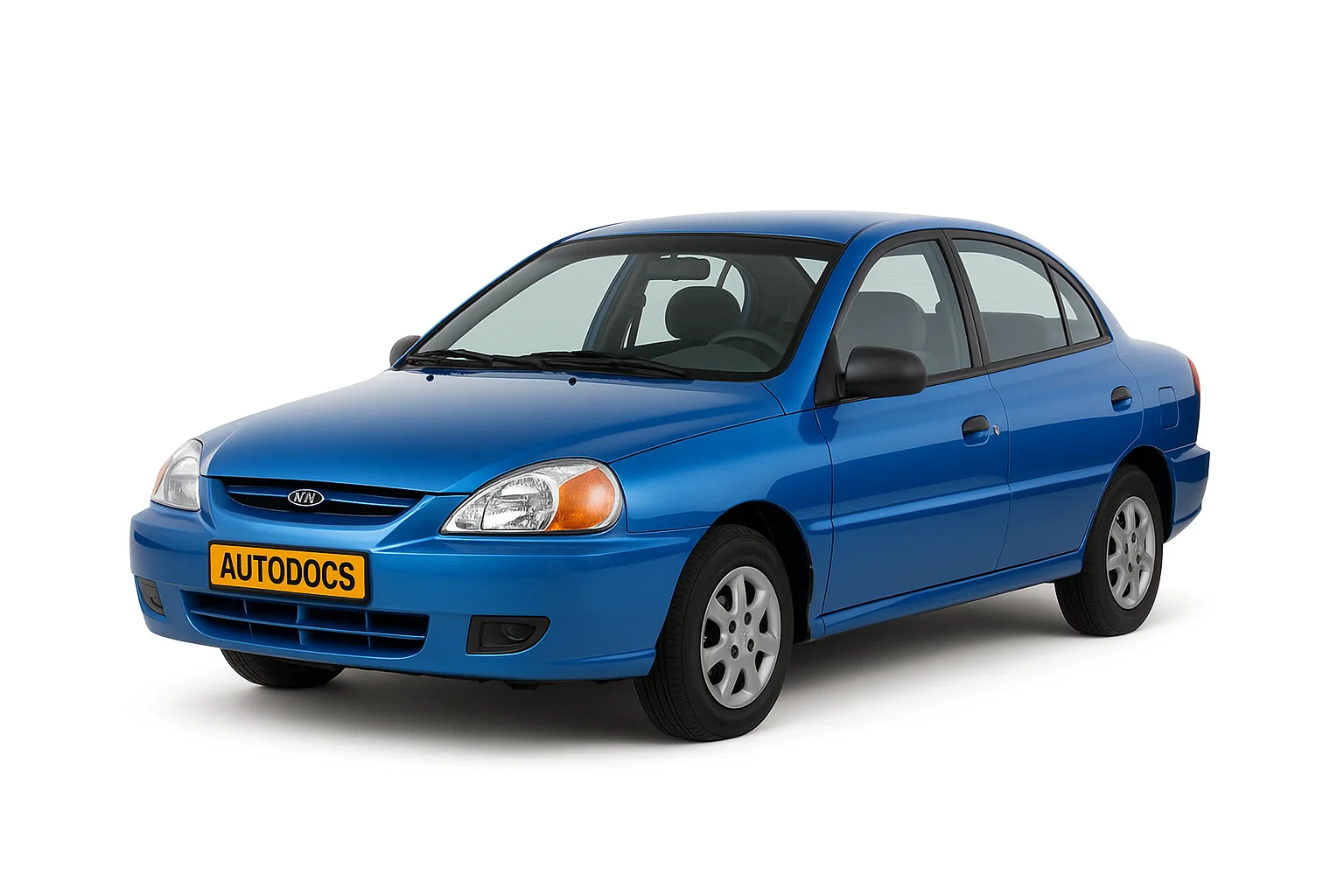

Kia Rio 1 го покоління випускався в 2000, 2001, 2002, 2003, 2004, 2005 з бензиновими двигунами в кузові седан та універсал. За цей час модель пройшла рестайлінг. У даному матеріалі ви знайдете опис запобіжників та реле Кіа Ріо 1 покоління зі схемами та фотографіями блоків. Виділимо запобіжник, що відповідає за прикурювач.
Не підходить покоління Кіа Ріо?
[Опис Кіа Ріо 2]
[Опис Кіа Ріо 3]
[Опис Кіа Ріо 4]
Блоки в салоні
Блок запобіжників
Знаходиться під панеллю приладів водія.
Фото – приклад
Схема
Опис російською
| A/BAG | 10А Надувна подушка безпеки |
| TURN LAMP | 10А Лампа покажчика повороту |
| METER | 10А Комбінація приладів, лампа заднього ходу, попереджувальний звуковий |
| ILLUMI | 10А Підсвічування вимикача |
| POWER SOCKET | 15А Лампа багажного відсіку, розетка електроживлення |
| HAZARD | 15А Лампа аварійної сигналізації |
| STOP | 15А Лампа стоп-сигналу, АБС |
| TAIL (RH) | 10А Лампа габаритного світла (права задня/ліва передня), підсвічування |
| TAIL (LH) | 10А Лампа габаритного світла (ліва задня/ права передня) |
| CIGAR | 15А Прикурювач |
| AUDIO | 10А Аудіосистема, електропривод дзеркала заднього виду |
| WIPER (FRT) | 15А Склоочисник, омивач (передній), люк |
| WIPER (RR) | 15А Склоочисник (задній). Омивач (задній) |
| (WARMER) | 15А Обігрів переднього сидіння |
| MIRROR DEF | 10А Обігрівач зовнішнього дзеркала заднього виду |
| START | 10А Блок керування двигуном, блок ЕСАТ |
За прикурювач відповідає запобіжник позначений як CIGAR на 15А.
Блок реле
Кріпиться поряд із блоком запобіжників на стінці. Його виконання залежить від рівня електричного оснащення Вашого Кіа Ріо 1.
Фото – приклад
Схема
Позначення
- Реле вентилятора системи охолодження
- Реле обігрівача заднього скла
- Реле аварійної світлової сигналізації
- Реле звукового сигналу
Блок під капотом
Розташований у лівій частині, поруч із акумулятором, під захисною кришкою.
Схема
Призначення
| ABS | 15А ABS |
| PR FOG | 10А Задні протитуманні ліхтарі |
| F/FOG | 15А Передні протитуманні фари |
| MAIN | 80А Акумуляторна батарея без підзарядки |
| IG1 | 30А Здійснює автоматичне підключення до вторинних запобіжників CIGAR 10А, AUDIO 10А, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A |
| BLOWER | 30А Обігрівач |
| COOLING | 30А Вентилятор системи охолодження |
| ABS 1 | 30А АБС |
| COND. FAN | 20А Вентилятор конденсатора |
| HEAD-HI | 15А Лампа далекого світла |
| HEAD-LOW | 15А Лампа ближнього світла |
| EMS | 10А Датчики двигуна |
| INJECT | 15А Інжектор, датчик кисню |
| F/PUMP | 10А Паливний насос |
| ECU | 10А Блок керування двигуном, блок ЕСАТ. головне |
| RELAY | 10А Двигун вентилятора, електричний склопідйомник, обігрівач заднього скла, фара пампа (для автомобілів, обладнаних надувною подушкою безпеки) |
| HLLD | 10А Регулювання кута нахилу світла фар |
| MAIN RELAY | 25А Здійснює автоматичне підключення до вторинних запобіжників EMS 10А, INJECT 15А, F/PUMP 10А, ECU 10А |
| S/ROOF | 15А Люк |
| HEAD | 25А Здійснює автоматичне підключення до вторинних запобіжників HEAD-HI 15А, HEAD-LOW 15А |
| IG2 | 30А Управління двигуном |
| TOS | 15А Здійснює автоматичне підключення до вторинних запобіжників TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
| HORN | 10А Звуковий сигнал |
| RRDEF | 25А Обігрівач заднього скла |
| ABS 2 | 30А АБС |
| P/WIN | 30А Електричний склопідйомник |
| BTN | 30А Здійснює автоматичне підключення до вторинних запобіжників ROOM 15A, STOP 15А, HAZARD 15А |
| D/LOCK | 25А Центральний замок дверей |
| IG COIL | 15А Котушка запалювання |
| ROOM | 15А Лампа освітлення салону, аудіосистема, комбінація приладів, попереджувальний звуковий сигнал |
Поза блоком можуть встановлюватися окремі реле: реле додаткового обігрівача, реле підігріву скла тощо.
