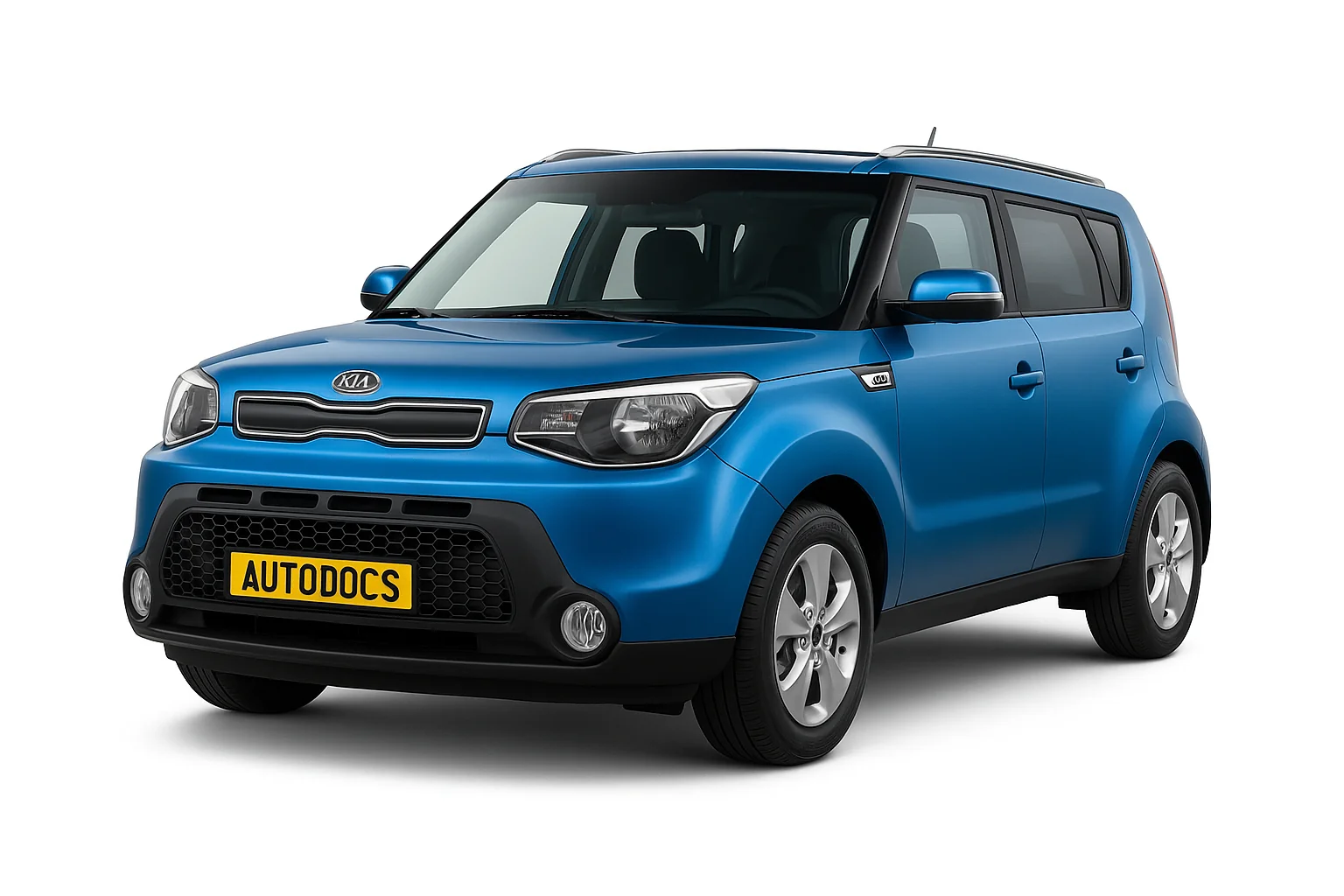

Kia Soul 2 го покоління випускався у 2013, 2014, 2015, 2016 році. Після цього модель пройшла рестайлінг і оновлена вироблялася у 2017, 2018 та 2019 роках. У цей час також з'явилася електрична версія – Kia Soul EV. У даній публікації Ви знайдете опис запобіжників та реле Кіа Соул 2-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник прикурювача.
Звіряйте призначення запобіжників та реле зі своїми схемами на звороті захисної кришки.
Блок у салоні
Він знаходиться під панеллю з боку водія за захисною кришкою.
Приклад схеми з кришки блоку
Схема
Опис
| POWER OUTLET 2 | 20А Розетка живлення (запобіжник розетки кіа соул 2) |
| ACC | 10А Регулятор зовнішніх бічних дзеркал, підсилювач магнітоли, головний пристрій аудіосистеми /UVO/AVN 4.0, BCM (блок комфорту), TMU, ЕБУ декоративного підсвічування, блок SMK, підсилювач LDC (400 Вт), підсилювач LDC (200 Вт) |
| POWER OUTLET 1 | 25А Прикурювач, задня розетка живлення (запобіжник прикурювача кіа соул 2) |
| DRL | 10А BCM (денні ходові вогні) |
| MODULE 6 | 7,5А Електродвигун верхнього люка, переносна лампа багажного відділення (живлення зарядки), подовжувальний джгут водійського сидіння (з обігрівом), заднє сидіння (IGN2) |
| WIPER FRT 2 | 25А Електродвигун переднього склоочисника (передній двірник, живлення), реле переднього склоочисника (низк.) |
| WIPER RR | 15А Електро двигун заднього склоочисника (задній двірник), багатофункціональний перемикач (підрульовий перемикач, скло очищувач), реле заднього склоочисника (заднього двірника), обмотка реле заднього скло очищувача |
| AMP | 30А Підсилювач (магнітоли), підсилювач LDC (400 Вт) |
| MODULE 5 | 7,5А BCM (блок комфорту), блок SMK |
| WIPER FRT 1 | 10А Багатофункціональний перемикач (підрульовий перемикач, склоочисник), BCM (живлення електродвигуна склоомивача (запобіжник омивача кіа соул 2)). |
| HTD STRG | 15А Обігрів керма (обігрів кермового колеса) |
| A/CON 1 | 7,5А Блок контролю подачі повітря (ручний, автоматичний, блок керування обігрівачем, блок клімату), іонізатор, обмотка реле ПТК, обмотка реле вентилятора |
| HTD MIRR | 10А Підігрів дзеркал (зовнішнє дзеркало (з підігрівом), ЕБУ (електричне навантаження, обігрівач скла), ручний/автоматичний блок контролю подачі повітря (сигнал обігріву) |
| T/GATE OPEN | 15А Реле відкриття кришки багажника (електродвигун замку дверей багажника), обмотка реле відкриття кришки багажника |
| S/HEATER FRT | 20А Подовжувальний джгут переднього сидіння (живлення обігрівача) (підігрів передніх сидінь кіа соул 2) |
| DR LOCK | 20А Реле блокування дверей, обмотка реле блокування дверей, реле обмотка розблокування дверей, реле подвійного блокування, обмотка реле подвійного блокування |
| A/BAG IND | 7,5А Комбінація приладів (щиток приладів) |
| A/BAG | 15А ACU, ЕБУ WCS |
| MODULE 4 | 10А ЕБУ дзеркала заднього виду в салоні, ЕБУ HLLD (коректор фар) з автоматичним керуванням |
| STOP LAMP | 15А Перемикач аварійної сигналізації (живлення індикатора ESS), ЕБУ стоп сигналу (лампи стоп сигналу) |
| MODULE 7 | 10А Перемикач спортивного режиму (електромагніт блокування перемикання передач акпп), електромагніт блокування замку запалювання |
| S/HEATER RR | 20А Заднє сидіння (живлення обігрівача) (підігрів задніх сидінь) |
| P/WDW RH | 25А Перемикач переднього правого скло підйомника (живлення), ЕБУ скло підйомників із захистом від затискання (живлення) |
| P/WDW LH | 25А Перемикач переднього лівого скло підйомника (живлення), ЕБУ скло підйомників із захистом від затискання (живлення) |
| MODULE 1 | 10А BCM (блок комфорту), подовжуючий джгут сидіння водія |
| BRAKE SWITCH 1 | 10А Перемикач сигналів гальмування (блок ABC/ESC) |
| MODULE 2 | 10А Нижній перемикач, центральний перемикач, блок TPMS, задній датчик системи допомоги при паркуванні, датчик інтелектуальної системи допомоги при паркуванні, ЕБУ інтелектуальної системи допомоги при паркуванні, блок контролю подачі повітря (обігрівача) (ручний, автоматичний), система попередження про виїзд за межі смуги руху, перемикач стоп сигналу, датчик води у паливі |
| MODULE 3 | 10А Модуль важеля перемикання передач, перемикач обігрівача заднього сидіння, обігрівач заднього сидіння, діагностика, головний пристрій (магнітола) AVN 4.0, підсилювач LDC (200 Вт), TMU, перемикач HLLD (коректор фар), привід HLLD (коректора фар), датчик олії, підсилювач LDC (400 Вт) |
| ECU | 7,5А ЕБУ, датчик витрати повітря, обмотка реле стартера, блок SMK, іммобілайзер SMARTRA |
| I.O.D 2 | 15А Підсилювач LDC (200 Вт), головний пристрій аудіосистеми (магнітола)/UVO/AVN 4.0, TMU |
| 1.0.D 3 | 7,5А Реле складання зовнішніх дзеркал, обмотка реле складання зовнішніх дзеркал, реле розкладання зовнішніх дзеркал, обмотка реле розкладання зовнішніх дзеркал. |
| CLUSTER | 10А Комбінація приладів (щиток приладів) |
| TCU | 15А Датчик швидкості (мкпп), перемикач ліхтарів заднього ходу, інвертор масляного насоса, вимикач блокування, блок керування трансмісією |
| I.O.D 4 | 7,5А Діагностичний роз'єм OBDII (живлення), блок TPMS (живлення), комбінація приладів, блок контролю подачі повітря (блок обігрівача, клімату) (ручний, автоматичний), BCM (блок комфорту), зумер системи допомоги при паркуванні заднім ходом |
| FOG LAMP RR | 10А Реле задніх протитуманних ліхтарів (реле задніх ПТФ) |
| SUNROOF 2 | 20А Електродвигун (привід) верхнього люка (живлення) |
| P/SEAT DRV | 30А Подовжувальний джгут переднього сидіння (живлення) |
| SUNROOF 1 | 20А Електродвигун (привід) верхнього люка (живлення) |
| MDPS | 7,5А Блок MDPS (блок управління електро підсилювачем керма (ЕУР)) |
| A/CON 2 | 7,5А Ручний блок подачі повітря (опалювача) (максимальна швидкість вентилятора), автоматичний блок контролю подачі повітря (блок клімату) (електродвигун вентилятора) |
| START | 7,5А Блок реле та запобіжників моторного відсіку (реле - пуск/допоміжний пуск), PDM |
| I.O.D 1 | 7,5А Лампа ящика рукавички (підсвічування бардачка), датчик відкриття дверей, плафон стельової консолі (стельовий плафон), лампа індивідуального підсвічування, лампа в сонцезахисному козирку, плафон освітлення багажника (підсвічування багажника), переносна лампа (двері) |
| PDM 2 | 7,5А Блок SMK (ЦП АКБ), іммобілайзер SMARTRA (АКБ) |
| PDM 1 | 20А Блок SMK (живлення) |
| BRAKE SWITCH 2 | 10А Перемикач стоп сигналу (нормально розімкнений), блок SMK |
За роботу прикурювача та додаткові розетки відповідають запобіжники позначені як POWER OUTLET 1 та 2.
Блоки під капотом
Основний блок
Розташований у лівій частині моторного відсіку.
Приклад схеми кришки блоку з позначенням
Схема
Призначення
| RR HTD | 40А Реле обігріву заднього скла |
| ECU 2 | 30А Головне реле, обмотка головного реле |
| ECU 3 | 15А ЕБУ (електронний блок керування двигуном) (за головним реле) |
| IGN COIL | 20А Котушка запалювання (харчування) |
| ECU 1 | 20А ЕБУ (електронний блок керування двигуном) (за головним реле) |
| SENSOR 1 | 10А Перемикач стоп сигналу (нормально замкнутий), датчик O2 (датчик кисню), електромагнітний клапан управління продуванням, OCV |
| SENSOR 2 | 10А CMP, обмотка реле низької швидкості вентилятора охолодження |
| INJECTOR | 10А Форсунки (харчування) |
| B/UP LAMP | 10А Задній комбінований ліхтар (ліхтар заднього ходу) |
| WIPER | 10А Підрульовий перемикач, ЕБУ (перемикач склоочисника (двірника)) |
| F/PUMP | 15/30А Електродвигун паливного насоса, реле паливного насоса (запобіжник бензонасосу) |
| HORN | 15А Реле клаксону, обмотка реле клаксону, клаксон (запобіжник звукового сигналу) |
| H/LAMP WASHER | 20А Реле омивача фар, обмотка реле омивача фар, електродвигун омивача фар (що відключити омивач фар) |
| B+ 1 | 50А Інтелектуальна розподільна коробка (B+1) |
| B+ 2 | 50А Інтелектуальна розподільна коробка (В+2) |
| B+ 3 | 50А Інтелектуальна розподільча коробка (В+3) |
| IG2 | 40А Замок запалювання (IG2), реле кнопки пуску (IG2), реле стартера |
| MDPS | 80А Блок MDPS (ЕУР) |
| ALT | 125А Генератор |
| TCU | 20А БУТ (блок управління трансмісією) |
| DEICER | 20А Антиобледенитель (підігрів лобового скла, підігрів зони двірників) |
| ECU 4 | 15А ЕБУ (безпосередній зв'язок з акумулятором) |
| ECU 5 | 15А ЕБУ (безпосередній зв'язок з акумулятором) |
| A/CON | 10А Реле кондиціонера |
| C/FAN | 40/60А Електродвигун вентилятора охолодження, допоміжний паливний насос, допоміжний паливний клапан |
| INVERTER | 50А Інвертор масляного насоса |
| ABS 1 | 40А Блок АБС/ESC (електродвигун) |
| ABS 2 | 30А Блок АБС/ESC (електромагніт) |
Додатковий блок
Встановлюється на моделі із дизельним двигуном.
Тут знаходяться елементи, що відповідають за роботу додаткового підігріву і свічок розжарення.
А чи те покоління чи не підходять схеми? Вивчіть опис для 1 покоління.
