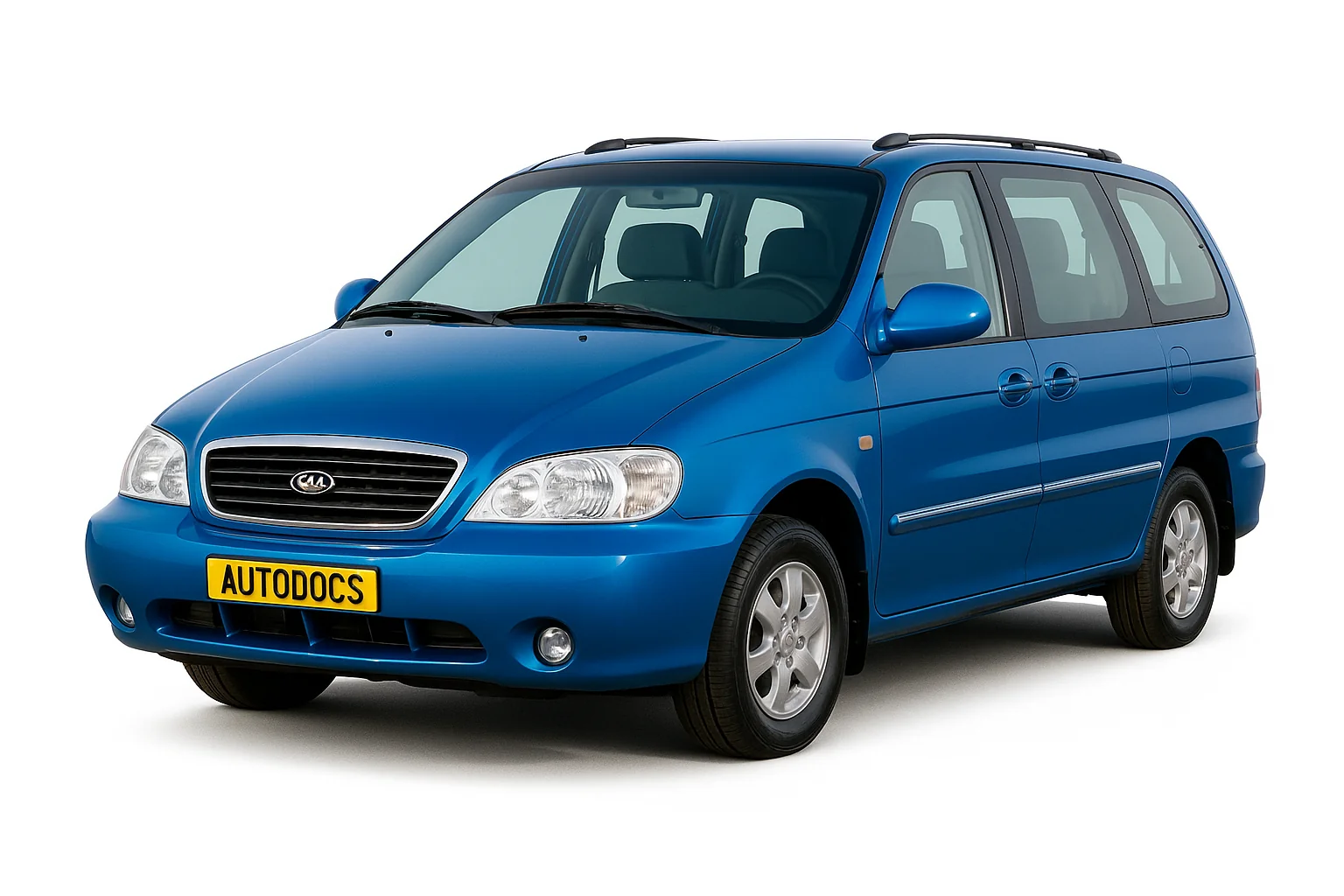

Мінівен Kia Carnival виробляється з 1998 року по теперішній час у трьох поколіннях і поставляється по всьому світу. У нашому матеріалі ви знайдете опис запобіжників та реле Кіа Карнівал зі схемами блоків та місцями їх розташування для автомобілів, що випускалися в 1999, 2000, 2001, 2002, 2003, 2004, 2005 і 2006 роках. Окремо відзначимо запобіжник прикурювача.
Призначення елементів у блоках може відрізнятися від представленого та залежить року випуску та країни постачання. Звіряйте опис зі схемами на звороті захисної кришки.
Блок у салоні
Знаходиться під панеллю, на лівому боці, біля стійки за захисною кришкою.
Фото – приклад
Схема
Опис
| 1 | 15A Обігрівач лобового скла |
| 2 | 15А Аварійна сигналізація |
| 3 | 10A Діагностичний роз'єм (DLC) |
| 4 | Резерв |
| 5 | 15A Протитуманні фари |
| 6 | 10A Лампа освітлення салону |
| 7 | 20A Стоп-сигнал |
| 8 | 10A Маршрутний комп'ютер, стоп-сигнали, комбінація приладів, електродвигун вентилятора кондиціонера/опалювача (передній), електронний блок керування КПП, електронний блок керування двигуном, система освітлення в денний час, багатофункціональний блок керування |
| 9 | 20A Люк |
| 10 | 20A Роз'єм підключення додаткового обладнання (передній) |
| 11 | 20A Очищувачі та омивачі (передні), фара, електродвигун вентилятора кондиціонера/опалювача (передній), обігрівач лобового скла |
| 12 | 10A Очисник/омивач заднього скла, люк, маршрутний комп'ютер, багатофункціональний блок керування, система кондиціювання/опалення |
| 13 | 15А Трансмісія |
| 14 | Резерв |
| 15 | 10А Покажчики повороту/аварійна сигналізація |
| 16 | Резерв |
| 17 | 10A Система запуску, електронний блок керування двигуном (ECM), електронний блок керування КПП(ТСМ) |
| 18 | 20А Прикурювач |
| 19 | 30А Роз'єм живлення додаткового обладнання (задній) |
| 20 | 10A Електропривод дзеркал заднього виду, прикурювач, роз'єм підключення додаткового обладнання, годинник, система дистанційного керування центральним замком, аудіосистема |
| 21 | Резерв |
| 22 | Резерв |
| F23 | 10A Електронний блок керування SRS |
| 24 | 10A Електронний блок керування двигуном, датчик швидкості автомобіля, діагностичний роз'єм, система ABS, комбінація приладів, електронний блок керування КПП |
За прикурювач відповідає запобіжник номер 18 на 20А.
Блок під капотом
Розташований зліва, поруч з акумулятором.
Світлина
Схема
Позначення запобіжників
| F1 | 120A Генератор |
| F2 | 15A Звуковий сигнал |
| F3 | 15A Аудіосистема |
| F4 | 15A Далеке світло фар |
| F5 | 15A Ближнє світло фар |
| F6 | 15/25A Обігрівач заднього скла |
| F7 | 10A Блок управління кондиціонером/опалювачем, електронний блок управління КПП |
| F8 | 15A Задній протитуманний ліхтар |
| F9 | 30A Система запуску |
| F10 | 30A Антиблокувальна система гальм (ABS) |
| F11 | 20A Система кондиціювання |
| F12 | 30A Електродвигун вентилятора системи охолодження |
| F13 | 30A Замок запалювання |
| F14 | 30A Запасний |
| F15 | 20A Запасний |
| F16 | 15A Запасний |
| F17 | 10A Запасний |
| F18 | 30A Антиблокувальна система гальм (ABS) |
| F19 | 10A Лампа підсвічування замку запалювання |
| F20 | 10A Лампи підсвічування номерного знака, задні габарити |
| F21 | 15A Реле паливного насоса |
| F22 | 40A Прикурювач |
| F23 | 30A Система кондиціювання (задній обігрівач) |
| F24 | 30A Реле електродвигуна вентилятора обігрівача (перед.) |
| F25 | 40A Роз'єм живлення додаткового обладнання |
| F26 | 40A Електропривод сидіння пасажира |
| F27 | 10/15A Електронний блок керування двигуном (ECM), реле системи керування двигуном |
| F28 | - |
| F29 | 25A Електропривод скло підйомника, лівий |
| F30 | 25A Електропривод скло підйомника, правий |
| F31 | 15A Електронний блок керування двигуном |
| F32 | 15A Електронний блок керування двигуном |
| F33 | 15A Електронний блок керування двигуном |
| F34 | 10A Електродвигун вентилятора блоку керування |
Призначення реле
- Реле обігрівача заднього скла
- Реле протитуманних фар
- Реле задніх габаритів
- Реле далекого світла фар
- Реле ближнього світла фар
- Реле звукового сигналу
- Реле паливного насосу
- Реле електродвигуна вентилятора системи охолодження (низька швидкість)
- Реле кондиціонера
- Реле електродвигуна вентилятора системи охолодження (висока швидкість)
- Реле стартера
- Реле системи керування двигуном
- Реле електродвигуна вентилятора обігрівача (перед.)
- Реле електроприводу склопідйомників
- Реле електродвигуна вентилятора конденсатора кондиціонера
- Реле повністю відкритого положення дросельної заслінки
