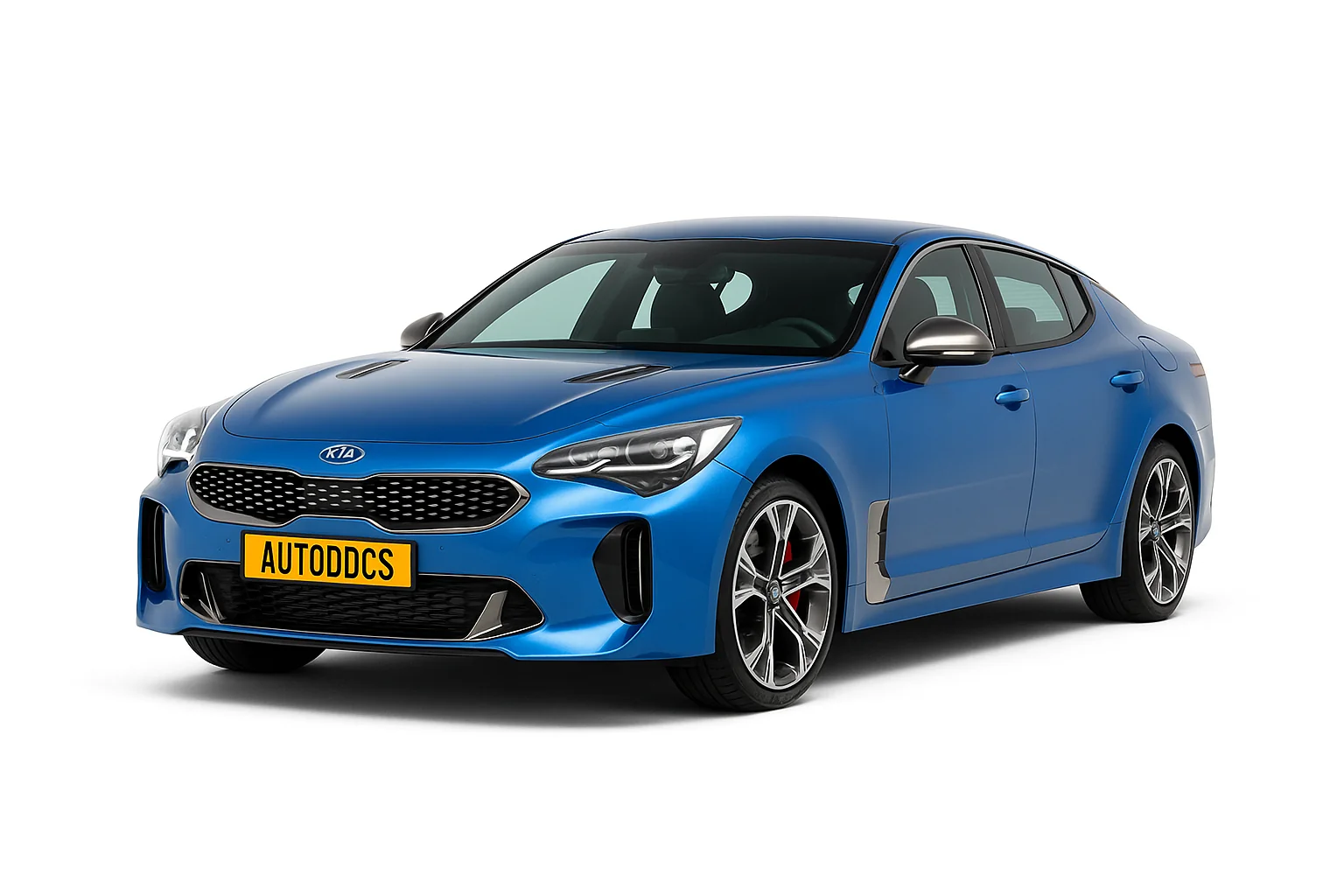

Kia Stinger випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023 роках. За цей час модель одержала оновлення. У нашій публікації Ви зможете знайти опис запобіжників та реле Кіа Стінгер зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок із запобіжниками розташований у лівій нижній частині панелі приладів, за захисною кришкою.
Сам блок виглядатиме приблизно отак.
| № | А | Опис |
|---|---|---|
| МУЛЬТИМЕДІА 1 | 25 | Низький перетворювач постійного струму на постійний (аудіо) |
| ПОДУШКА БЕЗПЕКИ | 15 | Модуль керування SRS (додаткова система пасивної безпеки) |
| ВНУТРІШНЯ ЛАМПА | 10 | Лампа стельової консолі, Центральна лампа в салоні, Лампа в салоні, Перемикач лампи туалетного столика, ліва сторона ручки/права сторона ручки, Лампа багажного відділення, ліва сторона ручки/права сторона ручки, Лампа рукавичного ящика, Лампа освітлення у двері водія/ Лампа у двері водія / пасажира, Водій / Ліхтар для ніг пасажира |
| СТОП ЛАМПА | 10 | IBU, вимикач стоп-сигналу |
| КЛАСТЕР | 10 | Комбінація приладів, проекційний дисплей |
| E-SHIFTER 2 | 10 | Електронний важіль перемикання автоматичної коробки передач (IG1) |
| МАТИ 4 | 10 | МАТИ (IG1) |
| МУЛЬТИМЕДІА 3 | 10 | Комбінація приладів, проекційний дисплей, перемикач кондиціонера |
| МУЛЬТИМЕДІА 2 | 15 | Аудіо |
| ПАМ'ЯТЬ 1 | 10 | Модуль керування кондиціонером, перемикач кондиціонера, індикатор безпеки, проекційний дисплей |
| МАТИ 3 | 10 | МАМА (В+) |
| ЕЛЕКТРОННИЙ ПЕРЕКЛЮЧАТЕЛЬ 1 | 10 | Електронний важіль перемикання автоматичної коробки передач (B+) |
| A/BAG IND. | 10 | Комбінація приладів, подушка безпеки пасажира IND |
| МАТИ 1 | 15 | МАМА (В+) |
| DAU | 10 | Модуль дверей водія, зовнішнє дзеркало з електроприводом водія/пасажира |
| МОДУЛЬ 2 | 10 | МАТИ (IG2) |
| МОДУЛЬ 3 | 10 | Перемикач важеля перемикання автоматичної коробки, модуль дверей водія, вимикач стоп-сигналу |
| ЗАМОК | 20 | Реле дверного замка, реле розблокування дверей, реле двоповоротного розблокування |
| S/ОБІГРІВАЛЬНИК | 25 | Модуль керування переднім сидінням з вентиляцією повітря, модуль керування підігрівом переднього сидіння |
| DRV/PASS | ||
| ЗАДНІ ВОРОТА | 10 | Реле кришки багажника, реле кришки паливного бака, перемикач аварійної панелі |
| МАТИ 2 | 10 | Датчик дощу |
| РОЗЕТКА 1 | 20 | Передня розетка №2 |
| МОДУЛЬ 8 | 10 | Контролер охолоджуючого вентилятора (двигун BLDC), монітор кругового огляду, модуль керування переднім сидінням з вентиляцією повітря, |
| 10 | Модуль керування підігрівом передніх/задніх сидінь | |
| МОДУЛЬ 7 | 10 | IBU, блок ECS, AWD (повний привід), ECM (модуль електронного управління), модуль інтелектуального круїз-контролю, індикатор важеля перемикання автоматичної коробки передач, перемикач консолі (передній/верхній), блок попередження про зіткнення у сліпій зоні, ліва сторона рукоятки /правий бік рукоятки , датчик кута повороту рульового колеса, модуль нахилу та телескопічної рульової колонки, багатофункціональна камера, перемикач аварійного майданчика |
| СИЛОВА РУЧКА | 15 | Модуль нахилу рульового керування та телескопічний модуль |
| МОДУЛЬ 9 | 10 | Блок керування поперековою подушкою водія |
| МОДУЛЬ 1 | 10 | Роз'єм каналу передачі даних, перемикач консолі (верхній), блок керування лампою освітлення |
| МОДУЛЬ 5 | 10 | Модуль керування кондиціонером, перемикач кондиціонера, аудіосистема, фара, ліва сторона ручки/права сторона ручки, перетворювач постійного струму низької напруги (аудіо/підсилювач (підсилювач)), електрохромне дзеркало, підсилювач (підсилювач), модуль управління вбудованою системою пам'яті водія переднім сидінням з вентиляцією, передній/задній |
| Модуль керування підігрівом сидінь | ||
| ЛЮК | 20 | Блок управління люком у даху (скло) |
| П/ВІКНО П.В | 25 | Модуль електричного склопідйомника пасажира, модуль заднього електричного склопідйомника, сторона правої ручки |
| РОЗЕТКА 2 | 20 | Задня розетка |
| ПРАЙНА МАШИНА | 15 | Багатофункціональний перемикач |
| MDPS | 10 | Блок MDPS (підсилювач керма з електроприводом) (R-MDPS (підсилювач керма з електроприводом)) |
| P/SEAT (DRV) | 30 | Модуль управління вбудованою системою пам'яті водія, модуль сидіння водія |
| P/SEAT (PASS) | 30 | Модуль пасажирського сидіння |
| P/ВІКНО LH | 25 | Модуль електричного склопідйомника водія, модуль заднього електричного склопідйомника, ліва сторона ручки |
| МОДУЛЬ 6 | 10 | IBU, перетворювач постійного струму низької напруги (аудіо/AMP (підсилювач)), електронний важіль перемикання передач автоматичної коробки передач (SBW (перемикання по дроту)), розподільний блок у машинному відділенні (RLY. 4 – реле розетки) |
| A/CON | 10 | Модуль управління кондиціонером, перемикач кондиціонера, розподільний блок відсіку моторного (реле вентилятора) |
| МОДУЛЬ 4 | 10 | Ліва сторона рукоятки фари/сторона правої рукоятки, блок керування AFS, модуль пристрою автоматичного регулювання положення фар |
За роботу прикурювача відповідають запобіжники позначені як POWER OUTLET. Ще кілька запобіжників можуть встановлюватись у блоці під капотом.
Блок під капотом
Під капотом, з правого боку, знаходиться блок із запобіжниками та реле.
| № | А | Позначення |
|---|---|---|
| ВСЕ | 175/200 | Генератор, мульти запобіжник — ВЕНТИЛЯТОР Охолодження |
| ВЕНТИЛЯТОР ОХОЛОДЖЕННЯ 2 | 125 | [BLDC (безщітковий двигун постійного струму)] Контролер охолоджуючого вентилятора |
| ПОЧАТОК | 30 | Стартове реле |
| ВЕНТИЛЯТОР ОХОЛОДЖЕННЯ 1 | 80 | [BLDC (безщітковий двигун постійного струму)] Контролер охолоджуючого вентилятора |
| B+5 | 50 | Розподільний блок приладової панелі (запобіжник - СТОП-СИГНАЛ / запобіжник пристрою автоматичного відключення струму витоку / ВНУТРІШНЯ ЛАМПА) |
| B+4 | 50 | З'єднувальний блок панелі приладів (запобіжник — ДВЕРНИЙ ЗАМОК / РУЧКА З ЕЛЕКТРОПРИВОДОМ / ЛЮК НА ДАХУ / P/SEAT (DRV) / P/SEAT (PASS)) |
| B+3 | 50 | Розподільний блок приладової панелі (запобіжник - S/HEATER DRV/PASS/TAIL GATE/MODULE9/P/WINDOW RH/P/WINDOW LH) |
| OPCU | 50 | Електричний масляний насос інвертор |
| ESC 1 | 40 | Модуль керування ESC (електронною системою стабілізації) |
| ESC 2 | 40 | Модуль управління ESC (електронною системою стабілізації), універсальний контрольний роз'єм |
| ПОДУВОДУВКА | 40 | Реле вентилятора |
| POWER TAIL GATE | 30 | Модуль задніх воріт з електроприводом |
| MDPS | 100 | Блок MDPS (підсилювач рульового керування з електроприводом) |
| B+6 | 60 | Реле керування двигуном, запобіжник - СИГНАЛ / ДВІЙНИК 1 / H / LAMP H / B / СИГНАЛ СИГНАЛІЗАЦІЇ) |
| B+1 | 60 | Розподільний блок панелі приладів (запобіжник – IBU1/IBU2) |
| B+2 | 50 | Розподільний блок панелі приладів (запобіжник – E-SHIFTER1/MODULE1) |
| E-CVVT 1 | 40 | [Двигун THETA II 2.0L T-GDI] Реле E-CVVT |
| ВАКУУМНИЙ НАСОС | 20 | Реле вакуумного насосу |
| AWD | 20 | AWD (повний привід) ECM (електронний модуль керування) |
| IG 2 | 20 | Реле IG2 |
| РОЗЕТКА 2 | 10 | Передній/задній зарядний пристрій USB, передня розетка №2 |
| РОЗЕТКА 1 | 20 | Передня розетка №1 |
| кондиціонер | 10 | Модуль керування кондиціонером |
| E-CVVT 3 | 20 | [Двигун THETA II 2.0L T-GDI] ECM (модуль керування двигуном) |
| E-CVVT 2 | 20 | [Двигун THETA II 2.0L T-GDI] ECM (модуль керування двигуном) |
| ESC 3 | 10 | Модуль управління ESC (електронною системою стабілізації), універсальний контрольний роз'єм |
| ECU 3 | 10 | ECM (модуль керування двигуном) |
| ECU 2 | 15 | ECM (модуль керування двигуном) |
| РІГ | 30 | Реле звукового сигналу |
| ЩІРНИК 1 | 30 | Реле потужності склоочисника |
| ПКУ 2 | 15 | TCM (Модуль керування коробкою передач) |
| ДАТЧИК 4 | 10 | Вакуумний перемикач гальмівної системи, реле вакуумного насоса, інвертор електричного масляного насоса |
| ПКУ 1 | 20 | TCM (Модуль керування коробкою передач) |
| ЩІРНИК 2 | 10 | IBU (інтегрований блок керування кузовним обладнанням), ECM (електронний модуль керування) |
| ДАТЧИК 1 | 15 | Задній розподільчий блок (реле паливного насосу) |
| ДАТЧИК5 | 20 | [Двигун THETA II 2.0L T-GDI] Котушка запалювання №1/№2/№3/№4 |
| [Двигун Lambda II 3,3 л T-GDI] Котушка запалювання №1/№2/№3/№4/№5/№6 | ||
| H/LAMP HI | 10 | Реле фар (далекого світла) |
| ECU 1 | 20 | ECM (модуль керування двигуном) |
| ДАТЧИК 3 | 15 | [Двигун THETA II 2.0L T-GDI] Датчик кисню (вгорі) |
| [Двигун Lambda II 3,3 л T-GDI] Датчик кисню №2/№4 | ||
| ДАТЧИК 2 | 10 | [Двигун THETA II 2,0 л T-GDI] Електронний термостат, клапан керування маслом, електромагнітний клапан керування продуванням, керуючий електромагнітний клапан RCV (клапан рециркуляції), клапан закриття каністри |
| [Двигун Lambda II 3,3 л T-GDI] Електронний термостат, електромагнітний клапан тиску масла, масляний регулюючий клапан #1/#2/#3/#4 (впуск/випуск), керуючий електромагнітний клапан RCV (управління клапаном рециркуляції), керування продуванням Електромагнітний клапан, клапан закриття каністри | ||
| B/СИГНАЛ ТРИВОГИ | 10 | Реле звукового сигналу охоронної сигналізації |
Звіряйте призначення елементів зі своєю схемою, розташованою на звороті кришки блоку.
| Реле | |
|---|---|
| Реле вакуумного насоса | Реле вакуумного насосу |
| B/Реле звукового сигналу | B/Реле звукового сигналу |
| Реле розетки | Реле силової розетки |
| Реле повітродувки | Реле вентилятора |
| Пуск реле | Стартове реле |
| Реле E-CVVT (G4KL) | Реле E-CVVT (G4KL) |
Блоки у багажнику
Блок запобіжників
Встановлюється з правого боку під обшивкою.
| № | А | Призначення |
|---|---|---|
| ECS | 15 | Блок ECS (електронне керування підвіскою) |
| S/ОБІГРІВАЛЬНИК | 20 | Модуль керування підігрівом задніх сидінь |
| ЗАДНІЙ | ||
| З ПІДІГРІВАННЯМ | 10 | Вимикач кондиціонера, електропривод зовнішнього дзеркала з електроприводом водія/пасажира |
| ДЗЕРКАЛО | ||
| ПАЛИВНИЙ НАСОС | 20 | Реле паливного насосу |
| ЗАПАСНИЙ1 | — | |
| SPARE2 | — | |
| ЗАПАСНИЙ3 | — | |
| ЗАДНІЙ ПІДІГРІВ | 30 | Реле заднього підігріву |
| AMP 2 | 25 | AMP (Підсилювач) (MOBIS/ПРЕМІУМ) |
| ЗАПАСНИЙ4 | — | |
| AMP 1 | 30 | Низький DC-DC перетворювач (AMP (Підсилювач)) |
| IG 1 | 40 | Реле IG1/ACC |
Силовий блок
На плюсовій клемі акумуляторної батареї кріпиться блок запобіжників високої потужності.
| № | А | Призначення |
|---|---|---|
| B+1 | 80 | Задній розподільчий блок (запобіжник - ПАЛИВНИЙ НАСОС / ЗАДНІЙ ОБІГРІВ / AMP1) |
| B+2 | 80 | Задній додатковий розподільчий блок (запобіжник - ECS/S/HEATER REAR/IG1) |
| ПОЧАТОК | 40 | Розподільний блок у моторному відсіку (реле розетки), запобіжник -START/ECU2/TCU1) |
| AMS | 10 | Датчик батареї |
