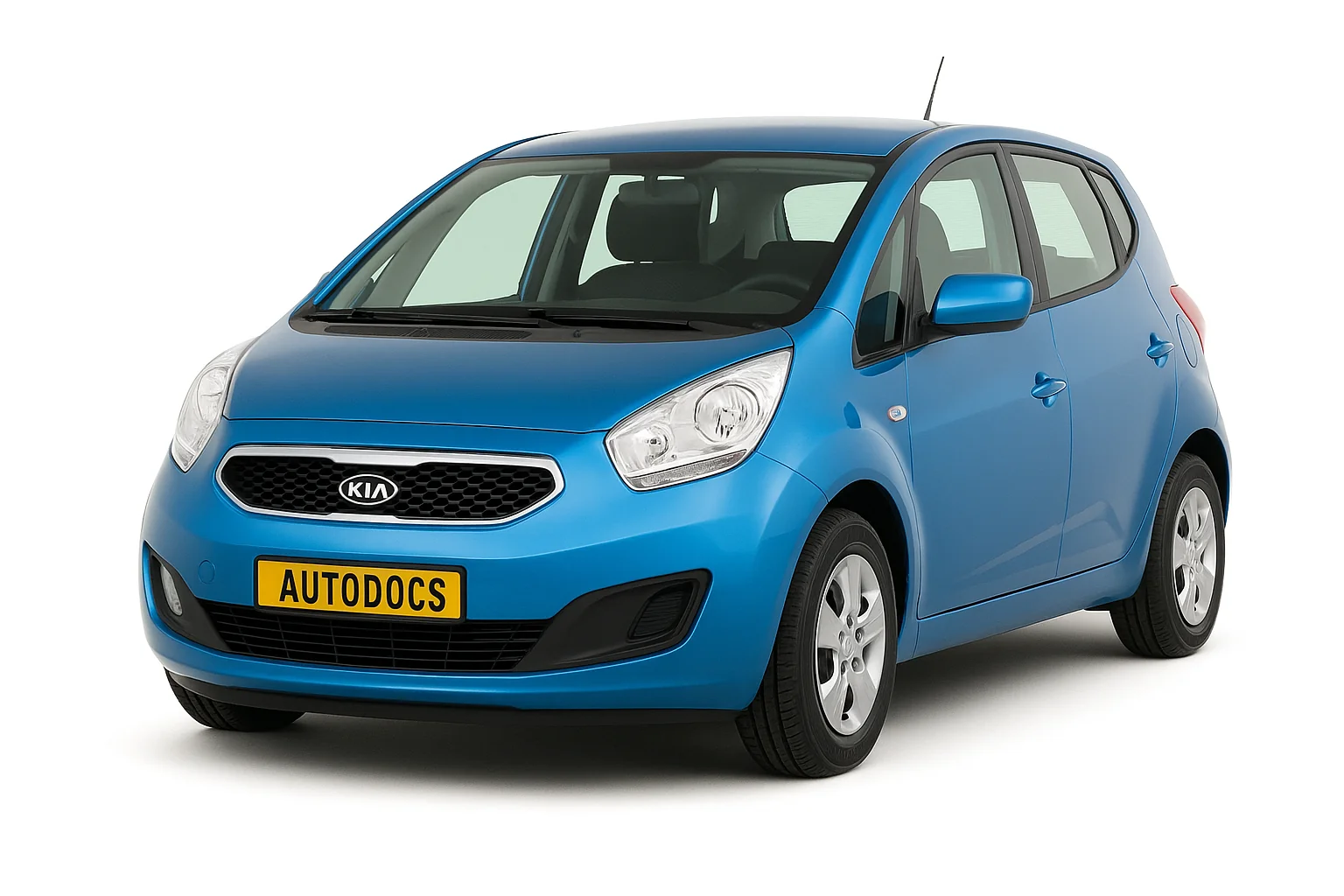

П'ятидверний субкомпактвен Kia Venga був представлений у 2009 році. Випускався у 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017 роках з бензиновими та дизельними двигунами. За цей період модель пройшла рестайлінг один раз. У нашій статті Ви знайдете опис запобіжників та реле Кіа Венга зі схемами блоків, місцями їх розташування та фотографіями. Покажемо запобіжник прикурювача кіа венга.
Блок у салоні
Знаходиться під панеллю приладів з боку водія. Для доступу приберіть кришку.
Приклад оригінальної схеми з кришки
Опис
| POWER WINDOW | 25А Лівий електро підйомник дверей |
| POWER WINDOW | 25А Правий електро підйомник дверей |
| OUTSIDE MIRROR HEATED | 10А Підігрів зовнішніх дзеркал |
| BLOWER | 10А Система кондиціювання, ECU |
| DOOR LOCK | 20А Дверний замок / розблокування |
| SUNROOF | 20А Люк у даху |
| SAFETY POWER WINDOW | 15А Захисний сервопривід скла (водій) |
| FOLDING MIRROR | 10А Вимикач складання зовнішніх дзеркал, вимикач у центрі |
| TAIL LAMP | 10А Лівий задній ліхтар |
| TAIL LAMP | 10А Правий задній ліхтар |
| START | 10А Реле пуску двигуна |
| HAZARD WARNING SIGNAL | 15А Аварійна сигналізація |
| POWER DISTR-ON MODULE | 25А Модуль управління PDM |
| MOTOR DRIVER POWER | 10A ЕУР |
| STOP SWITCH | 10А Вимикач стоп сигналів |
| TRANS-ON CONTROL UNIT | 15А Датчик швидкості |
| IGNITION COIL | 15А Котушка запалювання, конденсатор |
| IGNITION | 10А Живлення – Перемикач HLLD, BCM, Система кондиціювання, Люк у даху |
| WINDSCREEN WIPING | 25А Реле електродвигуна переднього склоочисника, багатофункціональний вимикач склоочисника |
| FRONT FOG LAMP | 10А Передній протитуманний ліхтар, BCM |
| REAR FOG LAMP | 10А Задній протитуманний ліхтар, BCM |
| ROOM LAMP | 10А Вимикач ламп освітлення салону |
| STOP LAMP | 15А Стоп вимикач, BCM |
| CLUSTER | 10А Кластер, BCM, Годинник |
| IGNITION | 10А Живлення аудіо, TPMS, аварійної сигналізації |
| ANTI-LOCK BRAKE SYSTEM | 10А Датчик швидкості нишпорення, ABS (ESP), ESP Switch |
| RAIN SENSOR (PTC HEATER) | 10А Реле датчика дощу (PTC, підігрівач паливного фільтра) |
| POWER DISTRIBUTION | 10А Блок інтелектуальних ключів, SSB |
| FRONT HEAT RAYS | 15А Обігрівач переднього скла |
| POWER OUTLET | 15А Передня розетка прикурювача |
| POWER OUTLET | 25А Задня розетка, центральна розетка |
| IGNITION | 10А Живлення – Аудіо, цифровий годинник |
| AIR BAG INDICATOR | 10А Кластер (індикатор подушки безпеки) |
| AIR BAG | 10А Подушки безпеки |
| TURN SIGNAL LAMP | 10А Багатофункціональний вимикач світла |
| WIPER SYSTEM RR | 15А Електродвигун заднього склоочисника, датчик дощу, багатофункціональний вимикач склоочисника |
| SEAT HEATER | 15А Підігрів сидінь |
| AUDIO | 20А Аудіо |
| LUGGAGE LP | 10А Багажна лампа |
Запобіжник прикурювача та додаткових розеток на схемі буде позначений як POWER OUTLET.
Блок під капотом
Основний блок
Розташований у лівій частині моторного відсіку під захисною кришкою.
Схема
Призначення
| ВАТ 1 | 50А Розподільча коробка панелі приладів (реле багажника, запобіжник (F12 10 A, F13 10 A, F14 10 A, F15 15 A, Роз'єм живлення (F35 10 A, F36 20 A)), салон 10 А, аудіосистема 20 А |
| ВАТ 2 | 50А Розподільча коробка l/P (HAZARD 15A, реле – склопідйомник, запобіжник -P/WDW LH 25A, P/WDW RH 25A, SAFETY P/WDW 15A) |
| C/FAN | 40А Реле вентилятора (висока швидкість), реле вентилятора (низька швидкість) |
| ALT | 125/150А Коробка запобіжників та реле дизеля (СВІЧКИ 80 А, ПТК 1, 2, 3, 50 А), генератор Блок реле та запобіжників моторного відсіку (F1 80 A, F2 40 A, F3 40 A, F4 40 A, F5 4 A, F18 10 A) |
| ABS2 | 40А ABS, ESP |
| ABS 1 | 40А ABS,ESP |
| RR HTD | 40А Розподільча коробка l/P (Реле заднього обігрівача) |
| BLOWER | 40А Двигун вентилятора |
| MDPS | 80А Управління посиленням керма |
| IG2 | 40А Замок запалювання, блок реле PDM, блок реле та запобіжників моторного відсіку (реле 6) Розподільча коробка панелі приладів F8 50 А (реле багажника, запобіжник (F12 10 A, F13 10 A, F14 10 A, F15) |
| ECU 1 | 20А ECU |
| F/PUMP | 20А Реле паливного насоса (Бензин) |
| IG1 | 40А Ключ запалювання (Електро обладнання) |
| H/LP | 20А Ближнє світло головної фари |
| H/LP LO LH | 10А Ближнє світло лівої головної фари |
| H/LP LO RH | 10А Ближнє світло правої головної фари |
| H/LP HI | 20А Далеке світло головної фари |
| HORN | 10А Звуковий сигнал, звуковий сигнал протиугінної системи, датчик акумулятора |
| ECU 4 | 10А ECU (Бензин) |
| FUEL HTR | 30А Нагрівач паливного фільтра (дизель) |
| A/CON 1 | 10А Реле системи кондиціювання повітря |
| A/CON 2 | 10А Система кондиціювання повітря |
| ECU3 | 10А Іммобілайзер, вмикач сигналу гальмування, IMV, MPROP |
| ECU 2 | 30А ECU 4 10А, Головне реле, запобіжник – ECU 1 20А, ECU 3 10А, SENSOR 10А. INJECTOR 15A |
| DRL | 10А Лампа денного освітлення |
| SENSOR | 10А Бензин – реле системи кондиціювання повітря, реле охолоджуючого вентилятора (висока швидкість, низька швидкість), датчик позиції розподільного валу, іммобілайзер, соленоїдний клапан продування бачка для парів бензину, датчик кисню (багато/мало)< a i=1> Дизель – реле системи кондиціювання повітря, реле охолоджуючого вентилятора (висока швидкість, низька швидкість), лямбда-датчик |
| INJECTOR | 15А Бензин – Інжектор №№ 1 -4, реле паливного насоса, регулюючий клапан олії Дизель – Електричний пускач системи EGR, іммобілайзер, привід VGT, датчик позиції коленвала, реле запальної свічки, реле PTC HTR 1 |
Додатковий блок
Встановлюється на моделі із дизельним двигуном.
Тут знаходяться елементи, що відповідають за роботу двигуна.
Позначення
| GLOW | 80А Свічки розжарювання, реле обігрівача повітря |
| PTC HTR 1 | 50А РТС нагрівач 1 |
| PTC HTR 2 | 50А РТС нагрівач 2 |
| PTC HTR 3 | 50А РТС нагрівач 3 |
Звіряйте призначення запобіжників та реле зі своїми схемами на звороті захисної кришки.
