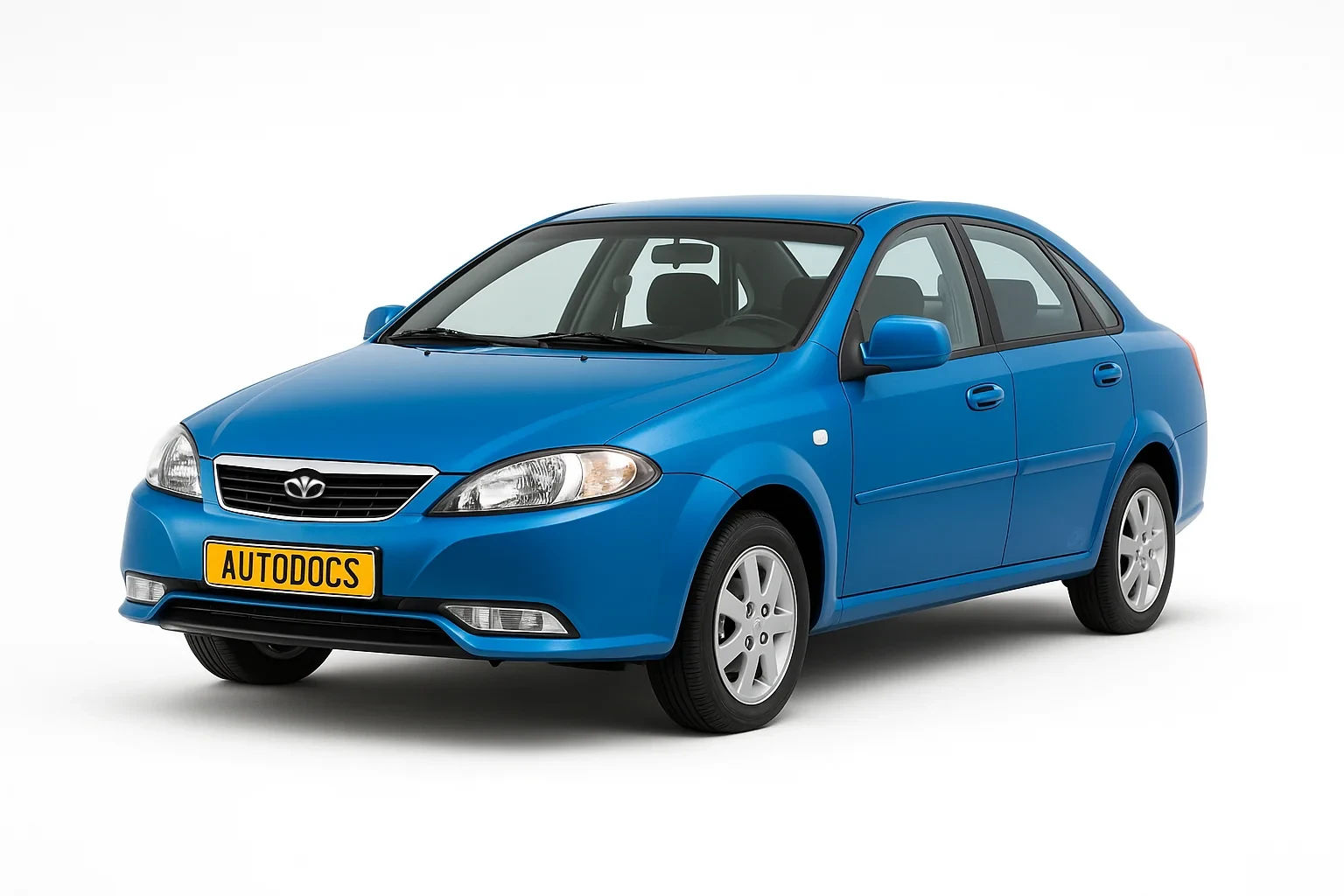

Daewoo Gentra запобіжники та реле

Daewoo Gentra продавався у 2013, 2014 та 2015 роках. З 2016 року збирається під назвою Ravon Gentra . У цій публікації ми покажемо опис блоків запобіжників та реле Деу Джентра, місця розташування блоків, їх схеми та фотографії. Зазначимо запобіжник, що відповідає за прикурювач.

Головний блок під капотом

Він розташовується з лівого боку між акумулятором і розширювальним бачком охолоджуючої рідини.

На внутрішній стороні кришки нанесена оригінальна схема запобіжників та реле.

Загальна схема

Опис схеми

Запобіжники

Ef1 (30 А) - Основний акумулятор (ланцюги F13-F16, F21-F24) .

Ef2 (60 А) - ABS .
Див F11.

Ef3 (30 А) - вентилятор пічки .
Див F7.

Ef4 (30 А) - запалювання (стартер, ланцюги F5-F8) .
Якщо стартер не крутить, перевірте також реле 4 на кронштейні під приладовою панеллю з боку водія. Переконайтеся, що акумулятор заряджений, а його клеми щільно зафіксовані, поставте важіль КПП у нейтральне положення і замкніть контакти на реле, що втягує, біля стартера. Цим ви перевірите справність стартера. Якщо він працює, шукайте обрив проводки. Якщо не працює, подайте напругу окремими проводами безпосередньо від акумулятора. Почне працювати — швидше за все послабився контакт на корпус, провід від акумулятора на кузов автомобіля.

Ef5 (30 А) - запалення (ланцюги F1-F4, F9-F12, F17-F19) .
Перевірте реле К3.

Ef6 (20 А) - вентилятор системи охолодження (радіатора) .
Якщо вентилятор не включається (по звуку визначити його роботу досить складно, тому що працює досить тихо), перевірте, запобіжники Ef8, Ef21 і реле К9, К11. Перевірте справність вентилятора, подавши напругу безпосередньо з акумулятора. Якщо сам двигун працює, перевірте рівень антифризу, датчик температури охолоджуючої рідини, кришки радіатора і розширювального бачка (клапан у кришці повинен працювати справно, пробка повинна бути герметична), справність термостата. У гіршому випадку, якщо спостерігаються проблеми з температурою і тиском антифризу, причиною може бути прогорання прокладки головки блоку циліндрів.

Ef7 (30 А) - обігрів заднього скла .
Див F6.

Ef8 (30 А) – велика швидкість роботи вентилятора системи охолодження (радіатора) .
Див Ef6.

Ef9 (20 А) — електричні склопідйомники у правій передній та задніх дверях .
Див F6.

Ef10 (15 А) - електронний блок управління (ЕБУ), котушки запалення, клапан рециркуляції відпрацьованих газів .

Ef11 (10 А) - ланцюг головного реле, контролер електронної системи керування двигуном (ЕСУД) .

Ef12 (25 А) - фари, габарити .
Якщо лампи габаритів не горять лише з одного боку, перевірте запобіжники Ef23 або Ef28. Якщо не горять передні габаритні вогні, перевірте лампи у фарах та контакти колодок, які можуть пропадати через погане з'єднання. Для заміни ламп, швидше за все, доведеться зняти корпус повітряного фільтра.

Ef13 (15 А) - стоп-сигнали .
Якщо не горить жоден стоп-сигнал, включаючи додатковий, перевірте також запобіжник F4, а також жабу-вимикач на педалі гальма та її роз'єм з проводами. Якщо додатковий стоп сигнал працює, а основні - ні, замініть лампи у фарах, лампи двониткові, перегоріти могли обидві. Перевірте також контакти в роз'ємах і проводку.

Ef14 (20 А) - електричний склопідйомник у водійських дверях .
Див F6.

Ef15 (15 А) - лампи далекого світла у фарах .
Якщо не вмикається дальнє світло, перевірте також реле К4, справність ламп у фарах та контакти в їх роз'ємах (можли окислитися), вимикач світла зліва від керма. Виміряйте напругу в роз'ємах фар. Якщо при включеному дальньому світлі напруги на потрібних контактах немає, це означає, що несправність проводки або підрульового вимикача.

Ef16 (15 А) - звуковий сигнал, сирена, кінцевий вимикач капота .
Якщо не працює звуковий сигнал, перевірте, крім цього запобіжника, реле К2. Поширена проблема – відсутність або пропадання контакту на корпус, що знаходиться на лонжероні за лівою фарою. Зачистіть та зробіть надійний контакт. Перевірте напругу на клемах сигналу, якщо її немає, значить проводка або кнопки на кермі. Перевірте сам сигнал, подавши напругу 12 на нього безпосередньо. Якщо несправний, замініть на новий.

Ef17 (10 А) - компресор кондиціонера .
Див F6.

Ef18 (15 А) - паливний насос .
Якщо не працює бензонасос, перевірте, крім того, запобіжник F2 у салонному монтажному блоці, запобіжник Ef22 у підкапотному блоці та реле К7, а також справність самого насоса, подавши на нього напругу 12 В безпосередньо. Якщо він працює, продзвоніть дроти на урвище та перевірте контакти. Якщо не працює, замініть новим. Щоб зняти бензонасос, потрібно відключити акумулятор, зняти подушку заднього сидіння, відкрити люк, відключити паливопроводи, віджати кільце і витягнути бензонасос. Якщо не створюється потрібного тиску в паливній системі, то справа може бути в регуляторі тиску.

Ef19 (15 А) - приладова панель, електропривод складання дзеркал, лампи індивідуального світла в салоні, загальний плафон світла в салоні, світло в багажнику, кінцевий вимикач положення багажника .
Див F4.

Ef20 (10 А) - ліва фара, ближнє світло .
Якщо ближній не горить у правій фарі, див. запобіжник Ef27.
Якщо лампи ближнього світла погасли в обох фарах, перевірте лампи, могли перегоріти дві одночасно, а також їх роз'єми, контакти в них і наявність вологи. Також причина може бути у проводці від роз'єму С202 до вимикача світла на кермі. Перевірте її під панеллю приладів, могла згоріти, особливо якщо у вас хетчбек. Також перевірте справність підрульового перемикача.

Ef21 (15 А) - електронний блок управління (ЕБУ), клапан продування адсорбера, датчики концентрації кисню, датчик фаз, вентилятор системи охолодження (радіатора) .

Ef22 (15 А) - бензонасос, форсунки, клапан рециркуляції відпрацьованих газів .

Ef23 (10 А) - лампи габаритного світла з лівого боку, лампа освітлення держномера, сигнал попередження .
Див Ef12.

Ef24 (15 А) - протитуманні фари .
Протитуманні фари в більшості випадків працюють тільки при включених габаритах.
Якщо «протитуманки» перестали працювати в сиру погоду, перевірте, чи не потрапила в них вода, а також справність ламп.

Ef25 (10 А) - електропривод бічних дзеркал .
Див F8.

Ef26 (15 А) - центральний замок .

Ef27 (10 А) - права фара, ближнє світло .
Див Ef20.

Ef28 (10 А) - лампи габаритного світла з правого боку, підсвічування панелі приладів і центральної консолі, підсвічування магнітоли, годинник .

Ef29 (10 А) - резервний;
Ef30 (15 А) - резервний;
Ef31 (25 А) - резервний.

Реле

• 1 — реле підсвічування панелі приладів і центральної консолі .
• 2 - реле звукового сигналу .
  Див Ef16.
• 3 - головне реле запалювання .
  Перевірте запобіжник Ef5.
• 4 - реле головного світла у фарах .
• 5 - реле протитуманних фар .
  Див Ef24.
• 6 - муфта компресора кондиціонера .
  Див F6.
• 7 - бензонасос, котушки запалювання .
  Див Ef18.
• 8 - електричні склопідйомники .
• 9 - невелика швидкість роботи вентилятора системи охолодження (радіатора) .
  Див Ef6.
• 10 - обігрів заднього скла .
  Див F6.
• 11 - велика швидкість роботи вентилятора системи охолодження (радіатора) .
  Див Ef6.

Блоки в салоні

Блок запобіжників

Він розташований з лівого боку в торці панелі приладів. Для доступу необхідно відкрити ліві передні двері та зняти кришку панелі запобіжників.

Схема блоку із запобіжниками

Таблиця з розшифровкою

За прикурювач відповідає запобіжник номер 19.

Блок реле

Вони кріпляться на спеціальному кронштейні, що розташований під панеллю приладів, поблизу педалей. Доступ до них вкрай скрутний. На початку треба відкрити коробку для дрібних речей і відкрутити викруткою два шурупи.

Потім долаючи опір трьох фіксаторів, відводимо нижнє облицювання від панелі приладів, звільняємо її від приводу замка капота і повністю знімаємо.

У просторі, що відкрився, треба знайти потрібний кронштейн.

Призначення

1. блок керування системою захисту акумуляторної батареї;
2. переривач покажчиків поворотів;
3. реле включення протитуманного світла у задніх ліхтарях;
4. реле блокування стартера (для автомобілів із автоматичною коробкою передач).

Залежно від комплектації автомобіля там же встановлюються (BLOWER RELAY) – реле вентилятора кліматичної установки, (DRL RELAY) – реле системи примусового світла фар.
