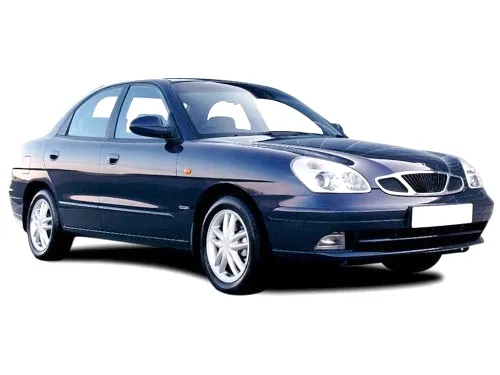

Daewoo Nubira виробляється вже протягом трьох поколінь, починаючи з 1997 року і аж до нашого часу. Перше покоління Daewoo Nubira було представлено на ринку у 1998 і 1999 роках. Наступне, друге покоління цієї моделі, випускалося в період з 2000 по 2002 рік.

У даній публікації ми розглянемо основні характеристики та опис блоків запобіжників і реле для Daewoo Nubira другого та першого покоління, надаючи схеми блоків і фотографії для більшої ілюстрації. Окрему увагу ми приділимо запобіжнику прикурювача, який є важливою частиною електричної системи автомобіля.

Блок у салоні

Знаходиться під панеллю приладів з боку водія за захисною кришкою.

На звороті буде актуальне позначення елементів.

Звіряйте призначення зі своєю схемою!

Фото – схема

Опис

Позиція Ампераж Призначення
1 10/15A Блок керування, Аудіо, Годинник, Датчик ключа запалювання
2 10A Електронний протиугінний пристрій, Круїз-контроль, Діагностика
3 15A Попередження про небезпеку, Іммабілайзер
4 20/25A Система склоочисників, Система денного світла (DRL)
5 10A Панель приладів, ABS, Зумер, Перемикач передачі, Блок автоматичного контролю температури (АТС), Задні протитуманні фари
6 10A Кондиціювання повітря, Обігрів заднього вітрового скла
7 10A Ліхтар заднього ходу
8 20A Прикурювач, Внутрішнє освітлення, Сидіння з підігрівом
9 10A Аудіо система, Годинник, Перемикач блокування коробки передач
10 15A Блок автоматичного контролю температури (АТС), Годинник, Система безпеки
11 10A Внутрішнє освітлення, Сигнали повороту, Аварійна сигналізація
12 10A Електронний протиугінний пристрій 25А Система склоочисників
13 15A Система безпеки, Датчик швидкості
14 10A DLC, Задній хід, Круїз-контроль, Кондиціювання повітря
15 15A Подушки безпеки, Обігрів заднього вітрового скла, Реле запалювання 2
16 15/20A Люк
17 10A АБС, ESP
18 10A Панель приладів
19 Запасні
20 Запасні

За прикурювач відповідає запобіжник номер 8 на 20А.

Поруч можуть розташовуватись окремі реле: Реле АБС, Реле електродвигуна вентилятора обігрівача.

Блок під капотом

Знаходиться поряд із акумуляторною батареєю під захисною кришкою.

Фото – приклад виконання

Призначення

Загальна схема

Опис

Позиція Ампераж Призначення
1 30А Головний запобіжник для запобіжників 1 - 5
2 30А Електродвигун нагнітач повітря
3 20А Вентилятор охолодження, перша швидкість
4 60А ABS, ESP
5 30А Замок запалювання 2
6 30А Замок запалювання 1
7 20А Склопідйомники
8 20А Вентилятор охолодження, друга швидкість
9 10А Не використовується
10 15А Не використовується
11 20А Не використовується
12 15А Аварійна сигналізація
13 25А Не використовується
14 30А Не використовується
15 30А Обігрів заднього вітрового скла
16 20А DIS
17 15А Система упорскування
18 Резерв
19 15А Паливний насос
20 10А Праве зовнішнє світло (и)
21 10А Зовнішнє ліве світло (и)
22 15А Електронний блок керування
23 20А Стоп-сигнали
24 20А Електропривод сидінь
25 10А Праве дальнє світло
26 10А Праве ближнє світло
27 10А Дзеркало з підігрівом
28 15А Центральний замок
29 15А Антена
30 10А Ліве дальнє світло
31 10А Ліве ближнє світло
32 10А Електропривод дзеркал
33 10А Кондиціювання повітря
34 25А Фари
35 10А Сигнал
36 Резерв
37 15А Протитуманні фари

Позиція Призначення
R1 Фари
R2 Паливний насос
R3 Передні протитуманні фари
R4 Вентилятор охолодження, перша швидкість
R5 Задні ліхтарі
R6 Сигнал
R7
R8 Кондиціонування повітря
R9 Вентилятор охолодження, друга швидкість
R10 Замок запалювання 2
R11 Обігрів заднього вітрового скла
R12 Замок запалювання 1
D Діод - кондиціонер
