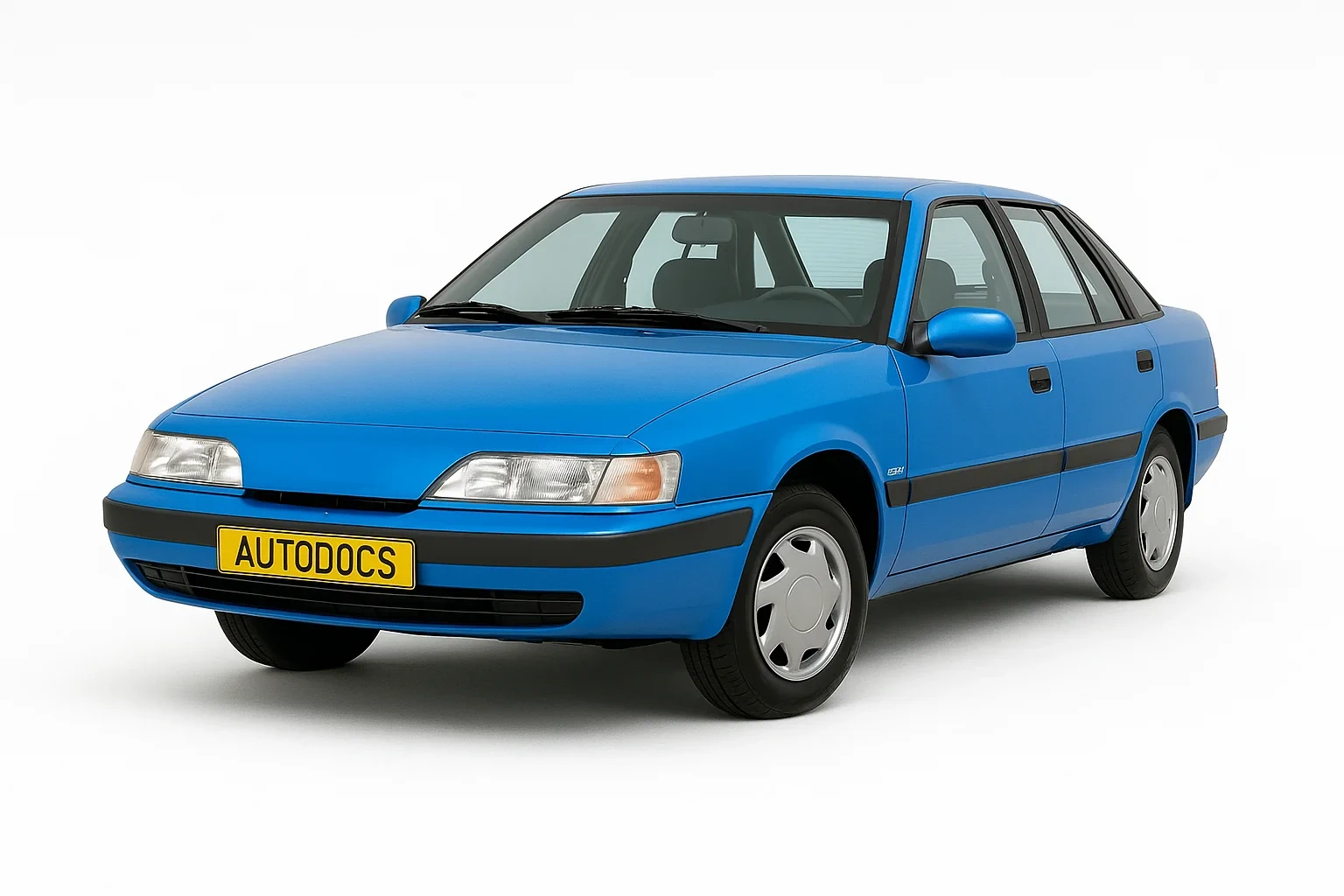

Daewoo Espero випускався в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 та 1999 році. У нашому матеріалі ви знайде опис блоків запобіжників та реле Деу Есперо зі схемами та фотографіями блоків, а також місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Зміст
Блоки в салоні
Блок запобіжників
Знаходиться під панеллю приладів з боку водія, за захисною кришкою
До зворотної сторони якої має бути прикріплена актуальна схема для Вашого Деу Есперо.
Загальна схема
Опис запобіжників
| 1 | 10A Електронний блок керування двигуном, електронний блок керування КПП |
| 2 | 20A Реле паливного насоса |
| 3 | 20A Покажчики повороту, стоп-сигнали, дзеркала заднього виду на дверях |
| 4 | 30A Очищувач лобового скла |
| 5 | 30A Електродвигун вентилятора системи охолодження |
| 6 | 20A Система ABS, система кондиціювання, електровентилятор обігрівача |
| 7 | 30А Електропривод склопідйомників |
| 8 | 10A Аудіосистема, іммобілайзер (4/95^) |
| 9 | 20A Обігрівач заднього скла, обігрівач дзеркал заднього виду |
| 10 | 30A Електродвигун вентилятора системи охолодження |
| 11 | 10A Лампи підсвічування |
| 12 | 10A Електронний блок керування двигуном, електронний блок керування КПП, форсунки, датчик швидкості автомобіля |
| 13 | 20/25A Прикурювач , генератор, годинник, зумер системи попередження, іммобілайзер (^4/95) |
| 14 | 10A Комбінація приладів |
| 15 | 20A Аварійна сигналізація, лампи освітлення салону, лампа підсвічування багажника, антена |
| 16 | 20A Подушка безпеки |
| 17 | 10A ABS |
| 18 | 30A Звуковий сигнал, центральний замок, привід відкривання кришки багажника |
За прикурювач відповідає запобіжник номер 13.
Блок реле над педаллю зчеплення
Схема
Призначення реле
| A | Попереджувальний зумер (96169875) |
| B | Реле покажчиків повороту (94798678, 90240050) |
| C |
Реле освітлення салону (90229206)
|
| D | Реле фар (90229206) |
| E | Реле денних ходових вогнів (90376920) Блок керування ABS (16162899) |
Блок реле на лівій стійці
Схема
Позначення
| R1 | Реле споп-сигналу в спойлері (96149299) |
| R2 | Реле паливного насоса (90191753) |
| R3 |
Реле фар (96098561)
|
| R4 | Реле обігріву заднього скла та дзеркал (96116223) |
Окремо на протилежній стійці (правої) може бути розташоване реле центрального замку (90191825).
Блок запобіжників та реле під капотом
Цей блок знаходиться з лівого боку моторного відсіку, поряд з акумулятором.
Приклад схеми із захисної кришки
Фото – приклад виконання блоку
Схема
Розшифрування елементів схеми
| 19 | 20/30А Передні протитуманні фари |
| 20 | 30А Обігрівач 10А Реле кондиціонера |
| 21 | 10А Далеке світло з лівого боку |
| 22 | 10А Далеке світло з правого боку |
| 23 | 10А Ближнє світло з лівого боку |
| 24 | 10А Ближнє світло з правого боку |
| 25 | 40А ABS, головне харчування |
| Реле | |
| R1 | Реле склоочисника (94788146) |
| R2 | Реле селектора коробки передач (P/N) (90376920) |
| R3 |
Реле вентилятора системи охолодження (висока швидкість) (90376920)
|
| R4 | Реле протитуманних фар (90057745) |
| R5 | Реле обігрівача (90376920) |
| R6 | Не використовується |
| R7 | Реле звукового сигналу (90376920) |
| R8 | Не використовується |
| R9 | Реле кондиціонера (90229206) |
| R10 | Не використовується |
| R11 | Реле вентилятора системи охолодження (низька швидкість) (90229206) |
Керівництво з технічного обслуговування та ремонту
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися у посібнику з технічного обслуговування та ремонту: “ завантажити ”
