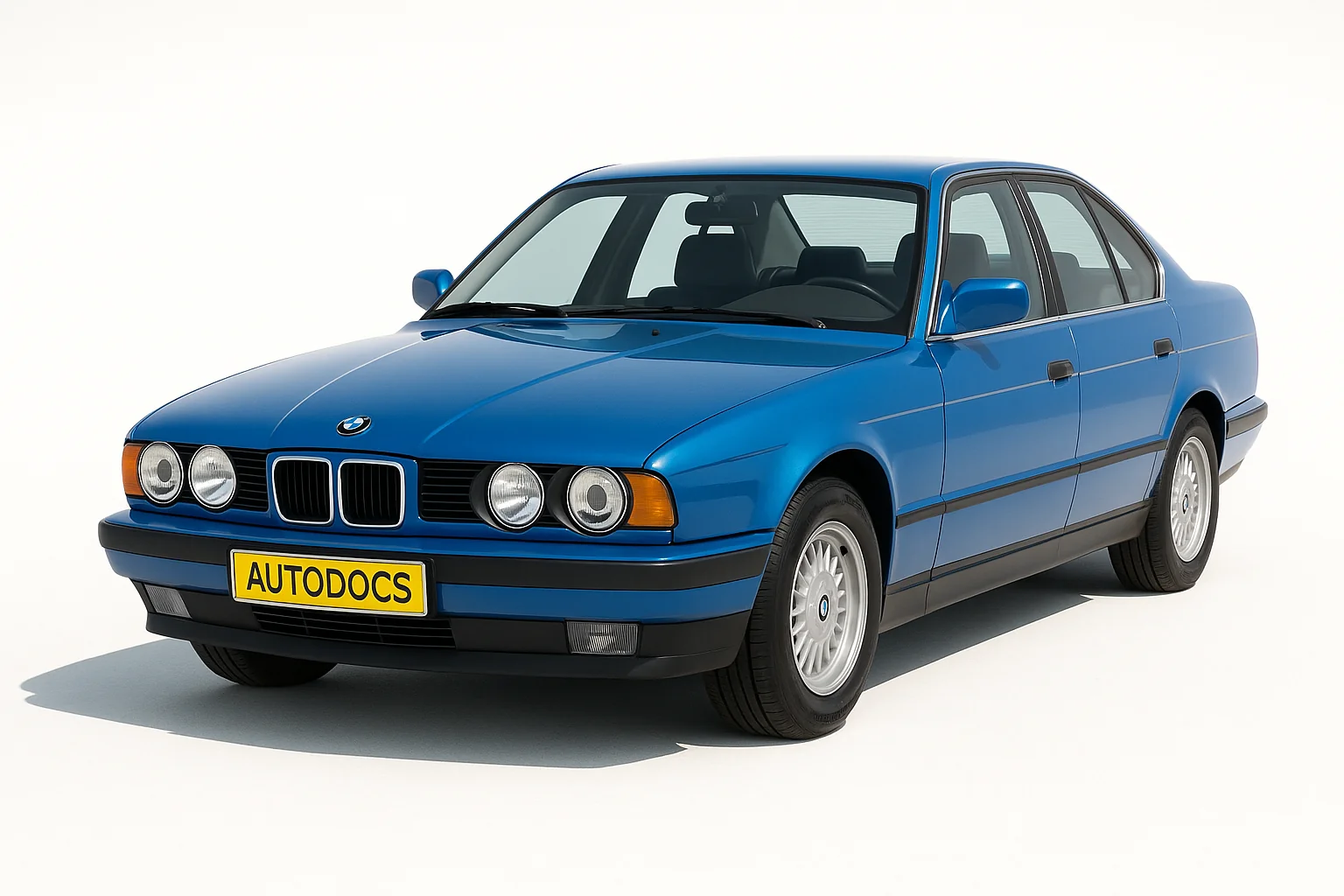

BMW E34 – чергова модифікація кузова BMW 5 серії. Випускалася ця серія у 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 та 1995 роках. Ми розглянемо місця розташування блоків реле та запобіжників BMW е34 та запропонуємо оригінальну електросхему для цієї серії машин.
На БМВ Е34 бувають дві версії електропроводки High Version і Low Version (розглядаючи моделі з мотором М50 або електронікою управління двигуном Siemens або Bosch). Основною відмінністю є встановлена система самодіагностики - приладова панель забезпечена дисплеєм з рядком, що біжить.
Також версію можна визначити подивившись на блок запобіжників під капотом. Якщо нижніх рядах стоять великі блоки CCM (Check control module) і LKM (Light control module) це High Version, якщо там звичайні квадратні реле – це версія Low.
Зміст
Блоки запобіжника та реле в моторному відсіку бмв е34
Монтажний блок
Знаходиться він майже під склом. Для доступу просто посуньте фіксатори. Тут розташовані запобіжники № 1 - 29 та блоки реле.
Low Version
Загальна схема
Опис реле
| № реле | Призначення |
| К2 | Звуковий сигнал bmw e34 |
| КЗ | Зняття напруги з контакту R |
| К4 | Вентилятор обігрівача/стоянковий обігрів |
| К5 | Інтенсивне очищення/насос омивача |
| К6 | Модуль SRA |
| К8 | Реле додатковий водяний насос bmw e34 |
| К9 | Зняття напруги з контакту 15 |
| К10 | Захист від перевантаження системи ABS/ASC |
| К16 | Реле переривник аварійної сигналізації 30/30 |
| К18 | Розв'язка кондиціонер * Motronic |
| К19 | Компресор кондиціонера |
| К21 | Увімкнення 1 швидкості додаткового вентилятора |
| К22 | Увімкнення 2 швидкості додаткового вентилятора |
| К40 | Реле увімкнення ближнього світла фар bmw e34 |
| К41 | Увімкнення далекого світла фар |
| К42 | Увімкнення протитуманних фар |
| К43 | Включення протитуманних вогнів |
| U4 | Датчик протиугінної сигналізації 30/30 |
Позначення запобіжників
| № | А | Захищена мета |
| 1 | 15 | Вимикач стоп-сигналів схема контролю гальмівної системи, блок керування системи Tempo mat, вимикач Tempo mat |
| 2 | 7.5 | Модуль освітлення (реле включення ближнього та далекого світла фар) |
| 3 | 7.5 | Модуль освітлення (реле включення протитуманних фар. реле включення задніх протитуманних вогнів, вимикач покажчиків повороту |
| 4 | 7.5 | Модуль освітлення (стоянковий та габаритний вогонь зліва) |
| 5 | 10 | Модуль освітлення (стоянковий та габаритний вогонь праворуч, ліхтарі освітлення номерного знака), підсвічування прикурювача , радіоприймач, освітлення моторного відсіку, вимикач аварійної сигналізації |
| 6 | 7.5 | Аварійна сигналізація |
| 7 | 15 | Протитуманні фари |
| 8 | 7.5 | Правий та лівий протитуманні вогні |
| 9 | 15 | Звукові сигнали, блок керування компресором кондиціонера, додатковий водяний насос системи кондиціювання |
| 10 | 7.5 | Ліва фара ближнього світла |
| 11 | 7.5 | Права фара ближнього світла |
| 12 | 15 | Обігрівач форсунок омивача, вимикач ліхтарів заднього ходу, регулювання дзеркал (перемикач) |
| 13 | 7.5 | Ліва фара далекого світла |
| 14 | 7.5 | Права фара далекого світла |
| 15 | 7.5 | Реле включення склоочисника, модуль освітлення RA 15 |
| 16 | 30 | Обігрівач переднього сидіння, привід поперекового упору |
| 17 | 7.5 | Комбінація приладів (контрольна лампа розряду батареї, контрольні лампи, основний модуль). бортовий комп'ютер, покажчик передач |
| 18 | 15 | Інфрачервоний модуль, привод регулювання сидінь, викидач ременів, центральне блокування замків, радіоприймач, радіотелефон |
| 19 | 30 | Запобіжник вентилятора обігрівача bmw e34 |
| 20 | 7.5 | Комбінація приладів, бортовий комп'ютер, цифровий годинник, таймер |
| 21 | 30 | Освітлення салону, багажника речового ящика, роз'єм заряду батареї |
| 22 | 30 | Електродвигун очищувача вітрового скла (режими 1 та 2). регулятор притиску щіток (тільки для моделей із системою очищення високого тиску) |
| 23 | 7.5 | Паливний насос |
| 24 | 15 | Насос омивача, блок керування очищувачем/омивачем. реле включення електродвигуна склоочисника |
| 25 | 30 | Додатковий вентилятор (швидкості 1 та 2) |
| 26 | 30 | Запобіжник прикурювача bmw e34 |
| 27 | 30 | Електромагнітний клапан обігрівача, аудіосистема Hi-Fi з підсилювачем потужності |
| 28 | 15 | Система Servotronic |
| 29 | 7.5 | Реле включення обігрівача заднього скла, блок керування компресором кондиціонера, реле додаткового вентилятора. блок управління системи ABS |
High Version
Схема
Призначення реле
| Номер реле | Призначення |
| К1 | Відсутня при ручній коробці передач (контакти 30 та 87 замкнуті) |
| К1 | Блокування стартера (при автоматичній коробці) |
| К2 | Звукові сигнали |
| КЗ | Зняття напруги з контакту R |
| К4 | Вентилятор обігрівача/стоянковий обігрів |
| К5 | Інтенсивне очищення/насос омивача |
| К8 | Додатковий водяний насос |
| К9 | Зняття напруги з контакту 15 |
| К10 | Захист від перевантаження системи ABS/ASC |
| К16 | Переривник аварійної сигналізації |
| К31 | Включення прикурювача (або замкнуті контакти 30 та 87) |
Розшифрування запобіжників
| № | А | Призначення |
| 1 | 15 | Вимикач стоп сигналів, схема контролю гальмівної системи, ABS. тахометр, модуль освітлення, Tempo mat |
| 2 | 7.5 | Запобіжник перемикача зовнішнього освітлення (контакт 56), модуль далекого світла фар BMW 525. |
| 3 | 7.5 | Вимикач протитуманних фар. модуль освітлення (реле включення протитуманних фар), перемикач покажчиків повороту, вимикач сигналізації дальнім світлом фар |
| 4 | 7.5 | Модуль освітлення (стоянковий та габаритний вогонь зліва) |
| 5 | 10 | Модуль освітлення (стоянковий та габаритний вогонь праворуч, ліхтарі освітлення номерного знака), затінення внутрішнього дзеркала заднього виду, підсвічування прикурювача, коробки для касет, дзеркала, вимикача обігрівача сидіння та перемикача приводу поперекового упору |
| 6 | 7.5 | Вказівники повороту та аварійна сигналізація бмв 525 |
| 7 | 15 | Протитуманні фари |
| 8 | 7.5 | Правий та лівий протитуманні вогні |
| 9 | 15 | Реле включення звукових сигналів, блок керування компресором кондиціонера, додатковий водяний насос системи кондиціювання. |
| 10 | 7,5 | Ліва фара ближнього світла |
| 11 | 7.5 | Права фара ближнього світла |
| 12 | 15 | Підігрівач форсунок омивача. вимикач ліхтарів заднього ходу, регулювання зовнішніх дзеркал заднього виду (перемикач) |
| 13 | 7.5 | Ліва фара далекого світла |
| 14 | 7.5 | Права фара далекого світла |
| 15 | 7.5 | Реле включення склоочисника, бортовий комп'ютер, обігрів стоянки |
| 16 | 30 | Обігрівач переднього сидіння привід поперекового упор» |
| 17 | 7.5 | Комбінація приладів (контрольна лампа розряду батареї, контрольні лампи, основний модуль), бортовий комп'ютер, покажчик передач |
| 18 | 15 | Радіоприймач (антененний підсилювач), інфрачервоний модуль, привод регулювання сидінь, радіотелефон |
| 19 | 30 | Вентилятор обігрівача |
| 20 | 7.5 | Комбінація приладів, бортовий комп'ютер, таймер, обігрів стоянки, обігрівач |
| 21 | 30 | Освітлення салону, багажника, речового ящика; роз'єм заряду батареї |
| 22 | 30 | Регулятор притиску щіток очищувача вітрового скла, система очищення вітрового скла |
| 23 | 7.5 | Паливний насос |
| 24 | 15 | Система регулювання температури у салоні |
| 25 | 30 | Додатковий вентилятор (швидкості 1 та 2) |
| 26 | 30 | Прикурювач |
| 27 | 30 | Електромагнітний клапан обігрівача, аудіосистема Hi-Fi з підсилювачем потужності |
| 28 | 15 | Система Servotronic |
| 29 | 7.5 | Блок керування компресором кондиціонера, реле включення додаткового вентилятора, блок керування системи ABS |
В обох модифікаціях за прикурювач відповідає запобіжник номер 26 на 30А.
Додаткові блоки
Наявність даних блоків залежить від комплектації та року випуску вашого BMW.
Перший додатковий блок реле розташовується в моторному відсіку зліва по ходу руху ближче до передньої частини автомобіля. На пізніх моделях у ньому також розташовані деякі запобіжники.
Опис елементів
- Модуль управління очищенням головних / протитуманних фар
- Реле керування вентилятором – висока швидкість обертання
- Реле управління вентилятором – низька швидкість обертання
- Реле звукового сигналу телефону
- Реле керування кондиціюванням
- Запобіжники
Другий електронний блок розташовується в правому ближньому кутку по ходу руху прямо під лобовим склом. Він закритий пластиковою кришкою на чотирьох шурупах. У цьому боксі розміщуються основні модулі управління: двигуном, ABS, паливною системою та електронним дроселем (EML), якщо вони встановлені.
Опис елементів
- Модуль керування ABS або ASC
- Модуль керування двигуном (Motronic)
- Модуль керування круїз-контролем
- Системне (основне) реле
- Реле паливного насосу
- Реле підігріву датчика кисню (лямбда-зонда)
Блок запобіжників та реле під заднім сидінням bmw e34
Тут знаходяться запобіжники № 30-54. Виглядає він приблизно так.
Загальна схема
Опис реле
- K30 Реле увімкнення внутрішнього освітлення
- K29 Реле TSH
- K13 Реле HHS
- A40 Блок керування очищувачами та омивачами
- A30 Блок управління центральним блокуванням замків
Призначення запобіжників
Low Version
| Призначення | № запобіжника |
| Протиугінна система | 33, 34 |
| Подвійна підйомно-зсувна кришка люка | 32, 37 |
| Електросклопідйомники | 32, 37 |
| Задній склоочисник | 44 |
| Обігрів заднього скла | 35 |
| Освітлення салону | 32, 37 |
| Задні підголівники | 30 |
| Електропривод кермової колонки | 41 |
| Радіо | 36 |
| Передній склоочисник | 34 |
| Регулювання положення сидіння водія | 42 |
| Регулювання положення сидіння пасажира | 43 |
| Доводчики дверей | 44 |
| Сонцезахисна шторка | 31 |
| Телефон | 40 |
| Обігрів замків дверей | 37 |
| центральний замок | 32, 33, 34, 37 |
Hight Version
| Споживач | № |
| Проти оугінної системи | 33, 34 |
| Подвійна підйомно-зсувна кришка люка | 32,37 |
| Електро склопідйомники | 32,37 |
| Задній склоочисник | 44 |
| Обігрів заднього скла | 35 |
| Освітлення салону | 32,37 |
| Задні підголівники | 30 |
| Електропривод кермової колонки | 41 |
| Радіо | 36 |
| Передній склоочисник | 34 |
| Регулювання положення сидіння водія | 42 |
| Регулювання положення сидіння пасажира | 43 |
| Доводчики дверей | 44 |
| Сонцезахисна шторка | 31 |
| Телефон | 40 |
| Обігрів замків дверей | 37 |
| центральний замок | 32, 33, 34, 37 |
додаткова інформація
Один із прикладів з ремонту BMW е34, а точніше заміні реле двірників. Сам блок знаходиться у нестандартному місці.
Електросхема бмв е34
Залишилися питання щодо електросхеми, скачайте оригінальну інструкцію у форматі PDF.
