Siguranțe BMW E63/E64

Seriile 6 BMW, cu caroseria E63, aparțin seriei de coupé-uri de clasă business. Acest vehicul a fost produs în anii 2004, 2005, 2006, 2007, 2008, 2009, 2010 și 2011. În această serie există două blocuri principale cu siguranțe. Vă propunem să consultați descrierea detaliată a schemelor blocurilor de relee și siguranțe BMW E63.

Blocul de siguranțe din habitaclu BMW E63

Acest bloc se află în torpedou (glovebox). Pentru acces, trebuie să îndepărtați capacul de protecție. Pentru aceasta, pe spatele acestuia trebuie să simțiți un buton, să îl apăsați și să trageți în sus (deblocați încuietoarea și deschideți capacul).

Fotografie reală a blocului cu siguranțe

Tabel cu amplasarea elementelor

Tabel cu descrierea siguranțelor

• Controlul stabilității dinamice
• SMG Steering DSC
• Modul gateway caroserie
• Modul de iluminare
• Modul principal caroserie
• Panoul de instrumente
• Indicator schimbare trepte, EDC, control cutie de viteze
• DME, IVM
• Modul ușă, priză OBD2
• Modul ușă, gateway caroserie
• Reglare scaun
• Încălzire, climatizare
• OBD, Ind Aux, încălzitor
• Sistem ștergătoare
• Modul principal caroserie
• Putere de ieșire ventilator
• Ventilator electric
• Direcție activă, EDC
• Releu pompă aer secundară încălzitor combustibil
• Sistem de navigație
• CCC / M-ASK
• Schimbător CD, modul gateway telefon
• Sistem de acces auto
• Releu pompă combustibil

Informațiile actuale cu amplasarea exactă a siguranțelor se găsesc în documentația de pe blocul din compartimentul portbagaj, sub mocheta de protecție.

Blocul cu siguranțe și relee din compartimentul portbagaj

Acesta este amplasat pe partea dreaptă, sub mocheta de protecție (covorul de protecție).

Tabel cu denumiri

• Kb Releu sistem spălare faruri
• K9 Releu de descărcare contact 15
• K11 Releu ștergătoare
• K8 Releu coborâre geam posterior (cabriolet)
• K91 Releu ștergător lunetă
• K93 Releu EOC
• K96 Releu pompă combustibil
• K126 Releu compresor suspensie pneumatică
• K20 Releu închidere automată
• K213 Releu pompă electrică vid
• K2003a Releu principal sistem OOE (motor diesel)
• K6304a Releu compresor aer suplimentar

Pentru brichetă răspund siguranțele cu numerele 87 și 88 sau 61 – (20A). Totul depinde de dotare și de anul de fabricație al vehiculului.

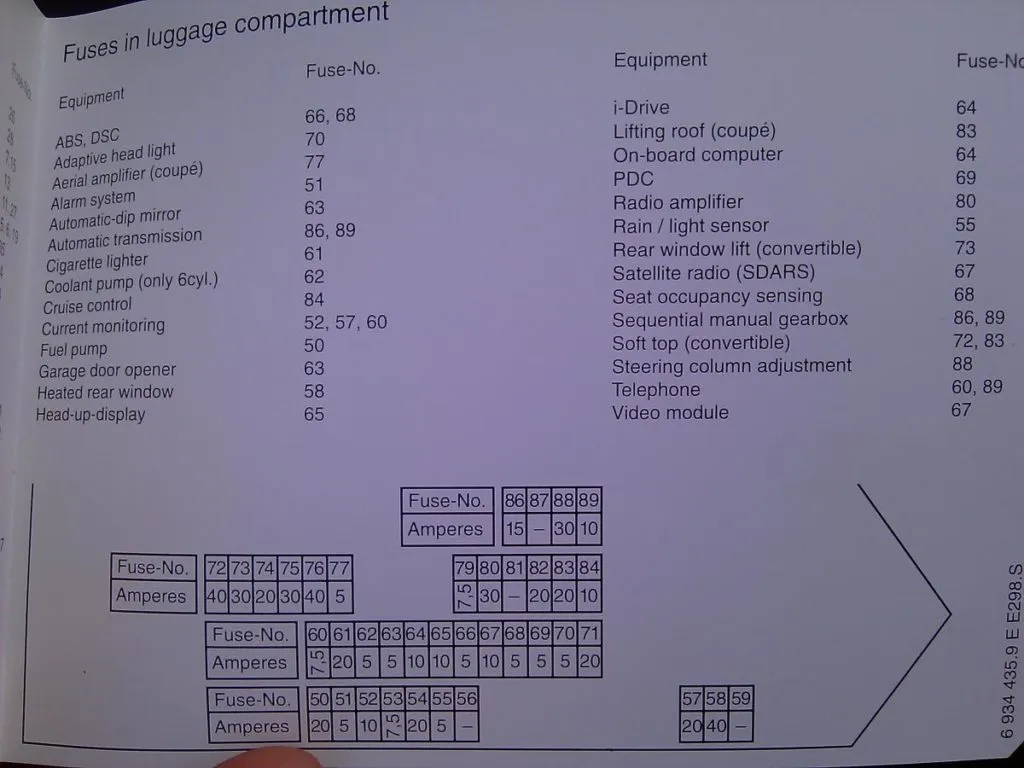

Altă variantă de execuție

Informații suplimentare

Dacă după înlocuirea siguranței problema nu dispare, este posibil ca problema să fie în sistemul electric al vehiculului. În acest videoclip puteți vedea cum să accesați unitatea electronică de comandă a ventilatorului.

Manual de utilizare

Doriți să obțineți mai multe informații? Consultați cartea de utilizare pentru BMW E63: “descărcați”
