Шостим поколінням BMW 5 series є F10 . Роки випуску ф10: 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017. За цей час серія пройшла один рестайлінг. Дане BMW вироблялася в декількох варіантах кузова: універсал (Touring) - F11, седан - F10 і ліфтбек - F07. Ми представляємо загальну інформацію про запобіжники bmw f10 та блоки реле, а також оригінальну інструкцію з експлуатації.

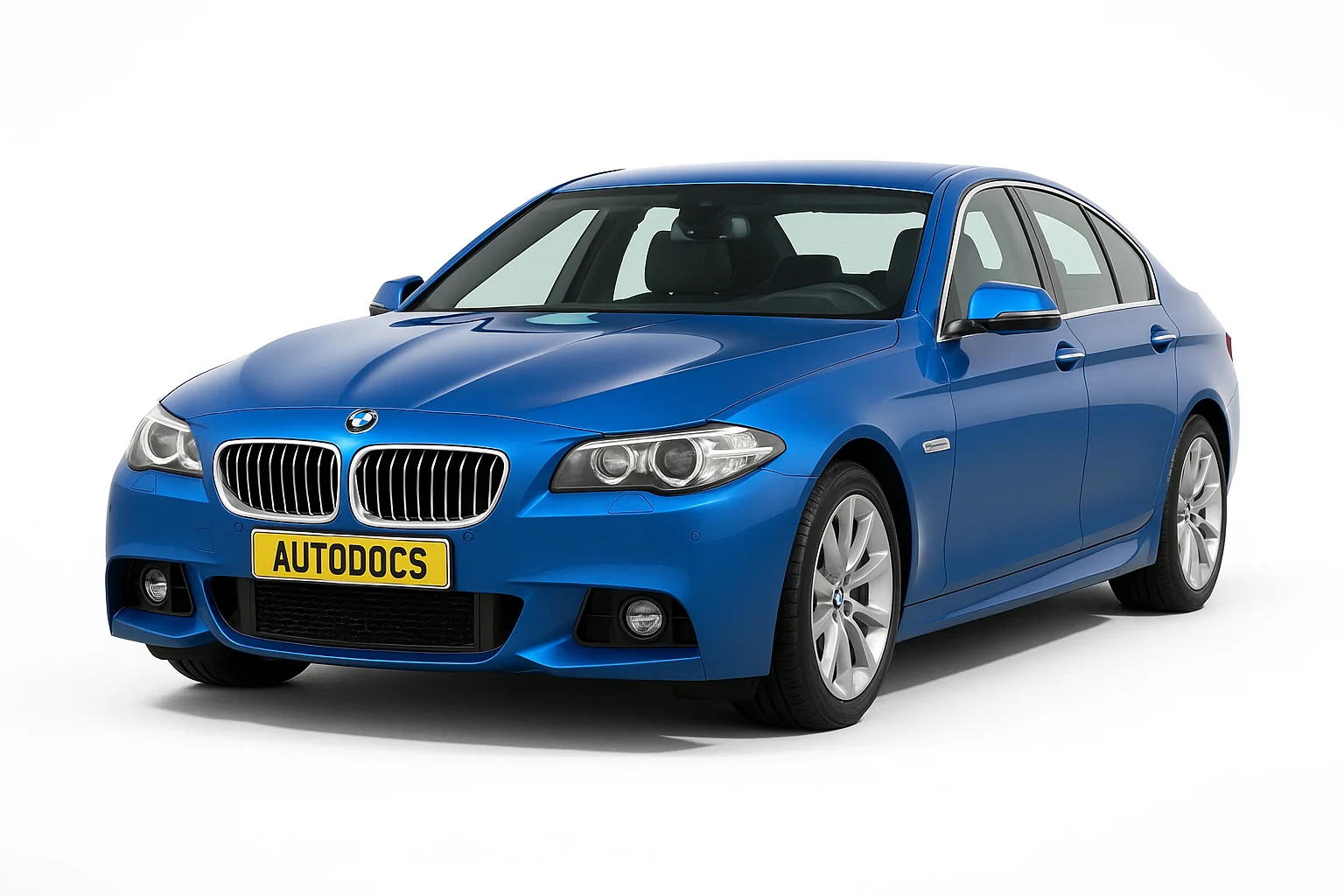

BMW 535 ф10 фото

Всього в цій серії знаходяться 2 основних блоки реле із запобіжниками. Актуальні дані про Ваше розташування запобіжників
знаходяться на окремому аркуші, який має знаходитися в самому блоці.

Блок запобіжників та реле в салоні бмв ф10

Як і в попередніх поколіннях п'ятірки, він знаходиться в речовому ящику (бардачку). Для доступу просто відкрийте кришку захисту.

Блок в салоні ф 10/11/07

Загальна схема

схема запобіжників у бардачку

Реле сигналу, протитуманних ліхтарів, склоочисників та інших елементів відзначені квадратами.

Єдина таблиця з описом запобіжників

схема з описом запобіжників ф10

За прикурювач відповідають такі запобіжники: 54, 65, 108, 147, 176 . Деякі з них розміщуються у багажному відділенні.

Блок запобіжників у багажнику BMW F10

Для доступу необхідно відкрити заглушку на правій бічній обшивці.

фото блоку в багажнику бмв ф10

Cхема розташування елементів

запобіжники у багажнику ф10

Не можна ремонтувати запобіжники, що перегоріли, і не замінювати запобіжниками іншого кольору або з іншою кількістю ампер, інакше через перевантажений електричний провод можлива пожежа в автомобілі!

З правого боку даного блоку знаходиться реле заднього скла, що обігрівається.

Окремі реле багажника

За основним блоком можуть бути кілька окремих елементів реле.

Додаткове реле 1

Такі як:

  • Реле проблискових маячків
  • Реле аварійної сигналізації
  • Реле задніх електричних склопідйомників
  • Реле відключення блоків запобіжників

Блоки на акумуляторі

f10 додаткові запобіжники

На плюсовій клемі акумуляторної батареї (за наявності додаткової батареї, поруч також знаходяться елементи управління) розміщені головні запобіжники високої потужності та деякі реле:

  • 100A Реле відключення вентилятора охолодження
  • 100A Головне реле
  • 100/125/150A Реле відключення блоку запобіжників або Електромеханічний підсилювач керма
  • 50A Hi-Fi підсилювач
  • 60A Датчик розвалу задньої осі
  • 100A Блок запобіжників №1 у багажному відділенні
  • 250A Розподільна коробка

Блок під капотом

Він знаходиться праворуч, під захисною кришкою.

блок під капотом бмв ф10

Тут можуть бути реле двигуна DDE K2085 і кілька запобіжників, що відповідають за електромеханічний підсилювач керма і електроніку двигуна

додаткова інформація

Для вашої зручності перегляньте відео про ремонт прикурювача бмв ф10 шляхом заміни запобіжника (вертикальне відео). Тут ви можете подивитися місця розташування блоків.

Інструкція з експлуатації

Бажаєте отримати більше інформації про F10, ознайомтесь з повною інструкцією з експлуатації: “ завантажити
