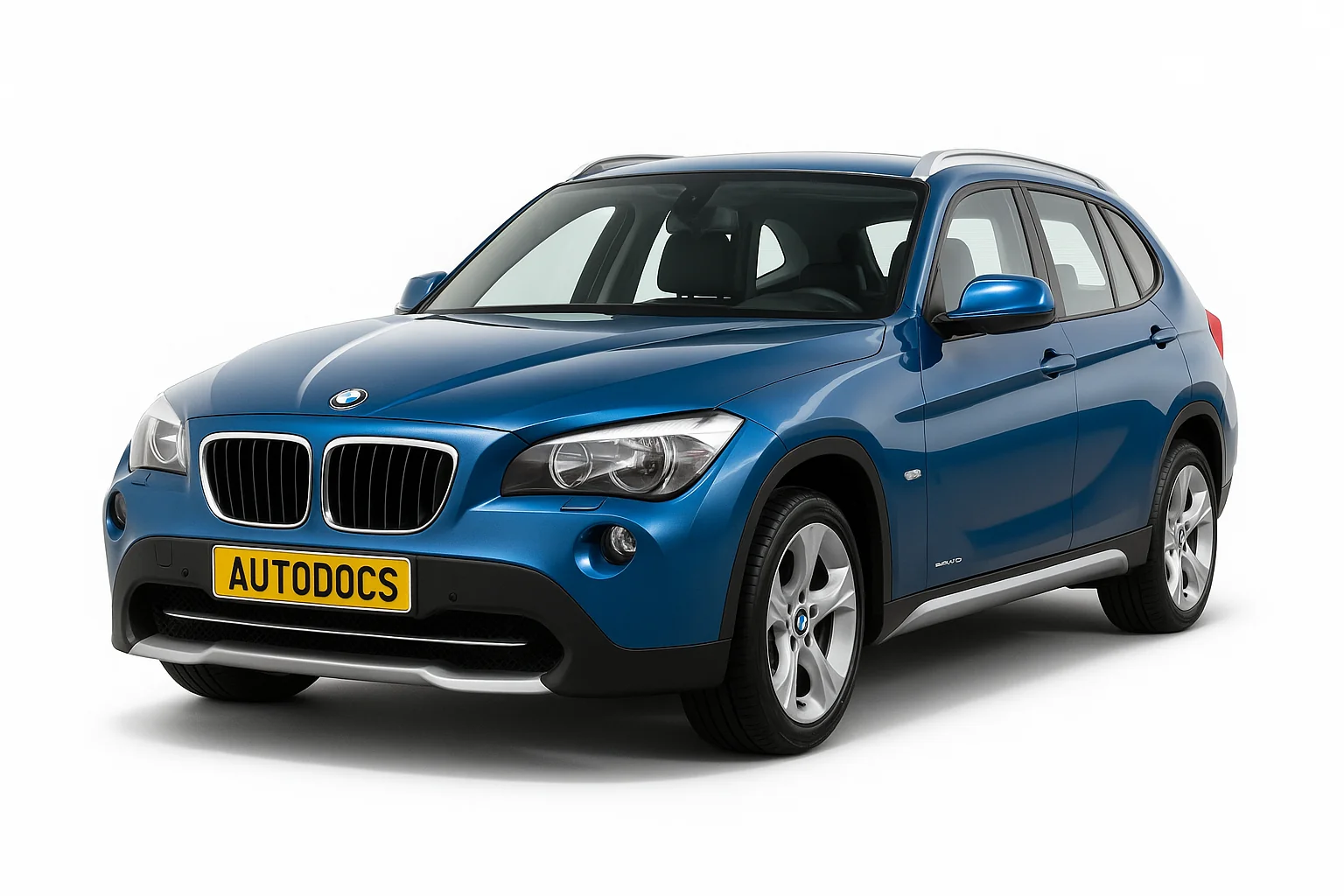

BMW X1 – компактний кросовер у кузові е84 надійшов у продаж у 2009 році. Випускалося це покоління у 2010, 2011, 2012, 2013, 2014 та 2015 роках. Ми розглянемо всі реле та запобіжники бмв х1 е84 та запропонуємо для ознайомлення повну інструкцію з експлуатації даного автомобіля.
Зміст
Головний блок із запобіжниками у салоні bmw E84
Він знаходиться в бардачку (ящик рукавички).
Для доступу звільніть демпфер (утримувач) із нижнього кріплення за стрілкою 1, натиснувши вперед. Далі треба відімкнути саму ящик за стрілкою 2 і опустити його вниз. Ви повинні побачити приблизно це:
Зліва повинна бути актуальна інструкція для вашої моделі про розташування запобіжників. Якщо Ви її не виявили, у нас представлений один із можливих варіантів виконання.
Загальна схема
Тут розташовані такі реле:
- Реле контакту 30G;
- Реле очищувача заднього стікав;
- Реле переднього склоочисника.
Таблиця з позначенням запобіжників
Розібратися тут не складно. наприклад, за сигнал відповідають запобіжники номер 57, 79. За телефон 13 і 59, за живлення причіпного пристрою 24, 31, 32, 71. Підігрів сидінь 3, 10, 45, 46, 68, за рульове колесо та його регулювання 5, 49, 75.
Окремо виділимо запобіжник прикурювача: його номер – 08. На першому фото (підніміться трохи вгору, він обведений у коло та позначений стрілкою)
Додаткові блоки із запобіжниками та реле в бмв х1
Блок запобіжників на акумуляторній батареї
Він знаходиться в багажнику на кришці акумулятора.
На схемі відображено під цифрою 3.
Блок із реле у монтажному відділенні
Розташовується у моторному відсіку. Захищений пластиковою кришкою.
Тут знаходяться:
- Реле CD-чейнджера;
- Реле нагнітача дод. повітря;
- Реле приводу клапанів із змін. ходом:
- інші реле, що залежать від комплектації та року випуску автомобіля.
додаткова інформація
Якщо у вас виникли якісь труднощі з доступом до головного блоку із запобіжниками, переглянь це відео (на прикладі БМВ х1 118i).
Інструкція з експлуатації
Більше інформації ви можете отримати вивчивши повну інструкцію з експлуатації bmw x1 e48 російською мовою: “ завантажити “
