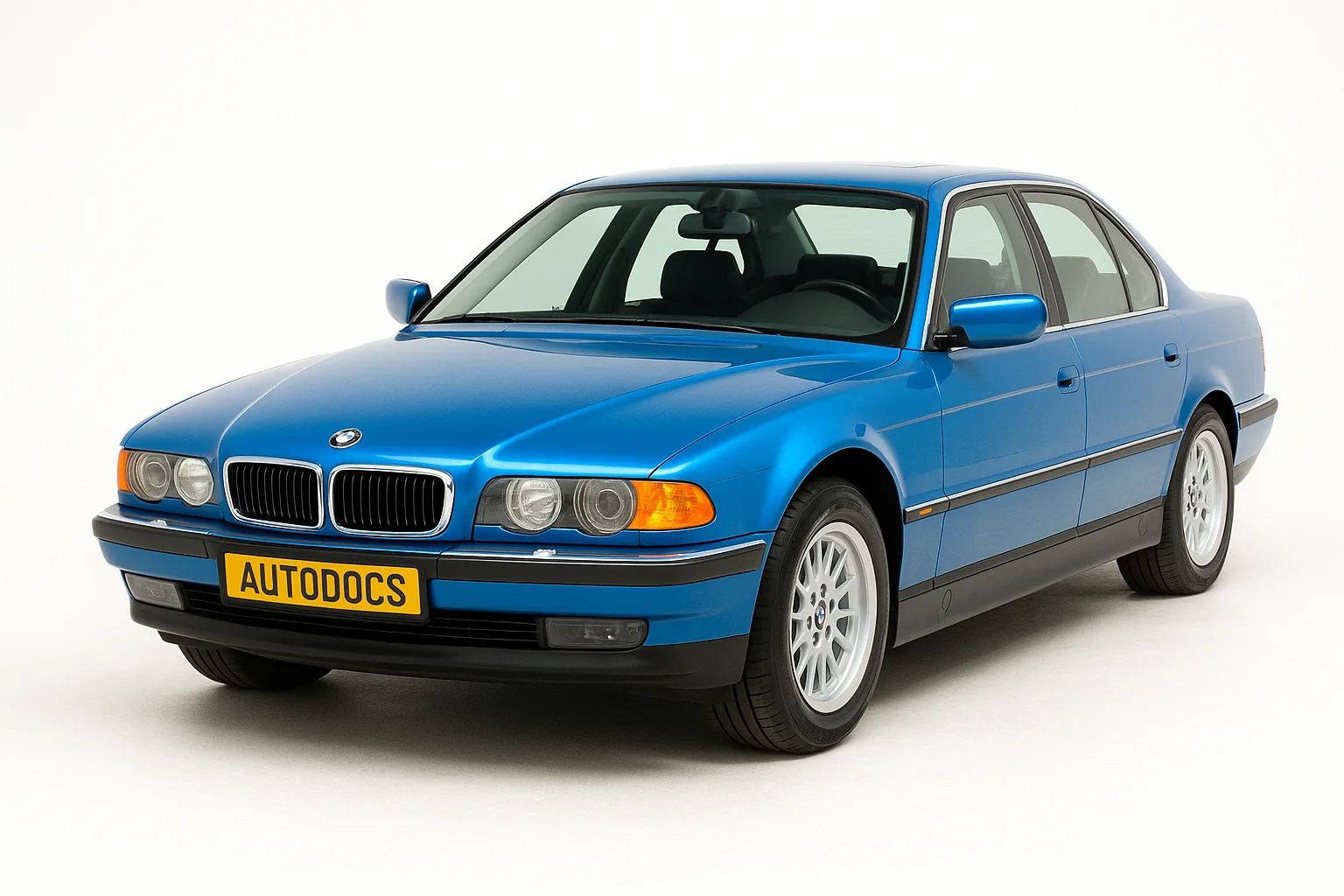

BMW E38 - автомобіль, що надає 3-е покоління 7 серії компанії BMW. Випускалася дана модель у 1994, 1995, 1996, 1997, 1998, 1999, 2000 та 2001 роках. За цей час автомобіль пройшов один рестайлінг. Ми розглянемо місця розташування та докладний опис блоків запобіжників та реле BMW е38 зі схемами.
Зміст
Блок запобіжників під капотом bmw e38
Цей блок знаходиться праворуч позаду моторного відсіку.
Там же (на пластиковій коробці) нанесено актуальну інформацію про запобіжники для вашої моделі. Ми ж представляємо загальну інформацію, яка може відрізнятись і залежить від комплектації та року випуску.
Таблиця з описом
| 1 | |
| 2 | |
| 3 | 30А Склоочисники |
| 4 | 30А Очищувач фар + омивач вітрового скла |
| 5 | 15А Сигнал |
| 6 | 20А Інтер'єр + ходові вогні вогні + омивач вітрового скла |
| 7 | 7,5А Кондиціювання |
| 8 | 30А Регульоване зовнішнє дзеркало + Центральна система блокування + Електро підйомники для вікна |
| 9 | 20А Допоміжний вентилятор |
| 10 | 25А Автоматичне керування стабільністю |
| 11 | 15А Кондиціонер + Допоміжний вентилятор + Підігрівач заднього скла + Підігрів вітрового скла + Підігрівач нагрівача |
| 12 | 15А Регулювання кермової колонки |
| 13 | - |
| 14 | - |
| 15 | 30А Регулювання сидіння водія + кермової колонки |
| 16 | 30А Підігрів пасажирського сидіння + сонцезахисна шторка |
| 17 | 10А – |
| 18 | 5А – |
| 19 | 5А – |
| 20 | 5А Кондиціонер + Допоміжний вентилятор] + Підігрівач заднього скла + Підігрів вітрового скла + Підігрівач нагрівача |
| 21 | 5А Відкриття для гаражних воріт + Накладні витрати [Jpn] |
| 22 | 10А Управління двигуном |
| 23 | 5А Щиток панелі приладів + модуль світла |
| 24 | 5А Управління двигуном |
| 25 | - |
| 26 | 5А Сигнал + Панель приладів + модуль світла |
| 27 | 5А Багатофункціональний інформаційний дисплей |
| 28 | 5А Радіоуправління + Склоочисники |
| 29 | 30А Центральна система блокування + Підйомник для вікна |
| 30 | 10А Нагрівальні шайби + підігрів вітрового скла [w/20] |
| 31 | 30А Регульоване зовнішнє дзеркало + Центральна система блокування + Електропідйом для вікон |
| 32 | 30А Додатковий вентилятор кондиціонера |
| 33 | 25А ABS |
| 34 | 30А Допоміжний вентилятор |
| 35 | - |
| 36 | 10А Обігрів рульового колеса |
| 37 | - |
| 38 | 5А Допоміжний вентилятор |
| 39 | 15А Підігрів сидінь |
| 40 | 5А – |
| 41 | 5А Щиток панелі приладів + модуль світла |
| 42 | 7,5А розетка зарядного пристрою (прикурювач) |
| 43 | 5А Подушка безпеки |
| 44 | 5А Іммобілізація |
| 45 | 5А Подушка безпеки |
| 46 | 5А Вбудований монітор + Радіо + Телефон |
| 47 | 5А Багатофункціональне кермо + багатофункціональний інформаційний дисплей |
| 48 | 10А Регулювання заднього сидіння + шторка, що зсувається |
За прикурювач відповідає запобіжник номер 42.
Блок з реле в салоні автомобіля
Він розташовується за речовим ящиком. Тут розташовані реле вентилятора, компресора та інші елементи.
Блок із запобіжниками та реле в багажнику бмв е38
Знаходиться він праворуч у багажному відділенні над акб під обшивкою.
Опис
| Реле незалежного обігрівача | |
| Реле основних ланцюгів запалювання | |
| Реле паливного насосу | |
| Реле обігрівача заднього скла | |
| 49 | (15А) Система незалежної вентиляції |
| 50 | (15А) Незалежний обігрівач |
| 51 | (20А) Люк |
| 52 | (30А) Запобіжник прикурювача бмв е38 |
| 53 | (20А) Електропривод заднього сидіння |
| 54 | - |
| 55 | (7,5А) Очисники лобового скла, підсилювач рульового керування |
| 56 | (15А) Протиугінна система |
| 57 | (15А) Паливний насос |
| 58 | (5А) Протиугінна система, центральний замок |
| 59 | (30А) Обігрівач заднього скла |
| 60 | - |
| 61 | (20А) Електродвигун вентилятора кондиціонера - задній |
| 62 | (5А) Внутрішнє дзеркало заднього виду |
| 63 | (15А) Підігрівач заднього сидіння |
| 64 | (5А) Система паркування |
| 65 | (15А) Система управління підвіскою |
| 66 | (5А) Прикурювач |
| 67 | - |
| 68 | (5А) Електродвигун вентилятора кондиціонера - задній |
| 69 | (30А) Навігаційна система, аудіосистема |
| 70 | (10А) Телефон |
| 71 | - |
| 72 | - |
| 73 | - |
| 74 | - |
| 75 | - |
| 76 | - |
| 77 | - |
За прикурювач відповідає запобіжник номер 52 на 30А.
додаткова інформація
Одна з найчастіших проблем цієї серії, це не працюючі двірники. Ось приклад ремонту. Там же можете переглянути місця розташування блоку із запобіжниками.
Посібник з обслуговування та експлуатації
Потрібно більше інформації про автомобіль е38, скачайте оригінальну інструкцію з експлуатації бмв.
