Audi TT — модель, представленная двумя поколениями 8N и 8J, выпускавшийся в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi TT. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
- Общая схема размещения блоков предохранителей и реле Audi TT
- Основная плата с предохранителями в салоне на панели приборов
- Блок предохранителей с левой стороны в моторном отсеке (8J)
- Главный блок предохранителей на аккумуляторе
- Электросхема Audi TT
- Частые вопросы: предохранители и реле Audi TT (1998–2014)
Общая схема размещения блоков предохранителей и реле Audi TT
- коммутационный блок спереди слева в моторном отсеке;
- плата предохранителей, на панели приборов слева у стойки;
- блок управления бортовой сети и дополнительная плата реле слева под панелью приборов;
- главный блок предохранителей непосредственно у АКБ;
- дополнительная плата реле справа в багажном отсеке под обивкой.

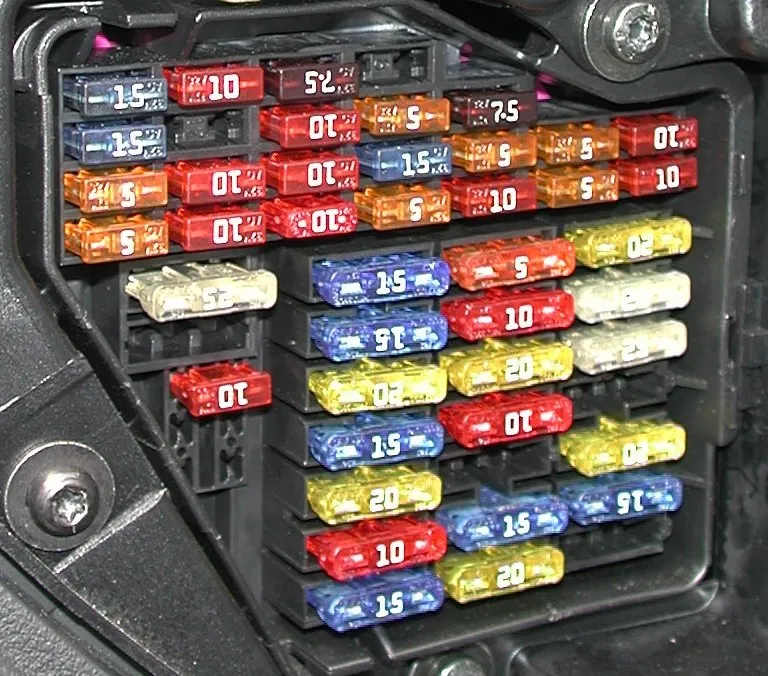

Основная плата с предохранителями в салоне на панели приборов
Точное описание предохранителей для Вашего автомобиля сверяйте с описанием на обратной стороне защитной крышки.
для автомобилей выпущенных до 2005 год (8N)
| № | Назначение |
|---|---|
| 1 | обогреваемые инджекторы стеклоомывателей, обогреватели боковых зеркал |
| 2 | поворотные сигналы |
| 3 | освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки |
| 4 | освещение номерного знака |
| 5 | обогрев сидений, bulb monitor (хз), какое то там соединение для круз контроля, переключатели и моторы боковых зеркал, климат контроль |
| 6 | система центрального запирания |
| 7 | лампы заднего хода |
| 8 | телефон |
| 9 | АБС тормоза |
| 10 | ГРМ двигателя |
| 11 | панель управления |
| 12 | бортовой компьютер, телефон |
| 13 | лампы тормозов |
| 14 | система центрального запирания |
| 15 | панель управления |
| 16 | магнитное сцепление, электрический водяной насос |
| 17 | лампы дневного света (для Канады только) |
| 18 | дальний свет правый |
| 19 | дальний свет левый |
| 20 | ближний свет правый автоматический регулятор фар |
| 21 | ближний свет левый автоматический регулятор фар |
| 22 | лампы габаритных огней (перед и зад) правые |
| 23 | лампы габаритных огней (перед и зад) левые |
| 24 | щетки и омыватели стекол |
| 25 | нагнетатель горячего воздуха (климат контроль) |
| 26 | обогрев заднего стекла |
| 27 | не используется |
| 28 | топливный насос |
| 29 | ГРМ двигателя |
| 30 | не используется |
| 31 | сцепление Haldex (кваттра только) |
| 32 | инджектора топлива в двигатель |
| 33 | реле омывателя фар |
| 34 | ГРМ двигателя |
| 35 | не используется |
| 36 | лампы противотуманных фар |
| 37 | S-контакт (радио) |
| 38 | система центрального запирания |
| 39 | Система аварийной остановки |
| 40 | Сигнал |
| 41 | прикуриватель |
| 42 | Радио, противоугонный сенсор салона |
| 43 | ГРМ двигателя |
| 44 | обогрев сидений |
За прикуриватель отвечает предохранитель номер 41.
для автомобилей выпущенных после 2005 год (8J)
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | реле двигателя, блок управления топливным о блок управления двигателем, лампа Airbag-off, выключатель света (освещение выключателей) диагностическая розетка |
| 2 | 5 | ABS, ASR, ESP, выключатель сигнала торможения |
| 3 | 5 | AFS-фары (слева) |
| 4 | 5 | сенсор уровня масла (WIV), индикация давления шин, выключатель электронной системы динамическом стабилизации (ESP), AFS-фары (блок управления), кондиционер (датчик давления), выключатель света фар заднего хода |
| 5 | 5/10 | автоматическое регулирование угла наклона фар, AFS-фары (справа) / ручное регулирование угла наклона фар, галогенные фары |
| 6 | 5 | блок управления передачи данных CAN (Gateway ), электромеханический усилитель рулевого привода, кулиса переключения передач автоматической трансмиссии |
| 7 | 5 | помощь при парковке, внутреннее зеркало заднего вида с автоматическим экранированием, устройство для открывания гаражных ворот, обогреваемые жиклеры стеклоомывателя, насос стеклоомывателя, реле ветрозащитного экрана (Roadster) |
| 8 | 5 | муфта Haldex |
| 9 | 5 | блок управления Audi magnetic rade |
| 10 | 5 | блок управления подушками безопасности |
| 11 | 5/10 | расходомер воздуха, отопление картера |
| 12 | 10 | блок управления дверями (система замков с центральным управлением водитель/передний пассажир) |
| 13 | 10 | диагностическая розетка |
| 14 | 5 | сенсор дождя, кулиса переключения передач автоматической трансмиссии |
| 15 | 5 | плафон потолка |
| 16 | 10 | кондиционер (блок управления) |
| 17 | 5 | индикация контроля шин (блок управления) |
| 18 | отсутствует | |
| 19 | отсутствует | |
| 20 | отсутствует | |
| 21 | 10 | клапанные форсунки (бензиновый двигатель) |
| 22 | 30 | ветрозащитный экран (Roadster) |
| 23 | 20 | звуковой сигнал |
| 24 | 15 | трансмиссия (блок управления) |
| 25 | 30/20 | обогрев заднего стекла Coupe/Roadster |
| 26 | 30 | стеклоподъемник сторона водителя |
| 27 | 30 | стеклоподъемник сторона переднего пассажира |
| 28 | отсутствует | |
| 29 | 15 | насос стеклоомывателя |
| 30 | 20 | прикуриватель |
| 31 | 40 | стартер |
| 32 | 5 | модуль рулевой колонки |
| 33 | 5 | комбинация приборов |
| 34 | 15 | радионавигационная сиегема, радио |
| 35 | 30 | звуковой усилитель |
| 36 | 10 | двигатель (блок управления) |
| 37 | 5 | CAN (Gateway) |
| 38 | 20 | прикуриватель |
| 39 | отсутствует | |
| 40 | отсутствует | |
| 41 | отсутствует | |
| 42 | отсутствует | |
| 43 | отсутствует | |
| 44 | отсутствует | |
| 45 | отсутствует | |
| 46 | отсутствует | |
| 47 | 5 | SDARS-тюнер, подготовка подключения мобильного телефона, ТВ-тюнер |
| 48 | 5 | VDA-интерфейс |
| 49 | отсутствует |
За прикуриватель отвечает предохранитель номер 30 на 20А.

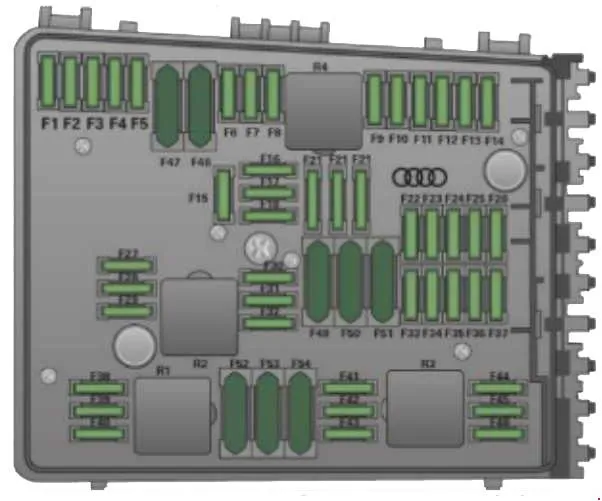

Блок предохранителей с левой стороны в моторном отсеке (8J)
| № | A | Обозначение |
|---|---|---|
| блок предохранителей (черный) | ||
| 1 | отсутствует | |
| 2 | отсутствует | |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | 5 | охранная сигнализация (сенсор), охранная сигнализация (звуковой сигнал) |
| 6 | 30 | устройство чистки фар |
| 7 | 15/10 | электрические топливные насосы (подача)/клапан управления расходом топлива |
| 8 | 30 | стеклоочиститель |
| 9 | 25 | обогрев сидений (водитель и передний пассажир) |
| 10 | 10 | поясничная опора (водитель и передний пассажир) |
| 11 | отсутствует | |
| 12 | 40 | вентилятор |
| блок предохранителей (коричневый) | ||
| 1 | 15 | топливный насос (6-цил.) |
| 2 | 10 | лямбда-зонды (6-цил.) |
| 3 | 5 | расходомер воздуха (6-цил.) |
| 4 | 10 | лямбда-зонды (6-цил.) |
| 5 | 5 | катушка реле, реле клапана управления расходом топлива (4-цил.) |
| 6 | 10 | клапан насоса вторичного воздуха (6-цил.), лямбда-зонды (4-цил.) |
| 7 | 10 | установочные клапаны разводки проводов перед двигателем |
| 8 | 20/30 | катушки зажигания (4-цил.)/катушки зажигания (6-цил.) |
| 9 | 25 | двигатель (блок управления) |
| 10 | 10 | насос обратной подачи воды |
| 11 | 5 | питание (педаль сцепления, педаль тормоза) |
| 12 | 10 | фильтр с активированным углем/регулирование давления наддува – клапан (4-цил.) |

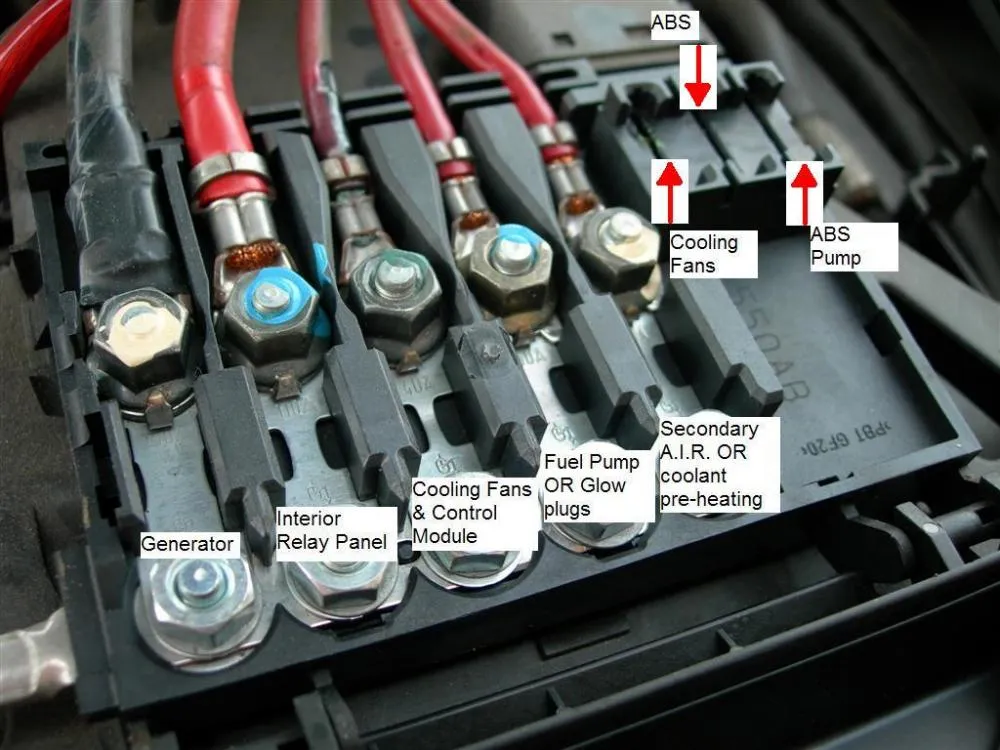

Главный блок предохранителей на аккумуляторе
Электросхема Audi TT
Всю информацию о электросхеме и электрооборудовании Audi TT можете узнать в данной книге: “скачать“
Частые вопросы: предохранители и реле Audi TT (1998–2014)
Где находится блок предохранителей на Audi TT (1998–2014)?
Где искать блоки на Audi TT (1998–2014): панель управления; Радио, противоугонный сенсор салона; модуль рулевой колонки. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi TT (1998–2014)?
Найдите позицию прикуривателя в таблице на странице Audi TT (1998–2014) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi TT (1998–2014) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi TT (1998–2014)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi TT (1998–2014)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi TT (1998–2014)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi TT (1998–2014)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
