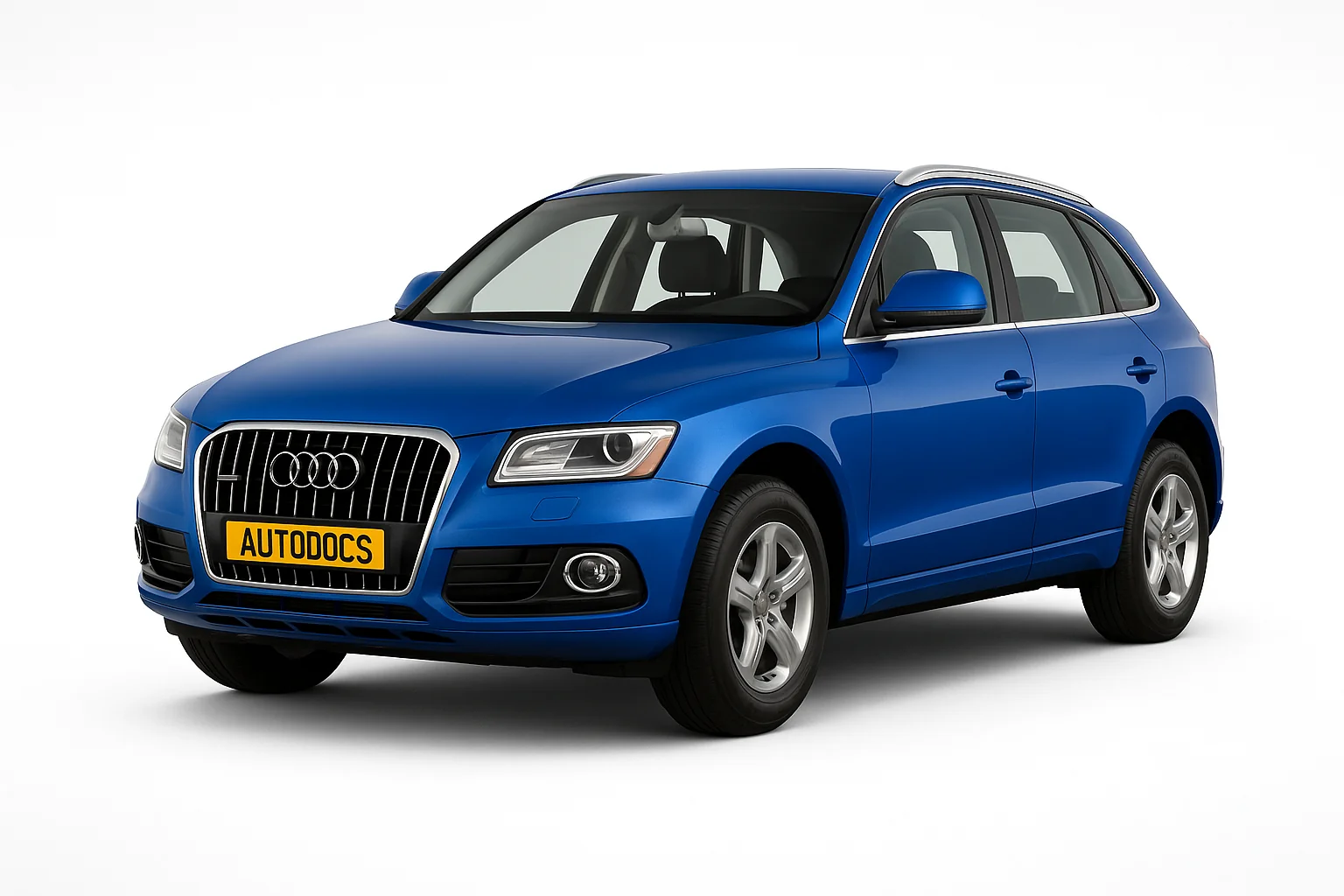

Audi Q5 — кроссовер первого поколения Audi Q5, выпускавшийся в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi Q5. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Реклама
Содержание
- Местах расположения блоков реле и предохранителей в audi q5
- Блок предохранителей в водоотводящем коробе
- Блок предохранителей в правом торце передней панели
- Блоки на кронштейне управления бортовой сетью
- Блок реле и предохранителей в багажнике -SF-
- Блок предохранителей на плюсовом контакте АКБ audi q5
- Блок предохранителей в левой части передней панели
- Блок реле и предохранителей в коммутационном блоке
- Руководство по эксплуатации
- Частые вопросы: предохранители и реле Audi Q5 (2008–2017)
Наш материал предоставляет только общее описание системы электропитания, блоков реле и предохранителей в Audi Q5. Корректную информацию для Вашего автомобиля сверяйте с вашей книгой по эксплуатации либо иной актуальной информацией.
Местах расположения блоков реле и предохранителей в audi q5
- Блок предохранителей и разъём для запуска двигателя от внешнего источника тока в водоотводящем коробе;
- Блок предохранителей в правой части передней панели. Установленные в нём предохранители обозначаются на электросхеме «SC». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
- Блок реле и кронштейн блок управления бортовой сети в пространстве для ног со стороны водителя;
- Блок предохранителей и реле и узловой концентратор шины CAN в багажном отсеке справа. Установленные в нём предохранители обозначаются на электросхеме «SF». К этим предохранителям клиент может получить доступ самостоятельно, сняв вещевое отделение в задней правой части багажного отсека4
- Главный блок предохранителей на плюсовом выводе АКБ;
- Коммутационный блок и узловой концентратор шины CAN в нижней части левой стойки A;
- Блок предохранителей в левой части передней панели. Установленные в нём предохранители обозначаются на электро схеме «SB». К этим предохранителям клиент может получить доступ самостоятельно, сняв боковую накладку передней панели;
- Блок реле и предохранителей в коммутационном блоке E-Box.

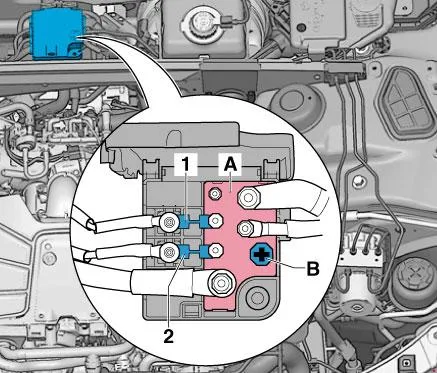

Блок предохранителей в водоотводящем коробе
Для автомобилей до 2012 г. в.
A – Разветвитель 2 для клеммы 30 -TV22-
B – Розетка для запуска от внешнего источника питания -U6-
| № | A | Назначение |
|---|---|---|
| 1 | 40(2) /60(1) | Блок управления вентилятора 400 Вт блок управления вентилятора 600 Вт 2) 1) |
| 2 | 110 | Блок управления вентилятора 400 Вт |
1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются -S204- (600 Вт) и -S205- (400 Вт).
2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются -S204- (400 Вт) и -S205- (400 Вт).

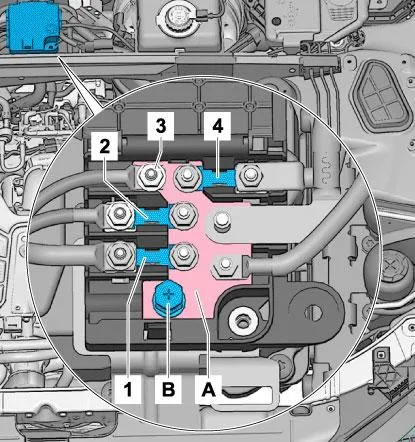

Для автомобилей c высоковольтной системой либо с 2012 г. в.
Описание
A – Разветвитель 2 для клеммы 30 -TV22-
B – Розетка для запуска от внешнего источника питания -U6
| № | A | Функция/компонент |
|---|---|---|
| 1 | 40/60 | Управление вентилятора 400 Вт(2), Силовой и управляющий блок электропривода -JX1-(1) |
| 2 | 40/175 | Управление вентилятора 400 Вт, Управление вентилятор 600 Вт / Управление вентилятор 1000 Вт(3) |
| 3 | – | Питание предохранителя -S126-, Предохранителя -S328- |
| 4 | 110 | Блок управления усилителя руля -J500- |
1) На автомобилях с системой управления вентиляторами мощностью 1000 Вт устанавливаются S204 (600 Вт) и S205 (400 Вт).
2) На автомобилях с системой управления вентиляторами мощностью 800 Вт устанавливаются S204 (400 Вт) и S205 (400 Вт).
3) Для автомобилей с высоковольтной системой.

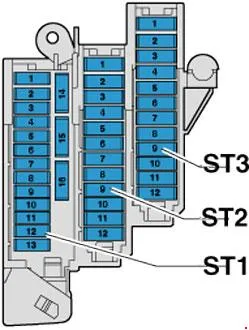

Блок предохранителей в правом торце передней панели
| № | A | Назначение |
|---|---|---|
| Предохранители в блоке предохранителей ST1 (черный) | ||
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | 5 | Блок управления рулевой колонки -J527- |
| 6 | – | Не используется |
| 7 | 5 | Разъём, 16-контактный -T16- , диагностический разъем |
| 8 | 5 | Диагностический интерфейс шин данных -J533- |
| 9 | 5(1) | Реле малой мощности нагрева -J359- Реле 2 свечей накаливания ОЖ -J390- Блок управления дополнительного воздушного отопителя -J604- 1) |
| 10 | – | Не используется |
| 11 | – | Не используется |
| 12 | – | Не используется |
| Предохранители в кронштейне предохранителей ST2 (коричневый) | ||
| 1 | 5 | CD-чейнджер -R41- DVD-чейнджер -R161- разъем для внешних аудиоисточников -R199- |
| 2 | 5 | Переключающий модуль для Charisma -E592- |
| 3 | 5(2,3)/20(4,5) | Дисплей блока управления передней панели управления, индикации и выдачи информации -J685- блок управления электроники информирования 1 -J794- Radio -R- 3) 5) |
| 4 | 5 | Блок управления комбинации приборов -J285- |
| 5 | 5 | Диагностический интерфейс шин данных -J533- |
| 6 | 5 | Выключатель доступа и разрешения пуска двигателя -E415- |
| 7 | 5 | Переключатель освещения -E1- |
| 8 | 40 | Переключатель освещения -J126- |
| 9 | 5 | Блок управления ELV -J764- |
| 10 | 10 | Блок управления Climatronic -J255- |
| 11 | 10 | Разъём, 16-контактный -T16- , диагностический разъем |
| 12 | 5 | Блок управления рулевой колонки -J527- |
Реклама
1) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
2) Только для а/м с магнитолой (CAN) и внешним усилителем
3) Только для автомобилей с MMI (MOST)
4) Только для а/м с магнитолой chorus с акустической системой Basic (с ноября 2009)
5) Только для а/м с магнитолой chorus /concert / symphony с акустической системой Basic (с мая 2010 г.)
Блоки на кронштейне управления бортовой сетью
Кронштейн реле/предохранителей -J519- (3)
| № | A | Функция/компонент |
|---|---|---|
| А | 40(2) /30(1) |
Предохранитель 1 блока управления ABS -S123- (2) Предохранитель клеммы 30 прицепа -S77- (1) |
| Реле | ||
| 1 | Не используется | |
| 2 | Реле циркуляционного насоса -J160-(3) Реле звукового сигнала -J413- Реле зеркала заднего вида с автоматическим затемнением -J910-(4) Реле вакуумного насоса -J318-(6) |
|
| 3 | Реле электропитания клеммы 15 -J329- | |
| 4 | Блок управления дистанционного управления противоугонной сигнализации такси -J601-(5) Блок управления для спецавтомобилей -J608-(5) Реле учебного автомобиля -J746-(7) |
|
1) Только для автомобилей с правым рулем
2) Только для автомобилей с левым рулем
3) Действительно до мая 2009 г. для автомобилей с 3,2 л 6-цилиндровым бензиновым двигателем без автономного отопителя
4) Только для а/м с системой запуск-остановка
5) Только для спецавтомобилей
6) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
7) Только для учебных автомобилей

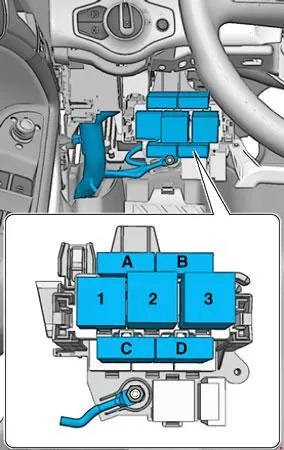

3-секционный блок реле и предохранителей
| № | A | Предохранитель |
|---|---|---|
| A | – | Не используется |
| B | – | Не используется |
| C | 40 | Предохранитель дополнительного отопителя -S126- |
| D | 60 | Предохранитель 2 дополнительного отопителя -S328- |
| Реле | ||
| 1 | Блок управления дополнительного воздушного отопителя -J604- | |
| 2 | Реле малой мощности нагрева -J359- (только для автомобилей с дизельным двигателем) | |
| 3 | Реле большой мощности нагрева -J360- (только для автомобилей с дизельным двигателем) | |
Блок реле и предохранителей в багажнике -SF-
Находится за правой боковой обшивкой.
Общая схема блока предохранителей в багажнике
Таблица с описанием схемы
| № | A | Назначение |
|---|---|---|
| Предохранители в блоке предохранителей ST1 (черный) | ||
| 1 | 30/10(7) | Блок управления 2 крышки багажника -J756- (до 2009 года) Цифровая рация -R247- (с 2013 года) 7) |
| 2 | 10(7) | Разделительное реле рации, реле рации -J84- (с 2013 года) 7) |
| 3 | 30/15(1,7) | Блок управления крышки багажника -J605- (до 2009 года) Блок управления системы сигнализации -J616- (с 2010 года) Выключатель подсветки пространства для ног -E295- (с 2013 года) Выключатель предупредительного зуммера -E296- (с 2013 года) Блок управления для спецавтомобилей -J608- (с 2013 года) Блок управления сигнальной установки -J616- (с 2013 года) 7) |
| 4 | 5/15(1,7) | Разъём, 2-контактный, сине-лиловый -T2da- (до 2009 года) Разъём, 2-контактный, сине-лиловый -T2db- (до 2009 года) Блок управления системы сигнализации -J616- (с 2010 года) Датчик на педали для предупредительного зуммера со стороны переднего пассажира -F349- (с 2013 года) Зуммер и гонг -H3- (с 2013 года) 7) |
| 5 | 5 | Панель управления для спец. сигналов -E507- (с 2010 года) Блок управления сигнальной установки -J616- (с 2010 года) |
| 6 | 3 | Панель управления для спец. сигналов -E507- (с 2010 года) Блок управления сигнальной установки -J616- (с 2010 года) Блок управления тахографа -J621- (с 2010 года) Разъём, 3-контактный -T3d- (с 2010 года) Регистратор данных ДТП (с 2010 года) |
| 7 | 20 | Блок управления для спецавтомобилей -J608- (с 2010 года) |
| 8 | 10 | Регистратор данных ДТП (с 2010 года) |
| 9 | 10 | Розетка 4 на 12 В -U20- (с 2010 года) |
| 10 | 10 | Разделительное реле рации, реле рации -J84- (с 2010 года) Реле проблесковых маячков -J630- (с 2013 года) Левый проблесковый маячок -M47- (с 2013 года) Правый проблесковый маячок -M48- (с 2013 года) |
| 11 | 10 | Разделительное реле рации, реле рации -J84- (с 2010 года) Разделительное реле рации 2, реле рации -J888- (с 2013 года) Рация -R8- (с 2013 года) |
| 12 | – | Не используется |
| Предохранители в блоке предохранителей ST2 (черный) | ||
| 1 | 5/30(1,7) | Блок управления системы контроля давления в шинах -J502- (до 2009 года) Блок управления 2 крышки багажника -J756- (с 2010 года) 7) |
| 2 | 15 | Блок управления распознавания прицепа -J345- |
| 3 | 20 | Блок управления распознавания прицепа -J345- |
| 4 | 20 | Блок управления распознавания прицепа -J345- |
| 5 | 5 | Клавиша электромеханического стояночного тормоза -E538- (до 2009 года), (с 2013 года) Клавиша AUTO HOLD -E540- (с 2010 года) |
| 6 | 15 | Блок управления системы электронного регулирования демпфирования -J250- |
| 7 | 30 | Блок управления электромеханического стояночного тормоза -J540- |
| 8 | 30 | Центральный блок управления систем комфорта -J393- |
| 9 | 5(2)/35 | Блок управления системы полного привода -J492- Блок управления системы контроля давления воздуха в шинах -J502- (2) |
| 10 | 30 | Центральный блок управления систем комфорта -J393- |
| 11 | 20 | Центральный блок управления систем комфорта -J393- |
| 12 | 5 | Блок управления интерфейсов системы местонахождения автомобилей -J843- Блок управления системы диагностики утечек топливного бака -J909- (с 2010 года) Диагностический насос топливной системы -V144- (с 2010 года) |
| Предохранители в блоке предохранителей ST3 (коричневый) | ||
| 1 | 30 | Блок управления крышки багажника -J605- (с 2010 года) |
| 2 | 15/20(7) | Блок управления переднего правого сиденья с обогревом -J799- Реле розеток -J807- (с 2013 года) Прикуриватель -U1- (с 2013 года) Розетка на 12 В -U5- (с 2013 года) Инвертор с розеткой, 12 В-230 В -U13- (с 2013 года) Розетка 2 на 12 В -U18- (с 2013 года) Розетка 3 на 12 В -U19- (с 2013 года) 7) |
| 3 | 7.5/15(2)/40(1,7) | Магнитола -R- (до 2009 года) Устройство приема и передачи сигнала телефона -R36- (до 2009 года) TV-тюнер -R78- (до 2009 года) Усилитель мобильного телефона -R86- (до 2009 года) Крепление телефона -R126- (до 2009 года) Разъём, 18-конатктный, черный -T18a- (до 2009 года) Стабилизатор напряжения -J532- (с 2010 года), (с 2013 года) Блок управления для регулирования АКБ -J840- (с 2010 года) 2) 7) |
| 4 | 30(4,7)/40(1) | Блок управления цифрового акустического пакета -J525- (до 2009 года), (с 2013 года) Магнитола -R- (до 2009 года), (с 2013 года) Стабилизатор напряжения -J532- (с 2010 года), (с 2013 года) Реле разблокировки вентилятора -J937- (с 2010 года) 7) 1) |
| 5 | 7.5/25(7) | Блок управления электроники информирования 1 -J794- Не используется (с 2010 года) Инвертор с розеткой, 12 В-230 В -U13- (с 2013 года) 7) |
| 6 | 30 | Блок управления дополнительного отопителя -J364- |
| 7 | 30 | Блок управления электромеханического стояночного тормоза -J540- |
| 8 | 30 | Выключатель регулировки подогрева левого заднего сиденья -E128- Выключатель регулировки подогрева правого заднего сиденья -E129- |
| 9 | 30 | Блок управления двери со стороны переднего пассажира -J387- Блок управления задней правой двери -J389- |
| 10 | 5 | Радиоприемник автономного отопителя -R64- |
| 11 | 15 | Блок управления двери со стороны переднего пассажира -J387- Блок управления задней правой двери -J389- |
| 12 | 5(4,7)/30(1) | Блок управления камеры заднего вида -J772- (до 2009 года) Блок управления системы дозирования присадки -J880- (с 2010 года) Устройство приема и передачи сигнала телефона -R36- (с 2013 года) Усилитель мобильного телефона -R86- (с 2013 года) Крепление телефона -R126- (с 2013 года) 7) 1) |
| Предохранители в кронштейне предохранителей ST4 (красный) | ||
| 1 | 15 | Розетка 2 на 12 В -U18- Не используется (с 2013 года) |
| 2 | 15 | Розетка на 12 В -U5- Инвертор с розеткой, 12 В-230 В -U13- (с 2010 года) Держатель напитков с нагревательным и охлаждающим элементом -Z105- (с 2010 года) Не используется (с 2013 года) |
| 3 | 15 | Розетка 3 на 12 В -U19- Не используется (с 2013 года) |
| 4 | 15 | Прикуриватель -U1- Не используется (с 2013 года) |
| 5 | 5 | Блок управления парковочного автопилота -J791- Не используется (с 2010 года), (с 2013 года) |
| 6 | 5 | Штекерный разъем 18-контактный -T18a- (до 2009 года) Разъём, 2-контактный, в спинке сиденья водителя -T2dy- (с 2010 года) Разъём, 2-контактный, в спинке сиденья переднего пассажира -T2dz- (с 2010 года) Не используется (с 2013 года) |
| 7 | 5/7.5(1) | Блок управления системы регулирования дистанции -J428- (до 2009 года) Блок управления парковочного автопилота -J791- (с 2010 года) Не используется (с 2013 года) 1) |
| 8 | 15 | Электродвигатель очистителя заднего стекла -V12- Не используется (с 2013 года) |
| 9 | 5 | Клавиша AUTO HOLD -E540- Не используется (с 2013 года) |
| 10 | 5 | Блок управления 2 ассистента смены полосы движения -J770- Не используется (с 2013 года) |
| 11 | 5 | Выключатель регулировки подогрева левого заднего сиденья -E128- Выключатель регулировки подогрева правого заднего сиденья -E129- (до 2009 года) Не используется (с 2013 года) |
| 12 | 5 | Выключатель предупредительного светового сигнала -E3- (до 2009 года) Блок управления подушек безопасности -J234- (до 2009 года) Блок управления системы распознавания занятости сиденья -J706- (до 2009 года) Контрольная лампа отключения подушки безопасности переднего пассажира -K145- (до 2009 года) Блок управления системы электронного регулирования демпфирования -J250- (с 2010 года) Блок управления системы распознавания прицепа -J345- (с 2010 года) Блок управления полного привода -J492- (с 2010 года) Стабилизатор напряжения -J532- (с 2010 года) Блок управления электромеханического стояночного тормоза -J540- (с 2010 года) Не используется (с 2013 года) |
| Предохранители в блоке предохранителей ST5 (черный) | ||
| 1 | 15 | Блок управления переднего правого сиденья с обогревом -J799- (с 2013 года) |
| 2 | 5(8) | Реле внутреннего зеркала с автоматическим затемнением -J910- Внутреннее зеркало заднего вида с автоматическим затемнением -Y7 8) |
| 3 | 15/20(3)/30(1,7) | Блок управления системы сигнализации -J616- (до 2009 года) Блок управления цифрового акустического пакета -J525- (с 2010 года) Магнитола -R- (с 2010 года) Питание колодки предохранителей 2 -ST2- (с 2013 года) С предохранителя 1 на блоке предохранителей D -SD1- до предохранителя 4 на блоке предохранителей D -SD4- (с 2013 года) 3) 7) |
| 4 | 15/7.5(1,7) | Блок управления системы сигнализации -J616- (до 2009 года) Блок управления электроники информирования 1 -J794- (с 2010 года), (с 2013 года) 7) |
| 5 | 5(4,5,7)/7.5(6) | Панель управления для специсигналов -E507- (до 2009 года) Блок управления сигнальной установки -J616- (до 2009 года) Магнитола -R- (с 2010 года), (с 2013 года) Устройство приема и передачи сигнала телефона -R36- (с 2010 года) TV-тюнер -R78- (с 2010 года), (с 2013 года) Усилитель мобильного телефона -R86- (с 2010 года) Крепление телефона -R126- (с 2010 года) Разъём, 18-конатктный, черный -T18a- (с 2010 года) Блок управления устройства для считывания чип-карт -J676- (с 2013 года) 7) 6) |
| 6 | 10/5(1,7) | Панель управления для спецсигналов -E507- (до 2009 года) Блок управления сигнальной установки -J616- (до 2009 года) Блок управления тахографа -J621- (до 2009 года) Разъём, 3-контактный -T3d- (до 2009 года) Регистратор данных ДТП (до 2009 года) Блок управления камеры заднего вида -J772- (с 2010 года), (с 2013 года) 7) |
| 7 | 20/5(1) /30(7) |
Блок управления для спецавтомобилей -J608- (до 2009 года) Усилитель для мобильного телефона -R86- (с 2010 года) Реле обогрева заднего стекла -J9- (с 2013 года) Обогрев заднего стекла -Z1- (с 2013 года) 1) 7) |
| 8 | 10/5(7)/7.5(1) | Регистратор данных ДТП (до 2009 года) Блок управления системы регулирования АКБ -J840- (с 2010 года) Комплект для подключения мультимедийной системы: Разъём, 2-контактный, в спинке сиденья водителя -T2dy- (с 2013 года) разъём, 2-контактный, в спинке сиденья переднего пассажира -T2dz- (с 2013 года) 7) 1) |
| 9 | 10 | Розетка 4 на 12 В -U20- (до 2009 года) |
| 10 | 10 | Разделительное реле рации, реле рации -J84- (до 2009 года) |
| 11 | 10/30(7) | Разделительное реле рации, реле рации -J84- (до 2009 года) Блок управления системы дозирования присадки -J880- (9) (с 2013 года) 7) |
| 12 | 10(7)/15(8) | Блок управления системы дозирования присадки -J880- (7) блок управления для регулирования АКБ -J840- (8) |
| Отдельные предохранители на блоке предохранителей F -SF- | ||
| H | 40 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- (с 2013 года) |
| Реле | ||
| A | Не используется | |
| B | Разделительное реле рации, реле рации -J84-(11)(до января 2011 года) Реле разблокировки вентилятора -J937-(2) Реле системы дозирования присадки -J963-(9) |
|
| C | Реле обогрева заднего стекла -J9- (до января 2011 года) Разделительное реле рации, реле рации -J84-(11) |
|
| D | Не используется (до января 2011 года) Реле обогрева заднего стекла -J9- |
|
| E | Реле розеток -J807- | |
Предохранители отвечающие за прикуриватели находятся в данном блоки, смотрите описание красной и черной панели.
1) Автомобили с 2010 года
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для а/м с магнитолой (CAN) с акустической системой Basic (до ноября 2009)
4) Автомобили до 2009 года
5) Автомобили с мая 2010 года
6) Автомобили до апреля 2010 года
7) Автомобили с 2013 года
8) Только для автомобилей с системой запуск/остановка
9) Только для автомобилей с SCR системой
10)Только для автомобилей с высоковольтной системой
11)Только для спецавтомобилей.

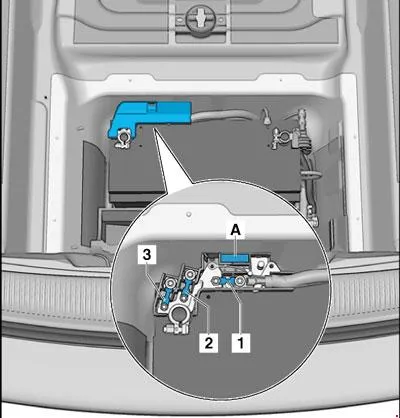

Блок предохранителей на плюсовом контакте АКБ audi q5
| № | A | Назначение |
|---|---|---|
| 1 | 110 | Питание бортовой сети Питание компонентов двигателя Реле системы дозирования присадки -J963- |
| 2 | 110 | Питание бортовой сети Питание компонентов двигателя Предохранитель для блока управления ABS -S123- |
| 3 | 40/50/110/80 | Опция для автошкол Опция для прокатных автомобилей Опция для а/м органов власти Предохранитель блока управления ABS -S123- |
Реклама
Блок предохранителей в левой части передней панели
Вариант 1
| № | A | Функция/компонент |
|---|---|---|
| 1 | 15 | Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| 2 | 5 | Датчик уровня и температуры масла -G266- |
| 3 | 5 | Блок управления двигателя -J623- Силовой и управляющий модуль электропривода -JX1- |
| 4 | 5 | Блок управления двигателя -J623- |
| 5 | 5(4,5)/10(1,2,3) | Запорный клапан ОЖ -N82- Клапан регулятора давления топлива -N276- Расходомер воздуха -G70- 5) 3) |
| 6 | 15 | Блок управления двигателя -J623- |
| 7 | 10(3,4,5)/15(1,2) | Исп. элемент 1 системы изменения фаз газораспределения -F366- BIS Исп. элемент 8 системы изменения фаз газораспределения -F373- Реле насоса подачи вторичного воздуха -J299- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Клапан подачи вторичного воздуха -N112- Электромагнитный клапан левой электрогидравлической опоры опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры опоры двигателя -N145- Клапан 1 системы изменения фаз газораспределения -N205- Перепускной клапан турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан заслонки ОГ 1 -N321- Запорный клапан ОЖ Climatronic -N422- Клапан регулятора давления масла -N428- Насос прокачки ОЖ после выкл. двигателя -V51- Насос ОЖ высокотемпературного контура -V467- 5) 2) |
| 8 | 5(4,5)/10(6)/15(1) | Силовой и управляющий блок электропривода -JX1- NOx-датчик -G295- NOx-датчик 2 -G687- Блок управления NOx-датчика -J583- Блок управления NOx-датчика 2 -J881- Реле усилителя тормозов -J569- 5) 6) 1) |
| 9 | 5 | Блок управления двигателя -J623- |
| 10 | 10(4,5)/15(1,2,3) | Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после нейтрализатора -Z29- Блок управления усилителя руля -J500- 5) 3) |
| 11 | 5 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- Вентилятор радиатора 2 -V177- |
| 12 | 5 | Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| 13 | 5(2) | Блок управления компрессора климатической установки -J842- Электрический компрессор климатической установки -V470- 2) |
| 14 | 5(4)/20(1,2,3) | Реле питания 2 компонентов двигателя -J976- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Запорный клапан ОЖ Climatronic -N422- Насос радиатора системы рециркуляции ОГ -V400- 4) 3) |
| 15 | 5 | Блок управления усилителя руля -J500- Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- |
| 16 | 15 | Термостат радиатора двигателя с управлением по параметрической кривой -F265- Блок управления свечей накаливания -J179- Реле насоса подачи вторичного воздуха -J299- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Реле дополнительного насос ОЖ -J496- Реле контура охлаждения КП -J696- Электромагнитный клапан ограничения давления наддува -N75- Нагревательное сопротивление системы вентиляции картера двигателя -N79- Электромагнитный клапан 1 абсорбера -N80- Клапан подачи вторичного воздуха -N112- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Клапан байпасной заслонки воздушного фильтра -N275- Клапан подачи вторичного воздуха 2 -N320- Переключающий клапан системы рециркуляции ОГ -N345- Клапан регулятора давления масла -N428- Клапан ОЖ КП -N488- Клапан ОЖ ГБЦ -N489- Исп. элемент регулятора температуры двигателя -N493- Насос охлаждения наддувочного воздуха -V188- Клапан системы вентиляции картера двигателя -V546- |
| 17 | 10(2)/15(3) | Насос ОЖ низкотемпературного контура -V468- Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- 2) 3) |
| Реле | ||
| A | Блок управления свечей накаливания -J179-(7) Реле электропитания электронных компонентов двигателя -J757-(8,9) |
|
| B | Реле стартера -J53- Реле стартера 2 -J695- |
|
| C | Реле насоса вторичного воздуха -J299-(8,2) | |
| D | Реле электропитания клеммы 30 -J317-(7) Реле питания Motronic -J271-(8,9) |
|
| E | Реле топливного насоса -J17-(7) Реле дополнительного топливного насоса -J832-(7) Реле прокачки ОЖ после выкл. двигателя -J151-(8) Реле дополнительного насоса системы охлаждения -J496-(9) Реле гидравлического насоса КП -J510-(2) Реле контура охлаждения КП -J696- |
|
| F | Не используется | |
1) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI поколения 3)
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л TFSI )
4) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI)
5) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI)
6) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л TDI BIN 5)
7) Только для автомобилей с дизельным двигателем
8) Только для автомобилей с 4-цилиндровым бензиновым двигателем
9) Только для автомобилей с 6-цилиндровым бензиновым двигателем
Вариант 2
| № | A | Назначение |
|---|---|---|
| Предохранители в блоке предохранителей ST1 (черный) | ||
| 1 | 5 | Блок управления системы активного рулевого управления -J792- |
| 2 | 5 | Датчик на педали сцепления -F36- Датчик на педали сцепления для запуска двигателя -F194- Датчик положения педали сцепления -G476- Не используется (с 2010 года) Блок управления ABS -J104- (с 2013 года) |
| 3 | 5 | Панель управления системы открывания гаражных ворот -E284- Блок управления системы открывания гаражных ворот -J530- Клавиша ASR и ESP -E256- (с 2013 года) Клавиша парковочного ассистента -E266- (с 2013 года) Панель управления системы открытия ворот гаража -E284- (с 2013 года) Клавиша электромеханического стояночного тормоза -E538- (с 2013 года) Клавиша AUTO HOLD -E540- (с 2013 года) Датчик состава воздуха -G238- (с 2013 года) Датчик давления и температуры хладагента -G395- (с 2013 года) Блок управления обогрева сиденья -J882- (с 2013 года) Реле внутреннего зеркала заднего вида с автоматическим затемнением -J910- (с 2013 года) Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- (с 2013 года) |
| 4 | 10 | Блок управления ассистента движения по полосе -J759- |
| 5 | 5/15(9) | Датчик состава воздуха -G238- Блок управления защиты от корпусного шума -J869- (с 2013 года) Блок управления создания шума двигателя -J943- (с 2013 года) 9) |
| 6 | 5/15(9) | Регулятор корректора фар -E102- Блок управления корректора фар -J431- (до 2013 года) Силовой модуль правой фары -J668- (до 2013 года) Блок управления корректора фар и адаптивного освещения -J745- Исп. двигатель корректора левой фары -V48- (до 2009 года) и (с 2013 года) Исп. двигатель корректора правой фары -V49- (до 2009 года) и (с 2013 года) Передняя левая фара -MX1- (с 2010 года) и (с 2013 года) Передняя правая фара -MX2- (с 2010 года) и (с 2013 года) 9) |
| 7 | 5 | Силовой модуль левой фары -J667- Передняя левая фара -MX1- (с 2013 года) |
| 8 | 5 | Блок управления бортовой сети -J519- (до 2013 года) Блок управления системы электронного регулирования демпфирования -J250- (с 2013 года) Блок управления системы распознавания прицепа -J345- (с 2013 года) Центральный блок управления систем комфорта -J393- (с 2013 года) Блок управления системы полного привода -J492- (с 2013 года) Стабилизатор напряжения -J532- (с 2013 года) Блок управления электромеханического стояночного тормоза -J540- (с 2013 года) |
| 9 | 5 | Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- (до 2009 года) Блок управления системы регулирования дистанции -J428- (с 2010 года) и (с 2013 года) |
| 10 | 5 | Блок управления датчиков селектора -J587- Датчик положения педали сцепления -G476- (с 2010 года) и (с 2013 года) Электромагнит блокировки селектора -N110- |
| 11 | 5 | Нагревательный резистор левой форсунки -Z20- (до 2013 года) Нагревательный резистор правой форсунки -Z21- (до 2013 года) Блок управления ассистента смены полосы движения -J769- (с 2013 года) Блок управления 2 ассистента смены полосы движения -J770- (с 2013 года) |
| 12 | 5 | Датчик давления и температуры хладагента -G395- (до 2013 года) Блок управления бортовой сети -J519- (с 2013 года) |
| Дополнение для блоков предохранителей с 2010 года | ||
| 13 | 5 | Разъём, 18-контактный -T18a- (до 2013 года) Блок управления подушек безопасности -J234- (с 2013 года) Блок управления системы распознавания занятости сиденья -J706- (с 2013 года) Контрольная лампа отключения подушки безопасности переднего пассажира -K145- (с 2013 года) |
| 14 | 5/15(9) | Клавиша предупредительного светового сигнала -E229- (до 2013 года) Блок управления подушек безопасности -J234- (до 2013 года) Блок управления системы распознавания занятости сиденья -J706- (до 2013 года) Контрольная лампа предупредительной световой сигнализации -K6- (до 2013 года) Электродвигатель очистителя заднего стекла -V12- (с 2013 года) 9) |
| 15 | 25/10(9) | Блок управления ABS -J104- (до 2013 года) Блок предохранителей 2 -ST2- на колодке предохранителей C -SC- (до 2013 года) Блок предохранителей 1 -ST1- на колодке предохранителей D -SD- (до 2013 года) Блок предохранителей 4 -ST4- на колодке предохранителей F -SF- (до 2013 года) Питание колодки предохранителей 1 -ST1-блок предохранителей D -SD- (с 2013 года) 9) |
| 16 | 40 | Реле стартера -J53- Реле 2 стартера -J695- Колодка предохранителей 1 -ST1- с предохранителем 3 на блоке предохранителей B -SB3- Колодка предохранителей 1 -ST1- с предохранителем 12 на блоке предохранителей B -SB12- Колодка предохранителей 1 -ST1-предохранитель 15 на блоке предохранителей B -SB15- (с 2013 года) |
| Предохранители в кронштейне предохранителей ST2 (коричневый) | ||
| 1 | 5 | Реле циркуляционного насоса -J160- (до 2009 года) Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- (с 2010 года) Клапан заслонки ОГ -N220- (с 2013 года) |
| 2 | 5 | Датчик на педали сцепления -F36- (до 2009 года) Датчик на педали сцепления для запуска двигателя -F194- (до 2009 года) Датчик положения педали сцепления -G476- Датчик стоп-сигналов -F- (с 2010 года) и (с 2013 года) датчик положения педали тормоза -G100- (с 2010 года) |
| 3 | 20(3)/25(1,2,4,9) | Топливный подкачивающий насос -G6- Блок управления топливного насоса -J538- 3) 9) |
| 4 | 5(8)/10/25(2) | Реле вакуумного насоса -J318- (с 2010 года) и (с 2013 года) Реле циркуляционного насоса -J160- Насос подачи присадки -V437- (с 2010 года) и (с 2013 года) Датчик положения педали сцепления -G476- (с 2013 года) Датчик давления системы дозирования присадки -G686- (с 2013 года) Блок управления системы дозирования присадки -J880- (с 2013 года) Нагреватель насоса подачи присадки -Z103- (с 2013 года) 8) 2) |
| 5 | 15(7)/30(6) | Блок управления бортовой сети -J519- Блок управления вентиляции переднего левого сиденья -J800- 7) 6) |
| 6 | 5(2,9)/10 | Блок управления ABS -J104- 9) |
| 7 | 25/15(9) | Высокотональный звуковой сигнал -H2- (с 2013 года) Низкотональный звуковой сигнал -H7- (с 2013 года) Реле звукового сигнала -J413- (до 2013 года) 9) |
| 8 | 30 | Блок управления двери со стороны водителя -J386- блок управления задней левой двери -J388- |
| 9 | 30 | Блок управления электродвигателя стеклоочистителей -J400- |
| 10 | 25 | Блок управления ABS -J104- |
| 11 | 15/30(9) | Блок управления двери со стороны водителя -J386- Блок управления задней левой двери -J388- 9) |
| 12 | 5 | Датчик дождя и освещенности -G397- |
| Предохранители в кронштейне предохранителей ST3 (красный) | ||
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | 10 | Выключатель регулировки поясничного подпора сиденья водителя -E176- Выключатель регулировки поясничного подпора сиденья переднего пассажира -E177- |
| 4 | 35 | Блок управления системы активного рулевого управления -J792- |
| 5 | 10 | нагревательный элемент держателя для напитков -Z105- |
| 6 | 35 | Блок управления бортовой сети -J519- |
| 7 | 20 | Блок управления бортовой сети -J519- |
| 8 | 30 | Блок управления бортовой сети -J519- |
| 9 | 20 | Блок управления сдвижного люка -J245- |
| 10 | 30 | Блок управления бортовой сети -J519- |
| 11 | 20 | Блок управления шторки люка -J394- |
| 12 | 5 | Сигнал сигнализации -H12- Датчик противоугонной системы -G578- |
1) Только для автомобилей с бензиновым двигателем
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
3) Только для автомобилей с дизельным двигателем (без J538)
4) Только для автомобилей с дизельным двигателем (с J538)
5) Только для автомобилей с левым рулем
6) Только для автомобилей без вентиляции сидений
7) Только для автомобилей с вентиляцией сидений
8) Автомобили до 2009 года (включительно)
9) Автомобили с 2013 года
Блок реле и предохранителей в коммутационном блоке
Находится около мотора
| № | A | Функция/компонент |
|---|---|---|
| 1 | 15 | Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| 2 | 5 | Датчик уровня и температуры масла -G266- |
| 3 | 5 | Расходомер воздуха -G70- Блок управления двигателя -J623- Силовой и управляющий модуль электропривода -JX1-(10) |
| 4 | 5 | Блок управления двигателя -J623- |
| 5 | 10(2,10)/15(3,4,5,6,7,8)/20(1) | Блок управления свечей накаливания -J179- Реле насоса подачи вторичного воздуха -J299- Модуль дроссельной заслонки -J338- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Электромагнитный клапан ограничения давления наддува -N75- Нагревательный системы вентиляции картера двигателя -N79- Электромагнитный клапан 1 абсорбера -N80- Клапан подачи вторичного воздуха -N112- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Клапан переключения регистра впускного коллектора -N156- Клапан байпасной заслонки воздушного фильтра -N275- Клапан регулятора давления топлива -N276- Клапан дозирования топлива -N290- Клапан форсунки цилиндра 9 -N299- Клапан заслонки впускного коллектора -N316- Клапан подачи вторичного воздуха 2 -N320- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Клапан регулятора давления масла -N428- Диагностический насос насос топливной системы -V144- Запорный клапан ОЖ -N82- (10) 8) 1) |
| 6 | 15 | Блок управления двигателя -J623- |
| 7 | 10(1,4,5,6,7,8)/15(2,3,10) | Исп. элемент 1 системы изменения фаз газораспределения -F366- BIS Исп. элемент 8 системы изменения фаз газораспределения -F373- Исп. элемент 9 системы изменения фаз газораспределения -F374- BIS Исп. элемент 12 системы изменения фаз газораспределения -F377- Реле прокачки ОЖ после выкл. двигателя -J151- Реле дополнительного насоса ОЖ -J496- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Клапан 1 системы изменения фаз газораспределения -N205- Клапан 2 системы изменения фаз газораспределения -N208- Перепускной клапан турбонагнетателя -N249- Клапан регулятора давления топлива -N276- Клапан дозирования топлива -N290- Клапан заслонки впускного коллектора -N316- Клапан 1 системы изменения фаз газораспределения на выпуске -N318- Клапан 2 системы изменения фаз газораспределения на выпуске -N319- Запорный клапан ОЖ Climatronic -N422- Клапан регулятора давления масла -N428- Диагностический насос топливной системы -V144- Насос охлаждения наддувочного воздуха -V188- Реле насоса подачи вторичного воздуха -J299- (10) Клапан подачи вторичного воздуха -N112- (10) Клапан заслонки ОГ 1 -N321- (10) Насос прокачки ОЖ после выкл. двигателя -V51- (10) Насос ОЖ высокотемпературного контура -V467- (10) 8) |
| 8 | 5(7,10)/10(5,6,8)/20(1,2,3,4) | Насос радиатора системы рециркуляции ОГ -V400- Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Силовой и управляющий модуль электропривода -JX1- 10) 8) 4) |
| 9 | 5(7,10)/15(3,4)/20(5,6,8) | Реле дополнительного топливного насоса -J832- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- Блок управления усилителя руля -J500- (10) 4) 8) |
| 10 | 10(7)/15(1,2,3,4,5,8,10) | Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 2 после катализатора -Z28- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- 7) 10) |
| 11 | 5 | Блок управления вентилятора радиатора -J293- Блок управления 2 вентилятора радиатора -J671- Вентилятор радиатора -V7-(10) Вентилятор радиатора 2 -V177-(10) |
| 12 | 5 | Расходомер воздуха -G70- Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| K | 60(9)/80(8)/50(10,11) | Пластинчатый предохранитель для свечей накаливания двигателя -S39- Предохранитель насоса подачи вторичного воздуха -S130- 9) 8) 11) |
| L | 50(10)/5(9) | Плавкий предохранитель 1 -S131- Предохранитель датчика NOx -S360- 10) 9) |
| Дополнение к автомобилям с гибридной установкой (до 2012 года) | ||
| 13 | 5 | Блок управления компрессора климатической установки -J842- электрический компрессор климатической установки -V470- |
| 14 | 20 | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- |
| 15 | – | Не используется |
| 16 | 5 | Насос ОЖ для низкотемпературного контура -V468- |
| 17 | 5 | Блок управления двигателя -J623- |
1) Только для автомобилей с 4-цилиндровым бензиновым двигателем ( 1,8 л TFSI )
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л TFSI)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,2 л FSI )
4) Только для автомобилей с 6-цилиндровым бензиновым двигателем ( 3,0 л TFSI )
5) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI)
6) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – EU 3)
7) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л TDI – поколение 2)
8) Только для автомобилей с 6-цилиндровым дизельным двигателем
9) Только для автомобилей с 4-цилиндровым дизельным двигателем
10) Только для автомобилей с 4-цилиндровым бензиновым двигателем с высоковольтной системой (гибрид)
11) Только для автомобилей с 6-цилиндровым бензиновым двигателем
Руководство по эксплуатации
Больше информации про электро оборудование и электро схемы audi q5 можете получить прочитав данное руководство: “скачать”
Реклама
Частые вопросы: предохранители и реле Audi Q5 (2008–2017)
Где находится блок предохранителей на Audi Q5 (2008–2017)?
Где искать блоки на Audi Q5 (2008–2017): Блок управления усилителя руля -J500-; Блок управления рулевой колонки -J527-; Блок управления крышки багажника -J605- (с 2010 года); Блок управления системы активного рулевого управления -J792-. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi Q5 (2008–2017)?
Найдите позицию прикуривателя в таблице на странице Audi Q5 (2008–2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Audi Q5 (2008–2017)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi Q5 (2008–2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi Q5 (2008–2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi Q5 (2008–2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi Q5 (2008–2017)?
Схема и таблица предохранителей Audi Q5 (2008–2017) — на этой странице: Местах расположения блоков реле и предохранителей в audi q5, Блок предохранителей в водоотводящем коробе, Блок предохранителей в правом торце передней панели. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Audi Q5 (2008–2017)?
На Audi Q5 (2008–2017) обычно 3 блока: салонный и подкапотный, как указано в разделе «Местах расположения блоков реле и предохранителей в audi q5». Третий блок в багажнике — только если он есть в перечне на этой странице.
