Автомобиль Audi a8 d2 появился на рынке в 1994 году. Выпускалась данная модель в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 года. За это время получила 2 рестайлинга. Мы предоставим Вам схемы блоков реле и предохранителей ауди а8 д2 с описанием элементов.

Audi - A8 д2 фото

Общая схема электронных блоков в ауди а8 д2

общая схема блоков

  1. Блок управления системой круиз-контроля – J213;
  2. Блок управления подушками безопасности – J234;
  3. Диагностический разъем в центральной консоли под пепельницей;
  4. Реле и блоки предохранителей в багажном отсеке с право;
  5. Аккумулятор / дополнительная батарея;
  6. Звуковой сигнал противоугонной системы – H8;
  7. Кронштейн для блоков управления;
  8. Блок управления зеркальной памятью – J267, стойка B, сторона водителя;
  9. Блок управления регулировкой высоты рулевой колонки / ремня безопасности – J352 под ковром;
  10. Блок управления цилиндром с подогревом – J210;
  11. Реле под полкой со стороны водителя (вспомогательный ретранслятор на рулевой панели слева);
  12. Блок управления ABS – J104 и вентилятор радиатора реле 3-й скорости – J135, под полом со сторона водителя;
  13. Блок электроники в пространстве для ног переднего пассажира;
  14. Блок предохранителей, правая стойка, в пространстве для ног переднего пассажира.

Блок предохранителей и реле в моторном отсеке

схема доступа в моторном отсеке

  • Электронный блок управления КПП
  • Круиз контроль
  • Блок управления двигателем.

Второй блок реле и предохранителей под капотом

Схема

схема 1

Описание элементов схемы

1 Реле иммобилайзера
2 Реле электронного блока управления двигателем
3
F1 (15A) Трансмиссия
F2 (15A) Трансмиссия
F3 (15A) Система Motronic
F4 Запасной
F5 (15A) Форсунки
F6 (15A/20A) Катушки зажигания

Блок предохранителей и реле в багажнике

Для доступа необходимо снять накладку с правой стороны багажного отделения.

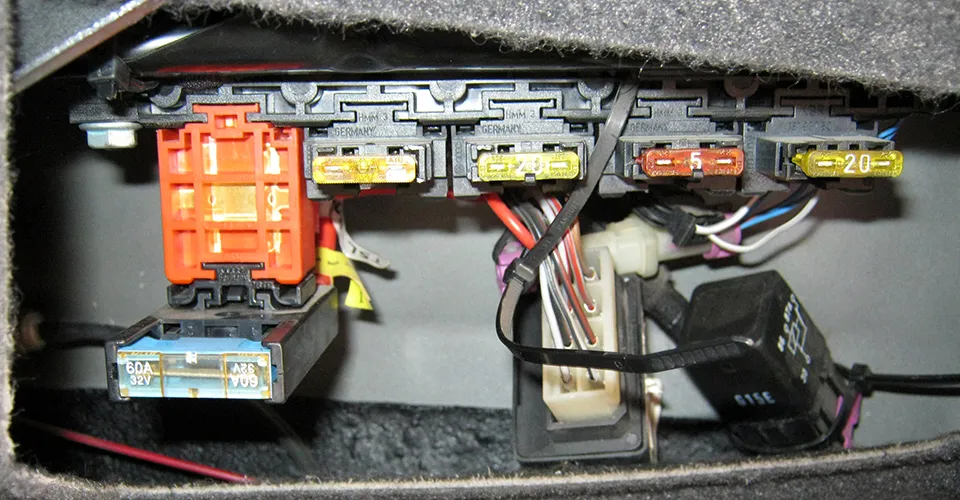

реальное фото

Общая схема

схема предохранители а8 д2

Обозначение

1 – Клеммная коробка 30 (TV2)

2 – Предохранитель гидравлического насоса ABS (S53) 50 A
3 – Предохранитель сидений с подогревом (S38) 20 A
4 – Предохранитель на клеммах 30 – буксировка прицепа (S77) 20 A
5 – Запасной
6 – ABS (S54) 25 A
7 – Предохранитель (S92) 15/20 A
8 – Второй предохранитель батареи (S65) 60 A
9 – Телефон (S119) 15 A
10 – Запасной
11 – Запасной
12 – Реле защиты аккумулятора (J7)
13 – Запасной
14 – Предохранитель сидения (S45) 20 A
15 – Запасной
16 – Запасной

Блок предохранителей в нише ног у пассажира

реальное фото блока с предохранителями

Подробная расшифровка

F2 (5A) Передний правый габарит, задний правый габарит
F3 (10A) Ближний свет(правая фара)
F4 (10A) Левая фара — ближний свет, корректор фар
F5 (10A) Дальний свет (левая фара)
F6 (10A) Дальний свет (правая фара)
F7 (15A ) Аварийная сигнализация
F8 (15A) Звуковой сигнал
F9 (5A) Комбинация приборов, диагностический разъем
F10 (25A) Очиститель лобового стекла
F11
F12 (5A) Реле блокировки селектора КПП (диапазон “P”)
F13 (5A) Комбинация приборов, подсветка органов управления, лампы подсветки номерного знака
F14 (15A) Электродвигатель вентилятора системы охлаждения
F15 (15A) Противотуманные фары, противотуманные фонари
F16 (25A) Обогреватель заднего стекла, обогреватель зеркал заднего вида на дверях
F17 (10A) Фонари заднего хода
F18 (10A) Аварийная сигнализация
F19 (10A) Стоп-сигналы
F20 (5A) Обогреватели форсунок омывателя лобового стекла
F21 (15A) Система ABS, диагностический разъем, блок системы проверки исправности ламп
F22 (10A) Телефон
F23 (15A) Прикуриватель – передний
F24 (5A) Система кондиционирования
F25 (15A) Система кондиционирования
F26 (5A) Система управления КПП, система поддержания скорости
F27 (15A) Клапан регулятора охлаждающей жидкости в отопителе, электродвигатель насоса системы охлаждения-АС
F28 (15A) Дополнительный обогреватель, электродвигатель насоса охлаждающей жидкости
F29 (10A) Подогреватель рулевого колеса
F30
F31 (15A) Топливный насос
F32 (20A) Подогреваемые кислородные датчики, э/м клапан аккумулятора паров топлива-AAH
F33 (20A) Подогреваемые кислородные датчики, датчик расхода воздуха-ABZ
F34 (15A) Подогреваемые кислородные датчики-задние
F35 (5A) Дополнительный отопитель
F36 (15A) Дополнительный отопитель
F37
F38
F39 (5A) Электронный блок управления ABS
F40 (10A) Электронный блок управления ABS
F41 (10A) Центральный замок, противоугонная система, привод открывания крышки багажника, лампы освещения салона, привод солнцезащитных шторок заднего стекла
F42 (10A) Блок управления электроприводом стеклоподъемников, электропривод зеркал заднего видана дверях, память сидений
F43 (10A) Лампы освещения багажника, лампа подсветки косметического зеркальца, лампы освещения салона
F44 (10A) Центральный замок, привод солнцезащитных шторок заднего стекла
F45 (15A) Противоугонная система
F46 (20A) Люк
F47 (15A) Электропривод стеклоподъемников, прикуриватель, обогреватели замков дверей
F48 (10A) Память зеркал заднего вида на дверях, память сидений
F49 (20A) Привод регулировки положения рулевой колонки
F50 (20A) Подогреватель сидений
F51 (60A) Электродвигатель вентилятора системы охлаждения

За прикуриватель отвечают предохранители номер 23 и 47 на 15А.

Блоки реле в нише для ног переднего пассажира

Схема

схема предохранителей

Назначение

  1. реле вспомогательных цепей зажигания
  2. реле звукового сигнала
  3. реле очистителя/омывателя фар
  4. реле стартера
  5. реле прерывистого режима работы стеклоочистителя/стеклоомывателя
  6. реле топливного насоса

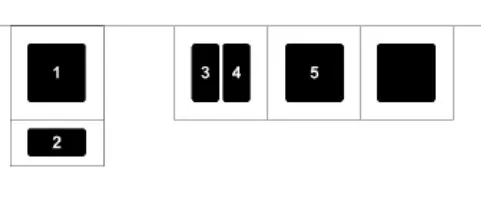

Схема реле

схема реле

Описание

  • 1 — реле включения габаритной лампы двери/подсветки проема двери
  • 5 — реле освещения в дневное время
  • 6 — реле фар
  • 2 (40А) — система отопления вентиляции
  • 3 (30А) — электропривод правого сиденья
  • 4 (30А) — электропривод левого сиденья

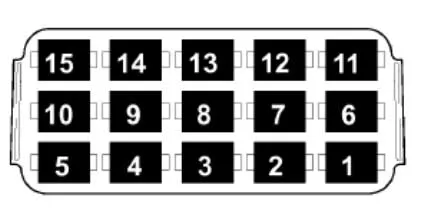

Реле

реле-схема

Назначение

13 Блок управления зеркалами заднего вида
12 Реле электромагнитной муфты компрессора кондиционера
11 Реле подсветки положения селектора КПП
10 Реле усилителя рулевого управления
9 Реле системы управления трансмиссией
8 Реле противотуманных фар
7 Реле габаритов
6 Реле дополнительного отопителя
5 Реле управления очистителем лобового стекла /фар
4 Реле дополнительного отопителя
3 Реле электродвигателя вентилятора дополнительного отопителя
2 Реле электродвигателя вентилятора дополнительного отопителя
1 Блок системы проверки исправности ламп

Дополнительная информация

Видео о расположении одного из блоков реле в салоне ауди.

Руководство по обслуживанию и эксплуатации

Больше информации по схемам предохранителей можете узнать тут. Так же рекомендуем ознакомится с книгой по ремонту и эксплуатации ауди а8 д2 в 3 частях: “скачать“.
