Производство кроссовера Ауди q3 было начато в 2011 году и продолжается до сих пор. В нашей статье вы найдете информацию о местах расположения блоков реле и предохранители audi q3 со схемами и расшифровкой для автомобилей 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска.
Содержание

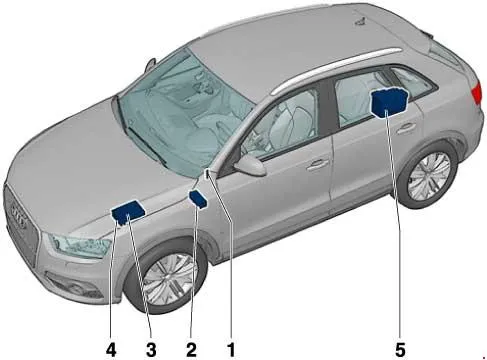

Места расположения блоков реле и предохранителей audi q3
- Предохранители под передней панелью
- Блоки реле и предохранителей C -SC-
- Блок предохранителей B -SB-
- Блок предохранителей A -SA-
- Блок предохранителей D -SD- (с мая 2013 г.)
Блоки реле и предохранителей в салоне под панелью слева
Основной блок предохранителей
Общая схема
Описание схемы
| № | А | Функция/компонент |
| 1 | 10 | Блок управления 1 левой светодиодной фары -A31- |
| 2 | 10 | Блок управления 1 правой светодиодной фары -A27- |
| 3 | 5 | Выключатель освещения перчаточного ящика -E26- Контактный выключатель косметического зеркала со стороны водителя -F147- Контактный выключатель косметического зеркала со стороны переднего пассажира -F148- Плафон освещения перчаточного ящика -W6- Подсветка косметического зеркала со стороны переднего пассажира -W14- Подсветка косметического зеркала со стороны водителя -W20- Передний модуль крыши -WX3- (отсутствует с ноября 2014 г.) |
| 4 | 5 | Передняя камера вспомогательных систем водителя -R242- |
| 5 | 10 | Силовой модуль левой фары -J667- |
| 5 | 5 | Силовой модуль левой фары -J667- (с ноября 2014 г.) |
| 6 | 10 | Силовой модуль правой фары -J668- |
| 6 | 5 | Силовой модуль правой фары -J668- (с ноября 2014 г.) |
| 7 | 7,5 | Блок управления эл. блокировки рулевой колонки -J764- |
| 8 | 7,5 | Блок управления системы права доступа и запуска двигателя -J518 – |
| 9 | 5 | Контрольная лампа выключения подушки безопасности переднего пассажира -K145- Блок управления подушек безопасности -J234- |
| 10 | 10 | Блок управления полного привода -J492- (до апреля 2013 г.) |
| 11 | – | – |
| 12 | 5 | Mechatronik для КП со сдвоенным сцеплением -J743- Блок управления датчиков селектора -J587- |
| 13 | 5 | Датчик уровня и температуры масла -G266- Кнопка режима запуск/остановка -E693- Кнопка ASR и ESP -E256- Выключатель фонарей заднего хода -F4- Датчик высокого давления -G65- Датчик состава воздуха -G238- Блок управления Climatronic -J255- Блок управления климатической установки -J301- Реле 1 питания -J701- Реле 2 питания -J710- Контрольная лампа для AUTO HOLD -K237- Кнопка для AUTO HOLD -E540- Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- Внутреннее зеркало заднего вида -EX5- Нагревательный резистор левой форсунки -Z20- Нагревательный резистор правой форсунки -Z21- Блок управления системы распознавания занятости сиденья -J706- |
| 14 | 7,5 | Реле стартера 1 -J906- Реле стартера 2 -J907- (постепенное внедрение) |
| 14 | 7,5 | Выключатель освещения -E1- Выключатель стоп-сигналов -F- Датчик на педали тормоза -F63- Блок управления двигателя -J623- Блок управления системы распознавания прицепа -J345- Блок управления электронного демпфирования -J250- Блок управления ABS -J104- Блок управления усилителя руля -J500- Диагностический интерфейс шин данных -J533- Реле 2 питания клеммы 15 -J681- |
| 15 | 10 | Нагревательный элемент системы вентиляции картера двигателя -N79- (только для автомобилей с дизельным двигателем) |
| 15 | 10 | Расходомер воздуха -G70- (только для автомобилей с бензиновым двигателем) |
| 15 | 10 | Блок управления корректора фар -J431- Стабилизатор напряжения -J532- Реле внутреннего зеркала с автоматическим затемнением -J910- Блок управления электромеханического стояночного тормоза -J540- Блок управления адаптивного освещения и корректора фар -J745- Реле розеток -J807- Разъем, 16-контактный -T16- (диагностический разъем) Регулятор корректора фар -E102- Исп. двигатель корректора левой фары -V48- Исп. двигатель корректора правой фары -V49- |
| 16 | 5 | Блок управления парковочного ассистента -J446- Блок управления ассистента смены полосы движения -J769- Блок управления 2 ассистента смены полосы движения -J770- |
| 17 | 5 | Блок управления камеры заднего вида -J772- |
| 18 | 5 | Магнитола -R- TV-тюнер -R78- Блок управления доступа в Интернет -J666- Блок управления устройства для считывания чип-карт -J676- |
| 19 | 5 | Блок управления бортовой сети -J519- Стабилизатор напряжения -J532- Блок управления двигателя -J623- |
| 20 | 5 | Блок управления ABS -J104- Блок управления климатической установки -J301- Блок управления Climatronic -J255- Блок управления интерфейсов системы определения местонахождения автомобиля -J843- |
| 21 | – | – |
| 22 | 10 | Датчик охраны салона -G273- Аварийная сигнализация -H12- |
| 23 | 10 | Выключатель освещения -E1- Датчик дождя и освещенности -G397- Контрольная лампа электромеханического стояночного тормоза -K213- Разъем, 16-контактный -T16- (диагностический разъем) Передний модуль крыши -WX3- |
| 24 | 10 | Реле системы дозирования присадки -J963- |
| 25 | 20 | Предохранитель 4 на блоке предохранителей C -SC4- Предохранитель 5 на блоке предохранителей C -SC5- Предохранитель 6 на блоке предохранителей C -SC6- |
| 26 | 15 | Электродвигатель очистителя заднего стекла -V12- |
| 27 | 40 | Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 27 | 30 | Реле стартера 1 -J906- Реле стартера 2 -J907- (с ноября 2014 г.) |
| 28 | 15 | Блок управления электроники информирования 1 -J794- Магнитола -R- (только для автомобилей с магнитолой) |
| 28 | 7,5 | Блок управления электроники информирования 1 -J794- (только для автомобилей с MMI) |
| 29 | 15 | Предохранитель 18 на блоке предохранителей C -SC18- Предохранитель 17 на блоке предохранителей C -SC17- |
| 30 | 5 | CD-чейнджер -R41- |
| 31 | 5 | Дисплей передней панели управления, индикации и выдачи информации -J685- |
| 32 | 5 | Блок управления комбинации приборов -J285- |
| 33 | 10 | Реле внутреннего зеркала заднего вида с автоматической функцией затемнения -J910- |
| 34 | 10 | Блок управления задней левой двери -J388- (центральный замок задней левой двери) блок управления задней правой двери -J389- (центральный замок задней правой двери) (до октября 2012 г.) |
| 35 | 10 | Блок управления двери водителя -J386- (центральный замок передней левой двери) блок управления двери переднего пассажира -J387- (центральный замок передней правой двери) (до октября 2012 г.) |
| 36 | 20 | Розетка -U- Прикуриватель -U1- |
| 37 | 20 | Розетка 2 на 12-В -U18- Розетка на 12-В -U5- |
| 38 | 15 | Реле электроснабжения 2-, Кл. 15 -J681- |
| 39 | – | – |
| 40 | 15 | Блок управления распознавания прицепа -J345- |
| 41 | 20 | Блок управления распознавания прицепа -J345- |
| 42 | 20 | Блок управления распознавания прицепа -J345- |
| 43 | 20 | Реле системы очистки фар -J39- Насос системы очистки фар -V11- |
| 44 | 30 | Реле обогрева заднего стекла -J9- Обогрев заднего стекла -Z1- |
| 45 | 20 | Блок управления электромеханического стояночного тормоза -J540- |
| 46 | 30 | Блок управления задней левой двери -J388- блок управления задней правой двери -J389- (до октября 2012 г.) |
| 46 | 20 | Реле электропитания прицепа J941 -J941- (с ноября 2014 г.) |
| 47 | 30 | Блок управления двери водителя -J386- (до октября 2012 г.) |
| 47 | 15 | Блок управления полного привода -J492- (с мая 2013 г.) |
| 48 | 30 | Блок управления двери переднего пассажира -J387- (до октября 2012 г.) |
| 49 | 25 | Реле топливного насоса -J17- Блок управления топливного насоса -J538- (только для автомобилей с бензиновым двигателем) |
| 50 | 40 | Разгрузочное реле X-контакта -J59- Блок управления приточного вентилятора -J126- Приточный вентилятор -V2- |
| 51 | 20 | Блок управления электромеханического стояночного тормоза -J540- |
| 52 | 20 | Блок управления бортовой сети -J519- (освещение пространства для ног, клемма 30G, клемма 58d, освещение багажного отсека) Контрольная лампа аварийной световой сигнализации -K6- Реле топливного насоса -J17- |
| 53 | 30 | Блок управления Climatronic -J255- (обогрев переднего сиденья с автоматической климатической установкой) Блок управления обогрева переднего сиденья -J774- (обогрев переднего сиденья с ручной климатической установкой) |
| 54 | 20 | Блок управления сдвижного люка -J245- |
| 55 | 20 | Блок управления шторки люка -J394- |
| 56 | 20 | Блок управления системы электронного регулирования демпфирования -J250- |
| 57 | 10 | Блок управления для спецавтомобилей -J608- (только для автомобилей с средством облегчения движения) |
| 57 | 10 | Реле 1 питания -J701- (только для автомобилей для автошкол) |
| 58 | 5 | Реле 2 питания -J710- (только для автомобилей для автошкол) |
| 59 | – | – |
| 60 | – | – |
За прикуриватель отвечает предохранитель номер 36 на 20А.

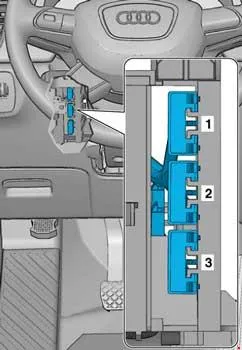

Блок термопредохранителей
Описание
| 1 | 15 | Термопредохранитель 1 регулировки сиденья водителя -S44- |
| 2 | 15 | Термопредохранитель 1 регулировки сиденья переднего пассажира -S46- |
| 3 | 30 | Предохранитель клеммы 30 прицепа -S77- |

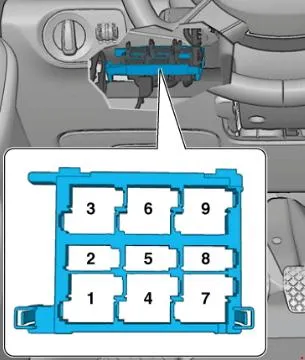

Блок реле
схема
Расшифровка
| 1 | Реле электропитания клеммы 15 -J329- |
| 2 | Реле звукового сигнала -J413- |
| 3 | Реле розеток -J807- |
| 4 | Реле разгрузки контакта X -J59- |
| 5 |
Реле дополнительного насоса системы охлаждения -J496- (только для автомобилей с бензиновым двигателем)
Реле топливного насоса -J17- (только для автомобилей с дизельными двигателями) |
| 7 |
Реле зеркала заднего вида с автоматическим затемнением -J910-
Реле электропитания 2, клемма 15 -J681-
Реле омывателя фар -J39-
|
| 8 | Реле электропитания прицепа -J941- |
| 9 |
Реле стартера 1 -J906-
Реле стартера 2 -J907-
|

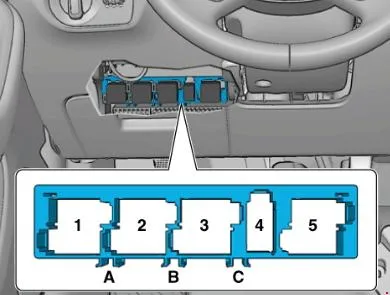

Блок реле на блоке управления бортовой сети
Обозначение
| 1 | Реле большой мощности нагрева -J360- |
| 2 | Реле малой мощности нагрева -J359- |
| 3 | Не используется |
| 4 | Реле системы дозирования присадки -J963- |
| 5 | Реле 1 электропитания -J701- |
| 5 | Реле 2 электропитания -J710- |
Блоки реле и предохранителей в моторном отсеке

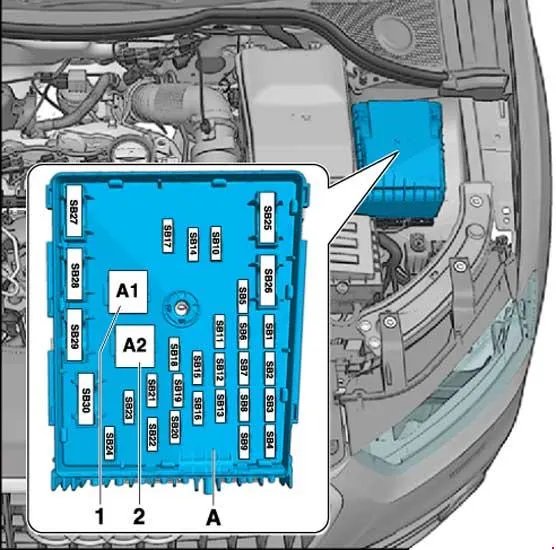

Блок предохранителей В
Вариант 1
Таблица с расшифровкой
| F1 | 40 | Стабилизатор напряжения -J532- Питание предохранителей: с -SC28- по -SC33- (только для а/м с системой запуск/остановка) |
| F2 | 10 | Электрическая система регулировки поясничной опоры Кнопка регулировки поясничной опоры сиденья водителя -E176- Электродвигатель продольной регулировки поясничной опоры сиденья водителя -V125- Электродвигатель регулировки поясничной опоры сиденья водителя по высоте -V129- Переключатель регулировки поясничной опоры сиденья переднего пассажира -E177- Электродвигатель продольной регулировки сиденья переднего пассажира -V126- Электродвигатель регулировки поясничной опоры сиденья переднего пассажира по высоте -V130- |
| F3 | 5 | Блок управления бортовой сети -J519- Блок управления для контроля АКБ -J367- |
| F4 | 30 | Блок управления ABS J104 -J104- (MK60 клапаны) |
| F5 | 15 | Mechatronik для КП со сдвоенным сцеплением -J743- Блок управления датчиков селектора -J587- |
| F6 | 5 | Блок управления рулевой колонки -J527- |
| F7 | 30 | Блок управления бортовой сети -J519- (левый указатель поворота, левая фара ближнего света, левая фара дальнего света, левая противотуманная фара, правая фара адаптивного освещения, передний правый стояночный огонь, правая фара дневного освещения, задний левый стояночный огонь, правый стоп-сигнал, правый противотуманный огонь) |
| F8 | 20 | Насос омывателя ветрового и заднего стекла -V59- Электродвигатель очистителя заднего стекла -V12- Центральный замок задней правой и левой двери, лючок бензобака, замок заднего стекла |
| F9 | 5 | Усилитель мобильного телефона -R86- Крепление для телефона -R126- |
| F10 | 5 | Реле питания клеммы 30 -J317- Блок управления двигателя -J623- (только для а/м с дизельным двигателем) |
| F10 | 10 | Главное реле -J271- Блок управления двигателя -J623- (только для а/м с бензиновым двигателем) |
| F11 | – | Не используется |
| F12 | 5 | Диагностический интерфейс шин данных -J533- |
| F13 | 30 | Блок управления двигателя -J623- (только для автомобилей с дизельным двигателем) |
| F13 | 25 | Блок управления двигателя -J623- (только для автомобилей с бензиновым двигателем) |
| F14 | 20 | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- (только для автомобилей с дизельным двигателем) |
| F14 | 20 | Катушка зажигания 1 с оконечным каскадом -N70- Катушка зажигания 2 с оконечным каскадом -N127- Катушка зажигания 3 с оконечным каскадом -N291- Катушка зажигания 4 с оконечным каскадом -N292- (только для автомобилей с бензиновым двигателем) |
| F15 | 5 | Блок управления свечей накаливания -J179- (только для автомобилей с дизельным двигателем) |
| F15 | 10 | Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- (только для автомобилей с бензиновым двигателем) |
| F16 | 30 | Блок управления бортовой сети -J519- (правый указатель поворота, правая фара ближнего света, правая фара дальнего света, правая противотуманная фара, левая фара адаптивного освещения, передний левый стояночный огонь, левая фара дневного света, задний правый стояночный огонь, левый стоп-сигнал, правая фара заднего хода, фонарь освещения номерного знака, левый противотуманный огонь) |
| F17 | 15 | Реле звукового сигнала -J413- Сигнал высокой тональности -H2- Сигнал низкой тональности -H7- |
| F18 | 30 | Блок управления электроники информирования 1 -J794- Магнитола -R- Стабилизатор напряжения -J532- Блок управления цифровой акустической системы -J525- |
| F19 | 30 | Блок управления электродвигателя стеклоочистителей -J400- |
| F20 | 20 | Клапан регулировки давления топлива -N276- (только для автомобилей с бензиновым двигателем) |
| F21 | 10 | Нагревательный элемент лямбда-зонда -Z19- (только для автомобилей с дизельным двигателем) |
| F21 | 25 | Клапан регулировки давления топлива -J538- (только для автомобилей с бензиновым двигателем) |
| F22 | 5 | Датчик положения педали сцепления -G476- |
| F23 | 10 | Электромагнитный клапан ограничения давления наддува -N75- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Расходомер воздуха -G70- (только для автомобилей с дизельным двигателем) |
| F24 | 10 | Реле топливного насоса -J17- Блок управления вентилятора радиатора -J293- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Насос радиатора системы рециркуляции ОГ -V400- (только для автомобилей с дизельным двигателем) |
| F24 | 10 | Реле дополнительного насоса ОЖ -J496- Блок управления вентилятора радиатора -J293- Реле питания компонентов двигателя -J757- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Клапан 1 системы изменения фаз газораспределения -N205- Перепускной клапан турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан регулировки давления масла -N428- (только для автомобилей с бензиновым двигателем) |
| F25 | 40 | Блок управления ABS -J104- (MK60 ESP насос) |
| F26 | 30 | Предохранитель 34 на блоке предохранителей C -SC34- Предохранитель 35 на блоке предохранителей C -SC35- |
| F27 | 50 | Блок управления свечей накаливания -J179- Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- (только для автомобилей с дизельным двигателем) |
| F28 | 50 | Предохранитель клеммы 30 прицепа -S77- (только для Австралии) |
| F29 | 30 | Термопредохранитель 1 механизма регулировки положения сиденья водителя -S44- Термопредохранитель 1 механизма регулировки положения сиденья переднего пассажира -S46- |
| F30 | 50 | Реле питания клеммы 15 -J329- Питание предохранителей: -SC9- bis -SC16- , -SC25- , -SC26- , -SC27- |
| Реле | ||
| А1 |
Главное реле -J271- (только для автомобилей с дизельными двигателями)
Реле электропитания клеммы 30 -J317- (только для автомобилей с дизельными двигателями) |
|
| А2 |
Реле электропитания электронных компонентов двигателя -J757- (только для автомобилей с дизельными двигателями)
Перемычка, блок управления свечей накаливания -J179- (только для автомобилей с дизельными двигателями) |
|
Вариант 2
Второй вариант схемы для audi q3 c акб в моторном отсеке.
Назначение
| F1 | 15 | Mechatronik КП со сдвоенным сцеплением -J743- Селектор -E313- |
| F2 | 30 | Блок управления ABS -J104- (MK60 клапаны) до октября 2014 г. |
| F2 | 40 | Блок управления ABS -J104- (MK60 клапаны) с ноября 2014 г. |
| F3 | 15 | Реле звукового сигнала -J413- Сигнал высокой тональности -H2- Сигнал низкой тональности -H7- |
| F4 | 40 | Стабилизатор напряжения -J532- Питание предохранителей: с -SC28- по -SC33- (только для а/м с системой запуск/остановка) |
| F5 | 5 | Блок управления бортовой сети -J519- Блок управления для контроля АКБ -J367- |
| F6 | 30 | Блок управления бортовой сети -J519- (правый указатель поворота, правая фара ближнего света, правая фара дальнего света, правая противотуманная фара, левая фара адаптивного освещения, передний левый стояночный огонь, левая фара дневного света, задний правый стояночный огонь, левый стоп-сигнал, правая фара заднего хода, фонарь освещения номерного знака, левый противотуманный огонь) |
| F7 | 20 | Насос переднего и заднего стеклоомывателя -V59- |
| F8 | 30 | Блок управления бортовой сети -J519- (левый указатель поворота, левая фара ближнего света, левая фара дальнего света, левая противотуманная фара, правая фара адаптивного освещения, передний правый стояночный огонь, правая фара дневного освещения, задний левый стояночный огонь, правый стоп-сигнал, правый противотуманный огонь) |
| F9 | 10 | Электрическая система регулировки поясничной опоры Кнопка регулировки поясничной опоры сиденья водителя -E176- Электродвигатель продольной регулировки поясничной опоры сиденья водителя -V125- Электродвигатель регулировки поясничной опоры сиденья водителя по высоте -V129- Переключатель регулировки поясничной опоры сиденья переднего пассажира -E177- Электродвигатель продольной регулировки сиденья переднего пассажира -V126- Электродвигатель регулировки поясничной опоры сиденья переднего пассажира по высоте -V130- |
| F10 | 5 | Блок управления свечей накаливания -J179- (только для автомобилей с дизельным двигателем) |
| F10 | 10 | Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- (только для автомобилей с бензиновым двигателем) |
| F11 | 5 | Блок управления рулевой колонки -J527- |
| F12 | 5 | Усилитель мобильного телефона -R86- Крепление для телефона -R126- |
| F13 | 5 | Реле питания клеммы 30 -J317- Блок управления двигателя -J623- (только для а/м с дизельным двигателем) |
| F13 | 5 | Главное реле -J271- Блок управления двигателя -J623- (только для а/м с бензиновым двигателем 2,5 л) |
| F13 | 10 | Главное реле -J271- Блок управления двигателя -J623- (только для автомобилей с бензиновым двигателем, кроме двигателей 2,5 л) |
| F14 | 30 | Блок управления двигателя -J623- (только для автомобилей с дизельным двигателем) |
| F14 | 25 | Блок управления двигателя -J623- (только для автомобилей с бензиновым двигателем, кроме двигателей 2,5 л) |
| F14 | 15 | Блок управления двигателя -J623- (только для автомобилей с бензиновым двигателем 2,5 л) |
| F15 | 5 | Диагностический интерфейс шин данных -J533- |
| F16 | 10 | Электромагнитный клапан ограничения давления наддува -N75- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Расходомер воздуха -G70- (только для автомобилей с дизельным двигателем) |
| F16 | 10 | Реле дополнительного насоса ОЖ -J496- Электромагнитный клапан контура ОЖ -N492- Насос циркуляции ОЖ -V50- (только для автомобилей с бензиновым двигателем 2,5 л) |
| F17 | 20 | Клапан регулировки давления топлива -N276- (только для автомобилей с бензиновым двигателем, кроме двигателей 2,5 л) |
| F17 | 10 | Клапан дозирования топлива -N290- (только для автомобилей с бензиновым двигателем 2,5 л) |
| F18 | 10 | Нагревательный элемент лямбда-зонда -Z19- (только для автомобилей с дизельным двигателем) |
| F18 | 25 | Клапан регулировки давления топлива -J538- (только для автомобилей с бензиновым двигателем) |
| F19 | 30 | Блок управления электроники информирования 1 -J794- Магнитола -R- Стабилизатор напряжения -J532- Блок управления цифровой акустической системы -J525- |
| F20 | 5 | Датчик положения педали сцепления -G476- |
| F21 | 30 | Блок управления системы обогрева восстановителя -J891- |
| F22 | 30 | Блок управления электродвигателя стеклоочистителей -J400- |
| F23 | 10 | Реле топливного насоса -J17- Блок управления вентилятора радиатора -J293- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Насос радиатора системы рециркуляции ОГ -V400- (только для автомобилей с дизельным двигателем) |
| F23 | 10 | Реле дополнительного насоса ОЖ -J496- Блок управления вентилятора радиатора -J293- Реле питания компонентов двигателя -J757- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Клапан 1 системы изменения фаз газораспределения -N205- Перепускной клапан турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- Клапан регулировки давления масла -N428- (только для автомобилей с бензиновым двигателем, кроме двигателей 2,5 л) |
| F23 | 10 | Блок управления вентилятора радиатора -J293- Реле питания компонентов двигателя -J757- Блок заслонок ОГ -J883- Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Перепускной клапан турбонагнетателя -N249- Клапан заслонки впускного коллектора -N316- (кроме автомобилей с бензиновым двигателем 2,5 л) |
| F24 | 20 | Клапан регулировки давления топлива -N276- Клапан дозирования топлива -N290- (только для автомобилей с дизельным двигателем) |
| F24 | 20 | Катушка зажигания 1 с оконечным каскадом -N70- Катушка зажигания 2 с оконечным каскадом -N127- Катушка зажигания 3 с оконечным каскадом -N291- Катушка зажигания 4 с оконечным каскадом -N292- (только для автомобилей с бензиновым двигателем, кроме двигателей 2,5 л) |
| F24 | 10 | Клапан 1 изменения фаз газораспределения -N205- Клапан 1 изменения фаз газораспределения на выпуске -N318- Клапан регулирования давления масла -N428- (кроме автомобилей с бензиновым двигателем 2,5 л) |
| F25 | 30 | Блок управления двери водителя -J386- Блок управления задней левой двери -J388- |
| F26 | 30 | Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- |
| F27 | 50 | Реле питания клеммы 15 -J329- Питание предохранителей: -SC9- bis -SC16- , -SC25- , -SC26- , -SC27- |
| F27 | 40 | Реле питания клеммы 15 -J329- Питание предохранителей: -SC9- bis -SC16- , -SC25- , -SC26- , -SC27- с ноября 2014 г. |
| F28 | 50 | Блок управления свечей накаливания -J179- Свеча накаливания 1 -Q10- Свеча накаливания 2 -Q11- Свеча накаливания 3 -Q12- Свеча накаливания 4 -Q13- (только для автомобилей с дизельным двигателем) |
| F28 | 30 | Катушка зажигания 1 с оконечным каскадом -N70- Катушка зажигания 2 с оконечным каскадом -N127- Катушка зажигания 3 с оконечным каскадом -N291- Катушка зажигания 4 с оконечным каскадом -N292- Катушка зажигания 5 с оконечным каскадом -N323- (только для автомобилей с бензиновым двигателем 2,5 л) |
| F29 | 30 | Термопредохранитель 1 механизма регулировки положения сиденья водителя -S44- Термопредохранитель 1 механизма регулировки положения сиденья переднего пассажира -S46- |
| F30 | 40 | Блок управления ABS -J104- (MK60 ESP насос) |
| Реле | ||
| А1 |
Реле электропитания электронных компонентов двигателя -J757- (только для автомобилей с дизельными двигателями)
Перемычка, блок управления свечей накаливания -J179- (только для автомобилей с дизельными двигателями) |
|
| А2 |
Главное реле -J271- (только для автомобилей с дизельными двигателями)
Реле электропитания клеммы 30 -J317- (только для автомобилей с дизельными двигателями) |
|

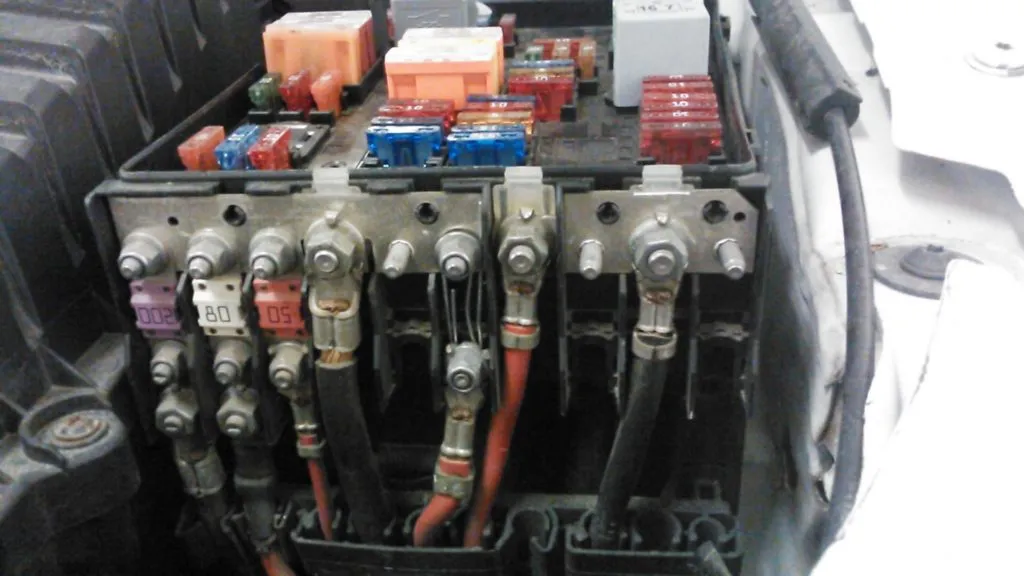

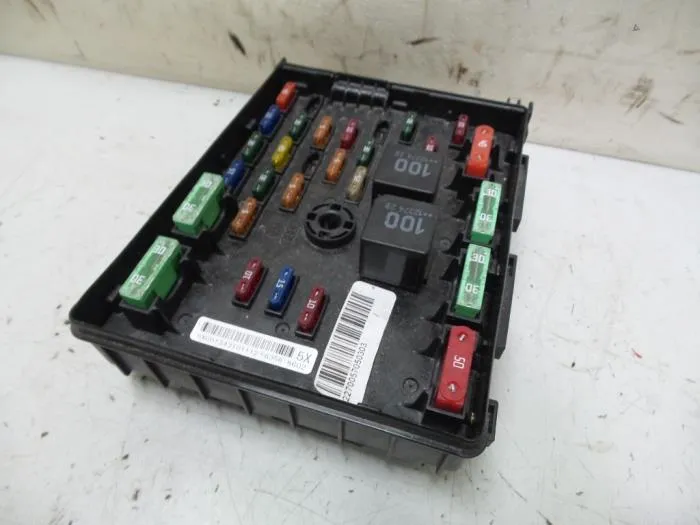

Блок предохранителей A
Он находится коммутационном блоке. Возможно различное исполнение элементов.
Общая схема – вариант 1
Общая схема – вариант 2
Расшифровка
| SA1 | 200 | Генератор -C- | ||
| SA2 | 80 | Блок управления усилителя руля -J500- | ||
| SA3 | 50 |
Питание предохранителей: -SC40- , -SC41- , -SC42-
Не используется(2)
|
||
| SA4 |
80
60(1,2)
|
Реле большой мощности нагрева -J360-
Блок управления вентилятора радиатора -J293-(1,2)
|
||
| SA5 | 80 | Реле розеток -J807- Питание предохранителей: -SC7- , -SC8- , с -SC20- до -SC24- , с -SC43- до -SC53- , -SC54- , -SC55- , -SC56- , -SC57- , -SC58- / Не используется(2) | ||
| SA5 | 80 | Питание предохранителей: с -SC28- до -SC33- (только для а/м без системы запуск/остановка) | ||
| SA6 |
40
70(1,2)
|
Реле малой мощности нагрева -J359-
Реле большой мощности нагрева -J360-(1)
Не используется(2)
|
||
| SA7 | 60 |
Блок управления вентилятора радиатора -J293-
Предохранитель кл. 30 прицеп -S77-(1,2)
|
||
| SA8 |
60
40(1,2)
|
Блок управления вентилятора радиатора -J293-
Реле малой мощности нагрева -J359-(1)
Помехоподавляющий конденсатор -C24-(2)
|
||
| SA7 | 60 | Блок управления вентилятора радиатора -J293- | ||
| SA7 | 60 | Блок управления вентилятора радиатора -J293- | ||
1 – автомобили с АКБ в моторном отсеке, с ноября 2012 г.
2 – автомобили с АКБ в багажном отсеке, с мая 2013 г.

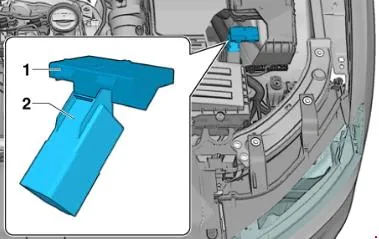

Реле под коммутационным блоком
Он виден, только если коммутационный блок снят.
- Блок реле под коммутационным блоком в моторном отсеке слева;
- Блок управления свечей накаливания -J179-.

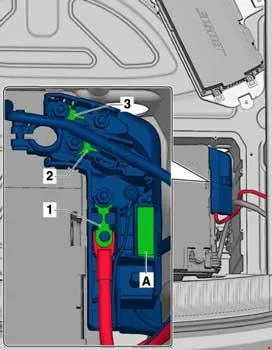

Блок предохранителей в багажнике справа
Описание
| SD1 | 175 | Питание коммутационного короба | ||
| SD2 | 50 | Питание предохранителей: -SC40- , -SC41- , -SC42- | ||
| SD3 | 80 | Питание предохранителей: с -SC28- до -SC33- (только для а/м без системы запуск/остановка) | ||
| SD3 | 80 | Реле розеток -J807- Питание предохранителей: -SC7- , -SC8- , с -SC20- до -SC24- , с -SC43- до -SC53- , -SC54- , -SC55- , -SC56- , -SC57- , -SC58- |
||
Дополнительная информация
Видео материал о том как проверить предохранитель.
Руководство по обслуживанию и эксплуатации
Больше информации про электро схему и приборы audi q3 вы можете узнать, скачав книгу по эксплуатации автомобиля.
