Audi Allroad C5 — полноприводный универсал повышенной проходимости Audi Allroad C5, выпускавшийся в 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi Allroad C5. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
- Схема размещения блок предохранителей и реле в ауди allroad
- 3-х разъемный монтажный блок
- 8-ми разъемный монтажный блок
- Центральное распределительное устройство
- Основной блок предохранителей
- 13-ти разъемный монтажный блок
- Монтажный блок в водоотводящем коробе
- Руководство по ремонту пневмоподвески
- Частые вопросы: предохранители и реле Audi Allroad C5 (1999–2006)

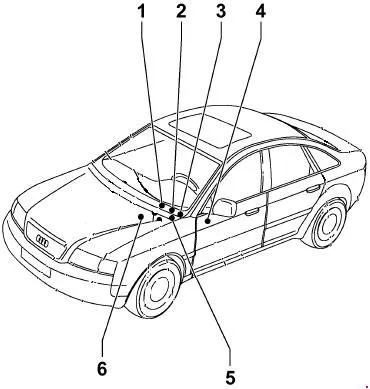

Схема размещения блок предохранителей и реле в ауди allroad
| № | Назначение |
|---|---|
| 1 | 3-х разъемный монтажный блок |
| 2 | 8-ми разъемный монтажный блок |
| 3 | Центральное распределительное устройство с блоком реле |
| 4 | Основной блок предохранителей |

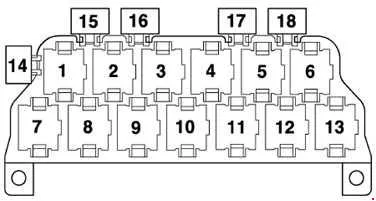

| 5 | 13-ти разъемный монтажный блок |
| 6 | Монтажный блок в водоотводящем коробе |
3-х разъемный монтажный блок
| № | Назначение |
|---|---|
| 1 | Реле малой мощности нагрева — J359 Реле усилителя тормозов — J569 |
| 2 | Реле автономного отопителя — J8 Разделительное реле солнечной батареи — J354 |
| 3 | Реле большой мощности нагрева -J360 |
| A | Не используется |
| B | Не используется |
| C | Предохранитель дополнительного нагревателя 2 — S143 Предохранитель гидравлического насоса (усилитель тормозов) — S279 Предохранитель топливного насоса — S81 (RS6 с левым рулем) |
| D | Предохранитель дополнительного нагревателя — S109 Предохранитель топливного насоса — S81 (RS6 с правым рулем) |
8-ми разъемный монтажный блок
Данный блок реле располагается за центральным распределительным устройством. Вот его схема.
| № | Обозначение |
|---|---|
| 1 | Реле электромагнитных клапанов — ABS с ESP — J106 |
| 2 | Реле вентилятора радиатора (2-я скорость) — J101 |
| 3 | Реле вентилятора радиатора — J26 Реле прокачки ОЖ после выкл. двигателя -J151 |
| 4 | Реле включения вентилятора радиатора — J138 |
| 5 | Не используется |
| 6 | Реле компрессора пневмоподвески — J403 (Allroad) |
| 7 | Реле гидравлического насоса — ABS с ESP — J105 |
| 8 | Реле запорного клапана охлаждающей жидкости — J541 |
| 14 | Термо-предохранитель регулировки сиденья водителя — S44 (Allroad) |
| 15 | Предохранитель 12В разъема — S184 |
| 16 | Термо-предохранитель передних стеклоподъемников — S37 |
| 17 | Термо-предохранитель задних стеклоподъемников — S43 |
| 18 | Предохранитель блока ABS — S123 |
| 19 | Предохранитель вентилятора радиатора — S42 |
| 20 | Предохранитель блока управления вентилятора радиатора — S142 |
| 21 | Термо-предохранитель регулировки сиденья водителя — S44 Предохранитель вентилятора радиатора — S42 (Allroad) |
| 22 | Предохранитель пневмоподвески — S110 (Allroad) |
| 24 | Термо-предохранитель регулировки сиденья пассажира — S80 |
Сгоревшее реле компрессора пневмоподвески, возможная причина её не корректной работы.

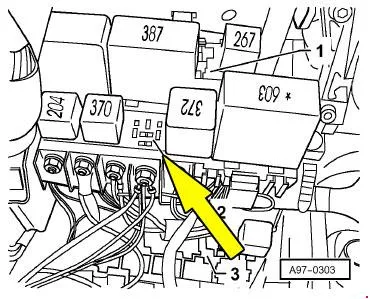

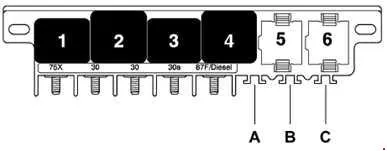

Центральное распределительное устройство
| № | Назначение элементов |
|---|---|
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле разгрузки X контакта — J59 |
| 3 | Реле гидронасоса понижающего демультипликатора — J555 (Allroad) |
| 4 | Реле топливного насоса — J17 (бензиновые двигатели) Реле свечей накаливания — J52 (дизельные двигатели) |
| 5 | Реле стеклоочистителя и омывателя — J31 |
| 6 | Реле стеклоочистителя и омывателя — J31 |
| A | Предохранитель регулировки рулевой колонки — S275 |
| B | Предохранитель задней шторки — S100 |
| C | Предохранитель блока управления охранной сигнализацией II — S181 (такси) Предохранитель C — S204 (полицейские автомобили) Предохранитель задней крышки аварийного выхода — S195 (специальные автомобили) Предохранитель блока управления многофункционального рулевого колеса — S326 |
Основной блок предохранителей

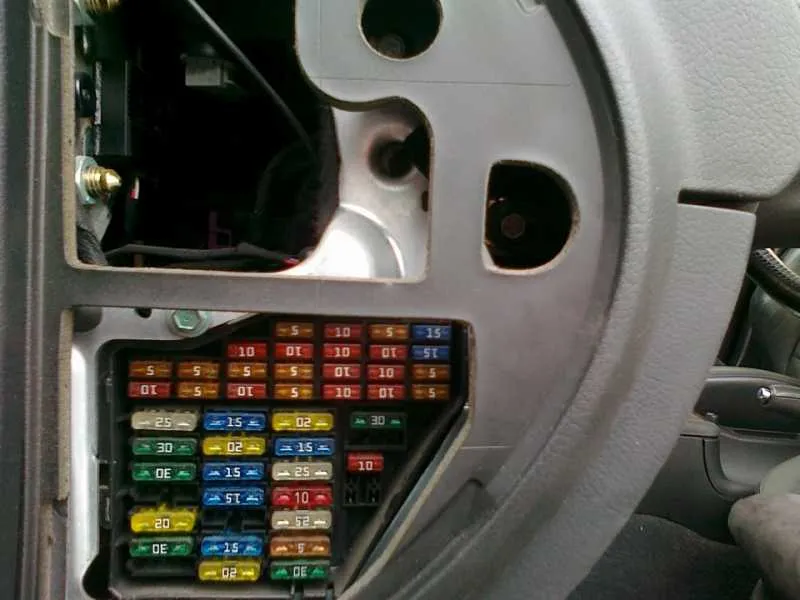

Располагается с левого торца приборной панели под защитной крышкой.
Сверяйте описание схемы с таблицей на обратной стороне крышки.
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 5 | Обогреватель жиклеров, зеркал |
| 2 | 10 | Указатели поворота |
| 3 | 5 | Освещение. Реле очистителя фар |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Щиток приборов, обогрев сидений, диагностический штекер круиз-контроля, блока контроля за состоянием лампочек освещения, катализатор, подсветка выключателей, индикация передачи, сигнальная лампочка подушек безопасности, кондиционер, стояночный отопитель, шторка заднего стекла, люк, датчики облегчения парковки |
| 6 | 5 | Центральный замок |
| 7 | 10 | ABS, выключатель стоп-сигналов. Выключатель на педали сцепления |
| 8 | 5 | Телефон |
| 9 | 10 | Обогреватель зеркал заднего вида |
| 10 | 5 | Автоматический регулятор угла наклона фар |
| 11 | 10 | Круиз-контроль (автомобили с АКПП), блок управления-коробкой передач Multitronic |
| 12 | 10 | Система самодиагностики |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, охранная сигнализация, подсветка косметических зеркал, ЗУ положения сидений |
| 15 | 10 | Щиток приборов, кондиционер, ЗУ положения сидений и зеркал заднего вида, таймер стояночного отопителя, навигационная система |
| 16 | 5 | Система стабилизации устойчивости автомобиля |
| 17 | 10 | Регулятор дорожного просвета (пневмоподвеска) |
| 18 | 10 | Правая фара дальнего света |
| 19 | 10 | Левая фара дальнего света |
| 20 | 15 | Правая фара ближнего света, регулятор наклона оптической оси фар |
| 21 | 15 | Левая фара ближнего света, регулятор наклона оптической оси фар |
| 22 | 5 | Правый габарит/ стояночный свет |
| 23 | 5 | Левый габарит/ стояночный свет |
| 24 | 25 | Стеклоочиститель, насос омывателя, реле интервального режима |
| 25 | 30 | Вентилятор отопителя/кондиционера, стояночный отопитель |
| 26 | 30 | Обогреватель заднего стекла, режим рециркуляции воздуха в салоне |
| 27 | 15 | Обогреватель рулевого колеса, стеклоочиститель заднего стекла |
| 28 | 20 | Топливный насос, дополнительный насос у автомобилей с дизельным двигателем |
| 29 | 30 | Блок управления двигателем. |
| 30 | 20 | Люк |
| 31 | 15 | Фары заднего хода, темпомат, автоматическая коробка передач, диагностический разъем |
| 32 | 20 | Блок управления двигателем |
| 33 | 15 | Предохранитель прикуривателя |
| 34 | 15 | Блок управления двигателем |
| 35 | 30 | Розетка тягово-сцепного устройства |
| 36 | 15 | Противотуманные фары, задний противотуманный фонарь |
| 37 | 20 | Телефон, радиоприемник |
| 38 | 20 | Лампа освещения багажника, центральный замок |
| 39 | 15 | Световая аварийная сигнализация |
| 40 | 25 | Звуковой сигнал |
| 41 | 25 | ABS, система стабилизации устойчивости |
| 42 | 25 | Система стабилизации устойчивости автомобиля |
| 43 | 5 | Клемма S радиоприемника |
| 44 | 30 | Обогреватель сидений, стояночный отопитель |
За прикуриватель отвечает предохранитель номер 33 на 15А.
13-ти разъемный монтажный блок
| № | Назначение |
|---|---|
| 1 | Реле звукового сигнала — J4 |
| 2 | Реле подключения генератора — J442 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, переключение света — J549 (специальные автомобили) |
| 3 | Разделительное реле солнечной батареи -J309 Блок управления охранной сигнализацией — J85 (такси) Реле сирены — J408 (полицейские автомобили) Реле охранной сигнализацией, сигнализация дальним светом — J461 (специальные автомобили) |
| 4 | Реле блокировки стартера -J207 Реле блокировки стартера и свет заднего хода — J226 |
| 5 | Реле магнитной муфты — J44 Реле автономного отопителя — J8 |
| 6 | Реле противотуманного света — J5 Реле топливного насоса — J17 (двигатели TDI) |
| 7 | Блок управления многофункционального рулевого колеса — J453 |
| 8 | Блок управления многофункционального рулевого колеса — J453 |
| 9 | Устройство контроля ламп — J123 |
| 10 | Устройство контроля ламп — J123 |
| 11 | Блок управления функции складывания зеркал — J351 |
| 12 | Блок управления функции складывания зеркал — J351 |
| 13 | Блок управления Servotronic — J236 |
| 14 | Предохранитель таксометра — S182 Предохранитель E — S201 (полицейские автомобили) Предохранитель реле гидравлического насоса — S279 (Allroad) |
| 15 | Не используется |
| 16 | Предохранитель охранной сигнализации — S57 (такси) Предохранитель B — S202 (полицейские автомобили) |
| 17 | Предохранитель таксометра и охранной сигнализации — S183 (такси) Предохранитель C — S203 (полицейские автомобили) Предохранитель рации — S253 (специальные автомобили) Предохранитель противотуманных фар — S28 (дневные ходовые огни — Канада) |
| 18 | Установлено в любом свободном месте Реле подключения генератора — J442 (специальные автомобили) Блок управления охранной сигнализацией II — J430 (такси) Реле световой сигнализации — J182 (полицейские автомобили) Разделительное реле солнечной батареи -J309 (такси) |
Монтажный блок в водоотводящем коробе
| № | Назначение |
|---|---|
| 1 | Реле насоса вторичного воздуха — J299 (RS6) |
| 1a | Реле вентилятора радиатора (Allroad) — J26 |
| 1b | Реле прокачки ОЖ после выкл. двигателя (Allroad) — J151 Реле дополнительного насоса системы охлаждения — J496 |
| 2 | Реле насоса вторичного воздуха — J299 |
| 3 | Реле питания блока Motronic — J271 (бензиновые двигатели) Реле системы непосредственного впрыска дизельного топлива — J322 (дизельные двигатели) Реле, противоблокировочное устройство — J64 (автоматическая коробка передач — 01J) |
| 4 | Реле насоса системы охлаждения топлива — J445 Реле прокачки ОЖ после выкл. двигателя — J151 (RS6) |
| 4a | Не используется |
| 5 | Предохранитель блока управления двигателем — S102 Предохранитель электроники двигателя (Allroad) — S282 |
| 6 | Не используется (автомобили с левым рулем) Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) |
| 7 | Предохранитель свечей накала — S39 (двигатели: V6 TDI, V8 TDI) Предохранитель насоса вторичного воздуха — S130 (бензиновые двигатели) Предохранитель вспомогательного нагревателя — S62 (автомобили с правым рулем) Не используется (автомобили с правым рулем) |
| 8 | Предохранитель вспомогательного нагревателя — S62 (автомобили с левым рулем) Не используется (автомобили с левым рулем) |
| 9 | Предохранитель свечей накала — S125 (двигатели: V6 TDI, V8 TDI) Предохранитель свечей накала — S39 (четырехцилиндровые двигатели) Предохранитель вентилятора радиатора — S94 (Allroad) Предохранитель насоса охлаждающей жидкости — S78 (RS6) Не используется (автомобили с правым рулем) |
| 10 | Предохранитель насоса охлаждения топлива — S262 Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J) Предохранитель блока управления вентилятора радиатора — S142 (Allroad) |
Отдельные предохранители:
Автомобили с левым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
Автомобили с правым рулем:
— Вспомогательный нагреватель — S62 (с 2001 года)
— Предохранитель насоса охлаждения топлива — S262
— Предохранитель -1- (15) — S199 (автоматическая коробка передач 01J)
— Предохранитель блока управления вентилятора радиатора — S142 (Allroad)
Руководство по ремонту пневмоподвески
Больше информации про пневмоподвеску ауди алроуд можете получить, ознакомившись с данной книгой: “скачать“
Частые вопросы: предохранители и реле Audi Allroad C5 (1999–2006)
Где находится блок предохранителей на Audi Allroad C5 (1999–2006)?
Где искать блоки на Audi Allroad C5 (1999–2006): Предохранитель регулировки рулевой колонки — S275; Обогреватель заднего стекла, режим рециркуляции воздуха в салоне; Обогреватель рулевого колеса, стеклоочиститель заднего стекла; Лампа освещения багажника, центральный замок. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi Allroad C5 (1999–2006)?
Найдите позицию прикуривателя в таблице на странице Audi Allroad C5 (1999–2006) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi Allroad C5 (1999–2006) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi Allroad C5 (1999–2006)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi Allroad C5 (1999–2006)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi Allroad C5 (1999–2006)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi Allroad C5 (1999–2006)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi Allroad C5 (1999–2006)?
Схема и таблица предохранителей Audi Allroad C5 (1999–2006) — на этой странице: Схема размещения блок предохранителей и реле в ауди allroad, 3-х разъемный монтажный блок, 8-ми разъемный монтажный блок. Сохраните страницу — номиналы соответствуют штатной комплектации.
