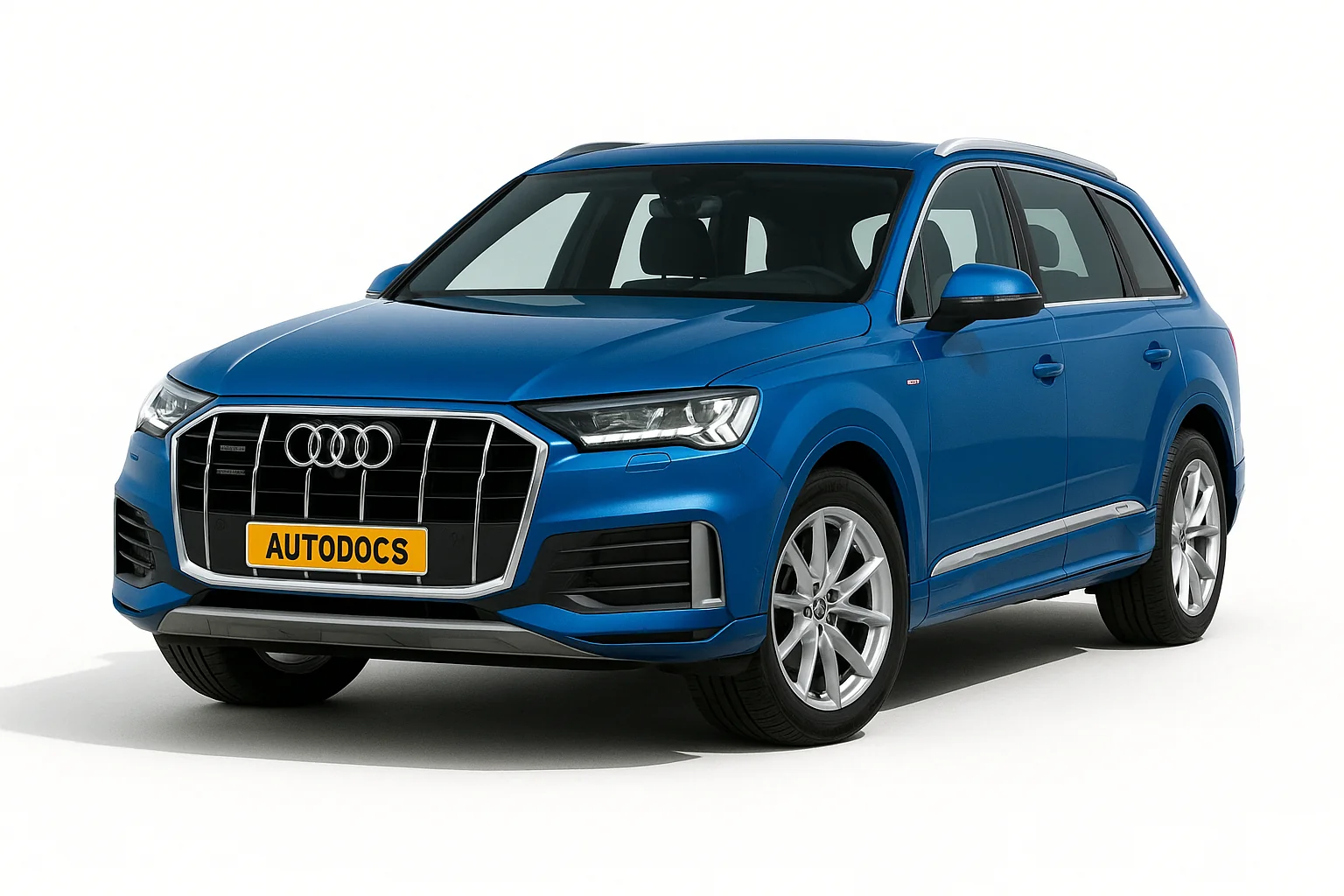

Audi Q7 2го поколения выпускался в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 годах. За это время модель прошла фейслифтинг несколько раз. В данной статье вы сможете найти информацию с описанием предохранителей Ауди Q7 2 поколения со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Блок предохранителей с левой стороны
В левом торце приборной панели, за защитной крышкой, расположен блок с предохранителями.
| № | Описание |
|---|---|
| 1 | – |
| 2 | Телефонный модуль Audi, соединительная антенна |
| 3 | Система климат-контроля, система ароматизации |
| 4 | Проекционный дисплей |
| 5 | Музыкальный интерфейс Audi, USB-соединение |
| 7 | Замок рулевой колонки |
| 8 | Верхний/ нижний дисплей |
| 9 | Приборный щиток |
| 10 | DVD-привод |
| 11 | Выключатель света, панели переключателей |
| 12 | Электроника рулевой колонки |
| 13 | Контроль громкости |
| 14 | Модуль управления информационно-развлекательной системой MMI |
| 15 | Регулировка рулевой колонки |
| 16 | Обогрев руля |
Блок предохранителей в пространстве ног
Автомобили с левым рулем
Для доступа к блоку надо убрать защитную крышку. Крышку крепежного винта снимите с помощью плоской отвертки, далее открутите винт и уберите крышку.
Сам блок будет выглядеть примерно вот так.
Автомобили с правым рулем
| № | Общее обозначение |
|---|---|
| Панель предохранителей SА (коричневая). | |
| A1 | Подогрев каталитического нейтрализатора, регулировка распредвала. |
| A2 | Датчик массового расхода воздуха, датчики кислорода с подогревом |
| A3 | Подогрев двигателя, топливные форсунки, выхлопные двери |
| A4 | Насос горячей воды, выхлопные двери, датчик NOX, датчик твердых частиц, датчик биодизеля |
| A5 | Датчик стоп-сигнала |
| A6 | Клапаны двигателя |
| A7 | Подогреваемый датчик кислорода, датчик массового расхода воздуха |
| A8 | Насос высокого давления, крепление двигателя |
| A9 | Компоненты двигателя, реле двигателя |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | Насос охлаждающей жидкости 48 В, стартер-генератор 48 В, стартер-генератор 12 В |
| A12 | Клапаны двигателя |
| A13 | Охлаждение двигателя |
| A14 | Модуль управления системой привода |
| A15 | Датчики кислорода с подогревом |
| A16 | Топливный насос |
| Панель предохранителей SB (красная) | |
| B1 | Катушки зажигания |
| B3 | нагреватель 48 вольт |
| B4 | Электрический компрессор |
| B5 | Подвеска двигателя |
| B6 | Модуль управления системой омывателя ветрового стекла |
| B7 | Приборная доска |
| B8 | Вентилятор системы климат-контроля |
| B9 | Модуль управления системами помощи водителю |
| B10 | Модуль управления экстренным вызовом и связью |
| B11 | Запуск двигателя, электропривод сцепления |
| B12 | Правая фара |
| Панель предохранителей SC (черная) | |
| C1 | Обогрев передних сидений |
| C2 | Дворники |
| C3 | Электроника левой фары |
| C4 | Панорамная стеклянная крыша |
| C5 | Модуль управления левой передней дверью |
| C6 | Розетки (прикуриватель) |
| C7 | Модуль управления правой задней дверью |
| C8 | Левая фара |
| C9 | Электроника правой фары |
| C10 | Модуль управления системой омывателя ветрового стекла/омывателя фар |
| C11 | Модуль управления левой задней дверью |
| C12 | Стояночный обогреватель |
| Панель предохранителей SD (коричневая) | |
| D1 | Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель управления климат-контролем, диагностический разъем, антенна дорожной информации (TMC) |
| D2 | Модуль управления бортовой сетью, диагностический интерфейс |
| D3 | Звуковой генератор |
| D4 | Клапан охлаждения трансмиссионной жидкости |
| D5 | Запуск двигателя, электропривод |
| D8 | Ассистент ночного видения, активная стабилизация крена |
| D9 | Адаптивный круиз-ассистент, датчики передних колес |
| D10 | Генератор внешнего звука |
| D11 | Ассистент пересечения, системы помощи водителю |
| D12 | Правая фара |
| D13 | Левая фара |
| D15 | USB-соединение |
| D16 | Подготовка к развлечениям на задних сиденьях |
| Панель предохранителей SE (красная) | |
| E1 | Противоугонная сигнализация |
| E2 | Модуль управления двигателем |
| E3 | Электроника передних сидений, поясничная поддержка |
| E4 | Рычаг селектора автоматической коробки передач |
| E5 | Сигнал |
| E6 | Ручной тормоз |
| E7 | Диагностический интерфейс |
| E8 | Модуль управления электроникой крыши |
| E9 | Стартер-генератор 48 вольт |
| E10 | Модуль управления подушками безопасности |
| E11 | Электронная система стабилизации (ESC), антиблокировочная система тормозов (ABS) |
| E12 | Диагностический разъем датчика света/дождя |
| E13 | Система климат-контроля |
| E14 | Модуль управления правой передней дверью |
| E15 | Компрессор системы климат-контроля |
| E16 | Резервуар давления тормозной системы |
Рядом с блоком предохранителей могут устанавливаться дополнительные элементы защиты.
| № | A | Обозначение |
|---|---|---|
| A | 15 | Блок управления регулировкой сиденья и рулевой колонки с памятью |
| B | 15 | Регулировка сиденья переднего пассажира с блоком управления с памятью |
| C | 40 | Блок управления АБС |
| D | 40 | Блок управления АБС |
| E | – | |
| F | 50 | Вспомогательный гидравлический насос коробки передач |
Рядом с аккумуляторной батарей может устанавливаться блок предохранителей высокой мощности.
Блок в багажнике
В багажном отсеке с левой стороны под защитной крышкой устанавливается ещё один блок с предохранителями и реле.
| № | Назначение |
|---|---|
| Панель предохранителей А (черная) | |
| A1 | Высоковольтное отопление, термо – менеджмент |
| A5 | Пневматическая подвеска/управление подвеской |
| A6 | Модуль управления автоматической коробкой передач |
| A7 | Обогрев задних сидений, органы управления задним климат-контролем |
| A8 | Регулировка сидений третьего ряда |
| A9 | Левый задний фонарь |
| Блок управления системой комфорта, левый задний фонарь | |
| A10 | Натяжитель переднего ремня со стороны водителя |
| A11 | Центральный замок крышки багажника, лючок бензобака, крышка багажника |
| A12 | Модуль управления крышкой багажника |
| Панель предохранителей B (красная) | |
| B1 | Задний вентилятор системы климат-контроля |
| B2 | Звукоусилитель |
| B3 | Обработка выхлопа, звуковой актуатор |
| B4 | Задняя панель управления климат-контролем |
| B5 | Правый фонарь прицепного устройства |
| B6 | Двигатель позиционирования сцепного устройства прицепа |
| B7 | Освобождение сцепного устройства прицепа |
| B8 | Левый фонарь прицепного устройства |
| B9 | Розетка сцепного устройства прицепа |
| B10 | Спортивный дифференциал Allroad |
| B11 | Обработка выхлопных газов |
| B12 | Преднатяжитель заднего ремня безопасности со стороны водителя |
| Панель предохранителей C (коричневая) | |
| C1 | Модуль управления системами помощи водителю |
| C2 | Телефонный модуль Ауди |
| C3 | Электроника переднего сиденья, правая поясничная опора |
| Правая поясничная опора | |
| C4 | Боковой ассистент |
| C5 | Подготовка развлекательной системы для задних пассажиров |
| C6 | Система контроля давления в шинах |
| C7 | Внешняя антенна |
| C8 | Радиоприемник автономного отопления, баковой модуль |
| C10 | ТВ-тюнер, модуль обмена данными и управления телематикой |
| C11 | Модуль управления удобным доступом и авторизацией запуска |
| C12 | Устройство открывания гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Блок управления системой комфорта правого заднего фонаря |
| C15 | Преднатяжитель заднего ремня безопасности со стороны пассажира |
| C16 | Натяжитель переднего ремня безопасности со стороны переднего пассажира |
| Панель предохранителей D (красная) | |
| D1 | Активная стабилизация крена |
| D2 | Высоковольтная батарея |
| D3 | Насос охлаждающей жидкости высоковольтной аккумуляторной батареи |
| D4 | Модуль управления силовой электроникой |
| D5 | Усилитель тормоза |
| D6 | Преобразователь напряжения |
| D7 | Запуск двигателя |
| D8 | Компрессор системы климат-контроля |
| D9 | Модуль управления вспомогательной аккумуляторной батареей |
| D10 | Высоковольтная батарея |
| D11 | Система зарядки |
| D12 | Радиоприемник дополнительного отопления и кондиционирования воздуха |
| D14 | Управление температурой, насосы охлаждающей жидкости |
| D15 | Модуль управления термо менеджментом |
| Панель предохранителей E (коричневая) | |
| E7 | Обогрев передних сидений |
| E9 | Обработка выхлопных газов |
| E10 | Обогрев задних сидений, органы управления задним климат-контролем |
| E12 | Обработка выхлопных газов |
Дополнительные элементы
| № | A | Описание |
|---|---|---|
| A | 15 | Регулировка сиденья переднего пассажира с блоком управления памятью (правый руль) |
| B | – | |
| C | 30 | Реле обогрева заднего стекла |
| D | 40 | Адаптивная электроника компрессора подвески |
| E | – | |
| F | – |
