Audi A6 C7 — четвёртое поколение Audi A6 (Typ 4G), выпускавшийся в 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A6 C7. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Представленный материал носит информационный характер. Точное описание схем предохранителей представлено в Вашей книге инструкции к автомобилю либо написано на обратной стороне защитной крышки и зависит от года выпуска и его комплектации.

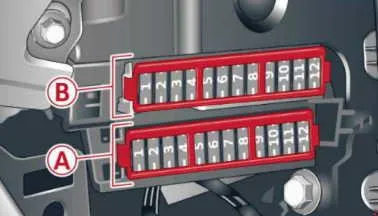

Блок предохранителей с правой стороны панели приборов

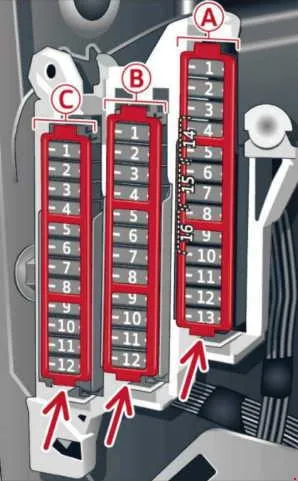

Для доступа снимите защитную крышку и сверьте текущее описание. Вот фото блока предохранителей в Audi A6 C7.
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -A- (черный цвет) | ||
| 1 | 5 | Индикация на ветровом стекле |
| 2 | 5 | Дисплей MMI впереди |
| 3 | 5 | Устройство смены компакт-/DVD-дисков |
| 4 | 7.5 | Передняя центральная консоль MMI |
| 5 | 5 | Устройство считывания чип-карт (в зависимости от страны) |
| 6 | 5 | Приборная панель |
| 7 | 5 | Коммутационный модуль сошки рулевого управления |
| 8 | 5/7.5 | Регулятор угла наклона фар/поворотный свет |
| 10 | 7.5 | Фара слева (фара с поворотным светом) |
| 11 | 5 | Дополнительный отопитель |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -B- (коричневый цвет) | ||
| 1 | 10 | кондиционера; |
| 2 | 40 | Вентилятор кондиционера |
| 3 | 10 | Диагностический интерфейс |
| 4 | 5 | Электрический замок зажигания |
| 5 | 5 | Электрическая регулировка рулевой колонки |
| 6 | 10 | Коммутационный модуль сошки рулевого управления |
| 7 | 25 | Электрическая регулировка рулевой колонки |
| 8 | 5 | Блок управления 1 (бортовая сеть) |
Блок предохранителей с левой стороны панели приборов

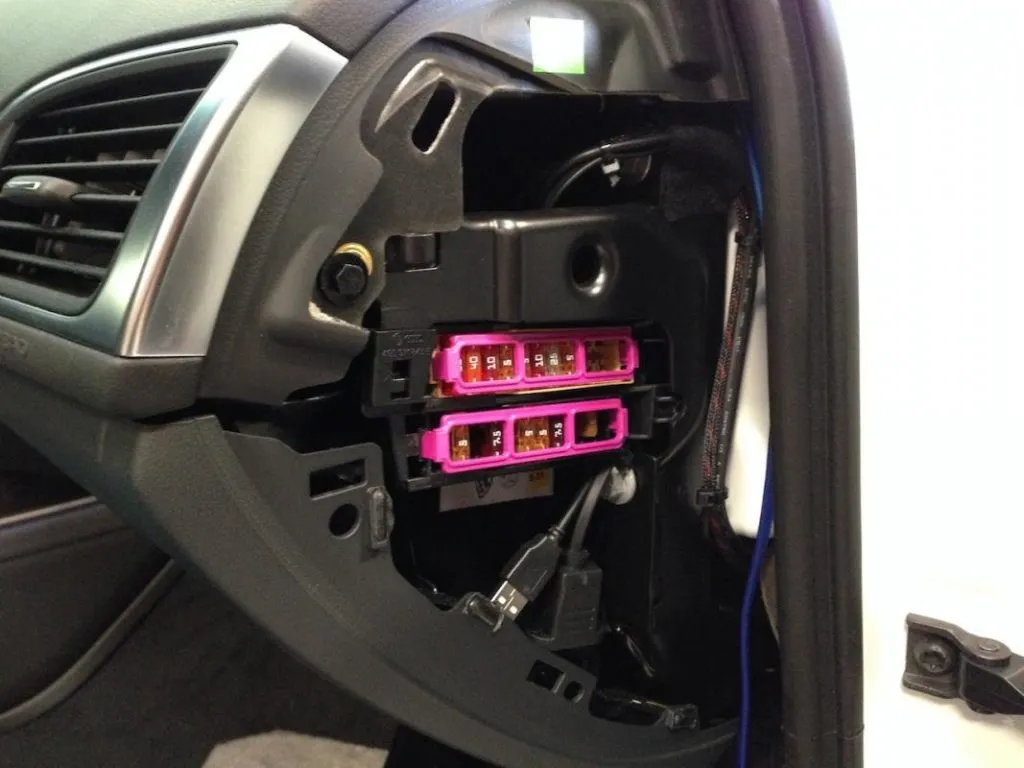

Так же находится под защитной крышкой.
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -A- (черный цвет) | ||
| 1 | 5 | Панель переключателей, обогрев сидений, система помощи при трогании с места, блок управления, фаркоп |
| 2 | 5 | Автоматически экранируемое внутреннее зеркало заднего вида |
| 3 | 10 | Система выпуска отработанных газов (дизель) |
| 4 | 5 | Сенсор системы регулировки ходовой части |
| 5 | 5 | Блок управления ESP |
| 6 | 5 | 1 блок управления (бортовая сеть), 2 блок управления (бортовая сеть) |
| 7 | 10 | «Audi adaptive cruise control» |
| 8 | 5 | Блок управления подушками безопасности, датчики сиделья переднего пассажира |
| 9 | 5 | «Gateway» |
| 10 | 5 | «HomeLink» (устройство для открывания гаражных ворот), блок управления вспомогательным устройством ночного видения |
| 11 | 10 | Обработка изображения («Audi active lane assist», «Audi adaptive cruise control») |
| 12 | 5 | Динамическое управление |
| 13 | 15 | клемма 15 в багажном отделении |
| 14 | 30 | клемма 15 на коммутационной панели (сторона переднего пассажира) |
| 15 | 15 | клемма 15 в подкапотном пространстве |
| 16 | 40 | Стартер |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -B- (коричневый цвет) | ||
| 1 | 5 | «Gateway» |
| 2 | 10 | кондиционера; |
| 3 | 10 | Блок управления ESP |
| 4 | 30 | Передняя дверь (сторона водителя) |
| 5 | 7.5 | Электрическая регулировка положения сиденья (сиденье водителя) |
| 6 | 35 | Динамическое управление |
| 7 | 20 | Сдвижной люк |
| 8 | 15 | Задняя дверь (сторона водителя) |
| 9 | 5 | Поясничная опора (сиденье переднего пассажира) |
| 10 | 30 | Автономный отопитель |
| 11 | 20 | Сдвижной люк крыши, задний спойлер |
| 12 | 15 | Передняя дверь (сторона водителя) |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -C- (красный цвет) | ||
| 1 | 5 | Педаль сцепления |
| 2 | 25 | Топливный насос |
| 3 | 5/5 | Сенсор световых сигналов торможения/сенсорная система педали тормоза |
| 4 | 5/15 | Бак SCR (дизель)/акустика двигателя |
| 5 | 30 | Задняя дверь (сторона водителя) |
| 6 | 7.5 | Электрическая регулировка положения сиденья (сиденье переднего пассажира) |
| 7 | 15 | звуковым сигналом |
| 8 | 30 | Стеклоочистители |
| 9 | 5 | Датчик света/дождя |
| 10 | 5 | Поясничная опора (сиденье водителя) |
| 11 | 15 | Передняя дверь (сторона переднего пассажира) |
| 12 | 15 | Задняя дверь (сторона переднего пассажира) |
Блок предохранителей и реле в багажнике Audi A6 C7

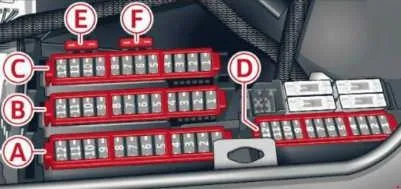

Он находится в правой части багажника, под карманом с сеткой. Для доступа уберите блок с обшивкой.
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -A- (черный цвет) | ||
| 1 | 15 | Фаркоп |
| 2 | 20/10 | Фаркоп/ подогреваемый подстаканник |
| 3 | 20/5 | Фаркоп/ переключатель регулировки задних сидений |
| 4 | 30 | Электромеханический стояночный тормоз |
| 5 | 30 | Электромеханический стояночный тормоз |
| 6 | 35 | Передняя дверь (сторона переднего пассажира) |
| 7 | 30 | Наружное освещение в задней части автомобиля |
| 8 | 20 | Задняя шторка, устройство доводки, замок двери багажника, «чип-ключ», START ENGINE STOP, крышка заправочного люка |
| 9 | 15 | Электрическая регулировка положения сиденья |
| 10 | 5 | Система помощи при парковке |
| 11 | 30 | Обогрев сидений (в задней части салона) |
| 12 | 25 | Фаркоп |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -B- (красного цвета) | ||
| 1 | 25 | Натяжители лент ремней безопасности слева |
| 2 | 25 | Натяжители лент ремней безопасности справа |
| 3 | 20 | Розетка |
| 4 | 20 | Розетка |
| 5 | 5 | Электромеханический стояночный тормоз |
| 6 | 15 | Пневматическая подвеска |
| 7 | 35 | Задняя дверь (сторона переднего пассажира) |
| 8 | 30 | Наружное освещение в задней части автомобиля |
| 9 | 30 | Блок управления дверью багажника |
| 10 | 5 | Телефон |
| 11 | 30 | Усилитель звука |
| 12 | 20 | Задний спойлер |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -C- (коричневый цвет) | ||
| 1 | 30/20 | Приемник радио, усилитель звука /передняя центральная консоль MMI |
| 2 | 5 | Система распознавания утечек в баке |
| 4 | 15/7.5 | Блок управления АЕМ/ модуль аккумулятора |
| 6 | 35 | Вентилятор аккумулятора |
| 7 | 7.5 | Приемник радио |
| 8 | 7.5 | Система «Rear Seat Entertainment» |
| 9 | 5/15 | Автоматически экранируемое внутреннее зеркало заднего вида/модуль аккумулятора |
| 10 | 5 | Система помощи при парковке |
| 11 | 5 | ТВ-тюнер |
| № | A | Назначение |
|---|---|---|
| Блок предохранителей -D- (зеленого цвета) | ||
| 1 | 5 | Система «Audi pre sense» |
| 2 | 5 | Электромеханический стояночный тормоз |
| 3 | 5 | Пневматическая подвеска |
| 4 | 5/7.5 | Датчик хода сцепления/автоматическая коробка передач |
| 5 | 5 | Система помощи при парковке |
| 6 | 5 | Система «Rear Seat Entertainment» |
| 7 | 5 | Система «Start/Stop» |
| 8 | 5 | «Audi side assist» |
| 9 | 5 | «Gateway», блок управления 1 (бортовая сеть) |
| 10 | 5 | Спортивный дифференциал |
| 11 | 7.5 | Задний стеклоочиститель |
Книга по обслуживанию
Хотите получить больше информации об Audi A6 C7, скачайте книгу руководство по эксплуатации бесплатно.
Частые вопросы: предохранители и реле Audi A6 C7 (2011–2017)
Где находится блок предохранителей на Audi A6 C7 (2011–2017)?
Где искать блоки на Audi A6 C7 (2011–2017): Приборная панель; Коммутационный модуль сошки рулевого управления; Электрическая регулировка рулевой колонки; клемма 15 в багажном отделении. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A6 C7 (2011–2017)?
Найдите позицию прикуривателя в таблице на странице Audi A6 C7 (2011–2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Audi A6 C7 (2011–2017)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi A6 C7 (2011–2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A6 C7 (2011–2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A6 C7 (2011–2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A6 C7 (2011–2017)?
Схема и таблица предохранителей Audi A6 C7 (2011–2017) — на этой странице: Блок предохранителей с правой стороны панели приборов, Блок предохранителей с левой стороны панели приборов, Блок предохранителей и реле в багажнике Audi A6 C7. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Audi A6 C7 (2011–2017)?

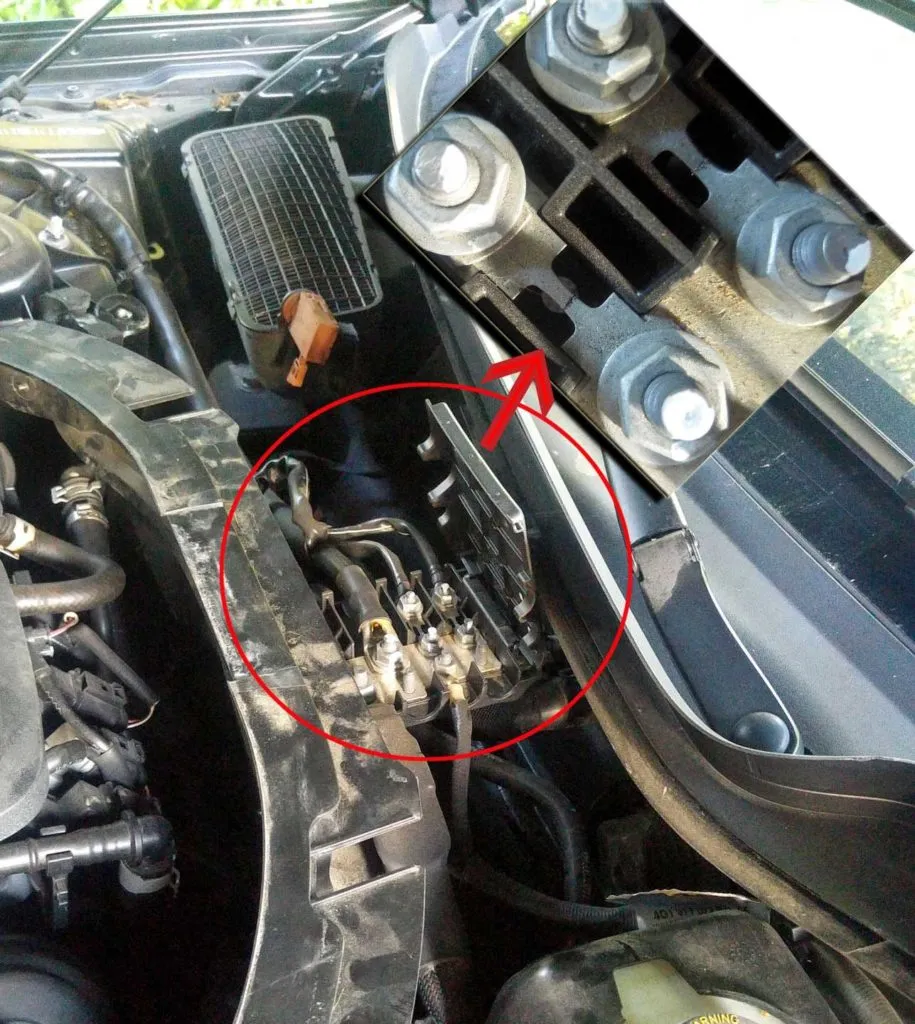

На Audi A6 C7 (2011–2017) обычно 3 блока: салонный и подкапотный, как указано в разделе «Блок предохранителей с правой стороны панели приборов». Третий блок в багажнике — только если он есть в перечне на этой странице.
