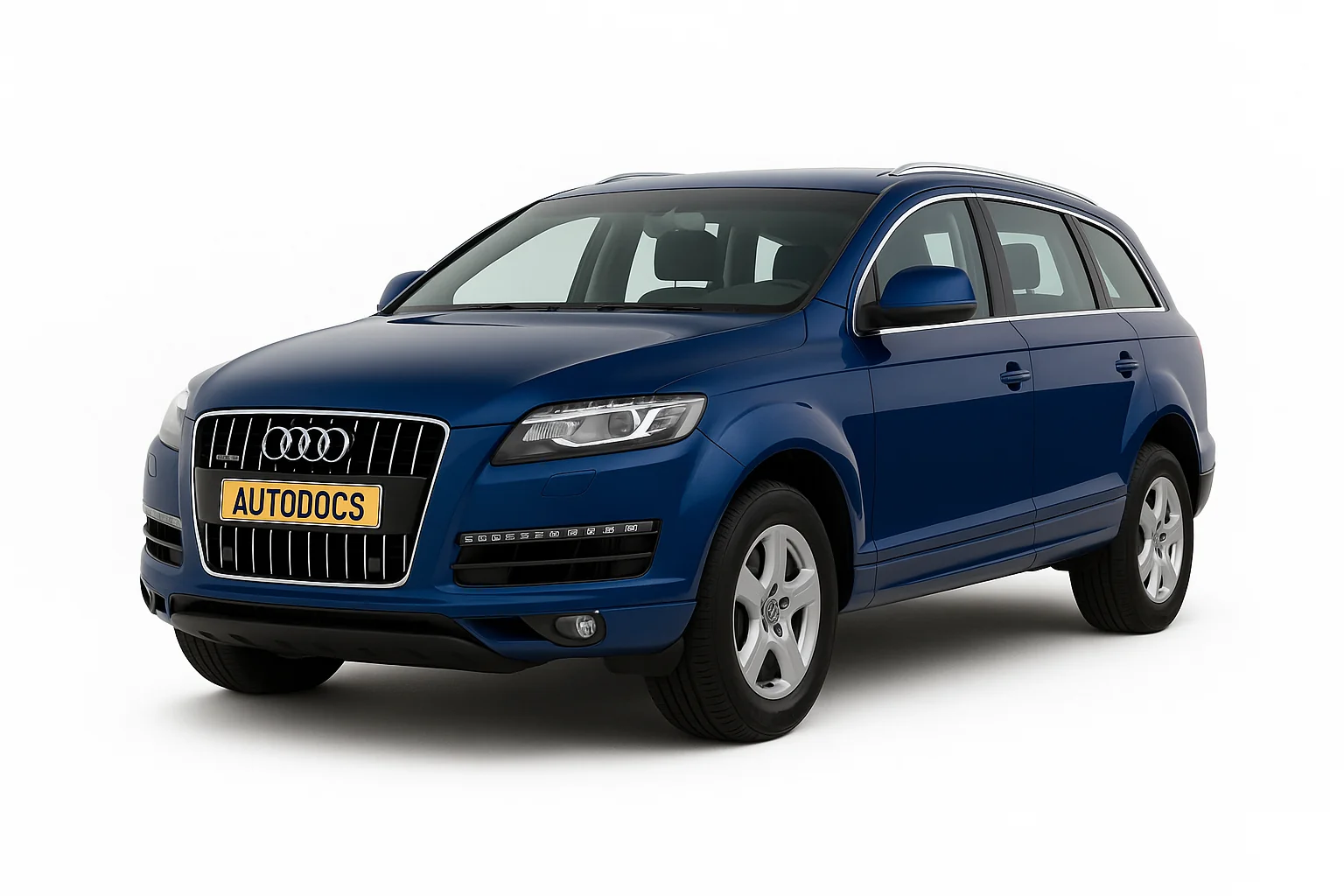

Audi Q7 — полноразмерный кроссовер, который выпускается в настоящее время. В данном материале представлено описание всех блоков предохранителей и реле Audi q7, а так же места их расположения и схемы для автомобилей выпускавшихся в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. После этого автомобиль претерпел рестайлинг.
Содержание
- Блок предохранителей на передней панели слева
- Блок предохранителей на передней панели справа
- Блок реле и предохранителей в центре передней панели
- Блок реле и предохранителей в багажнике
- Блок реле и предохранителей под сиденьем водителя
- Блок в моторном отсеке(под капотом)
- Предохранитель прикуривателя
- Руководство по обслуживанию
Места расположения блоков
- Блок предохранителей передней панели (слева) -SB-;
- Блок предохранителей передней панели (справа) -SC-;
- Блок реле и предохранителей в центре передней панели;
- Блок управления бортовой сети –J519-;
- Блок реле и предохранителей багажного отсека справа –SF-;
- Блок реле и предохранителей под сиденьем водителя -SD-;
- Блок реле и предохранителей коммутационного блока;

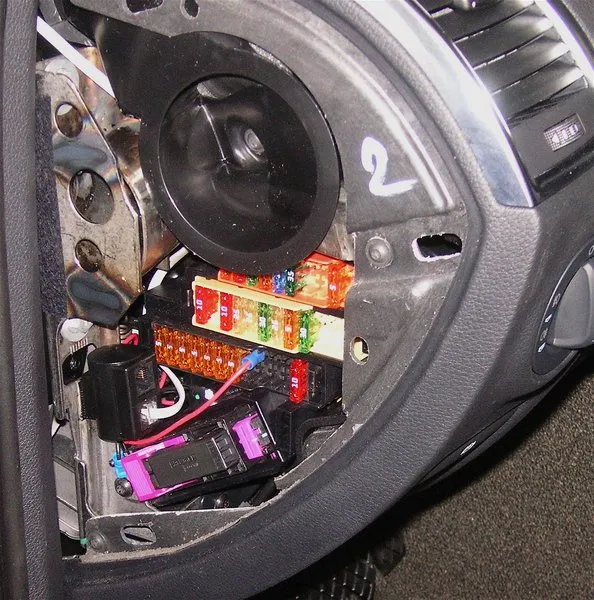

Блок предохранителей на передней панели слева

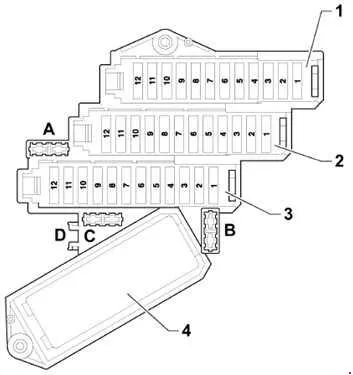

Схема
Описание схемы
| № | А |
Функция/ компонент |
| A | – | Не используется |
| B | 10 | Главный предохранитель дополнительного оборудования -S245- |
| C | – | Не используется |
| D | – | Не используется |
| Блок предохранителей 1 | ||
| 1 | 5 |
До июня 2010 года: Не используется
С июня 2010 года: Стабилизатор напряжения -J532-
|
| 2 | 5 |
До июня 2010 года: Не используется
С июня 2010 года: Реле зеркала заднего вида с автоматическим затемнением -J910-
|
| 3 | 7,5 |
До июня 2010 года: Не используется
С июня 2010 года: Блок управления электроники информирования 1 -J794-
|
| 4 | 5 | До июня 2010 года: Блок управления системы контроля давления воздуха в шинах -J502- |
| 5 | 20 | Блок управления дополнительного отопителя -J364- |
| 6 | 10 | LHD: Выключатель регулировки поясничного подпора водительского сиденья -E176- |
| 6 | 10 | RHD: Выключатель регулировки поясничного подпора переднего сиденья переднего пассажира -E177- |
| 7 | 35 | LHD: Блок управления двери водителя -J386- Электродвигатель стеклоподъемника двери водителя -V147- Блок управления задней левой двери -J388- Электродвигатель стеклоподъемника задней левой двери -V26- |
| 7 | 35 | RHD: Блок управления двери переднего пассажира -J387- Электродвигатель стеклоподъемника задней правой двери -V27- Электродвигатель стеклоподъемника двери переднего пассажира -V148- |
| 8 | 15 | LHD: Блок управления двери водителя -J386- Блок управления задней левой двери -J388- (до мая 2008 года) |
| 8 | 15 | RHD: Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- |
| 9 | 5 |
До мая 2008 года: Блок управления системы управления электропитанием -J644-
С июня 2010 года: Блок управления системы контроля давления воздуха в шинах -J502-
|
| 10 | 30 |
LHD: Блок управления системы контроля доступа и запуска двигателя -J518-
Выключатель доступа и разрешения пуска двигателя-E415-
|
| 10 | 5 | RHD: Медиапрогрыватель в положении 1 -R118- (до июня 2009 года) Медиапрогрыватель в положении 2 -R119- (до июня 2009 года) CD-чейнджер -R41- (до мая 2010 года) проигрыватель Mini-дисков -R153- (до июня 2009 года) Видеорекордер и DVD-плеер -R129- (до июня 2009 года)
DVD-проигрыватель -R7- (с июня 2009 до мая 2010 года)
Разъем для внешних аудиоисточников -R199- (с ноября 2006 до июня 2009 года)
|
| 11 | 10 | LHD: Блок управления рулевой колонки -J527- |
| 11 | 10 | RHD: Панель управления и индикации Climatronic в задней части салона -E265- Блок управления вентилятора приточного воздуха для задней части салона -J391- |
| 12 | 5 | LHD: Датчик системы охраны салона -G273- Автономная сирена -H12- |
| 12 | 5 | RHD: Центральный блок управления систем комфорта -J393- |
| Блок предохранителей 2 | ||
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | 15 |
До июня 2009 года: Не используется
С июня 2009 года: Блок управления вентиляции левого переднего сиденья -J800-
|
| 4 | 30 | Блок управления электродвигателя стеклоочистителей -J400- Электродвигатель стеклоочистителей -V- |
| 5 | 5 | Датчик дождя и освещенности -G397- |
| 6 | 25 | Реле двухтонального звукового сигнала -J4- Высокочастотный звуковой сигнал -H2- Низкочастотный звуковой сигнал -H7- |
| 7 | 30 |
LHD: Блок управления бортовой сети -J519-
|
| 7 | 25 | RHD; с июня 2010 года: 12 В розетка 3 -U19- 12 В розетка 4 -U20- |
| 8 | 25 | LHD: Блок управления бортовой сети -J519- |
| 8 | 20 | RHD: Прикуриватель -U1- |
| 9 | 25 | LHD: Блок управления бортовой сети -J519- |
| 9 | 25 | RHD: 12 В розетка -U5- 12 В розетка 2 -U18- |
| 10 | 10 | LHD: Блок управления комбинации приборов -J285- (до мая 2010 года) Диагностический интерфейс шин данных -J533- Панель индикации в комбинации приборов -Y24- (до мая 2010 года) |
| 10 | 10 | RHD: Блок управления Climatronic -J255- Блок управления приточного вентилятора -J126- |
| 11 | 30 | Реле омывателя фар -J39- |
| 12 | 10 | Разъем, 16-контактный -T16- , диагностический разъем |
| Блок предохранителей 3 | ||
| 1 | 10 | Левая фара |
| 2 | 5 | Блок управления системы регулирования дистанции -J428- Нагревательный элемент датчика системы регулирования дистанции (ADR) -Z47- |
| 3 | 5 | Непосредственный обзор, Япония Панель индикации -J145- Кнопка панели индикации -E506-
Реле запорного клапана охлаждающей жидкости -J541-2)
Запорный клапан охлаждающей жидкости отопителя -N279-2) |
| 4 | 10 | Lane-Departure-Warning Блок управления ассистента движения по полосе -J759- Обогрев ветрового стекла для ассистента движения по полосе -Z67- |
| 5 | 10 51) |
LHD: Блок управления сигнального устройства -J616- (до июня 2009 года) Панель управления специальными сигналами -E507- (до июня 2009 года) Комплект для подключения мультимедийной системы (9WM)(с ноября 2007) |
| 5 | 5 | RHD: Комплект для подключения мультимедийной системы (9WM)(с ноября 2007) |
| 6 | 5 | LHD: Блок управления рулевой колонки -J527- Блок управления системы санкционирования доступа и пуска двигателя -J518- Переключатель освещения -E1- Центральный блок управления систем комфорта -J393- Блок управления распознавания прицепа -J345- Блок управления системы контроля давления воздуха в шинах -J502- (7K6)(с июня 2008 года) |
| 6 | 5 | RHD: Подогрев заднего левого сиденья -Z10- Подогрев спинки заднего левого сиденья -Z11- Подогрев заднего правого сиденья -Z12- Подогрев спинки заднего правого сиденья -Z13- |
| 7 | 5 | Датчик уровня и температуры моторного масла -G266- |
| 8 | 5 | Разъем, 16-контактный -T16- , диагностический разъем |
| 9 | 5 | Зеркало заднего вида с автоматическим затемнением -Y7- |
| 10 | 5 | Блок управления открывания ворот гаража -J530- Панель управления системы открывания ворот гаража -E284- |
| 11 | 5 | Диагностический интерфейс шин данных -J533- |
| 11 | 5 | Блок управления подушек безопасности -J234- |
| 12 | 5 | LHD: Регулятор корректора фар -E102- Серводвигатель корректора левой фары -V48- Серводвигатель корректора правой фары -V49- |
| 12 | 5 | RHD: Датчик состава воздуха -G238- Панель управления и индикации Climatronic в задней части салона -E265- Блок управления Climatronic -J255- |
1) С ноября 2007 года
2) Только для автомобилей с 6-цилиндровым двигателем поколения 2
LHD – автомобили с левым расположением руля
RHD – автомобили с правым расположением руля
Блок предохранителей на передней панели справа

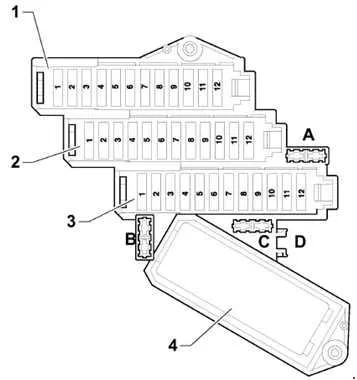

Общая схема
Назначение элементов
| № | А | Функция/компонент |
| A | 5 | Предохранитель блока управления корпусного шума -S348- |
| B | 5 | С июня 2008 года: Предохранитель охлаждаемого отсека -S340- |
| C | – | Не используется |
| D | – | Не используется |
| Блок предохранителей 1 | ||
| 1 | 20 | Подогрев заднего левого сиденья -Z10- Подогрев спинки заднего левого сиденья -Z11- Подогрев заднего правого сиденья -Z12- Подогрев спинки заднего правого сиденья -Z13- |
| 2 |
10
|
До мая 2010 года: Блок управления автоматической коробки передач -J217- (0AT)
|
| 2 | 5 | Блок управления автоматической коробки передач -J217- (09D)(до мая 2010 года) Усилитель мобильного телефона -R86- (с июня 2010 года) блок управления устройства для считывания карт -J676- (с июня 2010 года) Крепление телефона -R126- (с июня 2010 года) |
| 3 | 30 | Подогрев переднего левого сиденья -Z45- Подогрев переднего правого сиденья -Z46- |
| 3 | 15 | RHD; с июня 2009 года: Блок управления переднего правого сиденья с обогревом -J799- |
| 4 | 20 | Блок управления ABS -J104- |
| 5 | 15 | LHD: Блок управления двери переднего пассажира -J387- Блок управления задней правой двери -J389- (до мая 2008 года) |
| 5 | 15 | RHD: Блок управления двери водителя -J386- Блок управления задней левой двери -J388- |
| 6 | 25 | LHD: 12 В розетка 3 -U19- 12 В розетка 4 -U20- |
| 6 | 25 | RHD; до мая 2010 года: 12 В розетка 3 -U19- 12 В розетка 4 -U20- |
| 6 | 30 | RHD; с июня 2010 года: Блок управления бортовой сети -J519- |
| 7 | 10 |
LHD: Выключатель регулировки поясничного подпора переднего сиденья переднего пассажира -E177-
RHD: Выключатель регулировки поясничного подпора водительского сиденья -E176-
|
| 8 | 20 | LHD: Прикуриватель -U1- |
| 8 | 25 | RHD: Блок управления бортовой сети -J519- |
| 9 | 25 | LHD: 12 В розетка -U5- 12 В розетка 2 -U18- |
| 9 | 25 | RHD: Блок управления бортовой сети -J519- |
| 10 | 10 | LHD: Блок управления Climatronic -J255- Блок управления приточного вентилятора -J126- |
| 10 | 10 |
RHD:
До июня 2010 года: Блок управления комбинации приборов -J285-
С июня 2010 года: Диагностический интерфейс шин данных -J533-
|
| 11 | 5 | До июня 2010 года: Выключатель стоп-сигналов -F- (до мая 2008 года) Выключатель на педали тормоза -F47- (до мая 2008 года) Блок управления ABS -J104- (до мая 2008 года) |
| 11 | 15 | С июня 2010 года: Охлаждаемый отсек -J698- |
| 12 | 15 | Блок управления бортовой сети 2 -J520- |
| Блок предохранителей 2 | ||
| 1 | 10 | Правая фара |
| 2 | 5 | Блок управления системы регулирования клиренса -J197- |
| 3 | 5 | Комплект для установки мобильного телефона (9ZD) |
| 4 | 5 | Блок управления ассистента смены полосы движения -J769- Блок управления 2 ассистента смены полосы движения -J770- |
| 5 | 5 | Реле выключения стоп-сигналов -J508- Выключатель педали сцепления -F36- (до июня 2009 года) |
| 6 |
5
20
|
5А: Блок управления автоматической коробки передач -J217-
20А: Блок управления автоматической коробки передач -J217- (09D)
|
| 7 | 5 | Блок управления ABS -J104- |
| 8 | 5 | Многофункциональный выключатель -F125- Выключатель Tiptronic -F189- Блок управления датчиков селектора -J587- |
| 9 | 5 |
Блок управления парковочного ассистента -J446-
Блок управления камеры наружного наблюдения -J928- (с июня 2012 года; LHD)
|
| 10 | 5 |
LHD: Блок управления подушек безопасности -J234-
RHD: Диагностический интерфейс шин данных -J533-
|
| 11 | 5 | LHD: Выключатель с регулировкой заднего левого сиденья с подогревом -E128- Выключатель с регулировкой заднего правого сиденья с подогревом -E129- |
| 11 | 5 | RHD: Блок управления рулевой колонки -J527- Блок управления системы санкционирования доступа и пуска двигателя -J518- Переключатель освещения -E1- Центральный блок управления систем комфорта -J393- Блок управления распознавания прицепа -J345- |
| 12 | 5 | LHD: Датчик состава воздуха -G238- Панель управления и индикации Climatronic в задней части салона -E265- Блок управления Climatronic -J255- |
| 12 | 5 | RHD: Регулятор корректора фар -E102- Серводвигатель корректора левой фары -V48- Серводвигатель корректора правой фары -V49- |
| Блок предохранителей 3 | ||
| 1 | 15 | До мая 2007 года: Электродвигатель заднего стеклоочистителя -V12- С июня 2008 года: Охлаждаемый отсек -J698- |
| 1 | 10 | С июня 2010 года: Блок управления комбинации приборов -J285- |
| 2 | 5 | До июня 2010 года: Нагревательный резистор левой форсунки -Z20-
Нагревательный резистор правой форсунки -Z21-
С июня 2010 года: Блок управления камеры заднего вида -J772-
|
| 3 | 30 |
LHD: Не используется
RHD: Блок управления бортовой сети -J519-
|
| 3 | 5 | С июня 2010 года: DVD-проигрыватель -R7-1) CD-чейнджер -R41-1) |
| 4 | 5 | С июня 2009 года: Дисплей передней панели управления, индикации и выдачи информации -J685- |
| 5 | 5 |
До июня 2009 года: Приемопередающее устройство телефона -R36-
До мая 2010 года: Телефонный держатель -R126-
Блок управления устройства для считывания карт -J676-
|
| 5 |
10
15
|
С июня 2010 года: Блок управления автоматической коробки передач -J217- |
| 6 | 15 | Блок управления передней панели управления, индикации и выдачи информации -J523- Антенный усилитель -R24- |
| 6 | 7,5 |
До июня 2009 года: Блок управления передней панели управления, индикации и выдачи информации -J523-
До мая 2010 года: Блок управления электроники информирования 1 -J794-
|
| 6 | 30 | С июня 2010 года: Реле гидравлического насоса КП -J510-1) Блок управления дополнительного гидравлического насоса -J922-1) |
| 7 | 20 | Блок управления сдвижного люка -J245- |
| 8 | 20 | Блок управления заднего сдвижного люка -J392- |
| 9 | 20 | Блок управления шторки крыши -J394- |
| 10 | 5 | LHD: Медиапрогрыватель в положении 1 -R118- (до июня 2009 года) Медиапрогрыватель в положении 2 -R119- (до июня 2009 года) CD-чейнджер -R41- (до мая 2010 года)
DVD-проигрыватель -R7- (до мая 2010 года)
проигрыватель Mini-дисков -R153- (до июня 2009 года) |
| 10 | 30 | RHD: Блок управления системы контроля доступа и запуска двигателя -J518- Выключатель доступа и разрешения пуска двигателя -E415- |
| 11 | 35 | LHD: Электродвигатель стеклоподъемника двери переднего пассажира -V148- Электродвигатель стеклоподъемника задней правой двери -V27- |
| 11 | 35 | RHD: Блок управления двери водителя -J386- Электродвигатель стеклоподъемника двери водителя -V147- Блок управления задней левой двери -J388- Электродвигатель стеклоподъемника задней левой двери -V26- |
| 12 | 10 | LHD: Панель управления и индикации Climatronic в задней части салона -E265- Блок управления вентилятора приточного воздуха для задней части салона -J391- |
| 12 | 10 | RHD: Блок управления рулевой колонки -J527- |
За работу прикуривателя и дополнительных розеток (USB), отвечают предохранители 6,8 и 9.
1) Только для автомобилей с системой запуск/остановка
LHD – автомобили с левым расположением руля
RHD – автомобили с правым расположением руля

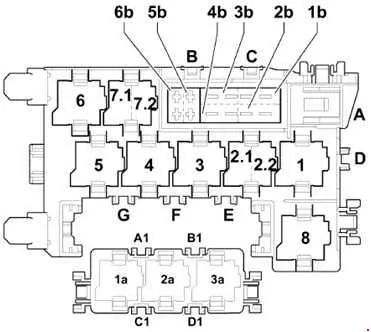

Блок реле и предохранителей в центре передней панели
Расшифровка
| № | А | Функция/компонент |
| B | – | Не используется |
| C | 30 | Блок управления распознавания прицепа -J345- (только США) Тормозной усилитель (только США) |
| D | 30 | Блок управления регулировки сиденья и рулевой колонки с функцией памяти положений -J136- Блок управления регулировки переднего пассажирского сиденья с функцией памяти положений -J521- |
| E | – | Не используется |
| F | – | Не используется |
| G | – | Не используется |
| 1b | 40 | Приточный вентилятор -V2- |
| 2b | 40 | Блок управления ABS -J104- |
| 3b | 40 | Вентилятор приточного воздуха для задней части салона -V80- |
| 4b | 40 | Нагревательный элемент заднего стекла -Z1- |
| 5b | 15 | С июня 2007 года: Электродвигатель заднего стеклоочистителя -V12- |
| 6b | 5 | С июня 2007 года: Нагревательный резистор левой форсунки -Z20- Нагревательный резистор правой форсунки стеклоомывателя -Z21- |
| A1 | – | Не используется |
| B1 | – | Не используется |
| C1 | – | Не используется |
| D1 | – | Не используется |
| Реле | ||
| 1 | Реле компрессора системы регулирования клиренса -J403- | |
| 2.1 | Реле питания, кл. 75x -J694- | |
| 2.2 | Реле двухтонального звукового сигнала -J4- | |
| 3 | Реле омывателя фар -J39- | |
| 4 | Реле выключения стоп-сигналов -J508- | |
| 5 | Не используется | |
| 6 | Реле обогрева заднего стекла -J9- | |
| 7.1 | V6 TDI/FSI, V8 MPI/FSI, V12 TDI: Реле прокачки ОЖ после выкл. двигателя -J151- (V6 FSI с июня 2009) | |
| 7.1 | Реле запорного клапана охлаждающей жидкости -J541- (только для автомобилей с 6-цилиндровым дизельным двигателем 2 поколения) | |
| 7.2 | С июня 2010 года: Реле зеркала заднего вида с автоматическим затемнением -J910- | |
| 8 | Реле гидравлического насоса КП -J510- (с июня 2010 г., только для а/м с 8-ступенчатой АКП) | |
| 1a | Не используется | |
| 2a | Не используется | |
| 3a | Не используется | |
Блок реле и предохранителей в багажнике
Схема
Таблица с обозначением
| № | А | Функция/компонент |
| Блок предохранителей 6 | ||
| 1 | 15 |
До мая 2010 года: Блок управления сигнального устройства -J616-
С июня 2010 года: Блок управления мультимедийной системы -J650-
|
| 2 | 30 | Блок управления системы дозирования восстановителя -J880- |
| 3 | 15 | До мая 2010 года: Блок управления системы регулирования клиренса -J197- |
| 3 | 5 | С июня 2012 года: Выключатель резьбовой пробки бачка с восстановителем -F502- |
| 4 | 5 | С июня 2009 до мая 2010 года: Блок управления камеры заднего вида -J772- Камера заднего вида -R189- |
| 5 | 5 | Блок управления парковочного ассистента -J446- |
| 6 | 15 | Центральный блок управления 2 системы комфорта -J773- |
| 7 | 15 | Центральный блок управления 2 системы комфорта -J773- |
| 8 | 5 | Приемник радиосигнала автономного отопителя -R64- |
| 9 | 20 | 12 В розетка 5 -U26- |
| 10 | 20 | Центральный блок управления систем комфорта -J393- |
| 11 | 15 | Блок считывания информации с антенн для разрешения доступа без ключа -J723- |
| 12 | 30 | Центральный блок управления систем комфорта -J393- |
| Блок предохранителей 5 | ||
| 1 | 15 | Блок управления сигнального устройства -J616- |
| 2 | 5 | Панель управления спец. сигналами -E507- |
| 3 | 15 | Разделительное реле рации, реле рации -J84- Рация -R8- |
| 4 | 15 | Разделительное реле рации, реле рации -J84- Рация -R8- |
| 5 | 5 | Магнитола -R- |
| 5 | 15 | С июня 2010 года: Блок управления сигнального устройства -J616- |
| 6 | 5 |
ТВ-тюнер -R78-
С июня 2009 года: Не используется
|
| 7 | 5 |
Блок управления навигационной системы с CD-приводом -J401-
С июня 2009 года: Не используется
|
| 8 | 30 |
Блок управления цифровой аудиосистемы -J525-
С июня 2009 года: Не используется
|
| 9 | 5 | Цифровая магнитола -R147-, С июня 2009 года: Не используется |
| 10 | 30 | Блок управления 2 цифровой аудиосистемы -J787-, С июня 2009 года: Не используется |
| 11 | 5 | Блок управления камеры заднего вида -J772- Камера заднего вида -R189- С июня 2009 года: Не используется
|
| 12 | – |
Не используется
|
| Блок предохранителей 4 | ||
| 1 | 5 | С июня 2009 до мая 2010 года: Магнитола -R- |
| 1 |
7,5
30
|
С июня 2010 года: Блок управления цифровой аудиосистемы -J525- |
| 2 | 5 | С июня 2009 года: ТВ-тюнер -R78- С июня 2011 года: Цифровой ТВ-тюнер -R171- |
| 3 | 30 | С июня 2009 года: Блок управления цифровой аудиосистемы -J525- |
| 4 | 30 | С июня 2009 года: Блок управления 2 цифровой аудиосистемы -J787- |
| 5 | 15 | Информационно-развлекательная система для пассажиров на задних сиденьях (9WP, 9WK)(с ноября 2007 до мая 2010 года)
Блок управления мультимедийной системы -J650- (до мая 2010 года)
С июня 2010 года: Блок управления системы регулирования дорожного просвета -J197-
|
| 6 | 20 | Центральный блок управления систем комфорта -J393- |
| 7 | 30 | Блок управления крышки багажника -J605- Электродвигатель блока управления крышки багажника -V375- |
| 8 | 30 | Блок управления 2 крышки багажника -J756- Электродвигатель блока управления 2 крышки багажника -V376- |
| 9 | 15 | Блок управления распознавания прицепа -J345- |
| 10 | 15 201) |
Блок управления распознавания прицепа -J345- |
| 11 | 15 201) |
Блок управления распознавания прицепа -J345- |
| 12 | 30 251) |
Блок управления распознавания прицепа -J345- Электродвигатель откидной шаровой головки -V317- |
| Реле | ||
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Разъем, 6-контактный -T6am- для информационно-развлекательной системы для пассажиров на задних сиденьях | |
1) С июня 2007 года
Блок реле и предохранителей под сиденьем водителя
Описание схемы
| № | А | Функция/компонент |
| 2 | – | Пиропатрон отключения АКБ -N253- |
| А | 40 | Предохранитель системы регулирования клиренса -S110- |
| В1 | 30 | С июня 2010 года: Предохранитель 1 (30) -S204- |
| В2 | 5 | С июня 2008 года: Предохранитель системы местонахождения автомобилей -S347- |
| В3 | – | Не используется |
| В4 | 30 | С июня 2010 года: Предохранитель 2 (30) -S205- |
| SD1 | 150 | Предохранитель 1 в блоке предохранителей D -SD1- |
| SD2 | 125 | До мая 2006 года: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD2 | 150 | С июня 2006 года: Предохранитель 2 в блоке предохранителей D -SD2- |
| SD3 | 50 | Предохранитель 3 в блоке предохранителей D -SD3- |
| SD4 | 60 | Предохранитель 4 в блоке предохранителей D -SD4- |
| SD5 | 125 | Предохранитель 5 в блоке предохранителей D -SD5- |
| Реле | ||
| 1 | Реле электропитания клеммы 15 -J329- | |
Блок в моторном отсеке(под капотом)
Для бензиновых двигателей.
Обозначение
| № | А | Функция/компонент |
| 1 | 40 60 | Вентилятор радиатора -V7- |
| 2 | 50 | Электродвигатель насоса вторичного воздуха -V101- |
| 3 | – | Не используется |
| 4 | 40 60 |
Вентилятор радиатора 2 -V177- |
| 5 | 50 | Электродвигатель насоса вторичного воздуха 2 -V189- |
| 6 | – | Не используется |
| 7 | 30 204) |
Катушки зажигания |
| 8 | 5 | Блок управления вентилятора радиатора -J293- Блок управления 2 вентиляторов радиатора -J671- |
| 9 | 15 | Блок управления двигателя -J623- Форсунки впрыска |
| 10 | 10 | Датчик высокого давления -G65-1) 2) 3) Насос рециркуляции ОЖ -V50-1) Термостат системы охлаждения двигателя с электронным регулированием -F265-1) Реле системы прокачки ОЖ после выключения двигателя -J151-1) Клапан 1 системы регулирования фаз газораспределения -N205-1) 2) 3) Клапан 2 системы регулирования фаз газораспределения -N208-1) 3) Клапан заслонки впускного коллектора -N316-1) Клапан 1 системы регулирования фаз газораспределения выпускных клапанов -N318-1) 2) Клапан 2 системы регулирования фаз газораспределения выпускных клапанов -N319-1) Клапан заслонки впускного коллектора 2 -N403-1) Насос охлаждения наддувочного воздуха -V188-3) |
| 11 | 5 | Блок управления двигателя -J623- Расходомер воздуха -G70-2) |
| 12 | 5 | Нагревательный резистор системы вентиляции картера двигателя -N79- |
| 13 | 15 | Расходомер воздуха -G70-1) Расходомер воздуха 2 -G246-1) Электромагнитный клапан 1 абсорбера с активированным углем -N80-1) 2) Клапан управления подачей вторичного воздуха -N112-1) 3) Клапан для дозирования топлива -N290-1) 2) Клапан заслонки впускного коллектора -N316-2) 3) Клапан подачи вторичного воздуха 2 -N320-1) 3) Клапан 2 для дозирования топлива -N402-1) Клапан регулирования давления масла -N428-3) Насос подкачки ОЖ после выключения двигателя -V51-3) Диагностический насос топливной системы -V144-1) 2) 3) Запорный клапан системы вентиляции картера двигателя -N548-3) |
| 14 | 15 | Лямбда-зонд -G39- Лямбда-зонд 2 -G108- |
| 15 | 15 | Лямбда-зонд после катализатора -G130- Лямбда-зонд 2 после катализатора -G131- |
| 16 | 30 | Блок управления топливного насоса -J538- |
| 17 | 5 | Блок управления двигателя -J623- |
| 18 | 15 | Вакуумный насос тормозной системы -V192-1) 2) |
| Реле | ||
| A1 | До июня 2009 года: Реле стартера -J53- С июня 2009 года: Реле электропитания электронных компонентов двигателя -J757- |
|
| A2 | До июня 2009 года: Реле стартера 2 -J695- С июня 2009 года: Реле питания Motronic -J271- |
|
| A3 | До июня 2009 года: Реле электропитания электронных компонентов двигателя -J757- С июня 2009 года: Не используется |
|
| A4 | BAR: Реле насоса вторичного воздуха -J299- (+ CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE с июня 2009 года) | |
| A5 | До июня 2009 года: Реле усилителя тормозов -J569- С июня 2009 года: Реле стартера -J53- |
|
| A6 | До июня 2009 года: Реле прокачки ОЖ после выкл. двигателя -J151- С июня 2009 года: Реле стартера 2 -J695- |
|
| B1 | Не используется | |
| B2 | С июня 2009 года: Не используется | |
| B3 | До июня 2009 года: Реле топливного насоса -J17- С июня 2009 года: Не используется |
|
| B4 | С июня 2009 года: Не используется | |
| B5 | До июня 2009 года: Реле насоса охлаждения топлива -J445- С июня 2009 года: Не используется |
|
| B6 | Не используется | |
| C1 | До июня 2009 года: Реле циркуляционного насоса -J160- С июня 2009 года: BAR: Реле циркуляционного насоса -J160- BHK, BHL: Реле усилителя тормозов -J569- CJTC, CJTB, CJWB, CNAA, CJWC, CTWA, CTWB, CJWE: Реле дополнительного насоса системы охлаждения -J496- |
|
| C2 | Реле питания Motronic -J271- Не используется |
|
Для дизельных двигателей.
Расшифровка
| № | А | Функция/компонент |
|
| 1 | 60 | Блок управления вентилятора радиатора -J293- Вентилятор радиатора -V7- |
|
| 2 | 80 | Блок управления свечей накаливания -J179- | |
| 3 | 40 | Нагревательный элемент дополнительного воздушного отопителя -Z35- (400 Вт)4) 11) 13) | |
| 4 | 401) 602) |
Блок управления 2 вентилятора радиатора -J671- Вентилятор радиатора 2 -V177- |
|
| 5 | 80 6013)15) |
Блок управления времени накаливания 2 -J703-3) 5) 6) 10) Реле для 3-й ступени нагрева -J959-13) 15) |
|
| 6 | 80 6013)15) |
Нагревательный элемент дополнительного воздушного отопителя -Z35- (2 x 400 Вт)4) 11) | |
| 7 | 15 | Термостат параметрической системы охлаждения двигателя -F265-9) 13) Блок управления свечей накаливания -J179- Блок дроссельной заслонки -J338-4) 5) 8) 11) Реле малой мощности обогрева -J359-4) 11) 13) Реле высокой мощности обогрева -J360-4) 11) 13) Блок управления турбонагнетателя 1 -J724-7) Блок управления турбонагнетателя 2 -J725-6) Блок управления байпасной заслонки интеркулера -J865-4) 11) Клапан системы рециркуляции ОГ -N18-7) Переключающий клапан радиатора системы рециркуляции ОГ -N345- Переключающий клапан радиатора системы рециркуляции ОГ 2 -N381-4) 11) Электромагнитный клапан электрогидравлической опоры двигателя -N398-9) 13) Клапан регулирования давления масла -N428-3) 4) 9) 10) 11) 13) Клапан ОЖ для ГБЦ -N489-9) 10) 13) Электродвигатель заслонки впускного коллектора -V157-6) 7) Электродвигатель заслонки впускного коллектора 2 -V275-7) |
|
| 8 | 5 | Блок управления вентилятора радиатора -J293- Блок управления 2 вентиляторов радиатора -J671- |
|
| 9 | 15 | Блок управления двигателя -J623- Блок управления двигателя 2 -J624-3) 5) 6) 10) |
|
| 10 | 10 | Регулятор давления топлива -N276- Клапан дозирования топлива -N290- Клапан 2 дозирования топлива -N402-5) Регулирующий клапан 2 давления топлива -N484-5) |
|
| 11 | 15 109)11) |
Лямбда-зонд -G39- Лямбда-зонд 2 -G108-3) 5) 6) 10) Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 2 -Z28-3) 5) 6) 10) |
|
| 12 | 10 54)14) |
Реле насоса охлаждения топлива -J445-3) 5) 6) Блок управления датчика выброса окислов азота -J583-4) 13) Блок управления датчика выброса окислов азота 2 -J881-4) 11) 13) Насос системы охлаждения ОЖ -V166-3) 6) Насос радиатора системы рециркуляции ОГ -V400-3) 5) 10) Не задействованы 7) 8) 9) Сажевый фильтр -G784-13) |
|
| 13 | 10 154)5) |
Датчик высокого давления -G65- Реле прокачки ОЖ после выключения двигателя -J151- Реле насоса охлаждения топлива -J445-4) 7) 8) Блок управления свечей накаливания 2 -J703-3) 5) 6) 10) Переключающий клапан 2 радиатора системы рециркуляции ОГ -N381-5) Насос подкачки ОЖ после выключения двигателя -V50- Насос прокачки охлаждающей жидкости после выключения двигателя -V51-4) 8) 10) 11) Насос системы охлаждения ОЖ -V166-4) 7) 8) Электродвигатель заслонки впускного коллектора 2 -V275-6) Насос радиатора системы рециркуляции ОГ -V400-4) 8) |
|
| 14 | 5 | Расходомер воздуха -G70- Расходомер воздуха 2 -G246-3) 5) 6) 10) |
|
| 15 | 5 | Блок управления двигателя -J623- Блок управления двигателя 2 -J624-3) 5) 6) 10) |
|
| 16 | 20 25 |
Подкачивающий топливный насос -G6- Блок управления топливного насоса -J538-9) 10) 13) |
|
| 17 | 20 | Топливный насос -G23-5) 6) 7) 8) | |
| 17 | 10 | Датчик давления в системе дозирования восстановителя -G686-4) Насос подачи присадки -V437-4) Нагревательный элемент присадки -Z103-4) |
|
| 17 | 5 | Блок управления двигателя -J623-9) 10) 11) 13) Блок управления двигателя 2 -J624-10) |
|
| 18 | 7,5 | Нагревательный резистор системы вентиляции картера двигателя -N79-3) 5) 6) 10) Нагревательный резистор 2 системы вентиляции картера двигателя -N483-3) 5) 10) |
|
| 18 | 20 | Реле дополнительного топливного насоса -J832-4) 8) Дополнительный топливный насос -V393-4) 8) |
|
| 18 | 10 512) |
Датчик давления в системе дозирования восстановителя -G686-11) 13) Насос подачи присадки -V437-11) 13) Нагревательный элемент насоса подачи присадки -Z103-11) 13) |
|
| Реле | |||
| A1 | Блок управления свечей накаливания -J179- | ||
| A2 | До июня 2009 года, V12: Реле стартера -J53- С июня 2009 года: Реле электропитания клеммы 30 -J317- |
||
| A3 | CCGA, CCFA, CCFC, V12: Блок управления времени накаливания 2 -J703- (CCFA, CCFC с июня 2009 года) | ||
| A4 | До июня 2009 года, V12: Реле стартера 2 -J695- С июня 2009 года; CCMA, CATA: Реле дополнительного топливного насоса -J832- |
||
| A5 | До июня 2009 года: Не используется С июня 2009 года: Реле стартера -J53- |
||
| A6 | До июня 2009 года: Реле дополнительного топливного насоса -J832- С июня 2009 года: Реле стартера 2 -J695- |
||
| B1 | CCMA, CATA, CLZB, CNRB: Реле малой мощности нагрева -J359- (CLZB, CNRB с июня 2009 года) | ||
| B2 | Не используется | ||
| B3 | До июня 2009 года: Реле топливного насоса -J17- С июня 2009 года; CLZB, CNRB: Реле для 3-й ступени нагрева -J959- |
||
| B4 | CCMA, CATA, CLZB, CNRB: Реле большой мощности нагрева -J360- (CLZB, CNRB с июня 2009 года) | ||
| B5 | До июня 2009 года, V12: Реле насоса охлаждения топлива -J445- С июня 2009 года; CCFA: Реле топливного насоса дополнительного отопителя -J749- |
||
| B6 | CCGA, V12: Реле дополнительного насоса системы охлаждения -J496- | ||
| C1 | До июня 2009 года, V12: Реле топливного насоса дополнительного отопителя -J749- С июня 2009 года; CCMA, CATA, CCFA: Реле насоса охлаждения топлива -J445- |
||
| C2 | До июня 2009 года, V12: Реле электропитания клеммы 30 -J317- С июня 2009 года; CCFA: Реле топливного насоса -J17- |
||
Розетка для запуска от внешнего источника питания
Разветвитель 2 для клеммы 30 -TV22- /Розетка для запуска от внешнего источника питания -U6-
Предохранитель прикуривателя
На данном видео наглядно представлен материал о ремонте прикуривателя с помощью замены предохранителя.
Руководство по обслуживанию
Если интересует информация про все электро оборудованием и электросхемы audi q7, ознакомьтесь с данным руководством по эксплуатации: “скачать“.
