Audi A1 (код кузова — 8X) — субкомпактный автомобиль, поступил в продажу поступил в сентябре 2010 года. Выпускается до сих пор. В 2011 году начались продажи электромобиля Audi A1 e-tron с запасом хода 50 км. В нашем материале представлена информация о местах расположения и описании предохранителей и реле Ауди А1. Размещение блоков актуально и для 5-дверного автомобиля и версии Sportback.

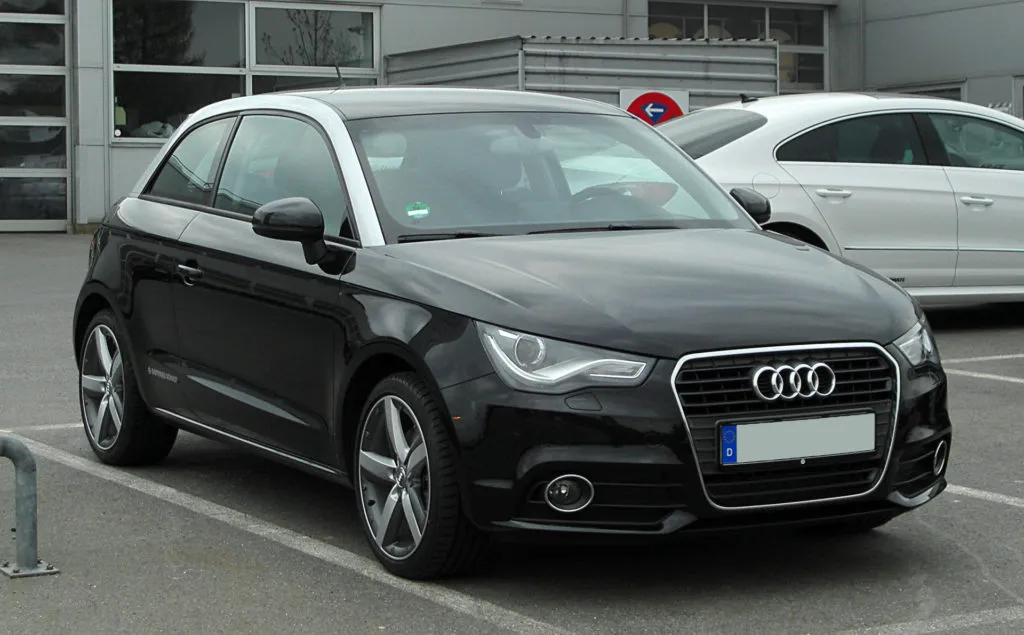

Audi A1 фото

Места расположения блоков

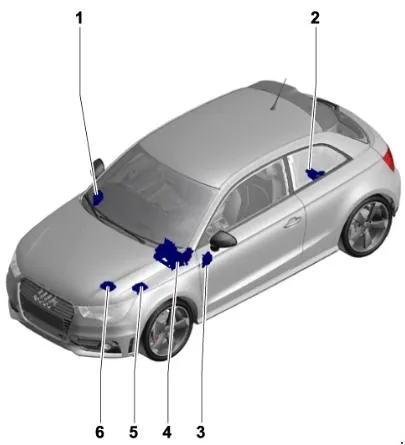

А1 общее расположение блоков

  1. Блок предохранителей D -SD- ;
  2. Колодка предохранителей A -SA- ;
  3. Блок предохранителей С -SC- ;
  4. Кронштейн реле /предохранителей F -SF- ;
  5. Блок предохранителей B -SB- , блок предохранителей H -SH- ;
  6. Блок предохранителей B -SB- .

Обращаем Ваше внимание, на то что в схеме возможны изменения в зависимости от комплектации и года выпуска автомобиля! Сверяйте с описанием на обратной стороне защитной крышки.

Блок предохранителей – №1

Схема

Блок предохранителей D DS А1

Описание схемы

Панель ST1 (черный цвет)

1 7,5 Блок управления эл. блокировки рулевой колонки -J764-
2 20 Блок управления распознавания прицепа -J345-
3 20 Блок управления распознавания прицепа -J345-
4 30
7,5
Mechatronik для КП со сдвоенным сцеплением -J743- , до октября 2014 г.
Блок управления системы электронного регулирования демпфирования -J250- , с января 2014 года
5 30 Реле омывателя фар -J39-
Насос омывателя фар -V11-
6 5 Блок управления интерфейсов системы местонахождения автомобилей -J843-
7 7,5 Блок управления системы контроля доступа и запуска двигателя -J518-
8 15 Mechatronik для КП со сдвоенным сцеплением -J743- , до октября 2014
9 20 Электродвигатель сдвижного люка -V1-
10 7,5 Блок управления датчиков селектора -J587-
11 15 Реле электропитания электронных компонентов двигателя -J757- , до октября 2014 г.
Клапан регулировки давления топлива -N276- , до октября 2014
12 Не используется

Панель ST2 (коричневый цвет)

1 5 Выключатель фонарей заднего хода -F4-
Блок управления датчиков селектора -J587-
Mechatronik для КП со сдвоенным сцеплением -J743-
2 10 Датчик высокого давления -G65-
Датчик уровня и температуры моторного масла -G266-
Блок управления климатической установки -J301-
Реле розеток -J807-
Внутреннее зеркало заднего вида с автоматическим затемнением -Y7-
Разъём, 16-контактный -T16- , диагностический разъём
3 5 Диагностический интерфейс шин данных -J533-
4 5 Блок управления отопителя -J65-
Блок управления корпусного шума -J869-
5 7,5 Переключатель освещения -E1-
Реле стартера 1 -J906-
Стабилизатор напряжения -J532-
Реле стартера 2 -J907-
Реле внутреннего зеркала заднего вида с автоматической функцией затемнения -J910-
Передняя левая фара -MX1-
Передняя правая фара -MX2-
6 5 Переключатель освещения -E1-
7 5 Блок управления ABS -J104- , до октября 2014 г.
Стабилизатор напряжения 2 -J570- , до октября 2014 г.
Блок управления системы электронного регулирования демпфирования -J250- , с января 2014 года
8 5 Регулятор обогрева водительского сиденья -E94-
Регулятор обогрева сиденья переднего пассажира -E95-
Кнопка аварийной световой сигнализации -E229-
Выключатель обогрева заднего стекла -E230-
Кнопка ASR и ESP -E256-
Кнопка включения парковочного ассистента -E266-
Клавиша указателя давления в шинах -E492-
Кнопка для режима запуск-остановка -E693-
Блок управления распознавания прицепа -J345-
Нагревательный резистор левой форсунки -Z20-
Нагревательный резистор правой форсунки -Z21-
9 5 Блок управления усилителя руля -J500-
10 5
7,5
Расходомер воздуха -G70-
Блок управления топливного насоса -J538-
Нагревательный резистор вентиляции картера двигателя -N79-
11 5 Блок управления подушек безопасности -J234-
Контрольная лампа подушки безопасности переднего пассажира выкл -K145-
12 5 Блок управления парковочного ассистента -J446-
13 5 Блок управления корректора фар -J431-
14 30 Блок управления подогрева сидений -J882-
15 15 Электродвигатель заднего стеклоочистителя -V12-
16 5 Блок управления двигателя -J623-
Расходомер воздуха -G70-

Панель ST3 (красный цвет)

  1. Не используется
  2. Не используется
  3. 5-10А – Блок управления полного привода -J492- , постепенный вывод
  4. Не используется
  5. Не используется
  6. Не используется
  7. Не используется
  8. Не используется
  9. Не используется
  10. 5-10А-Блок управления для спецавтомобилей -J608-
  11. Не используется
  12. Не используется

Фото блока

A1 предохранители фото

Колодка предохранителей – № 2

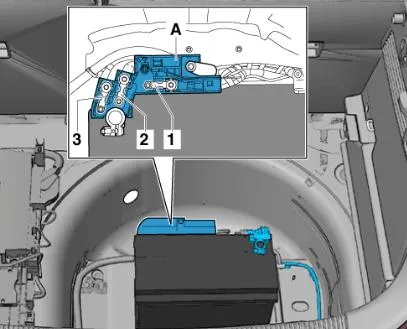

Блок расположен на плюсовом полюсе АКБ (только для а/м с АКБ в багажном отсеке).

Блок предохранителей на акб А1

Расшифровка

  1. Не используется;
  2. Питание бортовой сети / Питание компонентов двигателя;
  3. Не используется;
  4. Пиропатрон отключения АКБ -N253-.

Блок предохранителей – №3

Схема

 Блок предохранителей С А1

Панель ST1 (черный цвет)

1 30 Блок управления цифровой аудиосистемы -J525-
Стабилизатор напряжения -J532-
Магнитола -R-
2 40 Блок управления отопителя -J65-
Реле разгрузки контакта X -J59-
Блок управления приточного вентилятора -J126-
Вентилятор приточного воздуха -V2-
3 20 Прикуриватель -U1-
12 В розетка -U5-
4 15 Блок управления распознавания прицепа -J345-
5 5 Диагностический интерфейс шин данных -J533-
6 30 Блок управления двери переднего пассажира -J387-
Блок управления задней правой двери -J389-
7 30 Блок управления двери водителя -J386-
Блок управления задней левой двери -J388-
8 30 Реле обогрева заднего стекла -J9-
Обогрев заднего стекла -Z1-
9 25 Блок управления ABS -J104-
10 20 Блок управления бортовой сети -J519-
11 15 Высокочастотный звуковой сигнал -H2-
Низкочастотный звуковой сигнал -H7-
Реле звукового сигнала -J413-
12 30 Блок управления бортовой сети -J519-

За прикуриватель отвечает предохранитель номер 3 на 20А.

Панель ST2 (коричневый цвет)

1 5 Звуковой сигнал противоугонной сигнализации -H12-
Датчик противоугонной системы -G578-
2 5
5
7,5
Реле электропитания клеммы 30 -J317-(22)
Реле питания Motronic -J271-(21)
Блок управления двигателя -J623-
3 5 Блок управления бортовой сети -J519-
4 5

15

Блок управления ABS -J104-
Стабилизатор напряжения 2 -J570-
Блок управления системы полного привода -J492-
5 Не используется
6 5 Датчик дождя и освещенности -G397-
Усилитель мобильного телефона -R86-
Держатель телефона -R126-
Передний потолочный модуль -WX3-
7 15
20
Блок управления топливного насоса -J538-
Реле топливного насоса -J17-(22)
8 10 Реле дополнительного насоса системы охлаждения -J496- , до октября 2014
9 5 Блок управления рулевой колонки -J527-
10 5 Переключатель освещения -E1-
11 10 Блок управления Climatronic -J255-
Блок управления климатической установки -J301-
Блок управления двери переднего пассажира -J387- (до апреля 2012 г.)
Блок управления задней правой двери -J389- (до апреля 2012 г.)
Штекерный разъем, 16-контактный -T16- , диагностический разъём
12 10 Блок управления двери водителя -J386- (до апреля 2012 г.)
блок управления задней левой двери -J388- (до апреля 2012 г.)
13 10 Блок управления бортовой сети -J519-
14 20 Реле розеток -J807- только для а/м без розетки ТСУ
15 30 Блок управления бортовой сети -J519-
16 20 Переключающее реле 1 электродвигателя стеклоочистителя -J368- , до октября 2014 г.
Реле питания компонентов двигателя -J757-
Катушки зажигания 1 с выходным каскадом -N70-

Панель ST3 (красный цвет)

ST3 Audi A1

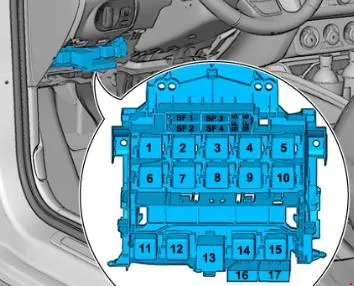

Кронштейн реле – №4

кронштейн реле А1

Обозначение

1-40-Стабилизатор напряжения -J532-

2-50-Питание блока предохранителей 1 -ST1- на блоке предохранителей D -SD-

3-40-Реле электропитания клеммы 15 -J329-

4-40-Блок управления ABS -J104-

5-5-Стабилизатор напряжения 2 -J570- , постепенный вывод

6-5-Блок управления бортовой сети -J519-, Стабилизатор напряжения -J532-

16-10-Выключатель стоп-сигналов -F- (с ноября 2011 г., до октября 2014 г.) / датчик положения педали сцепления -G476- (с ноября 2011 г., до октября 2014 г.)

17-5-Нагревательный элемент лямбда-зонда -Z19- (с ноября 2011 г., до октября 2014 г.)

Блок предохранителей – №5

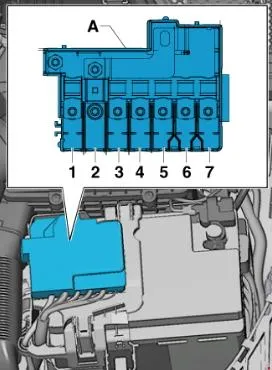

Блок предохранителей на акб под капотом ауди а1

Расшифровка схемы

  1. 175А – Генератор -C-
  2. 40А – Реле малой мощности нагрева -J359- / Элемент для дополнительного нагрева воздуха -Z35-
  3. 110А – Питание бортовой сети / Питание компонентов двигателя
  4. 80А – Блок управления усилителя руля -J500-
  5. 50А/40А – Термовыключатель вентилятора ОЖ -F18- / Блок управления вентилятора радиатора -J293-
  6. 50А – Блок управления свечей накаливания -J179-
  7. 60А – Реле большой мощности нагрева -J360- / Блок управления контроля АКБ

Блок предохранителей – №6

Блок предохранителей B

Расшифровка

1 110/50А Питание бортовой сети, Питание компонентов двигателя, блок управления вентилятора радиатора -J293, Вентилятор радиатора -V7-
2 250А Генератор -C-, Регулятор напряжения -C1-
3 АКБ +
4 80А Блок управления усилителя руля -J500-
5 50А Блок управления свечей накаливания -J179-, Свеча накаливания 1 -Q10-, Свеча накаливания 2 -Q11-,
Свеча накаливания 3 -Q12-, Свеча накаливания 4 -Q13-
6 50А Блок управления вентилятора радиатора -J293-, Вентилятор радиатора -V7-
125А Питание бортовой сети, питание компонентов двигателя
