Audi A1 (cod caroserie — 8X) este un automobil subcompact, lansat pe piață în septembrie 2010. Este produs și în prezent. În 2011 au început vânzările vehiculului electric Audi A1 e-tron, cu o autonomie de 50 km. În acest material sunt prezentate informații despre locația și descrierea siguranțelor și releelor Audi A1. Amplasarea blocurilor este valabilă și pentru varianta cu 5 uși și versiunea Sportback.
Cuprins
Locația blocurilor
Publicitate
- Bloc siguranțe D -SD- ;
- Bloc siguranțe A -SA- ;
- Bloc siguranțe C -SC- ;
- Suport relee /siguranțe F -SF- ;
- Bloc siguranțe B -SB- , bloc siguranțe H -SH- ;
- Bloc siguranțe B -SB- .
Vă atragem atenția că în schemă pot exista modificări în funcție de echipare și anul de fabricație al vehiculului! Verificați cu descrierea de pe partea interioară a capacului de protecție.

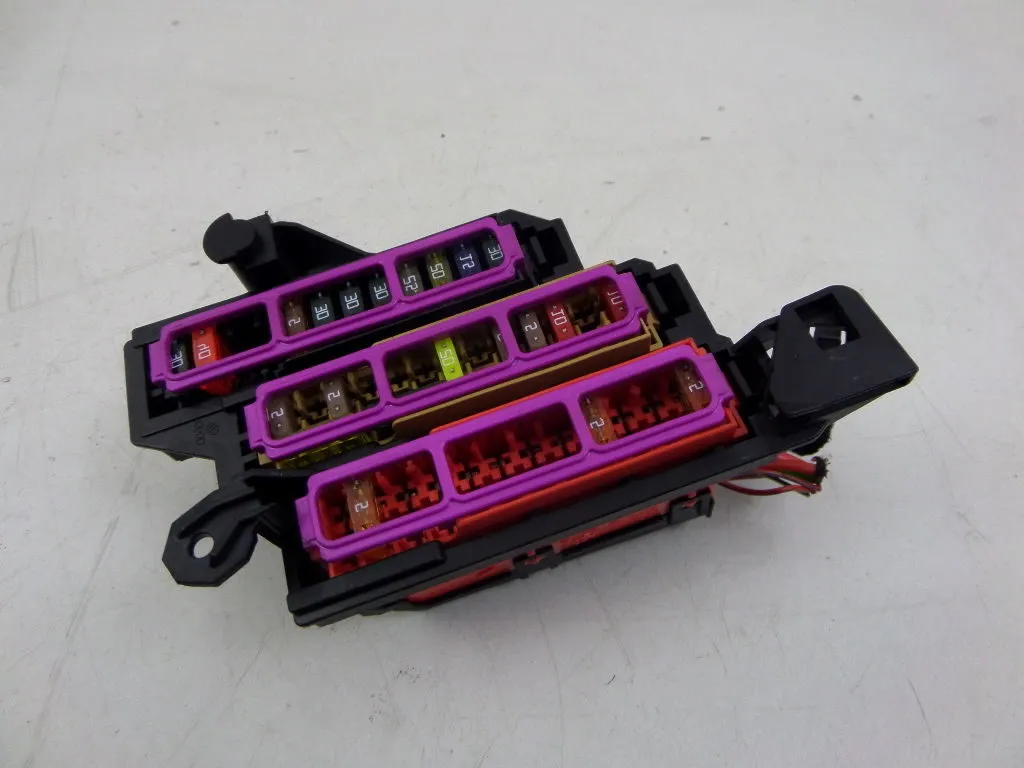

Bloc siguranțe – Nr.1
| Nr. | A | Descriere schemă |
|---|---|---|
| Panoul ST1 (culoare neagră) | ||
| 1 | 7,5 | Unitatea de comandă a blocării electrice a coloanei de direcție -J764- |
| 2 | 20 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 3 | 20 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 4 | 30 7,5 |
Mechatronică pentru cutia de viteze cu dublu ambreiaj -J743- , până în octombrie 2014 Unitatea de comandă a sistemului de reglare electronică a amortizării -J250- , din ianuarie 2014 |
| 5 | 30 | Releul pompei de spălare faruri -J39- Pompa de spălare faruri -V11- |
| 6 | 5 | Unitatea de comandă a interfețelor sistemului de localizare a vehiculelor -J843- |
| 7 | 7,5 | Unitatea de comandă a sistemului de control al accesului și pornire a motorului -J518- |
| 8 | 15 | Mechatronică pentru cutia de viteze cu dublu ambreiaj -J743- , până în octombrie 2014 |
| 9 | 20 | Motor electric pentru trapă de acoperiș -V1- |
| 10 | 7,5 | Unitatea de comandă a senzorilor selectorului -J587- |
| 11 | 15 | Releul de alimentare electrică a componentelor electronice ale motorului -J757- , până în octombrie 2014 Vana de reglare a presiunii combustibilului -N276- , până în octombrie 2014 |
| 12 | – | Nu se utilizează |
| Panoul ST2 (culoare maro) | ||
| 1 | 5 | Comutatorul luminii de marșarier -F4- Unitatea de comandă a senzorilor selectorului -J587- Mechatronică pentru cutia de viteze cu dublu ambreiaj -J743- |
| 2 | 10 | Senzor de presiune înaltă -G65- Senzor de nivel și temperatură ulei motor -G266- Unitatea de comandă a sistemului de climatizare -J301- Releul prizei -J807- Oglindă retrovizoare interioară cu estompare automată -Y7- Conector, 16-pini -T16- , conector de diagnostic |
| 3 | 5 | Interfața de diagnostic a rețelei de date -J533- |
| 4 | 5 | Unitatea de comandă a încălzitorului -J65- Unitatea de comandă a sunetului de caroserie -J869- |
| 5 | 7,5 | Comutatorul iluminării -E1- Releul demarorului 1 -J906- Stabilizator de tensiune -J532- Releul demarorului 2 -J907- Releul oglinzii retrovizoare interioare cu funcție de estompare automată -J910- Far stânga față -MX1- Far dreapta față -MX2- |
| 6 | 5 | Comutatorul iluminării -E1- |
| 7 | 5 | Unitatea de comandă ABS -J104- , până în octombrie 2014 Stabilizator de tensiune 2 -J570- , până în octombrie 2014 Unitatea de comandă a sistemului de reglare electronică a amortizării -J250- , din ianuarie 2014 |
| 8 | 5 | Regulatorul încălzirii scaunului șoferului -E94- Regulatorul încălzirii scaunului pasagerului față -E95- Butonul semnalizării de urgență -E229- Comutatorul încălzirii lunetei -E230- Butonul ASR și ESP -E256- Butonul de activare a asistentului de parcare -E266- Tasta indicatorului presiunii în pneuri -E492- Butonul pentru modul start-stop -E693- Unitatea de comandă pentru recunoașterea remorcii -J345- Rezistorul de încălzire al injectorului stâng -Z20- Rezistorul de încălzire al injectorului drept -Z21- |
| 9 | 5 | Unitatea de comandă a servodirecției -J500- |
| 10 | 5 7,5 |
Debitmetru de aer -G70- Unitatea de comandă a pompei de combustibil -J538- Rezistorul de încălzire al ventilației carterului motor -N79- |
| 11 | 5 | Unitatea de comandă a airbag-urilor -J234- Lampa de control airbag pasager față oprit -K145- |
| 12 | 5 | Unitatea de comandă a asistentului de parcare -J446- |
| 13 | 5 | Unitatea de comandă a corectorului de faruri -J431- |
| 14 | 30 | Unitatea de comandă a încălzirii scaunelor -J882- |
| 15 | 15 | Motorul electric al ștergătorului lunetei -V12- |
| 16 | 5 | Unitatea de comandă a motorului -J623- Debitmetru de aer -G70- |
| Panoul ST3 (culoare roșie) | ||
| 1 | Nu se utilizează | |
| 2 | Nu se utilizează | |
| 3 | 5 / 10 | Unitatea de comandă a tracțiunii integrale -J492- , retragere treptată |
| 4 | Nu se utilizează | |
| 5 | Nu se utilizează | |
| 6 | Nu se utilizează | |
| 7 | Nu se utilizează | |
| 8 | Nu se utilizează | |
| 9 | Nu se utilizează | |
| 10 | 5 / 10 | Unitatea de comandă pentru vehicule speciale -J608- |
| 11 | Nu se utilizează | |
| 12 | Nu se utilizează | |
Bloc siguranțe – Nr. 2
Blocul este amplasat pe polul pozitiv al bateriei (doar pentru vehiculele cu bateria în compartimentul de bagaje).
Publicitate
| Nr. | Descriere |
|---|---|
| 1 | Nu se utilizează |
| 2 | Alimentare rețea de bord / Alimentare componente motor |
| 3 | Nu se utilizează |
| 4 | Cartuș pirotehnic de decuplare a bateriei -N253- |
Bloc siguranțe – Nr.3
| Nr. | A | Descriere schemă |
|---|---|---|
| Panoul ST1 (culoare neagră) | ||
| 1 | 30 | Unitatea de comandă a sistemului audio digital -J525- Stabilizator de tensiune -J532- Aparat radio -R- |
| 2 | 40 | Unitatea de comandă a încălzitorului -J65- Releul de degajare a contactului X -J59- Unitatea de comandă a ventilatorului de aer -J126- Ventilator de aer -V2- |
| 3 | 20 | Brichetă -U1- Priză 12 V -U5- |
| 4 | 15 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 5 | 5 | Interfața de diagnostic a rețelei de date -J533- |
| 6 | 30 | Unitatea de comandă a ușii pasagerului față -J387- Unitatea de comandă a ușii dreapta spate -J389- |
| 7 | 30 | Unitatea de comandă a ușii șoferului -J386- Unitatea de comandă a ușii stânga spate -J388- |
| 8 | 30 | Releul încălzirii lunetei -J9- Încălzire lunetă -Z1- |
| 9 | 25 | Unitatea de comandă ABS -J104- |
| 10 | 20 | Unitatea de comandă a rețelei de bord -J519- |
| 11 | 15 | Semnal acustic de înaltă frecvență -H2- Semnal acustic de joasă frecvență -H7- Releul semnalului acustic -J413- |
| 12 | 30 | Unitatea de comandă a rețelei de bord -J519- |
Pentru brichetă răspunde siguranța numărul 3 de 20A.
Publicitate
| Nr. | A | Descriere schemă |
|---|---|---|
| Panoul ST2 (culoare maro) | ||
| 1 | 5 | Semnal acustic al alarmei antifurt -H12- Senzor al sistemului antifurt -G578- |
| 2 | 5 / 5 / 7,5 | Releul de alimentare electrică a bornei 30 -J317-(22) Releul de alimentare Motronic -J271-(21) Unitatea de comandă a motorului -J623- |
| 3 | 5 | Unitatea de comandă a rețelei de bord -J519- |
| 4 | 5 / 15 | Unitatea de comandă ABS -J104- Stabilizator de tensiune 2 -J570- Unitatea de comandă a sistemului de tracțiune integrală -J492- |
| 5 | – | Nu se utilizează |
| 6 | 5 | Senzor de ploaie și luminozitate -G397- Amplificator telefon mobil -R86- Suport telefon -R126- Modul plafonier față -WX3- |
| 7 | 15 20 |
Unitatea de comandă a pompei de combustibil -J538- Releul pompei de combustibil -J17-(22) |
| 8 | 10 | Releul pompei suplimentare a sistemului de răcire -J496- , până în octombrie 2014 |
| 9 | 5 | Unitatea de comandă a coloanei de direcție -J527- |
| 10 | 5 | Comutatorul iluminării -E1- |
| 11 | 10 | Unitatea de comandă Climatronic -J255- Unitatea de comandă a sistemului de climatizare -J301- Unitatea de comandă a ușii pasagerului față -J387- (până în aprilie 2012) Unitatea de comandă a ușii dreapta spate -J389- (până în aprilie 2012) Conector, 16-pini -T16- , conector de diagnostic |
| 12 | 10 | Unitatea de comandă a ușii șoferului -J386- (până în aprilie 2012) Unitatea de comandă a ușii stânga spate -J388- (până în aprilie 2012) |
| 13 | 10 | Unitatea de comandă a rețelei de bord -J519- |
| 14 | 20 | Releul prizei -J807- doar pentru vehicule fără priză TSU |
| 15 | 30 | Unitatea de comandă a rețelei de bord -J519- |
| 16 | 20 | Releul comutator 1 al motorului ștergătoarelor -J368- , până în octombrie 2014 Releul de alimentare a componentelor motorului -J757- Bobine de inducție 1 cu etaj de ieșire -N70- |
| Nr. | A | Descriere schemă |
|---|---|---|
| Panoul ST3 (culoare roșie) | ||
| 1 | 5 | Unitatea de comandă a bujiilor incandescente -J179- |
| 5 | Pompă de vid a sistemului de frânare -V192- | |
| 2 | 10 | Comutatorul luminii de stop -F- (până în octombrie 2011) |
| 5 | Senzor pe pedala de ambreiaj -F63- (până în octombrie 2011) | |
| Releul pompei suplimentare de lichid de răcire -J496- | ||
| Elementul de încălzire al sondei lambda -Z19- | ||
| Alimentarea siguranței 9 din blocul de siguranțe F -SF9-, blocul ABS -J104- | ||
| 3 | 5 | Debitmetru de aer -G70- (până în octombrie 2011) |
| 5 | Releul pompei de combustibil -J17- (până în octombrie 2014) | |
| 5 | Releul de putere mică de încălzire -J359- (până în octombrie 2014) | |
| 7.5 | Releul de putere mare de încălzire -J360- (până în octombrie 2014) | |
| 15 | Releul de alimentare a componentelor motorului -J757- (până în octombrie 2014) | |
| 15 | Vana de reglare a presiunii combustibilului -N276- (până în octombrie 2014) | |
| 15 | Releul de circulație lichid de răcire -V50- (până în octombrie 2014) | |
| 4 | 15 | Unitatea de comandă a motorului -J623- |
| 15 | Senzorul poziției pedalei de ambreiaj -G476- (până în octombrie 2011) | |
| 15 | Senzorul luminii de stop -F- (până în octombrie 2011) | |
| 5 | 20 | Bobina de inducție cu etaj de ieșire -N70- (până în octombrie 2014) |
| 15 | Transformator de înaltă tensiune -N152- (până în octombrie 2014) | |
| 15 | Vana de reglare a presiunii combustibilului -N276- (până în octombrie 2014) | |
| 20 | Vana de dozare combustibil -N290- (până în octombrie 2014) | |
| 20 | Bobine de inducție | |
| 6 | 10 | Unitatea de comandă a ventilatorului radiatorului -J293- (până în octombrie 2014) |
| 20 | Releul rezistenței de încălzire -J925- (până în octombrie 2014) | |
| Electrovană de limitare a presiunii de supraalimentare -N75- | ||
| Electrovană 1 a absorbantului -N80- | ||
| Vana 1 de reglare a fazelor de distribuție -N205- (până în octombrie 2014) | ||
| Vana de recirculare a turbocompresorului -N249- (până în octombrie 2014) | ||
| Vana colectorului de admisie -N316- (până în octombrie 2014) | ||
| 7 | 5 | CD-changer -R41- |
| 8 | 5 | Unitatea de comandă pentru acces la internet -J666- |
| Unitatea de citire a cardurilor cu cip -J676- | ||
| Aparat radio -R- | ||
| Sintonizator TV -R78- | ||
| 9 | 5 | Unitatea de comandă a panoului de instrumente -J285- |
| 10 | 5 | Releul oglinzii retrovizoare cu estompare automată -J910- |
| Oglindă retrovizoare interioară cu estompare automată -Y7- | ||
| 11 | 7.5 | Aparat radio -R- |
| 15 | Unitatea de comandă a electronicii informaționale 1 -J794- | |
| 12 | 5 | Afișaj panou de comandă/indicație față -J685- |
Suport relee – Nr.4
| Nr. | A | Denumire |
|---|---|---|
| 1 | 40 | Stabilizator de tensiune -J532- |
| 2 | 50 | Alimentarea blocului de siguranțe 1 -ST1- din blocul de siguranțe D -SD- |
| 3 | 40 | Releul de alimentare electrică a bornei 15 -J329- |
| 4 | 40 | Unitatea de comandă ABS -J104- |
| 5 | 5 | Stabilizator de tensiune 2 -J570- , retragere treptată |
| 6 | 5 | Unitatea de comandă a rețelei de bord -J519-, Stabilizator de tensiune -J532- |
| 16 | 10 | Comutatorul luminii de stop -F- (din noiembrie 2011, până în octombrie 2014) / senzorul poziției pedalei de ambreiaj -G476- (din noiembrie 2011, până în octombrie 2014) |
| 17 | 5 | Elementul de încălzire al sondei lambda -Z19- (din noiembrie 2011, până în octombrie 2014) |
Bloc siguranțe – Nr.5
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| 1 | 175 | Alternator -C- |
| 2 | 40 | Releul de putere mică de încălzire -J359- / Element pentru încălzirea suplimentară a aerului -Z35- |
| 3 | 110 | Alimentare rețea de bord / Alimentare componente motor |
| 4 | 80 | Unitatea de comandă a servodirecției -J500- |
| 5 | 50 / 40 | Termocontactul ventilatorului lichid de răcire -F18- / Unitatea de comandă a ventilatorului radiatorului -J293- |
| 6 | 50 | Unitatea de comandă a bujiilor incandescente -J179- |
| 7 | 60 | Releul de putere mare de încălzire -J360- / Unitatea de comandă a monitorizării bateriei |
Bloc siguranțe – Nr.6
| Nr. | A | Denumire |
|---|---|---|
| 1 | 110 / 50 | Alimentare rețea de bord, Alimentare componente motor, unitatea de comandă a ventilatorului radiatorului -J293, Ventilator radiator -V7- |
| 2 | 250 | Alternator -C-, Regulator de tensiune -C1- |
| 3 | Baterie + | |
| 4 | 80 | Unitatea de comandă a servodirecției -J500- |
| 5 | 50 | Unitatea de comandă a bujiilor incandescente -J179-, Bujie incandescentă 1 -Q10-, Bujie incandescentă 2 -Q11-, Bujie incandescentă 3 -Q12-, Bujie incandescentă 4 -Q13- |
| 6 | 50 | Unitatea de comandă a ventilatorului radiatorului -J293-, Ventilator radiator -V7- |
| 125 | Alimentare rețea de bord, alimentare componente motor |
Informații suplimentare
Material video despre cum se verifică o siguranță:
