Audi А4 B6 второго поколения дебютировала в 2000 году, а серийное производство модели началось в 2001 году. “Четверка” разделила платформу с Volkswagen B5. Всего в мире было выпущено более миллиона экземпляров Audi А4 В6. Данный материал подойдет владельцам Ауди А4 Б6, выпущенным в 2001, 2002, 2003, 2004, 2005 году моделям c кузовами седан и Avant.

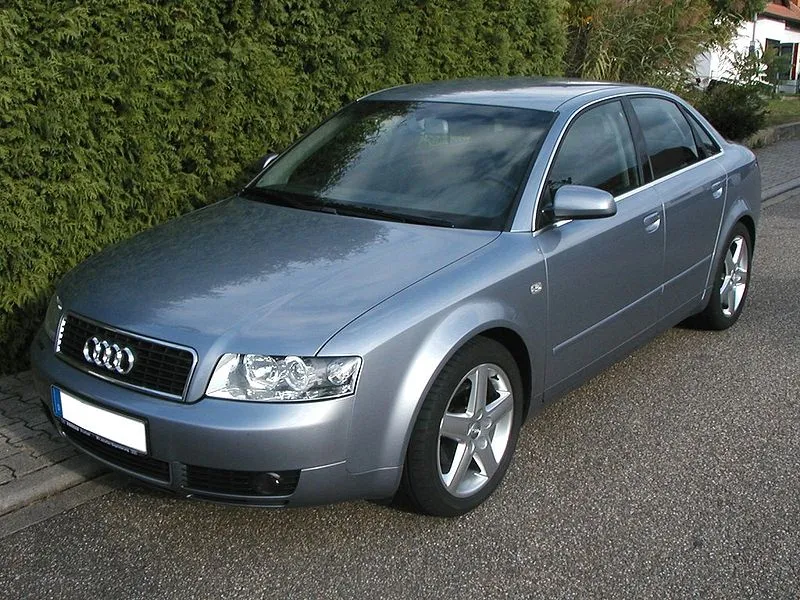

Audi A4 B6

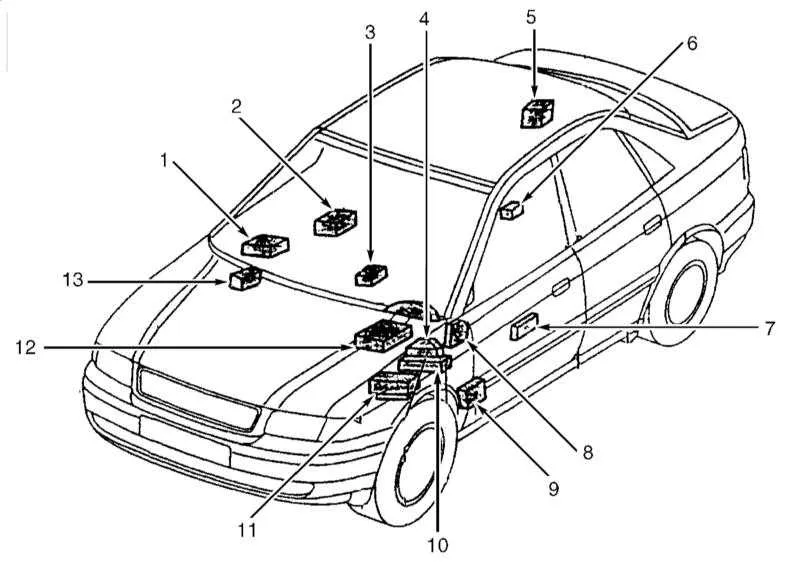

Места расположения блоков

общая информация расположения

1 — Блок управления термостатом
2 — TCM
3 — Блок управления подушками безопасности
4 — 13-проходной блок реле
5 — Блок управления противоугонной системой/внутренним освещением/единым замком
6 — Блок управления датчиком ультразвука
8 — Панель предохранителей
9 — Левый соединительный блок
10 — Центральные микро реле
11 — 8-проходной блок реле
12 — ECM
13 — Правый соединительный блок

Блок предохранителей в салоне слева (№8)

Он расположен в торце приборной панели, за защитной крышкой.

блок предохранителей слева

Фото – пример

Блок предохранителей в салоне А4 Б6

Схема

общая схема блока предохранителей ауди

Расшифровка схемы

1 10A Кондиционер
2 5A Фонари освещения пространства для ног
3 5A Обогреваемые жиклёры стекло омывателя
4 5A Вентилятор системы охлаждения
5 10A Телефон, сенсор уровня двигательного масла, многофункциональные выключатели, обогрев задних сидений, штора заднего стекла, автоматическая трансмиссия (кулиса переключения передач
6 5A Кондиционер (датчик качества воздуха), датчик давления
7 10A Электронная противозаносная система ( ESP ), выключатель сигнала торможения, датчик педали сцепления, датчик угла поворота рулевого колеса
8 5A Телефон
9 15A Усилитель тормозов (вакуумный насос)
10 10A Автоматический регулятор угла наклона фар
11 Отсутствует
12 10A Диагностическая розетка
13 10A Модуль рулевой колонки
14 10A Фонари сигнала тормоза
15 10A Приборная доска, система навигации
16 5A Устройство для открывания гаражных ворот
17 10A Помощь при парковке, регулирование дорожного просвета, контроль давления воздуха в шинах
18 Отсутствует
19 15A Противотуманные фары, задние туманные фонари
20 15A Ближней свет правой фары, регулятор угла наклона фар
21 15A Ближней свет левой фары, регулятор угла наклона фар
22 15A Дверь водителя
23 15A Дверь переднего пассажира
24 20A Электрооборудование комфорта с единым управлением
25 30A Вентилятор отопителя
26 30A Обогрев заднего стекла
27 30A Розетка прицепа (блок управления)
28 20A Топливный насос, дополнительный насос дизельного двигателя
29 20A Управление двигателем
30 20A Подъёмно-сдвижная панель крыши
31 15A Фары заднего хода, автоматическая трансмиссия, диагностическая розетка, автоматически затемняемое внутреннее зеркало
32 20A Управление двигателем
33 15A Прикуриватель
34 15A Управление двигателем
35 30A Розетка в багажнике
36 30A Стеклоочиститель
37 25A Насос стекло- и фароомывателя
38 15A Электрооборудование комфорта с единым управлением, отпирание багажника
39 20A Радиосистема
40 25A Звуковой сигнал
41 Отсутствует
42 Электронная противозаносная система ( ESP )
43 15A Управление двигателем
44 30A Обогрев сидений

В связи в возможными изменениями в схемах связанными с конструктивными особенностями и комплектацией модели сверяйте информацию с Вашим описанием на обратной стороне крышки. В данной схеме за прикуриватель отвечает предохранитель номер 33.

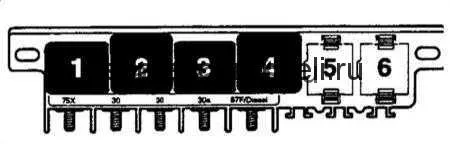

Центральное микро реле

центрально реле

1 — Реле клаксона
2 — Реле уменьшения нагрузки
4 — Реле топливного насоса
5, 6 — Реле интервального режима работы стеклоочистителей/омывателя

8 блок реле

8 блок

2 — Реле управления второй скоростью вентилятора охладителя
3 — Реле управления вентилятором охладителя (1-я скорость)/управление насосом ОЖ
4 — Реле блока управления стеклоподъёмниками/верхним люком/реле ABS (с ESP)
5 — Блок управления предупредительными сигналами открытых дверей
7 — Магнитола/CD-ченджер/Реле насоса ABS
F2 — Электрика пассажирского сиденья
F3 — Электрика водительского сиденья
F5 — Разъем дополнительного питания
F6 — Защита цепи передних электростеклоподъемников
F7 — Защита цепи задних электростеклоподъемников
F8, F9, F11 — Реле и блок управления вентилятора радиатора
F10 — ABS

13-местный блок реле

13 блок

3 — Реле муфты К/В
4,5 — Блок управления задними фонарями
6 — Реле подсветки рычага селектора
7 — Реле туманных фар
8 — Реле включения DRL
9 — Реле ходовых огней
13 — Реле положения Park/Neutral
