Audi 80 B4 — автомобиль семейства Audi 80, выпускавшийся в 1992, 1993, 1994 и 1995 годах с обозначением B4. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi 80 B4. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
В Ауди 80 б4 есть два основных блока реле и предохранителей. Основной расположен в под копотном пространстве моторного отсека, с левой стороны, ближе к дворникам. Второй под приборной панелью в салоне.

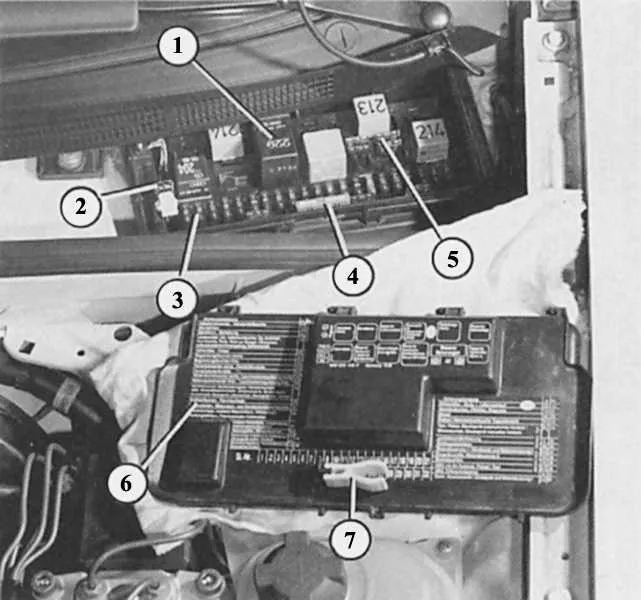

Блок предохранителей в моторном отсеке
| № | Назначение |
|---|---|
| 1 | реле |
| 2 | диагностический разъем |
| 3 | предохранители 1-21. У автомобилей с дизельными двигателями предохранителей 22. |
| 4 | дополнительные предохранители 23-32 |
| 5 | четыре запасных предохранителя |
| 6 | обозначение реле на крышке распределительной панели |
| 7 | зажим для снятия и установки предохранителей |
Представленные данные является универсальными. Сверяйте с описание на обратной стороне защитной крышки.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Противотуманные фары, задние противотуманные фонари |
| 2 | 15 | Аварийная сигнализация |
| 3 | 30 | Звуковой сигнал, обогрев сидений |
| 4 | 15 | Электронные часы, лампа освещения багажника, освещение салона, косметическое зеркало, лампа для чтения, прикуриватель, бортовой компьютер, автоматический кондиционер, радио, система самодиагностики |
| 5 | 30 | 2-я скорость вращения вентилятора обдува радиатора |
| 6 | 5 | Задние правые габаритные и стояночные огни |
| 7 | 5 | Задние левые габаритные и стояночные огни |
| 8 | 10 | Правая фара дальнего света, сигнальная лампочка дальнего света |
| 9 | 10 | Левая фара дальнего света |
| 10 | 10 | Правая фара ближнего света, электродвигатель регулировки положения правой фары |
| 11 | 10 | Левая фара ближнего света, электродвигатель регулировки положения левой фары |
| 12 | 15 | Щиток приборов, фонари заднего хода, система контроля, АКП, блокировка дифференциала, бортовой компьютер, регулировка скоростного режима, реле-замедлитель освещение салона с, электронный термовыключатель, реле включения вентилятора обдув радиатора |
| 13 | 15 | Топливный насос |
| 14 | 5 | Освещение номерного знака, подсветка щитка приборов, подкапотная лампа, освещение вещевого ящика, автоматический кондиционер |
| 15 | 25 | Указатели поворота, стеклоочиститель, насос омывателя стекла, обогрев жиклеров омывателя стекла, реле вентилятора обдува радиатора, кондиционер |
| 16 | 30 | Обогрев заднего стекла, обогрев зеркал |
| 17 | 30 | Вентилятор обдува салона, автоматический кондиционер |
| 18 | 5 | Электрические зеркала |
| 18 | 15 | Очиститель заднего стекла (Avant) |
| 19 | 10 | Центральный замок, обогрев цилиндра выключателя замка, противоугонная система |
| 20 | 30 | Вентилятор обдува радиатора, 1-я скорость, вентилятор салона |
| 21 | 10 | Диагностический разъем |
| 22 | Не используется (автомобили с бензиновыми двигателями) | |
| 22 | 80 | Свечи накаливания (автомобили с дизельными двигателями) |
| Дополнительные предохранители ауди а 80 б4 нижний ряд (при наличии) | ||
| 23 | Не используется | |
| 24 | Не используется | |
| 25 | 5 | Обогрев лямбда-зонда. У автомобилей с дизельными двигателями не используется |
| 26 | 30 | Разъем для прицепа |
| 27 | 10 | Система зажигания/впрыска топлива |
| 28 | 10 | Система зажигания/впрыска топлива. У автомобилей с дизельными двигателями не используется |
| 29 | 10 | Стоп-сигнал |
| 30 | 5 | Регулировка скоростного режима (автомобили с АКП), У автомобилей с дизельными двигателями не используется. |
| 31 | 15 | АБС, блокировка дифференциала |
| 32 | 10 | Система зажигания/впрыска топлива У автомобилей с дизельными двигателями TD — клапан отсечки топлива |
Предохранители 27 и 28 могут быть снабжены пластмассовой крышкой красного цвета с надписью «Motor/Moteur»
За прикуриватель отвечает предохранитель номер 4 на 15А.
| № | Описание реле |
|---|---|
| 1 | Реле противотуманных фар и задних габаритных огней. У автомобилей без противотуманных фар на этом месте стоит перемычка |
| 2 | Реле вентилятора обдува радиатора (у автомобилей без кондиционера), реле вентилятора обдува радиатора для включения 2-й ступени вращения |
| 3 | Реле включения вентиляторов |
| 4 | Реле омывателя фар |
| 5 | Х-контакт реле разгрузки |
| 6 | Реле вентиляторов обдува салона (кондиционер с ручным управлением), реле вентилятора кондиционера для оборотов на 2-й ступени (кондиционер с автоматическим управлением) |
| 7 | Реле звукового сигнала |
| 8 | Реле звуковой сигнализации противоугонной системы (автомобили с механической коробкой передач). У автомобилей без такой системы стоит перемычка. У автомобилей с автоматической коробкой передач это место свободно |
| 9 | Реле интервального режима стеклоочистителя |
| 10 | Реле топливного насоса |
| 11 | Реле вентилятора обдува радиатора для включения 1-й ступени вращения. |
У автомобилей с дизельными двигателями поз. 2 и 3 не заняты, а реле 10 — это реле свечей предварительного подогрева.
Дополнительный блок реле в салоне

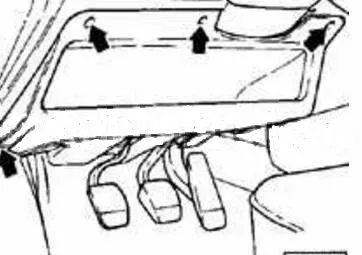

Для доступа к блоку открутите 4 шурупа и снимите защитную крышку.
На разных модификация не все реле могут быть заняты.
| № | Описание реле |
|---|---|
| 1 | Система АБС |
| 2 | Сигнальная лампа ремней безопасности |
| 3 | Блок управления внутренним освещением |
| 4 | Блок реле муфты кондиционера |
| 5 | Стеклоочиститель и стекло омыватель заднего стекла |
| 6 | Устройство контроля давления масла, блок управления переднего освещения |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Автоматическая блокировка переключения передач (только для автомобилей с автоматической коробкой передач) |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Пассажирские сиденья с подогревом |
| 13 | Водительское сиденье с подогревом |
| 14 | Реле люка на крыше автомобиля |
| 15 | Блок управления люком и дверными стеклами с электроприводом |
| 16 | Блок управления люком и дверными стеклами с электроприводом |
| 17 | Реле сигнальных ламп противоугонной сигнализации |
| 18 | Окна дверей с электроприводом, люк на крыше с электроприводом, прерыватель цепи сидений с электроприводом |
Изменения для дизельных автомобилей
| № | Описание для дизельных автомобилей |
|---|---|
| 5 | реле электротока |
| 12 | реле акустического сигнала (не закрытая дверь, не пристегнутый ремень) |
| 13 | реле управления рециркуляцией ОГ |
| 14 | реле управления рециркуляцией ОГ |
| 15 | реле контроля ламп освещения |
| 18 | реле 3-й скорости вращения вентиляторов обдува радиатора (обычно это 2я скорость) |
| К | предохранитель вентилятора обдува радиатора |
| S | предохранитель электротока |
Книга по ремонту и обслуживанию
Если еще остались вопросы, задавайте их в комментариях либо скачайте руководство по ремонту и эксплуатации Audi 80 1991-1995: “скачать“. Для просмотра воспользуйтесь программой djvu reader.
