Audi A4 B5 — автомобиль семейства Audi A4, выпускавшийся в 1994, 1995, 1996, 1997, 1998, 1999 и 2000 годах с обозначением B5. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A4 B5. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Содержание
Расположение предохранителей может отличаться от представленного, и зависит от комплектации автомобиля и года выпуска.
Расположение основного блока предохранителей
Он находится в салоне автомобиля с левой стороны сбоку панели. Внутри в облицовке (3) левой торцевой стороны приборной доски в зажиме находятся маленькие пластмассовые щипцы (2) для того, чтобы вынимать предохранители, и кривошип (4) для аварийного управления раздвижной крышей. На рисунке внизу показано размещение предохранителей в коробке (1).
Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.
| № | A | Назначение |
|---|---|---|
| 1 | 5 | Обогрев форсунок стеклоомывателя |
| 2 | 10 | Указатели поворотов |
| 3 | 5 | Реле омывателей фар, Освещение: перчаточного ящика(бардачка), моторного отделения, кондиционера, АКПП, панели приборов |
| 4 | 5 | Освещение номерного знака |
| 5 | 10 | Панель приборов, подогрев сидений дисплей АКПП. переключатель зеркал, пампа Airbag указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5 | Центральный замок, плафоны для чтения |
| 7 | 10 | Системе ABS |
| 8 | 5 | Телефон |
| 9 | 10 | Обогрев зеркал и дверных замков |
| 10 | 5 | Корректор фар, CD – чейнджер |
| 11 | 5 | Круиз-контроль [АКПП] |
| 12 | 10 | Встроенная диагностика |
| 13 | 10 | Стоп-сигналы |
| 14 | 10 | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10 | Панель приборов, АКПП [4-ступенчатая], кондиционер, навигационная система |
| 16 | 5 | Система ABS |
| 17 | 10 | Обогрев дверных замков |
| 18 | 10 | Правый дальний свет |
| 19 | 10 | Левый дальний свет |
| 20 | 15 | Правый ближний свет, электрокорректор фар |
| 21 | 15 | Левый ближний свет, электрокорректор фар |
| 22 | 5 | Правые габаритные огни |
| 23 | 5 | Левые габаритные огни |
| 24 | 25 | Стеклоочистители лобового стекла, насос омывателя. Реле прерывателя стеклоочистителя |
| 25 | 30 | Вентилятор отопителя, кондиционер |
| 26 | 30 | Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15 | Задний стеклоочиститель |
| 28 | 15 | Топливный насос |
| 29 | 15 | Управление двигателем |
| 30 | 20 | Электропривод люка в крыше |
| 31 | 15 | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20 | Управление двигателем |
| 33 | 15 | Предохранитель прикуривателя |
| 34 | 15 | Управление двигателем (зажиганием/ впрыском) |
| 35 | 30 | Электророзетка для прицепа |
| 36 | 15 | Противотуманные фары |
| 37 | 15 | Телефон, радио |
| 38 | 15 | Освещение багажника, центральный замок |
| 39 | 15 | Аварийное освещение (аварийка) |
| 40 | 25 | Сигнал |
| 41 | 25 | Система ABS (гидро модулятор/ насос) |
| 42 | 40 | Вспомогательный воздушный вентилятор |
| 43 | 5 | S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30 | Подогрев сидений |
За прикуриватель отвечает предохранитель номер 33 на 15А.

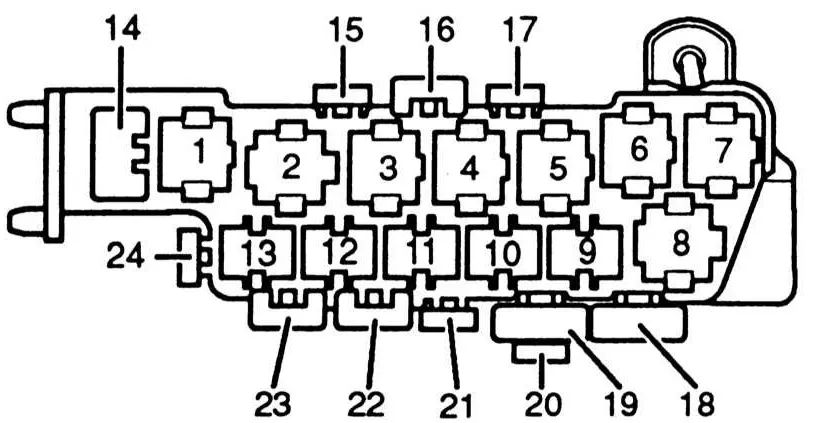

На 8-местной дополнительной опоре
| № | A | Назначение |
|---|---|---|
| 18 | 50 | Гидравлический насос ABS |
| 19 | 40 | Электрический вентилятор радиатора |
| 21 | 5 | Катушка реле вентилятора радиатора |
| 22 | 30 | Стеклоподъемник сзади с электроприводом |
| 23 | 30 | Стеклоподъемник впереди с электроприводом |
| 24 | 15 | Центральный замок и сигнальная противоугонная система |
Расположение реле Ауди А4.
У автомобилем с обширным оснащением позади основной платы расположена дополнительная плата реле. Центральное распределительное устройство — B. Реле обозначены черным цветом.
| № | Назначение |
|---|---|
| 1 | Разгрузочное реле для контакта X |
| 2 | Реле звукового сигнала |
| 3 | Реле системы очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода) или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | Реле топливного насоса или соответственно свечей накаливания |
| № | Назначение |
|---|---|
| Основная плата реле – A | |
| № | Назначение |
| 3 | Реле электромагнитной муфты (система кондиционирования) |
| 4 | Блок управления сигнализаторами |
| 5 | Блок управления сигнализаторами |
| 7 | — |
| 8 | Реле фар дневного света |
| 9 | Реле фар света |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала с функцией откидывания |
| 12 | Блок управления для зеркала с функцией откидывания |
| 13 | — |
| 14 | Предохранитель для специальной сигнальной системы [такси] |
| 15 | — |
| 16 | Предохранитель для специальной сигнальной системы [такси] |
| 17 | Предохранитель для таксометра [такси] |
| 18 | Предохранитель гидравлического насоса системы [ABS] Предохранитель передатчика [такси] |
Плата реле блока электроники в моторном отсеке
Находится в монтажном блок
| № | Назначение |
|---|---|
| 1 | Реле системы обогрева кислородного датчика Реле I свечей накаливания — охлаждающей жидкости |
| 2 | Реле II свечей накаливания — охлаждающей жидкости |
| 3 | Реле системы прямого впрыскивания дизельного двигателя |
| 4 | — |
| 5 | — |
| 6 | Предохранитель электрооборудования двигателя |
| 7 | Предохранитель I свечей накаливания — охлаждающей жидкости |
| 8 | Предохранитель II свечей накаливания — охлаждающей жидкости |
| 9 | Предохранитель свечей накаливания |
Дополнительная плата реле
| № | Назначение |
|---|---|
| 1 | Репе задних противотуманных огней |
| 2 | Реле режима работы вентилятора на максимальной скорости [Lufter voll auf] |
| 3 | Реле режима работы вентилятора на первой ступени |
| 4 | Реле блока управления стеклоподъемником |
| 5 | — |
| 6 | — |
| 7 | — |
| 8 | — |
| 9 | — |
| 10 | — |
| 11 | — |
| 12 | — |
| 13 | — |
| 14 | — |
| 15 | — |
| 16 | Предохранитель механизма перестановки сиденья |
| 17 | — |
| 18 | Предохранитель гидравлического насоса системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле обмотки переключения вентилятора радиатора |
| 22 | Реле задних стеклоподъемников |
| 23 | Реле передних стеклоподъемников |
| 24 | Реле системы центрального запирания и противоугонной системы |
Элекстросхема ауди а4 b5
Возможно, будет полезна Книга с электро схемами Ауди а4 в формате PDF: “скачать”
Частые вопросы: предохранители и реле Audi A4 B5 (1994–2000)
Где находится блок предохранителей на Audi A4 B5 (1994–2000)?
Где искать блоки на Audi A4 B5 (1994–2000): Панель приборов, АКПП [4-ступенчатая], кондиционер, навигационная система; Освещение багажника, центральный замок. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A4 B5 (1994–2000)?
Найдите позицию прикуривателя в таблице на странице Audi A4 B5 (1994–2000) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Audi A4 B5 (1994–2000) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi A4 B5 (1994–2000)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi A4 B5 (1994–2000)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A4 B5 (1994–2000)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A4 B5 (1994–2000)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A4 B5 (1994–2000)?
Схема и таблица предохранителей Audi A4 B5 (1994–2000) — на этой странице: Расположение основного блока предохранителей, Расположение реле Ауди А4., Плата реле блока электроники в моторном отсеке. Сохраните страницу — номиналы соответствуют штатной комплектации.
