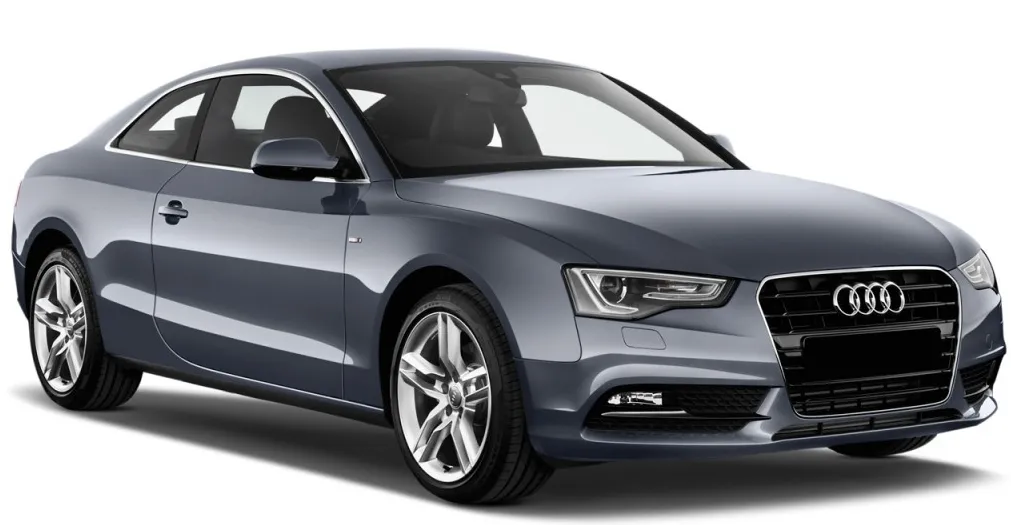

Audi A5 — купе на платформе Audi A4, выпускавшийся в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах с обозначением 8T. В статье приведены расположение блоков реле и предохранителей, схемы, номиналы и назначение элементов в салоне и багажнике Audi A5. Отдельно отмечены цепи прикуривателя и USB-розеток. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования автомобиля.
Реклама
Содержание
Схема расположения блоков
| № | Описание |
|---|---|
| 1 | Блок предохранителей на аккумуляторной батарее |
| 2 | Блок предохранителей в панели приборов с водительской стороны |
| 3 | Блок реле под передней панелью на стороне водителя |
| 4 | Блок реле под передней в пространстве для ног водителя за боковой обшивкой |
| 5 | Блок реле под передней панелью на стороне водителя |
| 6 | Блок предохранителей и реле в моторном отсеке |
| 7 | Блок предохранителей по центру водоотводящего короба |
| 8 | Блок предохранителей в пространстве для ног переднего пассажира за боковой обшивкой |
| 9 | Блок предохранителей в панели приборов с пассажирской стороны |
| 10 | Блок предохранителей и реле в багажном отсеке |
Блоки в салоне
Предохранители в панели справа
Данный блок расположен в панели приборов с пассажирской стороны.
| № | A | Описание |
|---|---|---|
| ST1 | ||
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | 305)/156) | Блок управления рулевой колонки -J527- |
| 65) | 5 | Кнопка ASR и ESP -E256-, Кнопка парковочного ассистента -E266- |
| 7 | 5 | Разъём, 16-контактный -T16-, диагностический разъём |
| 8 | 5 | Диагностический интерфейс шин данных -J533- |
| 9 | 5 | Реле большой мощности нагрева -J360- |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется | |
| ST2 | ||
| 1 | 5 | CD-чейнджер -R41-, DVD-чейнджер -R161- Разъем для внешних аудио источников -R199- |
| 25) | 5 | Модуль переключения выбора профиля вождения -E592- |
| 3 | 202) /251,3) | Блок управления передней панели управления, индикации и выдачи информации -J685- Блок управления электроники информирования 1 -J794-, Магнитола -R- 2) 5) |
| 4 | 5/104) | Блок управления комбинации приборов -J285- |
| 5 | 5 | Диагностический интерфейс шин данных -J533- |
| 6 | 10/57) | Выключатель доступа и разрешения пуска двигателя -E415- |
| 7 | 5 | Переключатель освещения -E1- |
| 8 | 40 | Блок управления приточного вентилятора -J126- |
| 9 | 5 | Блок управления ELV -J764- |
| 10 | 10 | Блок управления Climatronic -J255- |
| 11 | 10 | Разъём, 16-контактный -T16- диагностический разъём |
| 12 | 5 | Блок управления рулевой колонки -J527- |
Реклама
1) Только для а/м с магнитолой (CAN) и внешним усилителем
2) Только для автомобилей с MMI (MOST)
3) Только для а/м с магнитолой Chorus с акустической системой Basic (с ноября 2009)
4) Только для а/м с магнитолой Chorus / Concert / Symphony с акустической системой Basic (с мая 2010 г.)
5) Действительно до июля 2011 г.
Предохранители в панели слева
| № | A | Описание |
|---|---|---|
| ST1 | ||
| 1 | 5 | Блок управления системы активного рулевого управления -J792- |
| 2 | 5 | До 2009 года: Датчик на педали сцепления -F36- датчик на педали сцепления для запуска двигателя -F194- датчик положения педали сцепления -G476- С 2010 года: Не используется С августа 2011 года: Блок управления ABS -J104- |
| 3 | 5 | До августа 2011 года: Панель управления системы открывания гаражных ворот -E284- Блок управления системы открывания гаражных ворот -J530- С августа 2011 года: Датчик задней шторки -E149- Кнопка ASR и ESP -E256- Кнопка парковочного ассистента -E266- Панель управления системы открывания ворот гаража -E284- Кнопка электромеханического стояночного тормоза -E538- Кнопка AUTO HOLD -E540- Датчик состава воздуха -G238- Датчик давления и температуры хладагента -G395- Блок управления системы открывания ворот гаража -J530- Блок управления обогрева сиденья -J882- Реле внутреннего зеркала заднего вида с автоматическим затемнением -J910- Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- |
| 4 | 10 | Блок управления ассистента движения по полосе -J759- |
| 5 | 5 | До августа 2011 года: Датчик состава воздуха -G238- С августа 2011 года: Блок управления защиты от корпусного шума -J869- |
| 6 | 5 | Регулятор корректора фар -E102- Блок управления корректора фар -J431- (до августа 2011 года) Силовой модуль правой фары -J668- (до августа 2011 года) Блок управления адаптивного освещения и корректора фар -J745- (до августа 2011 года) Исп. двигатель корректора левой фары -V48- Исп. двигатель корректора правой фары -V49- Передняя левая фара -MX1- (с августа 2011 года) Передняя правая фара -MX2- (с августа 2011 года) |
| 7 | 5 | Силовой модуль левой фары -J667- |
| 8 | 5 | До августа 2011 года: Блок управления бортовой сети -J519- С августа 2011 года: Блок управления регулирования клиренса -J197- Блок управления системы электронного регулирования демпфирования -J250- Блок управления системы распознавания прицепа -J345- Центральный блок управления систем комфорта -J393- Блок управления системы полного привода -J492- Стабилизатор напряжения -J532- Блок управления электромеханического стояночного тормоза -J540- |
| 9 | 5 | До 2009 года: Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- С 2010 года: Блок управления адаптивного круиз-контроля -J428- |
| 10 | 5 | Блок управления датчиков селектора -J587- (До августа 2011 года) Электромагнит блокировки селектора -N110- Датчик положения педали сцепления -G476- (с 2010 года) |
| 11 | 5 | До августа 2011 года: Нагревательный резистор левой форсунки -Z20- Нагревательный резистор правой форсунки -Z21- С августа 2011 года: Блок управления ассистента смены полосы движения -J769- Блок управления 2 ассистента смены полосы движения -J770- |
| 12 | 5 | До августа 2011 года: Датчик давления и температуры хладагента -G395- С августа 2011 года: Блок управления бортовой сети -J519- |
| 13 | 5 | С 2010 года: Разъём, 18-контактный -T18a- С августа 2011 года: Блок управления подушек безопасности -J234- блок управления системы распознавания занятости сиденья -J706- контрольная лампа отключения подушки безопасности переднего пассажира -K145- |
| 14 | 5 | С 2010 года: Кнопка световой сигнализации -E229- Блок управления подушек безопасности -J234- Блок управления системы распознавания занятости сиденья -J706- Контрольная лампа предупредительной световой сигнализации -K6- |
| 14 | 15 | С августа 2011 года: Электродвигатель очистителя заднего стекла -V12- |
| 15 | 25 | С 2010 года: Блок управления ABS -J104- Кронштейн предохранителей 2 -ST2- на блоке предохранителей C -SC- Кронштейн предохранителей 1 -ST1- на блоке предохранителей D -SD- Кронштейн предохранителей 4 -ST4- на блоке предохранителей F -SF- |
| 15 | 10 | С августа 2011 года: Питание кронштена предохранителей 1 -ST1- блок предохранителей D -SD- |
| 16 | 40 | С 2010 года: Реле стартера -J53- Реле 2 стартера -J695- Кронштейн предохранителей 1 -ST1- предохранитель 3 на блоке предохранителей B -SB3- Кронштейн предохранителей 1 -ST1- предохранитель 12 на блоке предохранителей B -SB12- Кронштейн предохранителей 1 -ST1- предохранитель 15 на блоке предохранителей B -SB15- (с августа 2011 года) |
| ST2 | ||
| 1 | 5 | До 2009 года: Реле циркуляционного насоса -J160- С 2010 года: Внутреннее зеркало заднего вида с автоматическим затемнением -Y7- С августа 2011 года: Не используется |
| 2 | 5 | Датчик на педали сцепления -F36- (до 2009 года) Датчик на педали сцепления для запуска двигателя -F194- (до 2009 года) Датчик положения педали сцепления -G476- (до августа 2011 года) С августа 2011 года: Выключатель стоп-сигналов -F- |
| 3 | 20/25/1 | Топливный подкачивающий насос -G6- Блок управления топливного насоса -J538- 2) 3) |
| 4 | 5/10 | До августа 2011 года: Реле циркуляционного насоса -J160- 4) |
| 4 | 5 | С августа 2011 года: Датчик положения педали сцепления -G476- Датчик давления системы дозирования присадки -G686- Блок управления системы дозирования присадки -J880- Насос подачи присадки -V437- Нагревательный элемент насоса подачи присадки -Z103- |
| 5 | 30/15 | Блок управления бортовой сети -J519- Блок управления вентиляции переднего левого сиденья -J800- 5) 6) |
| 6 | 10/5 | Блок управления ABS -J104- 7) |
| 7 | 25 | До августа 2011 года: Реле звукового сигнала -J413- |
| 7 | 15 | С августа 2011 года: Высокотональный звуковой сигнал -H2- Низкотональный звуковой сигнал -H7- Реле звукового сигнала -J413- |
| 8 | 30 | Блок управления двери водителя -J386- |
| 9 | 30 | Блок управления э/двигателя стеклоочистителя -J400- |
| 10 | 25 | Блок управления ABS -J104- |
| 11 | 15 | Блок управления двери водителя -J386- |
| 11 | 30 | С августа 2011 года: Задняя левая дверь |
| 12 | 5 | Датчик дождя и освещённости -G397- |
| ST3 | ||
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | 10 | Выключатель механизма регулировки поясничной опоры сиденья водителя -E176- Выключатель механизма регулировки поясничной опоры сиденья переднего пассажира -E177- |
| 4 | 35 | Блок управления системы активного рулевого управления -J792- |
| 5 | – | Не используется |
| 6 | 35 | Блок управления бортовой сети -J519- |
| 7 | 30/20 | Блок управления бортовой сети -J519- |
| 8 | 30 | Блок управления бортовой сети -J519- |
| 9 | 20 | Блок управления сдвижного люка -J245- |
| 10 | 30 | Блок управления бортовой сети -J519- |
| 11 | 20 | До августа 2011 года: Не используется С августа 2011 года: Блок управления шторки люка -J394- |
| 12 | 5 | Сигнал сигнализации -H12- Датчик противоугонной системы -G578- |
Блок в багажном отсеке
Он расположен с правой стороны за обшивкой салона.
| № | A | Описание элементов |
|---|---|---|
| ST1 | ||
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | – | Не используется |
| 9 | – | Не используется |
| 10 | – | Не используется |
| 11 | – | Не используется |
| 12 | – | Не используется |
| ST2 | ||
| 1 | 5 | До 2009 года: Блок управления контроля давления в шинах -J502- С 2010 года: Не используется |
| 2 | 15/101) | Блок управления распознавания прицепа -J345- Блок управления регулировки положения заднего бампера -J223- 1) |
| 3 | 20 | Блок управления распознавания прицепа -J345- |
| 4 | 20 | Блок управления распознавания прицепа -J345- |
| 5 | 5 | Клавиша электромеханического стояночного тормоза -E538- |
| 6 | 15 | Блок управления системы электронного регулирования демпфирования -J250- Блок управления системы регулирования клиренса -J197- (с августа 2011 года) |
| 7 | 30 | Блок управления электромеханического стояночного тормоза -J540- |
| 8 | 30 | Центральный блок управления систем комфорта -J393- |
| 9 | 35 | Блок управления полного привода -J492- |
| 10 | 30 | Центральный блок управления систем комфорта -J393- |
| 11 | 20 | Центральный блок управления систем комфорта -J393- |
| 12 | 5 | Блок управления интерфейсов системы местонахождения автомобилей -J843- Блок управления системы диагностики утечек топливного бака -J909- |
| ST3 | ||
| 1 | 15/30 | До 2009 года: Инвертор с розеткой, 12 В-230 В -U13- С 2010 года: Не используется |
| 2 | – | До 2009 года: Не используется С 2010 года: Блок управления переднего правого сиденья с обогревом -J799- С августа 2011 года: Реле розеток -J807- Прикуриватель -U1- Розетка 12 В -U5- Инвертор розетки, 12-230 В -U13- Розетка 12 В 2 -U18- Розетка 12 В 3 -U19- |
| 3 | 7.5 | До 2009 года: Блок управления навигационной системы с CD-приводом -J401- Radio -R- Устройство приема и передачи сигнала телефона -R36- TV-тюнер -R78- Усилитель мобильного телефона -R86- Крепление телефона -R126- Спутниковый приемник -R146- Цифровая магнитола -R147- Разъём, 18-конатктный, черный -T18a- |
| 3 | 40 | С 2010 года: Магнитола -R- Устройство приема и передачи сигнала телефона -R36- TV-тюнер -R78- Усилитель мобильного телефона -R86- Крепление телефона -R126- Разъём, 18-контактный, черный -T18a- |
| 3 | 40 | С августа 2011 года: Стабилизатор напряжения -J532- |
| 4 | 30 | До 2009 года: Блок управления цифровой аудиосистемы -J525- |
| 4 | 40 | С 2010 года: Стабилизатор напряжения -J532- |
| 4 | 30 | С августа 2011 года: Стабилизатор напряжения -J532- Магнитола -R- Блок управления цифровой акустической системы -J525- |
| 5 | 5 | До 2009 года: Блок управления передней панели управления, индикации и выдачи информации -J523- |
| 5 | 30 | С 2010 года: Инвертор с розеткой, 12 В-230 В -U13- |
| 5 | 25 | С августа 2011 года: Инвертор с розеткой, 12 В-230 В -U13- |
| 6 | 30 | Блок управления дополнительного отопителя -J364- |
| 7 | 30 | Блок управления электромеханического стояночного тормоза -J540- |
| 8 | 30 | Выключатель регулировки подогрева левого заднего сиденья -E128- Выключатель регулировки подогрева правого заднего сиденья -E129- |
| 9 | 30 | До августа 2011 года: Блок управления двери переднего пассажира -J387- |
| 9 | 30 | С августа 2011 года: Правая передняя дверь |
| 10 | 5 | Радиоприемник автономного отопителя -R64- |
| 11 | 15 | До августа 2011 года: Блок управления двери переднего пассажира -J387- |
| 11 | 30 | С августа 2011 года: Задняя правая дверь |
| 12 | 5 | До 2009 года: Блок управления камеры заднего вида -J772- С 2010 года: Не используется С августа 2011 года: Устройство приема и передачи сигнала телефона -R36- Усилитель мобильного телефона -R86- Крепление телефона -R126- |
| ST4 | ||
| 1 | 15 | Розетка 2 12 В -U18- С августа 2011 года: Не используется |
| 2 | 15 | Розетка 12 В -U5- Инвертор с розеткой, 12-230 В -U13- (с 2010 года) С августа 2011 года: Не используется |
| 3 | 15 | Розетка 3 12 В -U19- С августа 2011 года: Не используется |
| 4 | 15 | Прикуриватель -U1- С августа 2011 года: Не используется |
| 5 | 5 | До 2009 года: Блок управления парковочного автопилота -J791- С 2010 года: Не используется |
| 6 | 5 | До 2009 года: Разъём, 18-контактный, черный -T18a- С 2010 года: Разъём, 2-контактный, в спинке сиденья водителя -T2dy- Разъём, 2-контактный, в спинке сиденья переднего пассажира -T2dz- С августа 2011 года: Не используется |
| 7 | 5 | До 2009 года: Блок управления адаптивного круиз-контроля -J428- |
| 7 | 7.5 | С 2010 года: Блок управления парковочного автопилота -J791- С августа 2011 года: Не используется |
| 8 | – | Не используется |
| 9 | 5 | Клавиша электромеханического стояночного тормоза -E538- С августа 2011 года: Не используется |
| 10 | 5 | Блок управления 2 ассистента смены полосы движения -J770- С августа 2011 года: Не используется |
| 11 | 5 | Выключатель регулировки заднего левого сиденья с подогревом -E128- С августа 2011 года: Не используется |
| 12 | 5 | Выключатель предупредительной световой сигнализации -E3- Блок управления подушек безопасности -J234- Блок управления системы распознавания занятости сиденья -J706- Контрольная лампа отключения подушки безопасности переднего пассажира -K145- С августа 2011 года: Не используется |
| ST5 | ||
| 1 | 15 | До августа 2011 года: Не используется С августа 2011 года: Блок управления переднего правого сиденья с обогревом -J799- |
| 2 | 5 | До августа 2011 года: Не используется С августа 2011 года: Реле внутреннего зеркала заднего вида с автоматической функцией затемнения -J910-5) |
| 3 | 20/30 | До августа 2011 года: Блок управления цифрового акустической системы -J525- магнитола -R- |
| 3 | 30 | С августа 2011 года: Питание кронштейна предохранителей 2 -ST2- с предохранителя 1 на блоке предохранителей D -SD1- до предохранитель 4 на блоке предохранителей D -SD4- |
| 4 | 7.5 | До 2009 года: Не используется С 2010 года: Блок управления электронной информационной системы 1 -J794- |
| 5 | 54)/7.53) | До 2009 года: Не используется С 2010 года: Блок управления навигационной системы с CD-приводом -J401- Магнитола -R- Устройство приема и передачи сигнала телефона -R36- TV-тюнер -R78- Усилитель мобильного телефона -R86- Крепление телефона -R126- Разъём, 18-контактный, черный -T18a- 4) 3) |
| 5 | 5 | С августа 2011 года: Блок управления устройства считывания чип-карт -J676- магнитола -R- TV-тюнер -R78- |
| 6 | 5 | До 2009 года: Не используется С 2010 года: Блок управления камеры заднего вида -J772- |
| 7 | 5 | До 2009 года: Не используется С 2010 года: Усилитель мобильного телефона -R86- С августа 2011 года: Не используется |
| 8 | – | До августа 2011 года: Не используется С августа 2011 года: Комплект для подключения мультимедийной системы: Разъём, 2-контактный, в спинке сиденья водителя -T2dy- Разъём, 2-контактный, в спинке сиденья переднего пассажира -T2dz- |
| 9 | – | Не используется |
| 10 | – | Не используется |
| 11 | 30 | До августа 2011 года: Не используется С августа 2011 года: Блок управления системы дозирования присадки -J880- |
| 12 | 10 | До августа 2011 года: Не используется С августа 2011 года: Блок управления системы дозирования присадки -J880- |
| Отдельные предохранители на блоке предохранителей | ||
| H | 40 | Реле обогрева заднего стекла -J9- |
| Реле | ||
| A | Sportback: Реле обогрева заднего стекла -J9- | |
| B | До августа 2011 года, только для специальных автомобилей: Разделительное реле рации, реле рации -J84- С августа 2011 года: Реле системы дозирования присадки -J963- |
|
| C | До августа 2011 года, только для Coupe: Реле обогрева заднего стекла -J9- С августа 2011 года: Не используется |
|
| D | 2007 год: Реле электропитания кл. 15 -J329- С августа 2011 года, только для Coupe: Реле обогрева заднего стекла -J9- |
|
| E | Реле розеток -J807- | |
1) Только для RS 5
2) Только для а/м с магнитолой (CAN) с акустической системой Basic (до ноября 2009)
3) До апреля 2010 г.
4) С мая 2010 года
5) Только для автомобилей с системой старт/стоп
Блок под капотом
Предохранители и реле в моторном отсеке, находятся с правой стороны и закрыты крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| 2 | 5/1010) | До августа 2011 года: Датчик уровня и температуры масла -G266- Клапан дозирования топлива -N290- 10) Клапан 2 дозирования топлива -N402- 10) |
| 2 | 5 | С августа 2011 года: Датчик уровня и температуры масла -G266- |
| 3 | 5 | Блок управления двигателя -J623- Расходомер воздуха -G70- (до августа 2011 года) |
| 4 | 5 | Блок управления двигателя -J623- |
| 5 | 102) /153-10) /201) | До августа 2011 года: Термостат охладителя двигателя с управлением по параметрической кривой -F265- Расходомер воздуха -G70- Блок управления свечей накаливания -J179- Реле насоса вторичного воздуха -J299- Модуль дроссельной заслонки -J338- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Реле насоса вторичного воздуха 2 -J545- Электромагнитный клапан ограничения давления наддува -N75- Нагревательный резистор вентиляции картера двигателя -N79- Электромагнитный клапан 1 абсорбера -N80- Клапан подачи вторичного воздуха -N112- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Клапан изменения геометрии впускного коллектора -N156- Клапан байпасной заслонки воздушного фильтра -N275- Клапан регулятора давления топлива -N276- Клапан дозирования топлива -N290- Клапан заслонки впускного коллектора -N316- Клапан подачи вторичного воздуха 2 -N320- Клапан заслонки ОГ 1 -N321- Клапан переключения воздуха на впуске -N335- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Клапан 2 дозирования топлива -N402- Клапан регулятора давления масла -N428- Насос рециркуляции ОЖ -V50- Диагностический насос топливной системы -V144- 2) 10) 1) |
| 5 | 55,12)/7.511)/101,2,4) | С августа 2011 года: Расходомер воздуха -G70- Клапан регулятора давления топлива -N276- Клапан дозирования топлива -N290- Электромагнитная муфта компрессора -N421- 11) 12) 4) |
| 6 | 15 | До августа 2011 года: Блок управления двигателя -J623- |
| 6 | 15 | С августа 2011 года: Блок управления двигателя -J623- Форсунка 2 цилиндра 1 -N532- Форсунка 2 цилиндра 2 -N533- Форсунка 2 цилиндра 3 -N534- Форсунка 2 цилиндра 4 -N535- Электромагнитный клапан 1 абсорбера -N80-11) Клапан подачи вторичного воздуха -N112-11) Клапан регулятора давления масла -N428-11) Исп. элемент регулятора температуры моторного масла -N493-11) Клапан охладителя моторного масла -N554-11) Регулятор давления наддува 2 -V546-11) |
| 7 | 101,4-9,12)/152,3,10)/1515) | Термостат охладителя двигателя с управлением по параметрической кривой -F265- (до августа 2011 года) Исп. элемент 1 системы изменения фаз газораспределения -F366- Исп. элемент 2 системы изменения фаз газораспределения -F367- Исп. элемент 3 системы изменения фаз газораспределения -F368- Исп. элемент 4 системы изменения фаз газораспределения -F369- Исп. элемент 5 системы изменения фаз газораспределения -F370- Исп. элемент 6 системы изменения фаз газораспределения -F371- Исп. элемент 7 системы изменения фаз газораспределения -F372- Исп. элемент 8 системы изменения фаз газораспределения -F373- Исп. элемент 9 системы изменения фаз газораспределения -F374- (до августа 2011 года) Исп. элемент 10 системы изменения фаз газораспределения -F375- (до августа 2011 года) Исп. элемент 11 системы изменения фаз газораспределения -F376- (до августа 2011 года) Исп. элемент 12 системы изменения фаз газораспределения -F377- (до августа 2011 года) Реле циркуляции ОЖ после выкл. двигателя -J151- (до августа 2011 года) Реле дополнительного насоса ОЖ -J496- (до августа 2011 года) Электромагнитный клапан ограничения давления наддува -N75- Электромагнитный клапан 1 абсорбера -N80- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- (с августа 2011 года) Клапан 1 системы изменения фаз газораспределения -N205- Предварительный резистор электромагнитного клапана АКП -N207- (до августа 2011 года) Клапан 2 системы изменения фаз газораспределения -N208- Клапан заслонки ОГ -N220- (с августа 2011 года) Перепускной клапан турбонагнетателя -N249- Клапан регулятора давления топлива -N276- Клапан дозирования топлива -N290- Клапан заслонки впускного коллектора -N316- Клапан 1 системы изменения фаз газораспределения на выпуске -N318- Клапан 2 системы изменения фаз газораспределения на выпуске -N319- Запорный клапан ОЖ Climatronic -N422- Клапан регулятора давления масла -N428- клапан ОЖ КП -N488- (с августа 2011 года) управляющий клапан форсунок охлаждения поршней -N522- (с августа 2011 года) Диагностический насос топливной системы -V144- (до августа 2011 года) Электродвигатель стеклоподъемника со стороны водителя -V147- (до августа 2011 года) Электродвигатель впускного коллектора с изменяемой геометрией -V183- (до августа 2011 года) Насос охладителя системы рециркуляции ОГ -V400- (с августа 2011 года) 12) 10) 15) |
| 8 | 57) /105,6,8) /1510) /201-4) /309) | Реле усилителя тормозов -J569- 10) Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Катушка зажигания 7 с выходным каскадом -N325- Катушка зажигания 8 с выходным каскадом -N326- Запорный клапан ОЖ Climatronic -N422- Насос охладителя системы рециркуляции ОГ -V400- 7) 8) 4) 9) |
| 8 | 55,14)/7.511)/101,2,4) | Датчик NOx 2 -G687- Блок управления датчика NOx 2 -J881- Реле усилителя тормозов -J569- Датчик NOx -G295- Датчик сажи -G784- Блок управления датчика NOx -J583- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- 11) Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- 11) Реле насоса вторичного воздуха -J299- 11) Насос охлаждения наддувочного воздуха -V188- 11) 14) |
| 9 | 57) /153,4,10) /205,6,8) | До августа 2011 года: Реле дополнительного топливного насоса -J832- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- 7) 10) 8) |
| 9 | 5 | С августа 2011 года: Стабилизатор напряжения -J532- Блок управления двигателя -J623- |
| 10 | 107) /151-4) /155,8,10) | До августа 2011 года: Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 2 после катализатора -Z28- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- 7) 4) 10) |
| 10 | 511)/105,12)/151,2,4) | С августа 2011 года: Нагревательный элемент лямбда-зонда -Z19- Нагревательный элемент лямбда-зонда 2 после катализатора -Z28- Нагревательный элемент лямбда-зонда 1 после катализатора -Z29- Блок управления усилителя руля -J500- 11) 12) 4) |
| 11 | 5 | Блок управления вентилятора радиатора -J293- Блок управления 2 вентилятора радиатора -J671- |
| 12 | 5 | Расходомер воздуха -G70- (до августа 2011 года) Блок управления АКП -J217- Mechatronik для КП со сдвоенным сцеплением -J743- |
| 13 | 510) | До августа 2011 года: Датчик уровня и температуры моторного масла -G266- 10) |
| 13 | 1511) | С августа 2011 года: Форсунка 2 цилиндра 1 -N532- Форсунка 2 цилиндра 2 -N533- Форсунка 2 цилиндра 3 -N534- Форсунка 2 цилиндра 4 -N535- Форсунка 2 цилиндра 5 -N536- Форсунка 2 цилиндра 6 -N537- 11) |
| 14 | 55)/201,2,4,11)/3010) | Катушка зажигания 1 с выходным каскадом -N70- Катушка зажигания 2 с выходным каскадом -N127- Катушка зажигания 3 с выходным каскадом -N291- Катушка зажигания 4 с выходным каскадом -N292- Катушка зажигания 5 с выходным каскадом -N323- Катушка зажигания 6 с выходным каскадом -N324- Катушка зажигания 7 с выходным каскадом -N325- Катушка зажигания 8 с выходным каскадом -N326- Реле питания 2 компонентов двигателя -J976- (С августа 2011 года) Запорный клапан ОЖ Climatronic -N422- (С августа 2011 года) Насос охладителя системы рециркуляции ОГ -V400- (С августа 2011 года) 5) 11) 10) |
| 15 | 5/2011) | До августа 2011 года: Не используется С августа 2011 года: Блок управления усилителя руля -J500-, (кроме 3,0 л TFSI, с 2015 года) Нагревательный элемент лямбда-зонда -Z19-, (3,0 л TFSI, с 2015 года) Нагревательный элемент лямбда-зонда 2 -Z28-, (3,0 л TFSI, с 2015 года) 11) |
| 16 | 15/2511) | До августа 2011 года: Не используется С августа 2011 года: Термостат охладителя двигателя с управлением по параметрической кривой -F265- Блок управления свечей накаливания -J179- Реле насоса вторичного воздуха -J299- Реле малой мощности нагрева -J359- Реле большой мощности нагрева -J360- Реле дополнительного насоса ОЖ -J496- Реле насоса вторичного воздуха 2 -J545- Реле контура ОЖ КП -J696- Электромагнитный клапан ограничения давления наддува -N75- Нагревательный резистор вентиляции картера двигателя -N79- Электромагнитный клапан 1 абсорбера -N80- Клапан подачи вторичного воздуха -N112- Электромагнитный клапан левой электрогидравлической опоры двигателя -N144- Электромагнитный клапан правой электрогидравлической опоры двигателя -N145- Клапан байпасной заслонки воздушного фильтра -N275- Клапан заслонки впускного коллектора -N316- Клапан подачи вторичного воздуха 2 -N320- Переключающий клапан радиатора системы рециркуляции ОГ -N345- Клапан регулятора давления масла -N428- Клапан ОЖ ГБЦ -N489- Исп. элемент регулятора температуры двигателя -N493- Насос рециркуляции ОЖ -V50- Насос охлаждения наддувочного воздуха -V188- Клапан системы вентиляции картера двигателя -V546- Блок управления двигателя -J623- 11) |
| 17 | 154)/20 | До августа 2011 года: Не используется С августа 2011 года: Нагревательный элемент лямбда-зонда 2 после катализатора -Z30- 4) |
| K | 509) | Предохранитель насоса подачи вторичного воздуха -S130- 9) |
| K | 605)/808) | Пластинчатый предохранитель для свечей накаливания двигателя -S39- 5) 8) |
| L | 5010) | Предохранитель 2 насоса подачи вторичного воздуха -S284- (только RS5) 10) |
| L | 159) | Предохранитель вакуумного насоса тормозной системы -S283- (до августа 2011 года) 9) |
| Реле | ||
| A | Дизель: Блок управления свечей накаливания -J179- 4-х и 6-ти цилиндровые бензиновые двигатели: Реле питания компонентов двигателя -J757- |
|
| B | Реле стартера -J53- (гнездо 2.2) Реле стартера 2 -J695- (гнездо 2.2) |
|
| C | 6-ти и 8-ти цилиндровые бензиновые двигатели: Реле насоса вторичного воздуха -J299- | |
| D | Дизель: Реле электропитания кл. 30 -J317- Бензин: Реле питания Motronic -J271- |
|
| E | Дизель: Реле топливного насоса -J17- Дизель: Реле дополнительного топливного насоса -J832- 4-х и 8-ти цилиндровые бензиновые двигатели: Реле циркуляции ОЖ после выкл. двигателя -J151- 6-ти цилиндровые бензиновые двигатели: Реле дополнительного насоса ОЖ -J496- RS5: Реле усилителя тормозов -J569- Дизель: Реле контура охлаждения КП -J696- |
|
| F | RS5: Реле насоса вторичного воздуха 2 -J545- | |
Реклама
1) Только для автомобилей с 4-цилиндровым бензиновым двигателем (1,8 л. TFSI)
2) Только для автомобилей с 4-цилиндровым бензиновым двигателем (2,0 л. TFSI)
3) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,2 л. FSI)
4) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л. TFSI)
5) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI)
6) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI – EU 3)
7) Только для автомобилей с 4-цилиндровым дизельным двигателем (2,0 л. TDI – поколение 2)
8) Только для автомобилей с 6-цилиндровым дизельным двигателем
9) Только для автомобилей с 6-цилиндровым бензиновым двигателем (кроме RS5)
10) Только для автомобилей с 8-цилиндровым бензиновым двигателем (только для RS5)
11) Только для автомобилей с 6-цилиндровым бензиновым двигателем (3,0 л. TFSI), с 2015 модельного года
12) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI)
13) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI BIN 5)
14) Только для автомобилей с 6-цилиндровым дизельным двигателем (3,0 л. TDI EU 6)
15) Только для автомобилей с 4-цилиндровым бензиновым двигателем (1,8 л. TFSI поколения 3)
Электросхема электроприборов ауди а5
Больше информации про электро схему соединений в бортовой сети Audi a5 можете получить изучив данное руководство в формате PDF: “скачать“
Частые вопросы: предохранители и реле Audi A5 (2007–2019)
Где находится блок предохранителей на Audi A5 (2007–2019)?
Где искать блоки на Audi A5 (2007–2019): Блок предохранителей на аккумуляторной батарее; Блок предохранителей в панели приборов с водительской стороны; Блок реле под передней панелью на стороне водителя; Блок предохранителей и реле в моторном отсеке. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Audi A5 (2007–2019)?
Найдите позицию прикуривателя в таблице на странице Audi A5 (2007–2019) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Реклама
Не работает стеклоподъёмник на Audi A5 (2007–2019) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Audi A5 (2007–2019)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Audi A5 (2007–2019)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Audi A5 (2007–2019)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Audi A5 (2007–2019)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Audi A5 (2007–2019)?
Схема и таблица предохранителей Audi A5 (2007–2019) — на этой странице: Схема расположения блоков, Блоки в салоне, Блок в багажном отсеке. Сохраните страницу — номиналы соответствуют штатной комплектации.
