Audi A1 (код кузова – 8X) – субкомпактний автомобіль, надійшов у продаж надійшов у вересні 2010 року. Випускається досі. У 2011 році почалися продажі електромобіля Audi A1 e-tron із запасом ходу 50 км. У нашому матеріалі представлена ​​інформація про місця розташування та опис запобіжників та реле Ауді А1. Розміщення блоків актуальне і для 5-дверного автомобіля та версії Sportback.

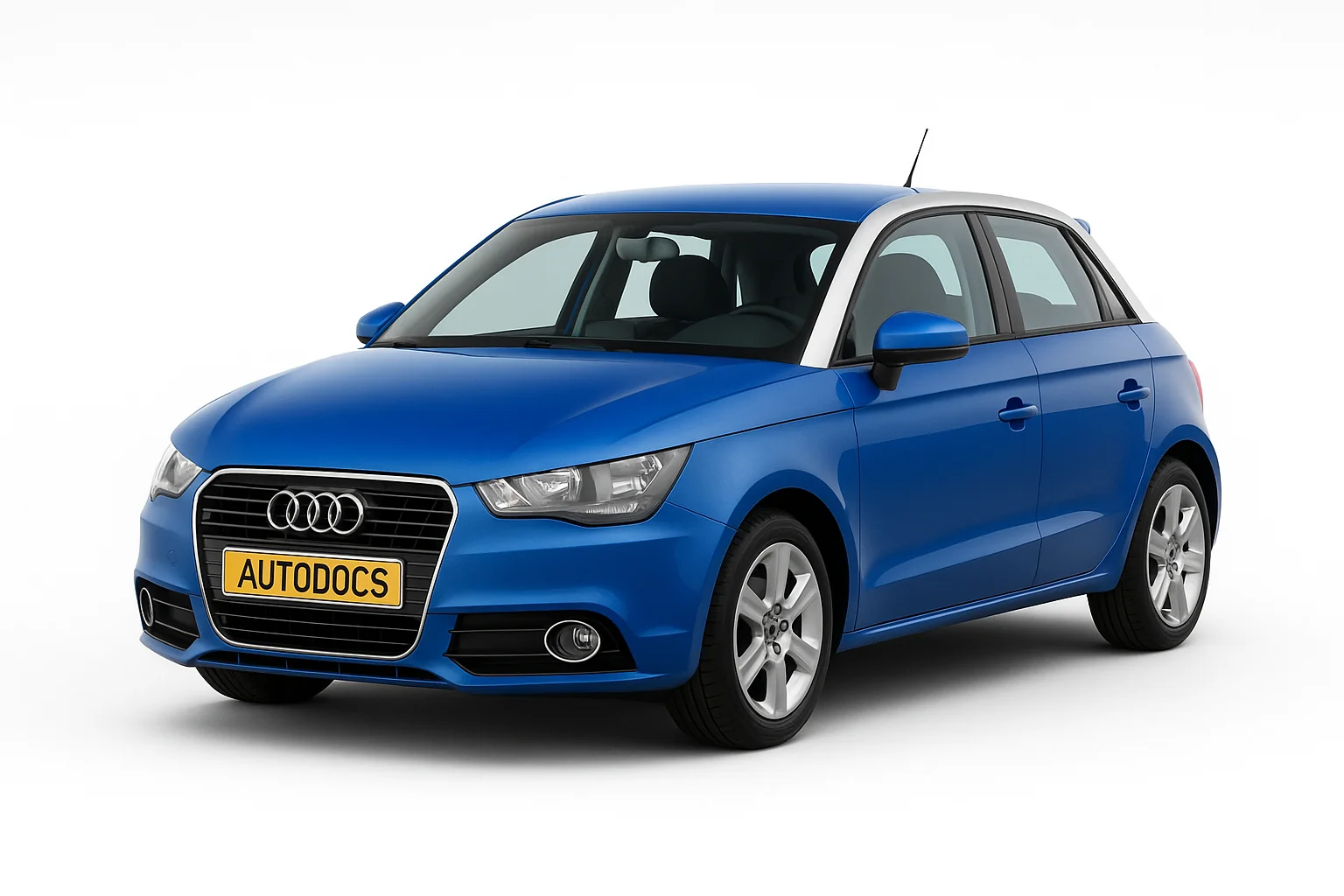

Audi A1 фото

Місця розташування блоків

А1 загальне розташування блоків

  1. Блок запобіжників D-SD-;
  2. Колодка запобіжників A-SA-;
  3. Блок запобіжників С-SC-;
  4. Кронштейн реле/запобіжників F-SF-;
  5. Блок запобіжників B-SB-, блок запобіжників H-SH-;
  6. Блок запобіжників B-SB-.

Звертаємо Вашу увагу на те, що у схемі можливі зміни в залежності від комплектації та року випуску автомобіля! Звіряйте з описом на звороті захисної кришки.

Блок запобіжників – №1

Схема

Блок запобіжників D DS А1

Опис схеми

Панель ST1 (чорний колір)

1 7,5 Блок керування ел. блокування рульової колонки -J764-
2 20 Блок управління розпізнавання причепа -J345-
3 20 Блок управління розпізнавання причепа -J345-
4 30
7,5
Mechatronik для КП зі здвоєним зчепленням -J743- , до жовтня 2014 р.
Блок управління системи електронного регулювання демпфування -J250- , з січня 2014 року
5 30 Реле омивача фар -J39-
Насос омивача фар -V11-
6 5 Блок управління інтерфейсів системи місцезнаходження автомобілів -J843-
7 7,5 Блок управління системи контролю доступу та запуску двигуна -J518-
8 15 Mechatronik для КП зі здвоєним зчепленням -J743- , до жовтня 2014
9 20 Електродвигун зсувного люка -V1-
10 7,5 Блок управління датчиків селектора -J587-
11 15 Реле електроживлення електронних компонентів двигуна -J757- , до жовтня 2014 р.
Клапан регулювання тиску палива -N276- , до жовтня 2014
12 - Не використовується

Панель ST2 (коричневий колір)

1 5 Вимикач ліхтарів заднього ходу -F4-
Блок управління датчиків селектора -J587-
Mechatronik для КП зі здвоєним зчепленням -J743-
2 10 Датчик високого тиску -G65-
Датчик рівня та температури моторного масла -G266-
Блок управління кліматичної установки -J301-
Реле розеток -J807-
Внутрішнє дзеркало заднього виду з автоматичним затемненням -Y7-
Роз'єм, 16-контактний -T16- , діагностичний роз'єм
3 5 Діагностичний інтерфейс шин даних -J533-
4 5 Блок управління обігрівача -J65-
Блок управління корпусного шуму -J869-
5 7,5 Перемикач освітлення -E1-
Реле стартера 1 -J906-
Стабілізатор напруги -J532-
Реле стартера 2 -J907-
Реле внутрішнього дзеркала заднього виду з автоматичною функцією затемнення -J910-
Передня ліва фара -MX1-
Передня права фара -MX2-
6 5 Перемикач освітлення -E1-
7 5 Блок управління ABS -J104- , до жовтня 2014 р.
Стабілізатор напруги 2 -J570- , до жовтня 2014 р.
Блок управління системи електронного регулювання демпфування -J250- , з січня 2014 року
8 5 Регулятор обігріву водійського сидіння -E94-
Регулятор обігріву сидіння переднього пасажира -E95-
Кнопка аварійної світлової сигналізації -E229-
Вимикач обігріву заднього скла -E230-
Кнопка ASR та ESP -E256- Кнопка
включення паркувального ассистю
-
Кнопка для режиму запуску-зупинка -E693-
Блок управління розпізнавання причепа -J345-
Нагрівальний резистор лівої форсунки -Z20-
Нагрівальний резистор правої форсунки -Z21-
9 5 Блок управління підсилювача керма -J500-
10 5
7,5
Витратомір повітря -G70-
Блок управління паливного насоса -J538-
Нагрівальний резистор вентиляції картера двигуна -N79-
11 5 Блок управління подушок безпеки -J234-
Контрольна лампа подушки безпеки переднього пасажира викл -K145-
12 5 Блок управління паркувального помічника -J446-
13 5 Блок управління коректора фар -J431-
14 30 Блок управління підігріву сидінь -J882-
15 15 Електродвигун заднього склоочисника -V12-
16 5 Блок керування двигуна -J623-
Витратомір повітря -G70-

Панель ST3 (червоний колір)

  1. Не використовується
  2. Не використовується
  3. 5-10А – Блок управління повного приводу -J492-, поступовий висновок
  4. Не використовується
  5. Не використовується
  6. Не використовується
  7. Не використовується
  8. Не використовується
  9. Не використовується
  10. 5-10А-Блок керування для спецавтомобілів -J608-
  11. Не використовується
  12. Не використовується

Фото блоку

A1 запобіжники фото

Колодка запобіжників – № 2

Блок розташований на плюсовому полюсі АКБ (тільки для а/м з АКБ у багажному відсіку) .

Блок запобіжників на акб А1

Розшифровка

  1. Не використовується;
  2. Живлення бортової мережі / Живлення компонентів двигуна;
  3. Не використовується;
  4. Піропатрон відключення АКБ-N253-.

Блок запобіжників – №3

Схема

Блок запобіжників С А1

Панель ST1 (чорний колір)

1 30 Блок управління цифрової аудіосистеми -J525-
Стабілізатор напруги -J532-
Магнітола -R-
2 40 Блок управління обігрівача -J65-
Реле розвантаження контакту X -J59-
Блок управління припливного вентилятора -J126-
Вентилятор припливного повітря -V2-
3 20 Прикурювач -U1-
12 В розетка -U5-
4 15 Блок управління розпізнавання причепа -J345-
5 5 Діагностичний інтерфейс шин даних -J533-
6 30 Блок управління дверей переднього пасажира -J387-
Блок управління задніх правих дверей -J389-
7 30 Блок управління дверей водія -J386-
Блок управління задніх лівих дверей -J388-
8 30 Реле обігріву заднього скла -J9-
Обігрів заднього скла -Z1-
9 25 Блок керування ABS -J104-
10 20 Блок управління бортової мережі -J519-
11 15 Високочастотний звуковий сигнал -H2-
Низькочастотний звуковий сигнал -H7-
Реле звукового сигналу -J413-
12 30 Блок управління бортової мережі -J519-

За прикурювач відповідає запобіжник номер 3 на 20А.

Панель ST2 (коричневий колір)

1 5 Звуковий сигнал протиугінної сигналізації -H12-
Датчик протиугінної системи -G578-
2 5
5
7,5
Реле електроживлення клеми 30 -J317- ( 22)
Реле живлення Motronic -J271- (21)
Блок управління двигуна -J623-
3 5 Блок управління бортової мережі -J519-
4 5

15

Блок управління ABS -J104-
Стабілізатор напруги 2 -J570-
Блок управління системи повного приводу -J492-
5 - Не використовується
6 5 Датчик дощу та освітленості -G397-
Підсилювач мобільного телефону -R86-
Тримач телефону -R126-
Передній модуль для стель -WX3-
7 15
20
Блок управління паливного насоса -J538-
Реле паливного насоса -J17- ( 22)
8 10 Реле додаткового насоса системи охолодження -J496- , до жовтня 2014
9 5 Блок управління рульової колонки -J527-
10 5 Перемикач освітлення -E1-
11 10 Блок управління Climatronic -J255-
Блок управління кліматичної установки -J301-
Блок управління дверей переднього пасажира -J387- (до квітня 2012 р.)
Блок управління задніх правих дверей -J389- (до квітня 2012 р.)
Штекерний роз'єм, 16-контактний - T16-, діагностичний роз'єм
12 10 Блок керування дверима водія -J386- (до квітня 2012 р.)
блок керування задніх лівих дверей -J388- (до квітня 2012 р.)
13 10 Блок управління бортової мережі -J519-
14 20 Реле розеток -J807- тільки для а/м без розетки ТСУ
15 30 Блок управління бортової мережі -J519-
16 20 Перемикаюче реле 1 склоочисника електродвигуна -J368- , до жовтня 2014 р.
Реле живлення компонентів двигуна -J757-
Котушки запалювання 1 з вихідним каскадом -N70-

Панель ST3 (червоний колір)

ST3 Audi A1

Кронштейн реле – №4

кронштейн реле А1

Позначення

1-40-Стабілізатор напруги -J532-

2-50-Живлення блоку запобіжників 1 -ST1- на блоці запобіжників D -SD-

3-40-Реле електроживлення клеми 15 -J329-

4-40-Блок управління ABS -J104-

5-5-Стабілізатор напруги 2 -J570- , поступовий висновок

6-5-Блок управління бортової мережі -J519-, Стабілізатор напруги -J532-

16-10-Вимикач стоп-сигналів -F- (з листопада 2011 р. до жовтня 2014 р.) / датчик положення педалі зчеплення -G476- (з листопада 2011 р. до жовтня 2014 р.)

17-5-Нагрівальний елемент лямбда-зонда -Z19- (з листопада 2011 р. до жовтня 2014 р.)

Блок запобіжників – №5

Блок запобіжників на акб під капотом ауді а1

Розшифровка схеми

  1. 175А - Генератор -C-
  2. 40А – Реле малої потужності нагріву -J359- / Елемент для додаткового нагріву повітря -Z35-
  3. 110А – Живлення бортової мережі / Живлення компонентів двигуна
  4. 80А - Блок управління підсилювача керма -J500-
  5. 50А/40А – Термівимикач вентилятора ОЖ -F18- / Блок управління вентилятора радіатора -J293-
  6. 50А - Блок управління свічок розжарювання -J179-
  7. 60А – Реле великої потужності нагріву -J360- / Блок управління контролю АКБ

Блок запобіжників – №6

Блок запобіжників B

Розшифровка

1 110/50А Живлення бортової мережі, Живлення компонентів двигуна, блок керування вентилятора радіатора -J293, Вентилятор радіатора -V7-
2 250А Генератор -C-, Регулятор напруги -C1-
3 АКБ +
4 80А Блок управління підсилювача керма -J500-
5 50А Блок управління свічок розжарювання -J179-, Свічка розжарювання 1 -Q10-, Свічка розжарювання 2 -Q11-,
Свічка розжарювання 3 -Q12-, Свічка розжарювання 4 -Q13-
6 50А Блок керування вентилятора радіатора -J293-, Вентилятор радіатора -V7-
125А Живлення бортової мережі, живлення компонентів двигуна

додаткова інформація
