Volvo XC60 2 (второе поколение) - подробное руководство по блокам предохранителей и реле. Модель выпускалась с 2017 по 2024 год (2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 годы), включая обновленную версию после рестайлинга. В этой статье вы найдете: полное описание предохранителей Volvo XC60 2 поколения, схемы расположения блоков предохранителей, детальные фотографии, инструкции по замене. Узнайте, какой предохранитель отвечает за прикуриватель в Volvo XC60 и как его заменить своими руками.
Назначение предохранителей и реле может отличаться от показанных и зависит от года выпуска, уровня электрооборудования и региона, в который был поставлен ваш автомобиль.
Блок в салоне

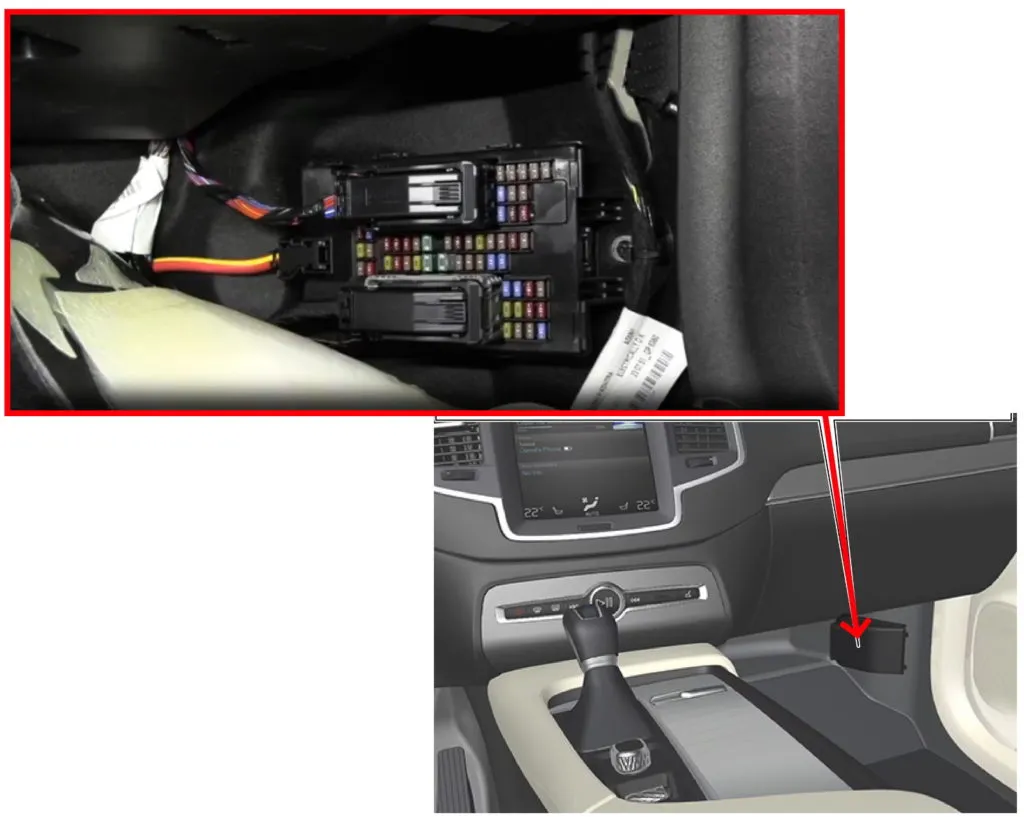

В салоне блок предохранителей расположен под приборной панелью со стороны пассажира.
Для доступа необходимо снять декоративную накладку и защитную крышку блока.

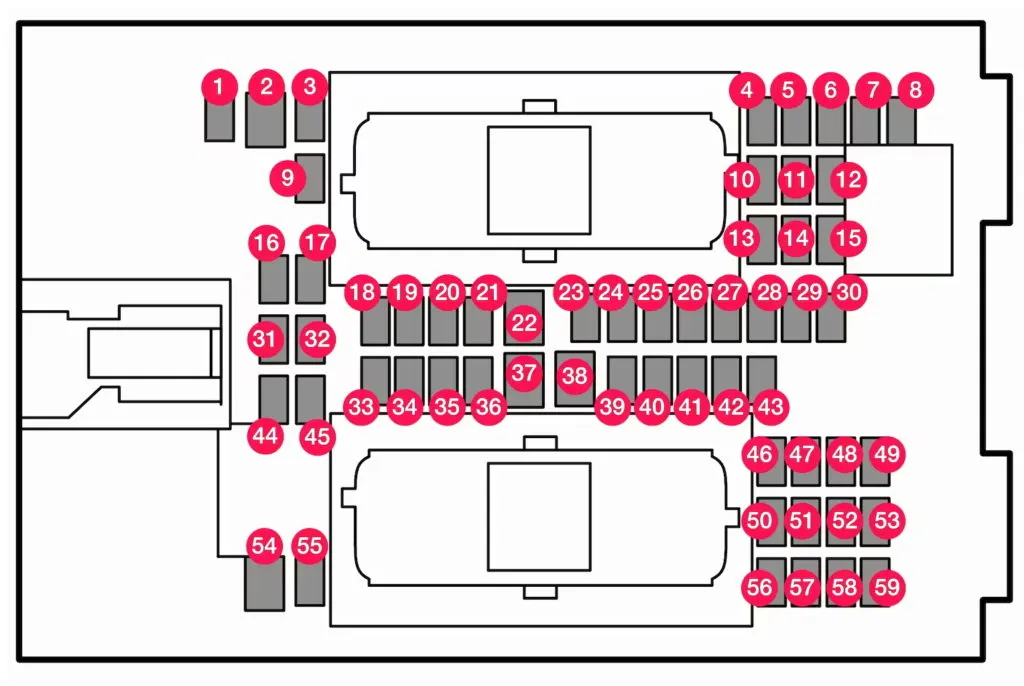

| № | A | Назначение |
|---|---|---|
| 1 | – | |
| 2 | 30 | Розетка в тоннельной консоли, зона ног задних пассажиров |
| 3 | – | |
| 4 | 5 | Датчик движения |
| 5 | 5 | Медиаплеер |
| 6 | 5 | Дисплей водителя |
| 7 | 5 | Блок кнопок на центральной консоли |
| 8 | 5 | Солнечный датчик |
| 9 | – | |
| 10 | – | |
| 11 | 5 | Модуль рулевого колеса |
| 12 | 5 | Модуль ручки запуска и ручки стояночного тормоза |
| 13 | 15 | Модуль обогрева рулевого колеса* |
| 14 | – | |
| 15 | – | |
| 16 | – | |
| 17 | – | |
| 18 | 10 | Модуль управления климат-контролем |
| 19 | 7.5 | Замок рулевого колеса |
| 20 | 10 | Диагностический разъем OBDII |
| 21 | 5 | Центральный дисплей |
| 22 | 40 | Модуль вентилятора переднего кондиционера |
| 23 | 5 | USB-хаб |
| 24 | 7.5 | Подсветка органов управления; Освещение салона; Антибликовое зеркало заднего вида*; Датчик дождя и света*; Блок кнопок в тоннельной консоли в зоне ног задних пассажиров*; Электропривод передних сидений*; Панели управления в задних дверях; Модуль вентилятора кондиционера левый/правый |
| 25 | 5 | Модуль управления функциями помощи водителю |
| 26 | 20 | Панорамная крыша* |
| 27 | 5 | Проекционный дисплей* |
| 28 | 5 | Освещение салона |
| 29 | – | |
| 30 | 5 | Дисплей на потолочной консоли (напоминание о ремнях безопасности/индикатор подушки пассажира) |
| 31 | – | |
| 32 | 5 | Датчик влажности |
| 33 | 20 | Модуль правой задней двери |
| 34 | 10 | Предохранители в багажном/грузовом отсеке |
| 35 | 5 | Модуль управления подключенным автомобилем; Модуль управления Volvo On Call |
| 36 | 20 | Модуль левой задней двери |
| 37 | 40 | Модуль аудиосистемы (усилители) (некоторые варианты) |
| 38 | – | |
| 39 | 5 | Многодиапазонный антенный модуль |
| 40 | 5 | Модули комфортных функций передних сидений (массаж)* |
| 41 | 5 | Алкотестер |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Модуль управления топливным насосом |
| 44 | – | |
| 45 | – | |
| 46 | 15 | Обогрев переднего сиденья, сторона водителя |
| 47 | 15 | Обогрев переднего сиденья, сторона пассажира |
| 48 | 10 | Насос охлаждающей жидкости |
| 49 | – | |
| 50 | 20 | Модуль левой передней двери |
| 51 | 20 | Модуль управления подвеской (активное шасси)* |
| 52 | – | |
| 53 | 10 | Модуль управления Sensus |
| 54 | – | |
| 55 | – | |
| 56 | 20 | Модуль правой передней двери |
| 57 | – | |
| 58 | 5 | ТВ (опция) |
| 59 | 15 | Главный предохранитель для предохранителей 53 и 58 |
Блок под капотом
В подкапотном пространстве блок предохранителей и реле расположен рядом с фарой с левой стороны.

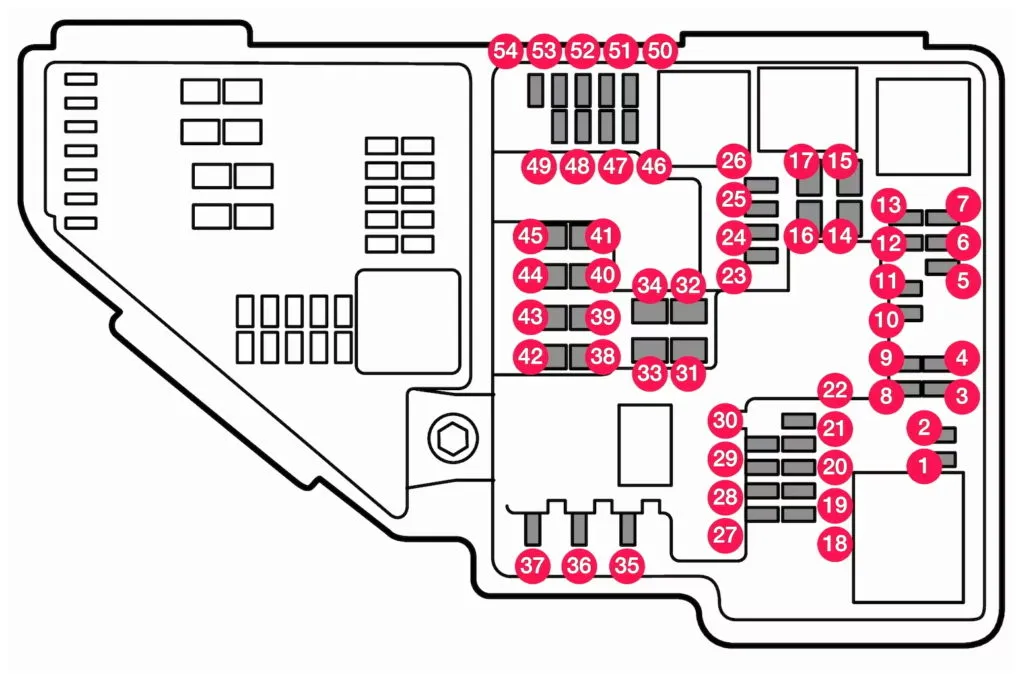

Сам блок предохранителей будет выглядеть примерно так.
Проверьте назначение по вашим схемам на обратной стороне крышки блока.
| № | A | Обозначение |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | 15 | Катушки зажигания (бензин); Свечи зажигания (бензин) |
| 5 | 15 | Соленоид масляного насоса двигателя; электромагнитная муфта кондиционера; лямбда-зонд, средний (бензин); лямбда-зонд, задний (дизель) |
| 6 | 7.5 | Вакуумные регуляторы; Клапан; Выходной импульсный клапан (дизель) |
| 7 | 20 | Модуль управления двигателем; исполнительный механизм; модуль регулятора топлива; клапан EGR (дизель); датчик положения турбины (дизель); клапан турбокомпрессора (бензин) |
| 8 | 5 | Модуль управления двигателем |
| 9 | – | |
| 10 | 10 | Соленоиды (бензин); клапан; термостат системы охлаждения двигателя (бензин); насос охлаждения EGR (дизель); модуль управления свечами накаливания (дизель) |
| 11 | 5 | Блок управления спойлером; Блок управления жалюзи радиатора; Катушки реле выходных импульсов (дизель) |
| 12 | 15 | Лямбда-зонд, передний; лямбда-зонд, задний (бензин) |
| 13 | 20 | Модуль управления двигателем |
| 14 | 40 | Стартер |
| 15 | Стартер | |
| 16 | 30 | Подогреватель топливного фильтра (дизель) |
| 17 | – | |
| 18 | – | |
| 19 | – | |
| 20 | – | |
| 21 | – | |
| 22 | – | |
| 23 | – | |
| 24 | 15 | 12V розетка в передней части тоннельной консоли |
| 25 | 15 | 12V розетка в тоннельной консоли, зона ног пассажиров второго ряда |
| 26 | 15 | 12V розетка в багажном/грузовом отсеке |
| 27 | – | |
| 28 | 15 | Левая фара, некоторые типы LED3 |
| 29 | Правая фара, некоторые типы LED3 | |
| 30 | – | |
| 31 | Обогрев лобового стекла* левая сторона | |
| 32 | 40 | Обогрев лобового стекла* левая сторона |
| 33 | 25 | Омыватели фар* |
| 34 | 25 | Омыватели лобового стекла |
| 35 | 15 | Модуль управления трансмиссией |
| 36 | 20 | Звуковой сигнал |
| 37 | 5 | Сирена сигнализации |
| 38 | 40 | Модуль управления тормозами (клапаны, стояночный тормоз) |
| 39 | 30 | Дворники лобового стекла |
| 40 | 25 | Омыватель заднего стекла |
| 41 | 40 | Обогрев лобового стекла правая сторона |
| 42 | 20 | Дополнительный отопитель |
| 43 | 40 | Модуль управления тормозами (насос ABS) |
| 44 | – | |
| 45 | Обогрев лобового стекла* правая сторона | |
| 46 | 5 | Питание при включенном зажигании: Модуль управления двигателем; Компоненты трансмиссии; Электрический сервопривод; Центральный электронный модуль управления; Модуль управления тормозами |
| 47 | – | |
| 48 | 7.5 | Правая фара |
| 15 | Правая фара, некоторые типы LED3 | |
| 49 | 5 | Алкотестер |
| 50 | – | |
| 51 | 5 | Модуль управления подключением аккумулятора |
| 52 | 5 | Подушки безопасности |
| 53 | 7.5 | Левая фара |
| 15 | Левая фара, некоторые типы LED3 | |
| 54 | 5 | Датчик положения педали акселератора |
За работу переднего прикуривателя отвечает предохранитель №24 на 15A.
Блок в багажнике
В грузовом отсеке с правой стороны установлен еще один блок с предохранителями и реле.
Схема перевернута по сравнению с изображением.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Обогрев заднего стекла |
| 2 | – | |
| 3 | 40 | Компрессор пневмоподвески* |
| 4 | 15 | Мотор замка спинки сиденья, правая задняя сторона |
| 5 | – | |
| 6 | 15 | Мотор замка спинки сиденья, левая задняя сторона |
| 7 | – | |
| 8 | 30 | Модуль управления снижением оксидов азота (дизель) |
| 9 | 25 | Электропривод двери багажника |
| 10 | 20 | Электропривод сиденья пассажира, переднего |
| 11 | 20 | Модуль буксировочного крюка* |
| 12 | 40 | Модуль преднатяжителей ремней безопасности, правая сторона |
| 13 | 5 | Катушки внутренних реле |
| 14 | 15 | Модуль контроля выбросов NOx (дизель) |
| 15 | 5 | Модуль обнаружения движения ног (для открытия двери багажника) |
| 16 | 5 | Алкотестер, USB-разветвитель/разъем для дополнительного оборудования |
| 17 | – | |
| 18 | 25 | Модуль буксировочного крюка* |
| 19 | 20 | Электропривод сиденья водителя* |
| 20 | 40 | Модуль преднатяжителей ремней безопасности, левая сторона |
| 21 | 5 | Камера парковки |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | – | |
| 26 | 5 | Модуль управления подушками безопасности и преднатяжителями |
| 27 | – | |
| 28 | 15 | Обогрев сиденья, левая сторона заднего ряда* |
| 29 | – | |
| 30 | 5 | Система информации о слепых зонах (BLIS)*; модуль управления внешним звуковым сигналом при движении задним ходом |
| 31 | – | |
| 32 | 5 | Модули преднатяжителей |
| 33 | 5 | Привод выхлопной системы (бензин, некоторые варианты двигателей) |
| 34 | – | |
| 35 | 15 | Модуль управления полным приводом (AWD)* |
| 36 | 15 | Обогрев сиденья, правая сторона заднего ряда* |
| 37 | – |
