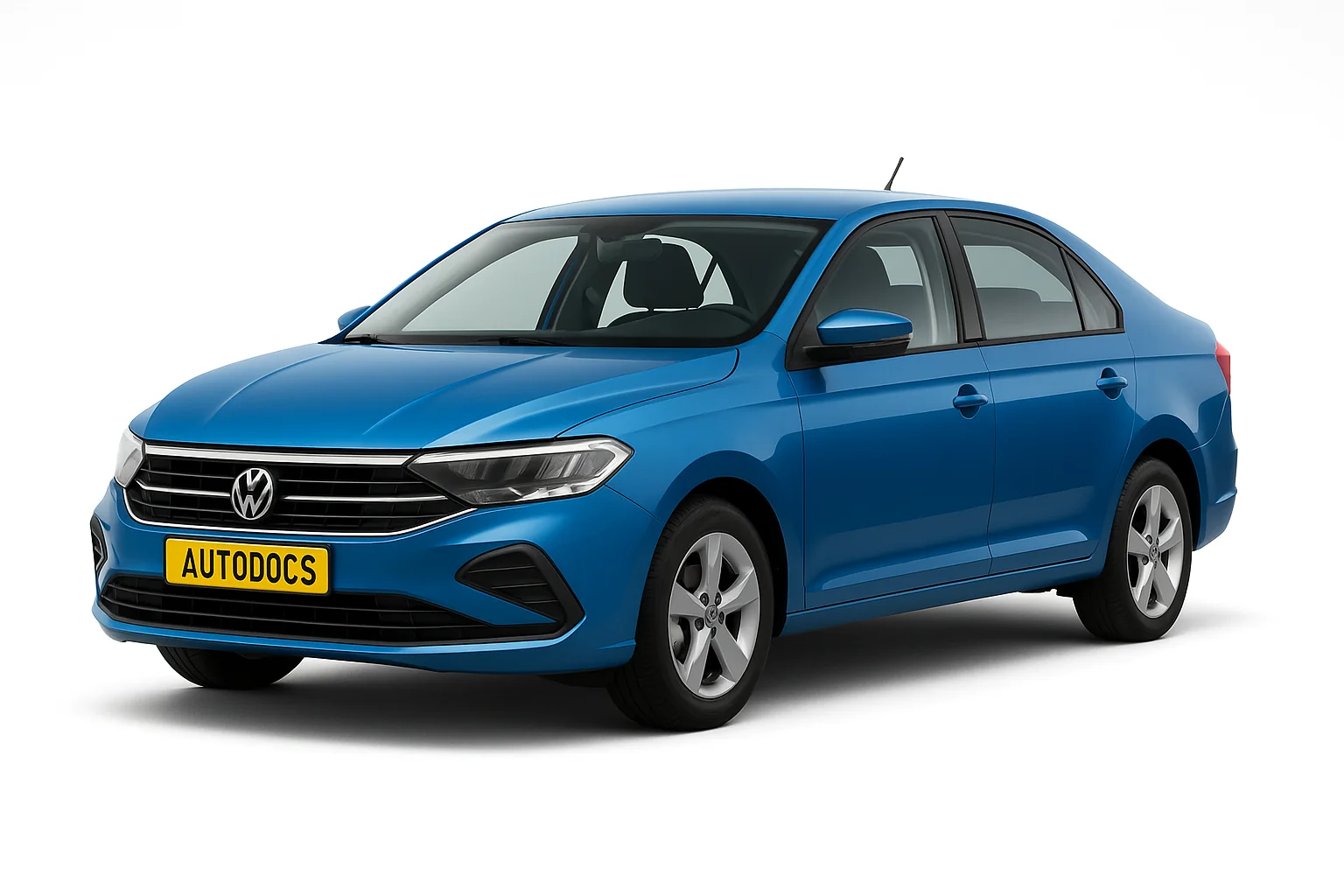

Volkswagen Polo Liftback випускався в 2020, 2021, 2022 з індексом СК. У нашому матеріалі ви знайдете опис запобіжників та реле Фольксваген Поло Ліфтбек зі схемами блоків, місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня електричного оснащення вашого Volkswagen Поло Ліфтбек.
Блоки в салоні
Блок запобіжників
У салоні автомобіля блок із запобіжниками розташований у нижній частині панелі приладів за захисною кришкою.
| № | А | Опис |
|---|---|---|
| 1 | 40 | Зовнішні світлові прилади зліва. |
| 2 | 30 | Центральний замок, омивач вітрового та заднього скла (автомобілі з системою Keyless Access / автомобілі з обігрівом вітрового скла) |
| 3 | 40 | Запалювання |
| 4 | 40 | Зовнішні світлові прилади праворуч |
| 5 | 25 | Склопідйомник дверей водія. |
| 6 | 30 | Блок управління бортовою мережею |
| 7 | 20 | Звуковий сигнал. |
| 8 | 7,5 | Шина CAN (шина даних). |
| 9 | 10 | Система Keyless Access, підруповий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників, замок запалювання |
| 10 | 25 | Склопідйомник ззаду зліва |
| 11 | 15 | Підігрів рульового колеса |
| 12 | 7,5 | Роз'єми USB спереду. |
| 13 | 7,5 | Замок кришки багажного відсіку |
| 14 | 7,5 | Підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників, перемикач освітлення, блокування ключа в замку запалювання (автомобілі з АКПП), світловий сигнал, датчик дощу та освітленості, камера заднього виду. |
| 15 | 7,5 | Кліматична установка, автоматична коробка передам, обігрів вітрового скла, діагностичний роз'єм |
| 16 | 7,5 | Комбінація приладів, система аварійного виклику |
| 17 | 7,5 | Протиугінна сигналізація, автономна сирена |
| 18 | 15 | Підігрів задніх сидінь. |
| 19 | 15 | Світлодіодна фара зліва |
| 20 | – | |
| 21 | – | |
| 22 | 10 | Омивач вітрового та заднього скла (автомобілі без системи Keyless Access, без обігріву вітрового скла). |
| 23 | 20 | Підігрів передніх сидінь. |
| 24 | 30 | Кліматична установка, система опалення та вентиляції |
| 25 | – | |
| 26 | 7,5 | Підігрів передніх сидінь, Модуль перемикачів 1 центральної консолі (ЕХ23) |
| 27 | 15 | Очищувач заднього скла |
| 28 | Пусто | |
| 29 | 10 | Подушки безпеки |
| 30 | 7,5 | Вимикач ліхтаря заднього ходу, склопідйомники, електропривод зовнішніх дзеркал заднього виду, вимикач аварійної світлової сигналізації, кліматична установка, Система допомоги при парковці, |
| 31 | 7,5 | Паливний насос, що підкачує, вентилятор радіатора, перемикач освітлення, підрульовий перемикач покажчиків повороту і далекого світла, підрульовий перемикач склоочисників |
| 32 | 7,5 | Діагностичний роз'єм, коректор фар, підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників |
| 33 | 7,5 | Вимикач педалі зчеплення для запуску двигуна |
| 34 | 7,5 | Обігрів форсунок омивача. |
| 35 | 10 | Вимикач переривчастого режиму роботи склоочисників та склоомивачів |
| 36 | 7,5 | Роз'єми USB ззаду |
| 37 | Радарний датчик | |
| 38 | ||
| 39 | ||
| 40 | Шина CAN (шина даних). | |
| 41 | 30 | Обігрів заднього скла. |
| 42 | 25 | Склопідйомник спереду праворуч. |
| 43 | 15 | Світлодіодна фара права |
| 44 | 20 | Запобіжник розетки прикурювача |
| 45 | 25 | Склопідйомник ззаду праворуч. |
| 46 | 15 | Омивач вітрового заднього скла, підрульовий перемикач покажчиків повороту та далекого світла, підрульовий перемикач склоочисників |
| 47 | – | |
| 48 | – | |
| 49 | 15/20 | Паливний насос, що підкачує (запобіжник бензонасоса) |
| 50 | 20 | Система Infotainment |
| 51 | 10 | Обігрів зовнішніх дзеркал заднього виду. |
| 52 | 7,5 | KESSY (система доступу м пуску двигуна без ключа) |
| 53 | 10 | Електронне блокування рульової колонки (автомобілі із системою KESSY) |
| 54 | 15 | Система ESC |
| 55 | – | |
| 56 | – | |
| 57 | Шина CAN (шина даних). | |
| 58 | 15 | Підігрів задніх сидінь. |
| 59 | – |
За роботу прикурювача відповідає запобіжник номер 44 на 20А.
Блок реле
Блок з реле знаходиться з лівого боку всередині панелі приладів.
| № | Позначення |
|---|---|
| R1 | Не використовується |
| R2 | Реле паливного насосу (J17) |
| R3 | Реле клеми 15 (J940) |
| R4 | Реле електроживлення клеми 75x (J694) |
| R5 | Не використовується |
| R6 | Не використовується |
| R7 | Не використовується |
| R8 | Не використовується |
| R9 | Не використовується |
| R1 | Не використовується |
| R11 | Не використовується |
| R12 | Не використовується |
| R13 | Не використовується |
Блок під капотом
У моторному відсіку основний блок із запобіжниками та реле розташований з лівого боку, поряд з акумулятором.
| № | А | Призначення |
|---|---|---|
| 1 | 40 | Вентилятор радіатора |
| 2 | – | |
| 3 | 40 | Електронна система підтримки курсової стійкості |
| 4 | 30 | Обігрів вітрового скла |
| 5 | 30 | Обігрів вітрового скла |
| 6 | 30 | Автоматична коробка передам |
| 7 | 7,5 | Електронна система керування двигуном |
| 8 | 30 | Очищувач вітрового скла |
| 9 | 7,5 | Модуль контролю АКБ 12В |
| 10 | 25 | Електронна система підтримки курсової стійкості |
| 11 | – | |
| 12 | 10 | Система упорскування палива |
| 13 | 7,5 | Вимикач стоп-сигналів |
| 14 | 10 | Паливний насос, що підкачує, компоненти двигуна |
| 15 | 7,5 | Електронна система керування двигуном |
| 16 | 30 | Стартер |
| 17 | 20 | Електронна система керування двигуном |
| 18 | 10 | Компоненти двигуна |
| 19 | 15 | Система нейтралізації ОГ (лямбда-зонд) |
| 20 | 20 | Компоненти двигуна |
| Реле | ||
| R1 | Реле обігріву вітрового скла (J47) | |
| R2 | Реле 1 стартера (J906): компонент не замінюється | |
| R3 | Реле 2 стартера (J907): компонент не замінюється | |
| R4 | Головне реле (J271) компонент не замінюється | |
