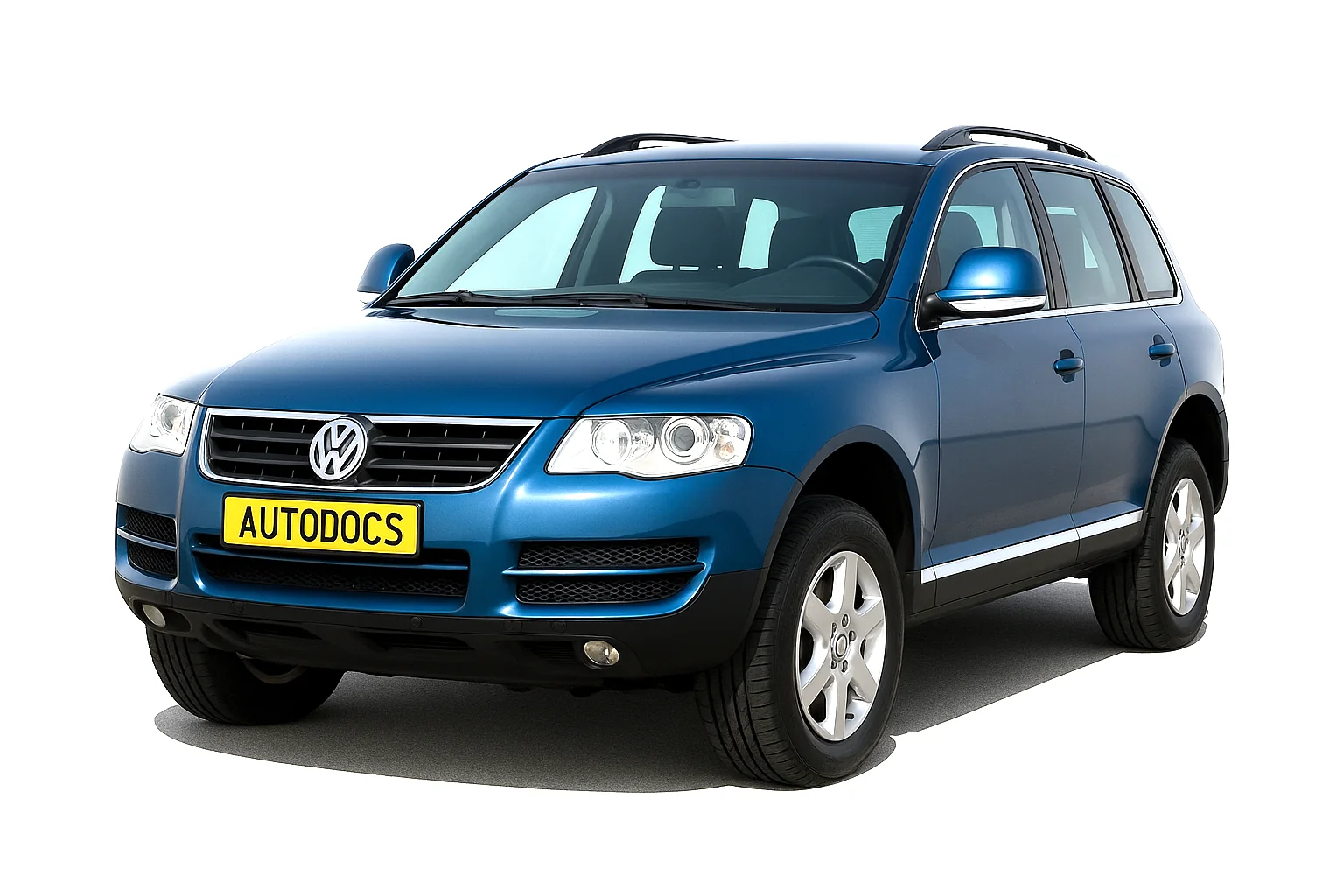

Volkswagen Touareg - представляє середньо розмірний кросовер, який виробляється в 3-х поколіннях з 2002 року по теперішній час як з бензиновими, так і з дизельними двигунами. Роки випуску першого покоління: 2003, 2004, 2005, 2006, 2007, 2008, 2009 і 2010. За цей час автомобіль отримав фейсліфтинг. У нашому матеріалі ви знайдете опис запобіжників і реле Фольксваген Туарег 1 з фотографіями і схемами блоків, в яких вони розташовані. Окремо відзначимо запобіжники, що відповідають за прикурювач.
Призначення елементів у Ваших блоках може відрізнятися від представленого і залежить від року випуску та рівня електро оснащеності автомобіля.
Зміст
Розташування блоків
Загальну схему місць, де розташовані основні блоки із запобіжниками і реле, представлено на цих малюнках.
Блоки в салоні
Блок з лівого боку
Для доступу зніміть захисну кришку, з лівого торця панелі приладів.
| № | A | Опис |
|---|---|---|
| 1 | 20 | Прикурювач |
| 2 | 5 | Стоянкове опалення (годинник, датчик, насос) 15А Реле циркуляційного насоса |
| 3 | 20 | Додаткові розетки (12В) |
| 4 | 20 | Стоянкове опалення - нагрівач |
| 5 | 20 | Реле розеток |
| 6 | 15 | KESSY |
| 7 | 5 | Діагностика, мультиплексна система, датчик дощу та освітленості |
| 8 | 30 | Склоочисники |
| 9 | 15 | Насос омивачів скла |
| 10 | 25 | Склопідйомник - лівий задній |
| 11 | 15 | Центральний замок - лівий |
| 12 | 20 | Салонне освітлення |
| 13 | – | |
| 14 | 25 | Склопідйомник - лівий передній |
| 15 | 20 | Лівий задній ліхтар |
| 16 | 20 | Звуковий сигнал |
| 17 | 10 | Покажчик повороту, Стоянкові вогні - ліві |
| 18 | 20 | Реле SRA |
| 19 | 15 | Протитуманні фари |
| 20 | 30 | Електропривод сидінь |
| 21 | 15 | Додаткова поворотна фара |
| 22 | 30 | Поперечне блокування, блок керування 2 кришки багажного відсіку |
| 23 | 10 | Поперечне блокування ззаду |
| 24 | 5 | Система контролю тиску в шинах |
| 25 | 15 | Регулювання рульової колонки - електро |
| 26 | 10 | Блок керування подушками безпеки, Відключення подушки безпеки переднього пасажира, вимикач педалі зчеплення |
| 27 | 5 | Вимикач вимкнення системи охорони салону, підсвічування салону |
| 28 | Резерв | |
| 29 | Резерв | |
| 30 | Резерв | |
| 31 | Резерв | |
| 32 | Резерв | |
| 33 | 15 | Обігрів рульового колеса, блок управління рульової колонки |
| 34 | 5 | Датчик обігріву сидінь, Охоронне спостереження за внутрішнім простором |
| 35 | 15 | Ближнє світло, Дальнє світло 30А Блок керування бортовою мережею |
| 36 | 10 | Живлення від бортової батареї |
| 37 | – | |
| 38 | 10 | Сигнали гальмування |
| 39 | 5 | Реле системи запалювання, кліматичної установки, обігріву сидінь, панелі приладів |
| 40 | 5 | Панель приладів |
| 41 | 15 | KESSY |
| 42 | 30 | Електро люк |
| 43 | 30 | Сабвуфер |
| 44 | 30 | Електро пристрої сидінь |
| 45 | 30 | Електро пристрої сидінь |
| 46 | – | |
| 47 | 10 | Блок керування блокування міжколісного диференціала |
| 48 | 5 | Годинник стоянкового опалення, блок управління асистента зміни смуги руху |
| 49 | 5 | Сервотронік |
| 50 | 10 | Датчик рівня та температури оливи, Обдув труби обігрівача (VR6) |
| 51 | 5 | Датчик якості повітря, Система моніторингу тиску в шинах, Діагностика |
| 52 | 30 | Задній склоочисник |
| 53 | 5 | Охоронне спостереження за внутрішнім простором салону, Блок перемикання зовнішнього освітлення, Обігрів дзеркал |
| 54 | 10 | Коректор нахилу фар |
| 55 | 15 | реле припливного вентилятора (швидкість 2) |
| 56 | 40 | Кліматична установка |
| 57 | 40 | Електродвигун регулювання вентилятора Bitron |
| А | запасні запобіжники |
За прикурювачі відповідають запобіжники з номерами 1, 3 і 5 на 20А.
Запобіжник №1 - це: прикурювач + розетка на 12v у центральному тунелі для задніх пасажирів.
Запобіжник №3 - це: розетка на 12v у багажному відсіку (у стінці праворуч), та, яка ближче до п'ятих дверей.
Запобіжник №5 - це: 12v водійська розетка (біля ручки АКПП) і розетка 12v у багажному відсіку (у стінці праворуч).
Блок із правого боку
Розташований у правому торці приладової панелі, так само закритий захисною кришкою.
| № | A | Позначення |
|---|---|---|
| 1 | 15 | блок управління розпізнавання причепа |
| 2 | 5 | Парктроник, Компас |
| 3 | 15 | Блок керування причепа |
| 4 | 5 | Телефон |
| 5 | 15 | Блок керування розпізнавання причепа |
| 6 | 30 | Протизаносна система ESP, АБС |
| 7 | 5 | Блок керування роздавальної коробки |
| 8 | 20 | Додаткові фари дальнього світла |
| 9 | 5 | CD-чейнджер |
| 10 | 5 | TV-тюнер |
| 11 | 10 | Радіо |
| 12 | 30 | Аудіопідсилювач, Перемикач антени |
| 13 | – | |
| 14 | 20 | Правий задній ліхтар, 15А блок управління кришки багажного відсіку |
| 15 | 25 | Склопідйомник - правий задній |
| 16 | 10 | Освітлення багажника |
| 17 | 15 | Ближнє світло, Дальнє світло |
| 18 | 30 | Реле обігріву заднього скла |
| 19 | 25 / 30 | Двигун нахилу тягово-зчіпного пристрою |
| 20 | 30 | Електро регулювання сидінь 20А Інвертор з розеткою, 12 В-230 В |
| 21 | 10 | Охоронна система сигналізації, Відмикання запасного колеса |
| 22 | 25 / 30 | Електро регулювання правого переднього сидіння, Обігрів передніх сидінь |
| 23 | 10 | Кліматична установка |
| 24 | 25 / 30 | Електро регулювання сидінь |
| 25 | 5 | Задня консоль управління мікрокліматом |
| 26 | – | |
| 27 | 15 | Система моніторингу тиску в шинах, Блок управління системи регулювання дорожнього просвіту |
| 28 | 10 | Автоматичне підтримування дистанції |
| 29 | 10 | Автоматична коробка передач (АКПП) |
| 30 | 20 | Лебідка, реле дотягувача |
| 31 | 25 | Задній блок керування, 15А Блок керування кришки багажного відсіку |
| 32 | 10 | Центральний замок - правий |
| 33 | 10 | Задній блок керування охоронною системою сигналізації 15А Індивідуальне обладнання |
| 34 | 25 | Склопідйомник - правий передній |
| 35 | 10 | Покажчик повороту, Стоянкові вогні праворуч 30А Панель керування регулюваннями сидіння переднього пасажира |
| 36 | 5 | Стельовий модуль, Телефон |
| 37 | – | |
| 38 | EPS, АБС | |
| 39 | 10 | Кліматична установка 5А Реле нагрівального елемента вітрового скла |
| 40 | 10 | Поздовжнє блокування |
| 41 | 10 | Блок керування для причепа |
| 42 | 5 | Радіо, Керування відчиненням дверей гаража |
| 43 | 5 | Вимикач ліхтарів заднього ходу |
| 44 | Форсунки склоомивачів, що обігріваються, регулятор підігріву сидіння | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | 10 | Автоматичне регулювання дистанції, радарний сенсор, модуль правої фари |
| 48 | 10 | Блок керування пневмопідвіскою |
| 49 | 5 | Дзеркало, Телефон |
| 50 | 5 | Ключ для вимкнення парктроніка, ASR та ESP |
| 51 | 20 | Коробка передач |
| 52 | 5 | Селектор |
| 53 | 30 | Реле нагрівального елемента вітрового скла |
| 54 | 30 | Електропривод гальм причепа, Реле нагрівального елемента вітрового скла |
| 55 | 20 | Електропривод рульової колонки |
| 56 | 40 | ABS, ESP |
| 57 | 40 | Поздовжнє блокування |
Блок під сидінням водія
Знаходиться на кришці акумуляторної батареї або поруч із нею.
| № | A | Позначення |
|---|---|---|
| 1 | Головний вимикач АКБ | |
| 2 | Реле електроживлення клеми 15 (100) / (433) | |
| 3 | Реле зарядки другої АКБ | |
| SD1 | 150 | Лівий блок запобіжників |
| SD2 | 150 | Правий блок запобіжників |
| SD3 | 60 | Правий блок запобіжників |
| SD4 | 60 | Комутаційний блок, лівий блок запобіжників |
| SD5 | 60 | Реле клеми 15 |
| SD7 | 250 | Паралельне включення АКБ |
| SD8 | 150 | Розетка |
| SD9 | 5 | Блок керування бортовою мережею |
| SD10 | 10 | Блок керування бортовою мережею |
| SD11 | 5 | Діагностика проводу стартера |
| SD12 | Не використовується | |
| SD13 | 40 | Електродвигун компресора системи регулювання дорожнього просвіту |
| SD14 | Не використовується |
Блок реле
Його встановлюють у нижній частині панелі приладів, у районі рульової рейки.
| № | Опис |
|---|---|
| D1 | Блок керування Servotronic (476) |
| D2 | Реле дотягувача (404) |
| D3 | Реле компресора системи регулювання дорожнього просвіту (373) |
| D4 | Реле розеток (404) |
| D5 | Реле кліматичної установки (100) |
| D6 | Реле припливного вентилятора, швидкість 2 (404) тільки з ручною кліматичною установкою |
| D7 | Реле обігріву заднього скла (53) |
| D8 | Реле циркуляційного насоса (404) тільки VR6 з додатковим обігрівачем |
| D9 | Реле підключення генератора (53) |
| E1 | Роздільне реле сонячної батареї (79) |
| E2 | Реле відмикання запасного колеса (404) |
| E3 | Реле обігріву лівої частини вітрового скла (53) |
| E4 | Реле циркуляційного насоса (404) |
| E5 | Реле 2 електроживлення клеми (432) тільки V10 TDI |
| E6 | Не використовується |
| E7 | Реле системи очищення фар (53) |
| E8 | Реле акумулятора залишкового тепла (404) |
| E9 | Реле обігріву правої частини вітрового скла (53) |
Блок під капотом
Цей блок реле і запобіжників розміщено в повітроприймальному відсіку підкапотного простору.
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | 60 | блок керування вентилятора радіатора, вентилятор радіатора |
| 2 | 30 | блок керування вентилятора радіатора, вентилятор радіатора |
| 3 | 40 | насоса вторинного повітря |
| 4 | 40 | насоса вторинного повітря |
| 5 | 30 | котушка запалювання, запобіжники в реле та блок запобіжників |
| 6 | 30 | котушка запалювання |
| 7 | 10 | форсунки циліндра, реле насоса системи охолодження палива 20А котушка запалювання |
| 8 | 10 | форсунки циліндра 20А котушка запалювання |
| 9 | 30 | блок керування Motronic, блок керування двигуна, блок керування системи впорскування дизельного двигуна |
| 10 | 10 | датчик високого тиску, витратомір повітря, блок керування кліматичної установки, реле підключення генератора, реле додаткового насоса системи охолодження, реле підсилювача гальм (3,2 л), діагностичний насос паливної системи, блок керування турбонагнітача |
| 11 | 15 | датчик рівня і температури оливи, блок керування Climatronic, електромагнітний клапан абсорбера, блок керування турбонагнітача 10А, блок керування кліматичної установки |
| 12 | 5 | реле насоса вторинного повітря, реле електричного паливного насоса 10А електромагнітний клапан 1 абсорбера, регулятор, блок керування свічок розжарювання 20А термостат системи охолодження двигуна з електронним керуванням, датчик високого тиску, реле прокачування ОР після вимкнення двигуна, блок керування кліматичної установки, клапан регулятора фаз газорозподілу впускних клапанів, електродвигун зміни геометрії впускного колектора |
| 13 | 15 | регулятор тиску палива, паливний насос |
| 14 | 15 | регулятор тиску палива, паливний насос 10А клапан дозування палива |
| 15 | 15 | реле паливного насоса, блок керування Motronic, блок керування двигуна |
| 16 | 10 | реле паралельного включення АКБ, 30А насос гальмівної системи |
| 17 | 15 | лямбда-зонд 30А лямбда-зонд |
| 18 | 7,5 / 15 | лямбда-зонд після каталізатора |
| Опис реле | ||
| A1 | Блок керування свічок розжарювання (475) | |
| A2 | Реле електроживлення клеми 30 (109) / (219) | |
| A4 | Реле паливного насоса (53) | |
| A6 | Реле насоса системи охолодження палива (404) | |
| A5 | Реле додаткового насоса системи охолодження (404) | |
| A3 | Блок керування системи автоматичного розжарювання свічок (475) | |
| B6 | Реле додаткового паливного насоса (449) | |
| B7 | Не використовується | |
| B4 | Реле малої потужності обігріву (100) Реле 1 електроживлення (100) | |
| B3 | Реле високої потужності обігріву (100) | |
| B1 | Реле електроживлення клеми 30 (219) | |
| B2 | Реле паливного насоса (53) | |
| C20 | Реле електроживлення клеми 50 (433) | |
| C19 | Реле підкачувального паливного насоса (404) | |
