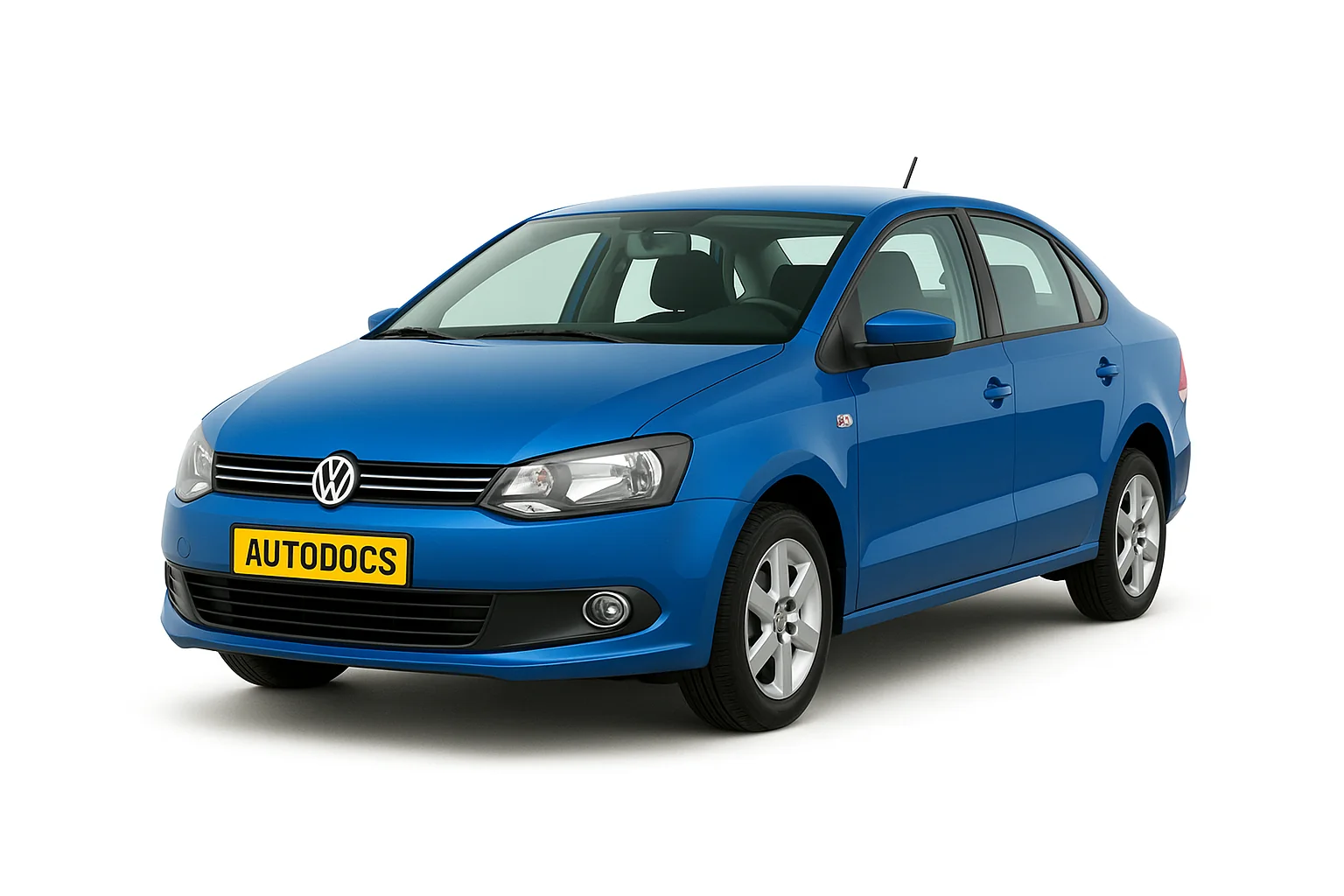

Volkswagen Polo Sedan - випускався в Росії в 2010, 2011, 2012, 2013, 2014 році. У 2015 році автомобіль пройшов рестайлінг і оновлену модель виробляли також 2016, 2017, 2018, 2019, 2020 роках і по теперішній час. У нашому матеріалі ми покажемо опис запобіжників і реле Фольксваген Поло Седан зі схемами блоків та їх фотографіями, а також місця, де вони розташовані. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників у блоках може відрізнятись від представленого матеріалу, і залежить від року випуску та рівня комплектації (трендлайн, комфортлайн тощо) Вашого автомобіля. У разі труднощів зверніться до найближчого дилера.
Зміст
Блоки в салоні
Блок запобіжників
Він знаходиться під кермовим стовпчиком, за захисною кришкою.
Схема
Загальний опис запобіжників
| 1 | Резерв |
| 2 | 10/15А Підрульові перемикачі, насос омивача вітрового скла, Електродвигун очищувача заднього скла |
| 3 | 5/7,5А Реле паливного насоса, блок керування двигуном |
| 4 | 7,5А Підрульові перемикачі |
| 5 | Резерв |
| 6 | 5А Блок керування комбінації приладів |
| 7 | 5/15А Регулятор напряму пучків світла фар, ліхтарі підсвічування номерного знака |
| 8 | 10А Форсунки або резерв |
| 9 | 5/7,5А Блок керування ABS, вимикач ASR/ESP |
| 10 | 5/7,5А Головний пристрій Датчик швидкості автомобіля, селектор автоматичної коробки передач, блок управління електропакетом, вимикач запалювання |
| 11 | 5А Регулятор напряму пучків світла фар, мотор-редуктори в блок-фарах |
| 12 | 5А Джойстик регулювання дзеркал заднього виду |
| 13 | 15А Блок управління автоматичної коробки передач, багатофункціональний перемикач автоматичної коробки передач, селектор автоматичної коробки передач |
| 14 | 5/10А Блок керування подушками безпеки |
| 15 | 5А Елементи обігріву жиклерів омивача вітрового скла |
| 16 | 5/10А Блок керування парктроніка |
| 17 | 10/15А Прогрів лямбда-зондів та клану системи уловлювання парів палива |
| 18 | 5/7,5А Блок керування комбінації приладів, лампа протитуманного світла у лівому задньому ліхтарі |
| 19 | 5/7,5А Реле стоянкових вогнів, головний пристрій звуковідтворення, блок керування електропакетом, вимикач запалювання та стартера |
| 20 | 5/10А Блок управління комбінації приладів, підрульові перемикачі |
| 21 | 10/15А Блок керування електропакетом, лампи спрямованого світла, плафон освітлення салону із затримкою вимикання, плафон освітлення багажника |
| 22 | 5/10А Діагностичний роз'єм, блок керування кондиціонером, блок керування клімат-контролем, електромагніт блокування ключа у вимикачі запалювання |
| 23 | 7,5/10А Блок керування електропакетом, блок керування двигуна, блок керування автоматичної коробки передач, перемикач автоматичної коробки передач (ручний режим) |
| 24 | 5А Блок керування електропакетом, елементи обігріву зовнішніх дзеркал |
| 25 | 5/7,5А Датчик тиску холодоагенту, реле компресора кондиціонера, блок керування вентилятора системи охолодження, блок керування кондиціонером, діагностичний роз'єм, блок керування опаленням та вентиляцією, Діагностичний роз'єм |
| 26 | 7,5/10А Блок керування підсилювача рульового керування |
| 27 | 5/15А Вимикач лампи світла заднього ходу у правому задньому ліхтарі |
| 28 | 10А Лямбда-зонд |
| 29 | 20А Котушки запалювання |
| 30 | 15А Електромагнітний клапан адсорбера, насос ОЖ, Перемикаючий клапан радіатора системи рециркуляції ОГ |
| 31 | 10А Форсунки циліндра |
| 32 | 10А Паливний насос, 30А Блок керування двигуна |
| 33 | 5А Датчик положення педалі зчеплення, вимикач сигналів гальмування 10А Блок керування вентилятора радіатора |
| 34 | 7,5А Права блок – фара (дальнє світло)20А Далеке світло |
| 35 | 10А Блок керування двигуна |
| 36 | 10/15А Паливний насос або форсунки 20А Реле подачі палива по напірній магістралі |
| 37 | 25А Регулятор підігріву сидіння водія, регулятор підігріву сидіння переднього пасажира, блок управління підігріву передніх сидінь |
| 38 | 7,5А Ліва блок – фара (дальнє світло), блок керування комбінації приладів 30А Блок керування АКП |
| 39 | 10/15А Права блок-фара (ближнє світло) |
| 40 | 30А Перемикач вентилятора обігрівача, блок управління вентилятора обігрівача |
| 41 | 15А Електродвигун очищувача заднього скла |
| 42 | 15/20А Запобіжник прикурювача |
| 43 | 15/20А Блок керування електропакету, лампи покажчиків повороту, лампи сигналів гальмування |
| 44 | 15А Ультразвуковий датчик охоронної сигналізації, сирена охоронної сигналізації |
| 45 | 15/30А Блок управління навігаційною системою, головний пристрій звуковідтворення, блок управління мультимедійною системою |
| 46 | 20/30А Блок керування електропакетом (звуковий сигнал) |
| 47 | 20/30А Блок керування електропакетом (електродвигун склоочисників) |
| 48 | 25А/30А Центральний замок, Привод замку дверей багажного відсіку, Електропривод лючка горловини паливного бака |
| 49 | 5/15А Лампа світла заднього ходу |
| 50 | 25/30А Блок керування дверима водія |
| 51 | 25/30А Блок керування дверей переднього пасажира |
| 52 | 30А Блок управління лівих задніх дверей, блок управління правих задніх дверей |
| 53 | 30А Обігрів заднього скла |
| 54 | 15А Протитуманні фари |
| 55 | 15А Котушки запалювання |
| 56 | 40А Реле обігріву вітрового скла |
| 57 | 5/7,5А Лампи габаритного світла в лівій блок-фарі та лівому задньому ліхтарі |
| 58 | 5/7,5А Лампи габаритного світла у правій блок-фарі та правому задньому ліхтарі |
| 59 | 10/15А Ліва блок – фара (ближнє світло) |
| 60 | 15А ДХО |
За прикурювач відповідає запобіжник номер 42 на 15 чи 20А.
Позначення у вигляді таблиці
Блок реле
Більшість ланцюгів живлення електроустаткування автомобіля захищено плавкими запобіжниками. Потужні споживачі струму підключені через реле. Основний блок реле знаходиться під панеллю приладів зліва (сторони водія).
Схема
Розшифровка
- R1 – резерв;
- R2 – реле обігріву вітрового скла (залежно від комплектації);
- R3 – реле блокування стартера;
- R4 – реле подачі палива по напірній магістралі;
- R5 – реле електроживлення;
- R6 – резерв;
- R7 – реле передніх габаритних вогнів;
- R8 – реле паливного насосу;
- R9 – реле кліматичної установки;
- R10 - реле контакту "Х";
- R11 – R15 – резерв.
Блок під капотом
Монтажний блок запобіжників та плавких вставок встановлений на пластмасовому утримувачі над акумуляторною батареєю у моторному відсіку.
Схема
Опис
| 1 | 25А Блок керування ABS |
| 2 | 30А Блок управління електродвигуном вентилятора системи охолодження, електродвигун вентилятора системи охолодження |
| 3 | 5А Блок керування електродвигуном вентилятора системи охолодження |
| 4 | 10А Блок керування ABS |
| 5 | 5А Блок керування електропакетом |
| 6 | Резерв |
| SA1 | 150/175А Генератор |
| SA2 | Резерв |
| SA3 | 110А Вимикач запалювання, перемикач освітлення, підрульові перемикачі, реле розвантаження контактів вимикача запалення, реле паливного насоса, реле подачі палива при відкриванні дверей водія, реле ближнього світла фар, ланцюги запобіжників 4, 20, 56, реле стоянкових 0 |
| SA4 | 50А Блок керування підсилювача рульового керування |
| SA5 | 40А Блок керування ABS |
| SA6 | 40А Блок керування вентилятора системи охолодження |
| SA7 | Резерв |
Електро-схема та керівництво поло седан
Більше інформації про ремонт та обслуговування Volkswagen Polo Sedan, а також його електричні схеми.
