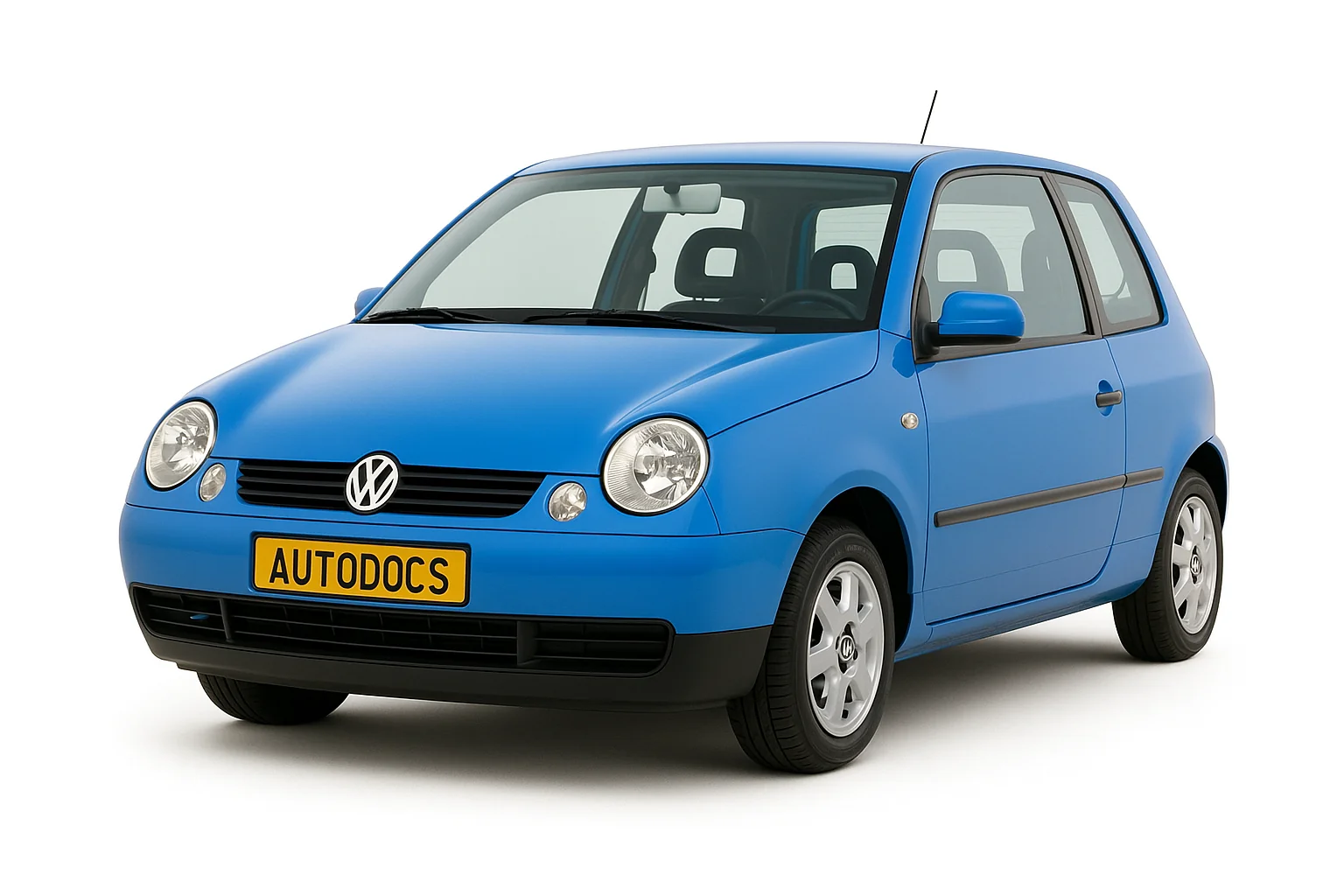

Volkswagen Lupo випускався переважно в кузові 3-х дверного хетчбека в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 та 200. Позиціонувався як міський автомобіль із низькою витратою палива. У цьому матеріалі ви знайдете опис призначення запобіжників і реле у фольксваген лупо, схеми та фотографії блоків в яких вони розташовані, так само виділимо запобіжник, що відповідає за прикурювач.
Блоки керування
Загальне розташування всіх блоків керування
Блоки в салоні
Блок запобіжників
Він знаходиться з лівого боку панелі приладів, під кермом за захисною кришкою. Для доступу потягніть на себе за спеціальне поглиблення.
Світлина
Актуальне призначення запобіжників та реле залежить від комплектації та року випуску. Звіряйте позначення із актуальною схемою на звороті захисної кришки.
Схема
Опис
| 1 | 10А Підігрів лямбда-зонд |
| 2 | 5А Освітлення номерного знака |
| 3 | 10А Форсунки упорскування |
| 4 | 5А Габаритне освітлення зліва |
| 5 | 5А Габаритне освітлення праворуч |
| 6 | 15А Склоочисник заднього скла |
| 7 | 7,5А Покажчики повороту |
| 8 | 5А Антиблокувальна система гальм (АВS) з електронною системою підтримки стабілізації |
| 9 | 5А Регулювання нахилу фар |
| 10 | 5А Внутрішнє освітлення салону |
| 11 | 5А Напруги живлення для системи самодіагностики |
| 12 | 10А Далеке світло правої фари |
| 13 | 10А Далеке світло лівої фари |
| 14 | 10А Аварійна сигналізація, протиугінна сигналізація |
| 15 | 10А Сигнали гальмування |
| 16 | 5А Зуммер, що нагадує про вкл. габаритному освітленні та радіоприймачі |
| 17 | 5А Система складання дзеркал заднього виду |
| 18 | 5А Підігрів дзеркал |
| 19 | 10А Двотональний звуковий сигнал, обігрів жиклерів склоомивача |
| 20 | 10А СД-чейнджер, мобільний телефон |
| 21 | 5А Автоматична КПП |
| 22 | 15А Сирена протиугінної сигналізації |
| 23 | 5А Клапан почала упорскування палива, клапан дросельної заслінки, реле свічок розжарювання |
| 24 | 5А Вимикач на педалі зчеплення, блок управління системи безпосереднього впорскування дизельного палива |
| 25 | 5А Селектор автоматичної КПП |
| 26 | 5А Система циркуляції повітря |
| 27 | 5А Панель приладів |
| 28 | 5А Датчик спідометра, іммобілайзера |
| 29 | 7,5А Світло заднього ходу |
| 30 | 5А Клапан системи рециркуляції відпрацьованих газів, електромагніт ємності з активованим вугіллям |
| 31 | 10А Блок управління системою упорскування топ.шва |
| 32 | 5А Блок управління системою упорскування Палива |
| 33 | 10А Блок управління автоматичною КПП |
| 34 | 10В Система запалювання, датчик спідометра |
| 35 | 25А Привід скляного люка у даху |
| 36 | 15А Блок управління системою упорскування палива |
| 37 | 15А Блок управління системою упорскування палива |
| 38 | 25А Електричний скло-підйомник у двері водія |
| 39 | 15А Електричний скло-підйомник у двері переднього пасажира |
| 40 | 15А Паливний насос |
| 41 | 15А Блок керування центральним замком |
| 42 | 15А Радіоприймач, навігаційна система |
| 43 | 15А Протитуманне освітлення (спереду та ззаду) |
| 44 | 15А Ближнє світло лівої фари |
| 45 | 15А Ближнє світло правої фари |
| 46 | 15А Прикурювач |
| 47 | 20А Система відчищення фар |
| 48 | 20А Обігрів заднього скла |
| 49 | 25А Вентилятор подачі зовнішнього повітря |
| 50 | 15А Склоочисник |
| 51 | 15А Підігрів сидіння |
За прикурювач відповідає запобіжник номер 46 на 15А.
Блок реле
Розташований за блоком із запобіжниками.
Блок під капотом
Головний блок знаходиться на кришці акумуляторної батареї і складається з плавких вставок високої потужності та запобіжників.
Схема
Розшифровка
- 110А – Генератор
- 80А – Плата з реле
- 50А – Свічки розжарювання двигуна
- 30/50А – Кондиціонер / Система охолодження
- 30А - АБС
- 30А - АБС
- 20А - Охолодження радіатора
- 10А – Кондиціонер
Схеми фольксваген лупо
Більше інформації про електро – схеми Volkswagen Lupo, а також технічне обслуговування та ремонт, можете одержати в цьому посібнику: “завантажити“.
