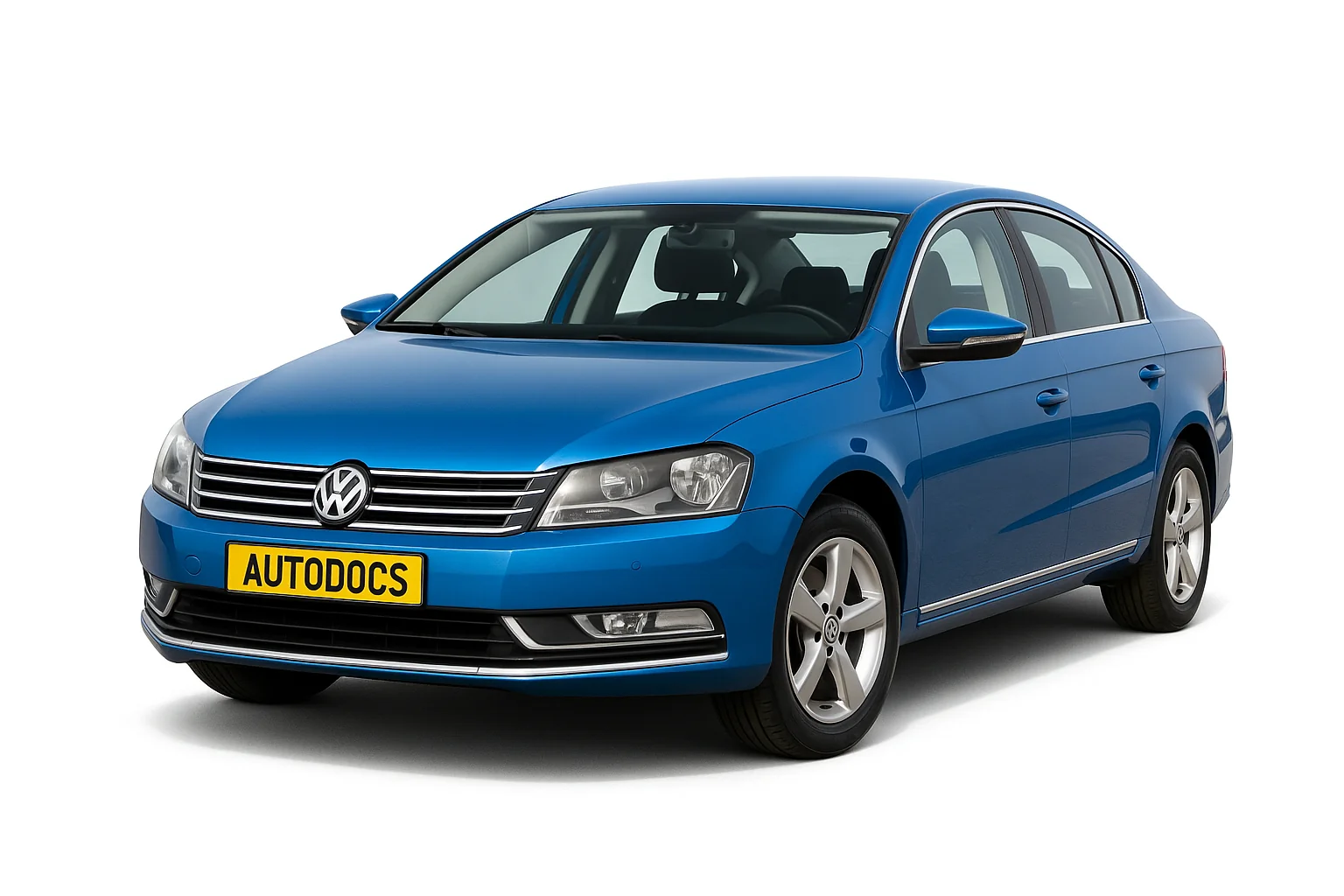

Volkswagen Passat B7 – представляє 7 покоління серії модельного ряду passat. Але в той же час це не повністю нова модель, багато в чому вона є глибоким рестайлігом попереднього покоління b6 . Навіть інтер'єр у них багато схожий. Випускався у 2010, 2011, 2012, 2013, 2014 та 2015 роках. У нашій статті ви знайдете опис запобіжників та реле фольксваген пасат б7 з фотографіями та схемами блоків у яких вони знаходяться. Виділимо запобіжник, що відповідає за прикурювач. Також покажемо розташування всіх електронних блоків управління.

пасат б7

Призначення запобіжників та реле, а також їх кількість може відрізнятись від представленого та залежить від комплектації Вашого автомобіля та його року випуску.

Загальне розташування блоків керування

Volkswagen-Passat-B7-всі bloky upravleniya

Позначення

1 Електронний блок керування ABS
2 Електронний блок керування кондиціонером
3 Блок управління додатковим обігрівачем — Внутрішня частина переднього правого крила
4 Акумуляторна батарея (деякі моделі)
5 Акумуляторна батарея (деякі моделі) – ліва частина багажного відділення
6 Діагностичний роз'єм (DLC)
7 Блок діагностики
8 Блок керування електрообладнанням дверей водія
9 Блок управління електрообладнанням лівих задніх дверей
10 Блок керування електрообладнанням дверей пасажира
11 Блок керування електрообладнанням правих задніх дверей
12 Електронний блок керування двигуном (ЕСМ) - на резонаторі системи впуску
13 Електронний блок управління 4WD - на муфті Haidex
14 Блок управління паливним насосом - під заднім правим сидінням
15 Блок запобіжників / реле, моторний відсік 1
16 Блок запобіжників / реле, моторний відсік 2
17 Блок запобіжників / релі, моторний відсік 3- під блоком запобіжників / релі в моторному відсіку 1
18 Блок запобіжників / реле, панель приладів 1
19 Блок запобіжників / реле, панель приладів 2
20 Блок запобіжників / реле, панель приладів З
21 Блок запобіжників / реле, панель приладів 4
22 Блок запобіжників / реле, панель приладів 5
23 Блок запобіжників / реле, багажне відділення 1 - 3,6 FSI
24 Блок запобіжників / реле, багажне відділення 2 - система стоп-старт
25 Блок управління коректором фар
26 Резистор електродвигуна вентилятора обігрівача - у блоці обігрівача
27 Звуковий сигнал 1
28 Звуковий сигнал 2
29 Блок управління системою стеження за розміткою 1 – за заднім бампером
30 Блок управління системою стеження за розміткою 2 – за заднім бампером
31 Багатофункціональний блок управління ^ функції: Управління електричним навантаженням .лампи зовнішнього освітлення, лампи підсвічування простору для ніг, паливний насос, обігрівач заднього скла, обігрівач лобового скла, покажчики повороту/аварійна сигналізація, очищувач заднього скла
32 Багатофункціональний блок управління 2 функції: Протиугінна система, центральний замок. привід відкривання лючка заливної горловини паливного бака, іммобілайзер, Система дистанційного керування центральним замком, люк
33 Датчик температури навколишнього повітря
35 Блок керування стоянковим гальмом
36 Блок керування підсилювачем кермового керування - на кермовий рейці
37 Блок керування підігрівом сидіння - під сидінням водія
38 Блок управління електрообладнанням рульової колонки - на рульовій колонці
39 Блок управління блокуванням рульової колонки - на рульовій колонці
40 Блок керування системою стоп-старт
41 Електронний блок керування SRS
42 Блок управління підвіскою-права частина багажного відділення
43 Блок керування електрообладнанням причепа - ліва частина багажного відділення
44 Електронний блок керування трансмісією (ТСМ) (трансмісія DSG)
45 Електронний блок керування трансмісією (ТСМ) (АКПП) - Внутрішня частина крила (переднього лівого)

Розташування блоків запобіжників та реле

Схема

схема на пасат б7

Призначення

  1. Блок запобіжників на панелі приладів з боку пасажира
  2. Блок поряд з акумуляторною батареєю
  3. Блок за обшивкою у багажному відділенні
  4. Блок запобіжників на панелі приладів з боку водія
  5. Блоки реле
  6. Блок запобіжників та реле під капотом
  7. Блок основних запобіжників

Блоки в салоні

Блок запобіжників з боку водія

Він знаходиться в лівому торці панелі приладів за захисною кришкою.

Фото – приклад

Салонний блок у б7

Схема

2008 рік

Опис

1 10А Шторки заднього скла, Датчик високого тиску, Датчик забруднення повітря, Датчик рівня та температури масла, Реле припливного вентилятора
2 5А Клавіша відключення ASR і ESP, Кнопка AUTO HOLD, Блок АБС, Блок керування електромеханічного гальма стоянки
3 10А Реле електроживлення, Нагрівальний резистор системи вентиляції картера двигуна, Клапан подачі газу
4 10А Блок управління системи електронного регулювання демпфування, Діагностичний роз'єм, Клавіша режиму старт-стоп, Блок управління адаптивного круїз-контролю, Блок управління паркувального асистента, Блок управління розпізнавання причепа, Блок управління паркувального автопілота, Передня камера допоміжних систем водія
5 10А Регулятор яскравості підсвічування вимикачів та комбінації приладів, Регулятор коректора фар, Блок керування лівої фари
6 10А Блок керування системи повного приводу
7 5А Блок управління комбінації приладів, Діагностичний інтерфейс шин даних
8 10А Блок управління правої фари, Виконавчий електродвигун коректора правої фари
9 10А Блок управління подушок безпеки, Блок управління системи визначення зайнятості сидіння, Контрольна лампа відключення подушки безпеки переднього пасажира
10 10А Перемикач Tiptronic, Витратомір повітря, Блок управління паливного насоса, Блок управління паливного насоса, Реле живлення Motronic, Блок управління двигуна, Реле стартера
11 5А Клавіша аварійного реєстратора даних, Дзеркало з таксометром, Тахограф
12 10А Блок керування дверей водія, Блок керування дверей переднього пасажира, Блок комфорту
13 10А Вимикач освітлення, діагностичний роз'єм, Селектор, Блок керування ABS
14 10А Сирена сигналізації
15 10А Датчик дощу та освітленості, Реле обігріву заднього скла, Реле обігріву вітрового скла, Блок керування Climatronic, Блок керування кліматичної установки, Блок керування камери заднього виду, Блок керування включення
клем та пуску двигуна
16 10А Електронний замок запалювання, Блок управління електронної системи блокування рульової колонки, Блок управління включення клем і пуску двигуна
17 15А Блок керування дверей водія, Блок керування задніх дверей з боку водія
18 3А Блок управління бортової мережі, Стабілізатор напруги, Блок управління двигуна, Реле 2 електроживлення
19 7,5А Блок управління адаптивного круїз-контролю, Блок управління паркувального асистента, Блок управління асистента руху по смузі, Блок управління паркувального автопілота
20 5А Панель управління системи відкривання гаражних воріт
21 10А Блок керування задньої шторки
22 20А Блок управління електромеханічного гальма стоянки
23 15А Блок керування розпізнавання причепа
24 20А Блок управління електромеханічного гальма стоянки
25 20А Блок управління розпізнавання причепа
26 20А Блок управління бортової мережі
27 15/20А Реле паливного насосу
28 30А Блок керування задніх дверей, Центральний блок керування систем комфорту
29 20А Блок керування підігріву задніх сидінь
30 20А Блок управління зсувного люка
31 30А Інвертор з розеткою, 12 - 230 В
32 30А Блок управління бортової мережі (обігрів заднього скла)
33 30А Реле системи очищення фар, Насос омивача фар
34 25А Блок управління підігріву передніх сидінь
35 15А Блок керування дверей багажного відсіку, Перемикач регулювання положення поперекового підпору сидіння водія
36 15А Вимикач регулювання поперекового підпору сидіння, Клавіша регулювання кута нахилу подушки сидіння, Клавіша регулювання положення спинки сидіння, Реле електроживлення причепа
37 20/30А Блок керування розпізнавання причепа, Блок керування 2 кришки багажного відсіку
38 40А Реле припливного вентилятора, Блок управління припливного вентилятора, Climatronic
39 5/15А Багатофункціональний перемикач (тільки для а/м з 6-ступінчастою АКП), Блок управління автоматичної коробки передач, Вимикач ліхтарів заднього ходу, Блок Mechatronik КП DSG
40 20А Реле зарядки другий АКБ, Насос склоомивача, Електродвигун очищувача заднього скла
41 20А Прикурювач
42 15А Розетка​ 12​ В
43 20А Блок управління додаткового обігрівача (тільки за наявності другої АКБ)
44 30А Блок управління дверями водія та пасажира
45 20А Реле для роботи в режимі автономного обігрівача (тільки за наявності другої АКБ)
46 Не використовується
47 10А Приймач телефону (лише а/м із системою Старт-стоп)
48 5А Блок управління в комбінації приладів (тільки а/м із системою Старт-стоп)
49 Не використовується

За прикурювач відповідає запобіжник номер 41 на 20А. А за омивачі фар – 33 на 30А.

Блок запобіжників з боку пасажира

Розташований у правому торці панелі приладів, так само як і лівий, закритий захисною кришкою.

Схема

схема блоку в салоні праворуч

Розшифровка

1 15/30А Блок керування дверей багажного відсіку, Блок керування розпізнавання причепа
2 15/30А Блок керування 2 дверей багажного відсіку, Блок керування розпізнавання причепа
3 10/30А Блок керування шторки люка, Блок керування розпізнавання причепа
4 15А БО системи електронного регулювання демпфування
5 Не використовується
6 Не використовується
7 Не використовується
8 Не використовується
9 Не використовується
10 Не використовується
11 Не використовується
12 Не використовується
13 Спецавтомобілі
14 Спецавтомобілі
15 Спецавтомобілі
16 Зарядний пристрій портативної рації або кишенькового ліхтаря
17 Спецавтомобілі
18 Спецавтомобілі
19 Спецавтомобілі
20 Спецавтомобілі
21 Спецавтомобілі
22 Спецавтомобілі
23 Спецавтомобілі
24 Спецавтомобілі

Блоки реле

Вони знаходяться під панеллю приладів з боку водія за обшивкою.

Фото – приклад розташування

Блок реле фото

Верхній блок реле

Схема

Схема блоку реле пасат б7

Опис

1 Реле припливного вентилятора (Climatic з автономним обігрівачем)
2 Реле для роботи в режимі автономного обігрівача (Climatic з автономним обігрівачем)
3 Реле для роботи в режимі автономного обігрівача (Дизельний двигун з автономним обігрівачем)
4 Не використовується
5 Реле прокачування ОЖ після викл. двигуна (тільки 1,8л / 2,0л TFSI), Реле електроживлення
6 Реле електроживлення клеми 50 (не для а/м із системою Старт-стоп)
7 Реле 2 електроживлення (не для а/м із системою Старт-стоп)
8 Реле 2 електроживлення (не для а/м із системою Старт-стоп)

А та В – Термозапобіжник регулювання положення сидіння водія

Нижній блок реле

Схема

нижній блок реле пасат б7

Таблиця з позначенням

1 Реле обігріву заднього скла (645)
2 Реле електроживлення клеми 15 (645)
3 Реле двотонового звукового сигналу (646), Реле системи очищення фар (646)
4 Реле електроживлення причепа (з травня 2012 року)
5 Реле розвантаження контакту X (644)

Звертаємо увагу, що окремо можуть бути інші елементи реле, наприклад Реле зарядки другий АКБ.

Блоки під капотом

Блок запобіжників та реле знаходиться у лівій частині моторного відсіку під захисною кришкою та складається з 2 відділів: монтажного блоку та відділу головних запобіжників високої потужності. Недалеко від нього знаходиться комунікаційний блок реле.

Блок запобіжників під капотом пасат б7

Монтажний блок

Варіант 1

фото приклад блоку під капотом б6

Схема

Блок під капотом варіант 2Призначення

1 15А Блок Мехатронік КП DSG
2 30А Блок керування ABS
3 20А Звуковий сигнал, Блок керування бортової мережі
4 20А Блок управління системи розпізнавання причепа
5 5А Блок управління для контролю акумуляторної батареї, Блок управління бортової мережі
6 5А Блок керування автоматичної коробки передач, 15А Блок Mechatronik КП DSG
7 15А Блок управління з дисплеєм для ТБ та радіонавігаційної системи, Головний пристрій, Блок управління з дисплеєм радіонавігаційної системи, 30А Стабілізатор напруги
8 30А Блок Мехатронік КП DSG
9 5А Блок управління кермової колонки
10 20А Реле паливного насоса (тільки а/м з дизельними двигунами), Блок керування свічок розжарювання, Котушки запалення з вихідним каскадом (циліндри 1 – 4)
11 5А Блок управління в комбінації приладів (тільки а/м із системою Старт-стоп)
12 5А Блок керування електроніки керування мобільного телефону, Антени, Тв-тюнера, Цифрового супутника.
13 10А Реле живлення Motronic, Реле живлення кл. 30, Блок керування двигуна
14 25/30А Блок керування двигуна
15 5/10А Діагностичний інтерфейс шин даних
16 15А Реле прокачування ОЖ після вимк. двигуна, 10А Клапан системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву, Нагрівальний елемент лямбда-зонда
17 40А Реле малої потужності нагріву, Циркуляційний насос ОЖ, Запірно-запобіжний клапан 1 газового балона
18 10/15/30А Датчик якості палива, Клапан високого тиску для роботи на газі
19 30А Підсилювач
20 5А Реле додаткового паливного насоса, Блок управління вентилятора радіатора, Блок управління свічок розжарювання, 10А Датчик положення педалі зчеплення, Клапан 1 системи зміни фаз газорозподілу, 15А Регулятор тиску палива
21 20А Блок управління додаткового обігрівача
22 30А Блок управління електродвигуна склоочисника
23 5А Датчик магнітного поля для компаса, Блок управління свічок розжарювання, 10А Термостат системи охолодження двигуна з електронним управлінням, Блок управління вентилятора радіатора, Електродвигун приводу повітряної заслінки / заслінок впускних каналів, Нагрівальний елемент лямбда-зонда, Клапан газорозподілу та колектора
24 10/15А Блок керування датчика викиду оксидів азоту, Нагрівальний елемент лямбда-зонда
25 40А Блок управління бортовою мережею, Ближнє світло, Далеке світло, Габарити
26 40А Блок управління бортовою мережею, Ближнє світло, Далеке світло, Габарити
27 60А Нагрівальний елемент вітрового скла
28 40/50А Електродвигун насоса вторинного повітря, Блок управління свічок розжарювання
29 50А Блок управління бортової мережі запобіжників, Реле розвантаження контакту X
30 50А Блок управління бортової мережі запобіжників

Варіант 2

Блок під капотом варіант 1

Схема

Блок під капотом варіант 1

Позначення запобіжників

1 5/15А Блок керування автоматичної коробки передач, Блок Mechatronik КП DSG
2 30А Блок керування ABS
3 20А Центральний блок керування системи комфорту, Блок керування системи розпізнавання причепа
4 5А Блок управління бортової мережі
5 20А Звуковий сигнал
6 20А Котушки запалювання з вихідними каскадами
7 15А Регулятор тиску палива, 5А Датчик положення педалі зчеплення
8 10А Блок управління вентилятора радіатора, Клапан газорозподілу, Клапан ежекторного насоса, Клапан заслінки у впускному колекторі
9 5А Реле циркуляційного насоса
10 10А Реле живлення 2 Motronic, нагрівальний елемент лямбда-зонда
11 25/30А Блок керування двигуна
12 Не використовується
13 Не використовується
14 Не використовується
15 10А Циркуляційний насос
16 5А Блок управління кермової колонки
17 5А Блок керування комбінації приладів
18 30А Підсилювач, Блок керування для спецавтомобілів
19 15/20А Головний пристрій Блок управління з дисплеєм радіонавігаційної системи
20 20А Мобільний телефон, ТБ, цифровий супутник
21 10А ТВ-тюнер, Цифровий супутниковий радіо тюнер
22 7,5А Блок управління мультимедійною системою
23 10А Блок управління вентилятора радіатора, 5А Датчик магнітного поля для компаса
24 5/10А Діагностичний інтерфейс шин даних
25 Не використовується
26 10А Блок керування двигуна, Реле живлення Motronic
27 Не використовується
28 Не використовується
29 Не використовується
30 20А Блок управління додаткового обігрівача
31 30А Блок управління електродвигуна склоочисника
32 10А Клапан тиску наддуву
33 15А Регулятор тиску палива, Нагрівальний елемент лямбда-зонда
34 Не використовується
35 20А Реле для роботи в режимі автономного обігрівача
36 Не використовується
37 Не використовується
38 Не використовується
39 Не використовується
40 Не використовується
41 Не використовується
42 Не використовується
43 Не використовується
44 10А Діагностичний насос паливної системи
45 10А Лямбда-зонд
46 10А Нагрівальний елемент лямбда-зонда 1 після каталізатора
47 40А Блок управління бортовою мережею, Ближнє світло фар, Габаритні вогні
48 40А Блок управління бортовою мережею, Ближнє світло фар, Габаритні вогні
49 Блок управління бортової мережі запобіжників
50 Не використовується
51 60А Реле великої потужності нагріву
52 60А Нагрівальний елемент вітрового скла
53 50А Блок управління бортової мережі, Блок запобіжників зліва
54 50А Е/мотор подачі додаткового повітря, Реле свічок розжарювання

Реле

  • А1 – Реле запірних газових клапанів
  • А2 - Реле прокачування ОЖ після вимк. двигуна
  • А3 - Резерв
  • А4 – Головне реле

Щиток головних запобіжників

Він складається із запобіжників високої потужності, у вигляді плавких вставок.

Варіант 1

Схема

Головні запобіжники 1

Розшифровка

1 150/180А – Генератор
2 80А Електродвигун електро – підсилювача рульового управління
3 50/80А Блок управління вентилятора радіатора
4 80/100А Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників ліворуч/праворуч
5 80А Блок запобіжників праворуч (до квітня 2008 року), Термозапобіжник 1 регулювання положення сидіння водія
6 80/100А Блок запобіжників ліворуч/праворуч
7 40А Блок керування ABS

Варіант 2

Схема

Головні запобіжники 2

Опис

1 150А – Генератор
2 80А Електродвигун електро – підсилювача рульового управління
3 50/80А Блок управління вентилятора радіатора
4 60А Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників ліворуч/праворуч
5 60/80А Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників ліворуч/праворуч
6 80/100А Блок запобіжників ліворуч/праворуч
7 60А Кабель зарядки другий АКБ, 100А – нагрівальний елемент додаткового повітряного обігрівача, Реле великої потужності нагрівання
8 40А Блок керування ABS

Блок реле

Схема

Схема блоку реле під капотом

Позначення схеми

1 Реле стартера 1 (643) – тільки для а/м із системою Старт-стоп
2 Блок управління свічок розжарювання (457)
3 Не використовується
4 Реле малої потужності нагріву (53)
5 Реле великої потужності нагріву (100)
6 Реле стартера 2 (489) – тільки для а/м із системою Старт-стоп

У водовідвідному коробі, поруч із блоком управління двигуна, може бути окреме реле обігріву вітрового скла.

Реле обігріву вітрового скла

Блок у багажному відділенні

У деяких моделях, з встановленим у багажному відділенні акумуляторною батареєю, передбачені додаткові елементи захисту у вигляді запобіжників та реле.

блок у багажнику

Призначення

1 30А Блок запобіжників ліворуч/праворуч
2 80А Запобіжники у комутаційному блоці
3 125А Електроживлення комутаційного блоку
4 5А Блок управління бортової мережі

У лівій частині багажного відсіку за бічним облицюванням, може бути кілька елементів реле: 70А – Limousine, 60А – Variant

1 реле

Інструкція пасат B7

Інструкція про ремонт та обслуговування Volkswagen Passat B7 .

1. Зміст. Зовнішній вигляд. Салон. Прилади. Стор. 2-35.pdf

2. Перед поїздкою. Двері та вікна. Правильна посадка на сидінні. Стор. 36-122.pdf

3. Висвітлення та огляд. Перевезення вантажів. Стор. 123-173.pdf

4. Корисне обладнання. Пуск двигуна, перемикання передач, паркування. Стор. 174-222.pdf

5. Допоміжні системи для водія. Стор. 223-278.pdf

6. Кліматична установка. На АЗС. У моторному відсіку. Стор. 279-330.pdf

7. Підтримання чистоти та справного стану. Стор. 331-373.pdf

8. Практичні поради. Скорочення. Алфавітний покажчик. Стор. 374-442.pdf
