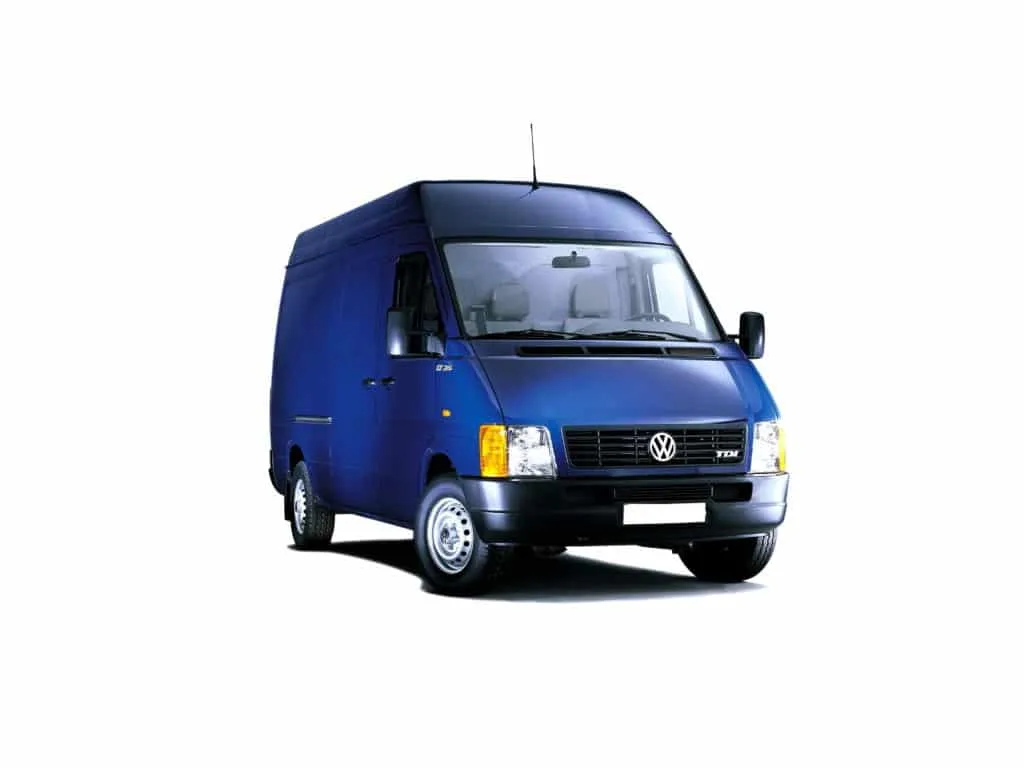

Volkswagen LT — серия мало- и среднетоннажных грузовых автомобилей и микроавтобусов выпускавшихся с различными модификациями в 2 двух поколения как с бензиновыми, так и дизельными двигателями. Весь модельный ряд LT отличается друг от друга так же массой и базой. Цифры в названии говорят о полной массе автомобиля. Например LT28 – 2800 кг либо LT35 – 3500 кг. В данной статье мы предоставим информацию с описанием предохранителей и реле фольксваген лт со схемами блоков и местами их расположения для второго поколения Volkswagen LT выпускавшегося в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Отдельно выделим предохранитель прикуривателя. В заключении предложим для скачивания схемы электрических соединений из оригинального руководства по эксплуатации.
Назначение элементов в блоках может отличаться и зависит от года выпуск и уровня электрического оснащения Вашего Фольксваген Лт.
Блок под панелью
Он находится под рулевой рейкой за защитной крышкой.
Пример доступа
Фото – схема
Описание
| 1 | Правый задний габаритный фонарь и правый стояночный огонь — 15 А. |
| 2 | Дальний свет правой фары — 15 А. |
| 3 | Дальний свет левой фары, сигнальная лампочка — 15 А. |
| 4 | Фонари заднего хода — 15 А. |
| 5 | Стоп-сигналы — 15 А. |
| 6 | Электродвигатель стеклоочистителей — 20 А. |
| 7 | Обогрев заднего стекла, сигнал — 15 А. |
| 8 | Плафоны, прикуриватель, магнитола — 20 А. |
| 9 | Часы, аварийная световая сигнализация, стояночные огни — 20 А. |
| 10 | Подсветка щитка приборов, фонари освещения номерного знака, фонари дневного света — 15 А. |
| 11 | Левый задний габаритный фонарь и левый стояночный огонь — 15 А. |
| 12 | Ближний свет правой фары — 15 А. |
| 13 | Ближний свет левой — 15 А. |
| 14 | Противотуманная фара, задний противотуманный фонарь — 15 А. |
| 15 | Магнитола — 15 А, |
| 16 | Резерв |
| 17 | Резерв |
| 18 | Резерв |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Отдельные реле могут находится в нижней части данного блока с предохранителями (реле стекло очистителя, указателя поворотов).
Блок под сидением
Дополнительный блок реле и предохранителей находится под сидением водителя.
Его исполнение зависит от комплектации.
Фото – пример
Тут могут быть следующие элементы:
- Вентилятор отопителя — 30 А
- Обогрев заднего стекла — 30 А
- Автономный отопитель — 25 А
- Электрические стеклоподъемники — 25 А
- Блок управления ABS — 10 А
- Центральный замок — 15 А
- Электрическая регулировка зеркал — 10 А
- Топливный насос — 30 А
- Реле дополнительного аккумулятора — 15 А
- Реле указателей поворота прицепа — 10 А
- Блокировка дифференциала — 15 А
- 12-вольтная розетка — 20 А
- Кондиционер — 10 А
- Подогрев сидений — 15 А
В моторном отсеке может находится дополнительный блок в районе АКБ, с элементами отвечающими за предпусковой подогрев, свечи накала, подогрев фильтра и т.д.
Электросхема LT
Нужно больше информации про электрические схемы, ремонт и обслуживание Фольксваген лт? Изучите данное руководство: “скачать“.
