Pick-up Volkswagen Amarok był produkowany w latach 2009–2016 (lata 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016). Po liftingu w 2017 roku produkcja odświeżonego modelu trwa do dziś. Samochód jest dostępny w trzech wersjach wyposażenia: Trendline, Comfortline i Highline, z silnikami Diesla i benzynowymi. W tym artykule szczegółowo omówimy skrzynki bezpieczników i przekaźników Volkswagena Amarok: ich lokalizację, schematy, zdjęcia oraz zasady wymiany. Osobno przeanalizujemy, gdzie znajduje się bezpiecznik zapalniczki i jak go wymienić.
Spis treści

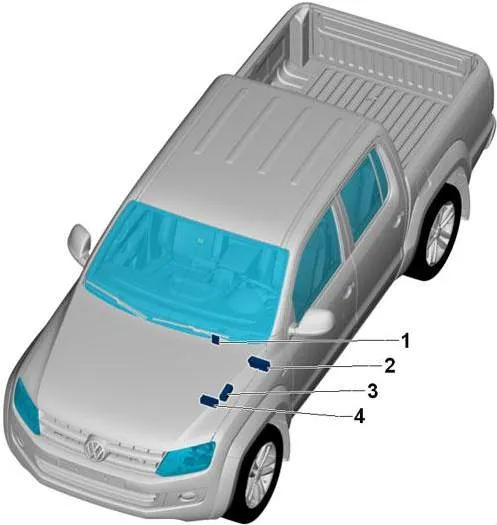

Lokalizacja skrzynek
Dla wszystkich modeli Volkswagena Amarok charakterystyczna jest następująca lokalizacja: główna skrzynka bezpieczników i przekaźników w kabinie pasażerskiej oraz skrzynka na pokrywie akumulatora. Jednak w zależności od poziomu wyposażenia elektrycznego, możliwe jest umieszczenie zarówno dodatkowej skrzynki, jak i pojedynczych elementów, dotyczy to zwłaszcza pojazdów wyprodukowanych po 2013 roku.
- Bezpiecznik 1 wentylatora nawiewu -S97- i bezpiecznik 1 jednostki sterującej ABS
- Skrzynka bezpieczników C -SC- (72/68 bezpieczników)
- Skrzynka bezpieczników typu wkładkowego na pokrywie akumulatora (SA)
- Skrzynka bezpieczników na pokrywie akumulatora (SB)

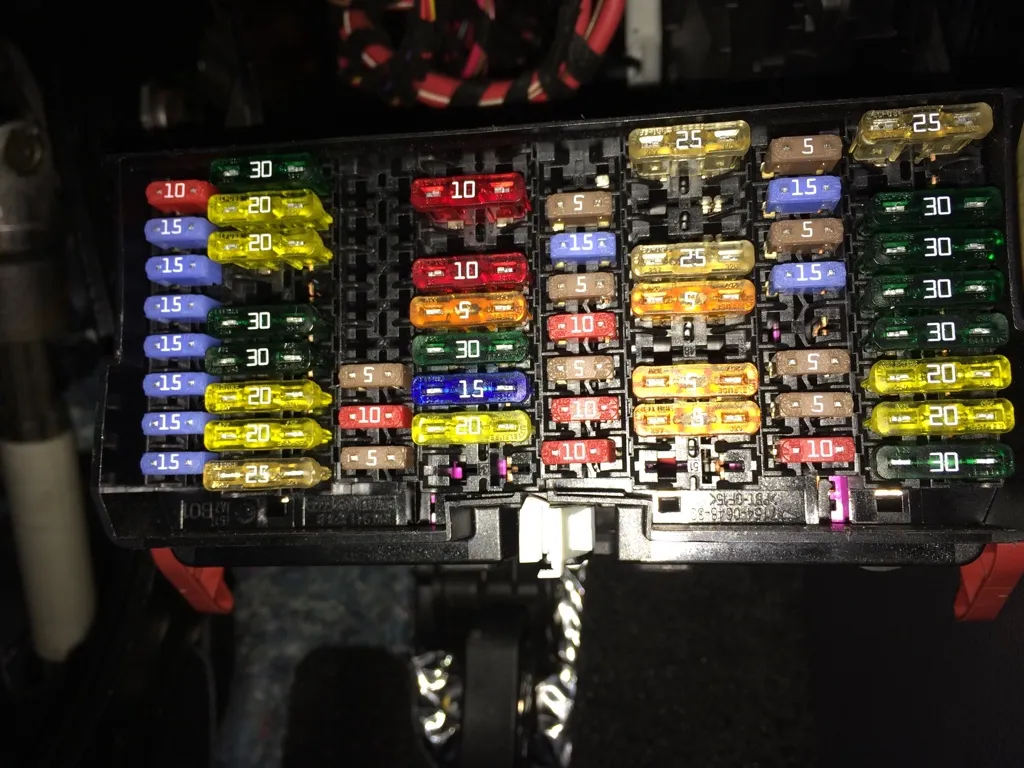

Skrzynki w kabinie pasażerskiej
Główna skrzynka bezpieczników
Znajduje się pod deską rozdzielczą po stronie kierowcy. Aby uzyskać dostęp do bezpieczników, należy zwolnić dźwignię blokady. Następnie skrzynkę bezpieczników można opuścić w dół.
Skrzynka na 72 bezpieczniki (modele do 2013 roku)
Wariant 1.
| Nr | A | Opis |
|---|---|---|
| 1 | 10 | Jednostka sterująca ABS, Przycisk wyłączania ASR i ESP, Przycisk programu jazdy |
| 2 | 10 | Rezystor grzewczy lewego dyszla spryskiwacza szyby, Jednostka przełączników przy kierownicy, Wyłącznik wycieraczek, Wyłącznik pompy spryskiwaczy szyb i układu czyszczenia reflektorów |
| 3 | 10 | Wyłącznik świateł cofania, Jednostka sterująca asystenta parkowania / 15A Jednostka sterująca sieci pokładowej, Żarówki świateł cofania, Interfejs do użytku zewnętrznego |
| 4 | 15 | Jednostka sterująca sieci pokładowej, Kierunkowskazy (kl. 49), Światło hamowania (kl. 54) |
| 5 | 5 | Przepływomierz powietrza |
| 6 | 5 | Jednostka sterująca rozpoznawania przyczepy |
| 7 | 5 | Interfejs do użytku zewnętrznego |
| 8 | 5 | Wyłącznik zapłonu i rozrusznika / 15A Wyłącznik zapłonu i rozrusznika |
| 9 | 10 | Jednostka sterująca poduszek powietrznych, Lampka kontrolna wyłączenia poduszki powietrznej pasażera z przodu |
| 10 | 5 | Jednostka sterująca silnika |
| 11 | 15 | Jednostka sterująca blokady mechanizmu różnicowego |
| 12 | 10 | Regulator ciśnienia paliwa, Zawór dozowania paliwa, Zawór obejściowy turbosprężarki, Elektrozawór ograniczania ciśnienia doładowania, Elektrozawór 1 kanistra adsorpcyjnego, Zawór 1 regulatora faz rozrządu zaworów dolotowych, Zawór klap dolotowych |
| 13 | 5 | Zawór klapy EGR, Zawór przełączający chłodnicy układu recyrkulacji spalin EGR, Elektrozawór ograniczania ciśnienia doładowania |
| 14 | 15 | Pompa układu przepłukiwania płynu chłodzącego po wyłączeniu silnika, Regulator ciśnienia paliwa |
| 15 | 5 | Przekaźnik zasilania kl. 30, Pompa obiegowa |
| 16 | 10 | Lampka tylnych świateł przeciwmgłowych / 5A Stabilizator napięcia, Interfejs diagnostyczny magistrali danych |
| 17 | 5 | Jednostka sterująca sieci pokładowej |
| 18 | 7,5 | Pompa spryskiwaczy |
| 19 | 15 | Jednostka sterująca sieci pokładowej, Element grzejny lusterek zewnętrznych |
| 20 | 15 | Jednostka sterująca sieci pokładowej, Zasilanie wewnętrzne |
| 21 | 10 | Jednostka sterująca sieci pokładowej, Wyłącznik wyłączania systemu ochrony wnętrza, Oświetlenie wnętrza, Światła pozycyjne |
| 22 | 5 | Jednostka sterująca systemu śledzenia pozycji |
| 23 | 10 | Jednostka sterująca silnika |
| 24 | 10 | Syrena alarmowa |
| 25 | 10 | Rezystor grzewczy układu wentylacji skrzyni korbowej silnika |
| 26 | 5 | Lampka prawego modułu doświetlania dziennego |
| 27 | 5 | Lampka lewego modułu doświetlania dziennego |
| 28 | 5 | Przełącznik oświetlenia, Oświetlenie tablicy rejestracyjnej, Połączenie 8 w głównej wiązce przewodów / 15A Jednostka sterująca sieci pokładowej, lampy świateł przeciwmgłowych, Lampy cofania, Interfejs do użytku zewnętrznego |
| 29 | 10 | Silnik wykonawczy korektora lewego reflektora, Żarówka lewego reflektora świateł mijania, Interfejs do użytku zewnętrznego / 5A Przełącznik oświetlenia |
| 30 | 10 | Lampka lewego reflektora świateł drogowych, Jednostka sterująca zestawem wskaźników, Interfejs do użytku zewnętrznego / 5A Przekaźnik rozrusznika |
| 31 | 5 | Przełącznik Tiptronic, Jednostka sterująca automatycznej skrzyni biegów |
| 32 | 10 | Lampka prawego reflektora świateł drogowych |
| 33 | 5 | Regulator położenia lusterek zewnętrznych |
| 34 | 15 | Jednostka sterująca silnika |
| 35 | 15 | Element grzejny sondy lambda |
| 36 | 5 | Przekaźnik pompy paliwa, Przekaźnik zasilania kl. 30, Wyłącznik pedału sprzęgła, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych |
| 37 | 20 | Cewka zapłonowa |
| 38 | 15 | Gniazdo 12 V |
| 39 | 25 | Jednostka sterująca rozpoznawania przyczepy |
| 40 | 25 | Jednostka sterująca rozpoznawania przyczepy |
| 41 | 25 | Jednostka sterująca rozpoznawania przyczepy |
| 42 | 15 | Wyłącznik świateł hamowania, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Czujnik poziomu i temperatury oleju, Jednostka sterująca blokady mechanizmu różnicowego, Jednostka sterująca zestawem wskaźników, Jednostka sterująca asystenta parkowania, Jednostka sterująca skrzyni rozdzielczej, Jednostka sterująca systemu śledzenia pozycji, Lampka kontrolna trybu normalnego na panelu sterowania skrzynią rozdzielczą, Bezpiecznik 16 w skrzynce bezpieczników C, Złącze diagnostyczne, Jednostka przełączników przy kierownicy, Czujnik kąta obrotu kierownicy, Przełącznik sterowania tempomatem |
| 43 | 25 | Jednostka sterująca sieci pokładowej, Jednostka sterująca silnika wycieraczek, Silnik wycieraczek |
| 44 | 30 | Jednostka sterująca sieci pokładowej, Element grzejny tylnej szyby |
| 45 | 15 | Złącze diagnostyczne, Jednostka sterująca zestawem wskaźników, Jednostka sterująca instalacji klimatyzacji, Jednostka sterująca Climatronic, Wyłącznik ogrzewania i wyboru trybu pracy, Jednostka przełączników przy kierownicy, Kabel spiralny, Jednostka sterująca wielofunkcyjnej kierownicy |
| 46 | 25 | Jednostka sterująca skrzyni rozdzielczej |
| 47 | 20 | Jednostka sterująca sieci pokładowej, Sygnał wysokiego tonu, Sygnał niskiego tonu |
| 48 | 20 | Jednostka sterująca drzwi kierowcy |
| 49 | 20 | Jednostka sterująca drzwi pasażera z przodu |
| 50 | 20 | Jednostka sterująca tylnych lewych drzwi |
| 51 | 20 | Jednostka sterująca tylnych prawych drzwi |
| 52 | 15 | Gniazdo |
| 53 | 20 | Lampy świateł przeciwmgłowych / 25A Jednostka sterująca sieci pokładowej |
| 54 | 15 | Zapalniczka |
| 55 | 15 | Silnik wykonawczy korektora prawego reflektora, Żarówka prawego reflektora świateł mijania, Interfejs do użytku zewnętrznego / 25A Jednostka sterująca sieci pokładowej, Lampka prawego modułu doświetlania dziennego, Lampka prawego reflektora świateł mijania, Interfejs do użytku zewnętrznego |
| 56 | 25 | Jednostka sterująca pompy paliwa |
| 57 | 30 | Przycisk ogrzewania foteli, Jednostka sterująca ogrzewania foteli |
| 58 | 15 | Przełącznik Tiptronic, Jednostka sterująca automatycznej skrzyni biegów, Elektromagnes blokady wyjmowania kluczyka ze stacyjki |
| 59 | 20 | Gniazdo 12 V 2 |
| 60 | 5 | Jednostka sterująca rozpoznawania przyczepy |
| 61 | 5 | Jednostka sterująca rozpoznawania przyczepy |
| 62 | 20 | Jednostka sterująca dodatkowego ogrzewania, Przekaźnik pompy układu chłodzenia, Przekaźnik dodatkowego ogrzewacza cieczy, Pompa obiegowa |
| 63 | 10 | Lampka oświetlenia przestrzeni ładunkowej |
| 64 | 40 | Wyłącznik ogrzewania i wyboru trybu pracy, Jednostka sterująca Climatronic, Jednostka sterująca instalacji klimatyzacji |
| 65 | 15 | Jednostka sterująca silnika |
| 66 | 30 | Jednostka sterująca sieci pokładowej, Aktuator centralnego zamka klapy wlewu paliwa, Napęd centralnego zamka |
| 67 | 30 | Jednostka główna, Jednostka sterująca z wyświetlaczem systemu radionawigacji, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych |
| 68 | 7,5 | Jednostka sterująca panelu sterowania telefonu |
| 69 | 15 | Interfejs do użytku zewnętrznego |
| 70 | 5 | Interfejs do użytku zewnętrznego |
| 71 | 25 | Interfejs do użytku zewnętrznego |
| 72 | 10 | Interfejs do użytku zewnętrznego |
Za zapalniczkę odpowiada bezpiecznik numer 54 o natężeniu 15A.
Wariant 2.
| Nr | A | Opis |
|---|---|---|
| 1 | 10 | Jednostka sterująca ABS Przycisk wyłączania ASR i ESP Przycisk programu jazdy Jednostka sterująca poduszek powietrznych Lampka kontrolna wyłączenia poduszki powietrznej pasażera z przodu Przełącznik oświetlenia |
| 2 | 10 | Jednostka przełączników przy kierownicy Wyłącznik wycieraczek Przełącznik wycieraczek z pracą przerywaną Wyłącznik pompy spryskiwaczy szyb i układu czyszczenia reflektorów |
| 3 | 15 | Przełącznik oświetlenia Jednostka sterująca automatycznej skrzyni biegów Wyłącznik ogrzewania i wyboru trybu pracy Jednostka sterująca instalacji klimatyzacji Potencjometr silnika wykonawczego przedniej klapy rozprowadzania powietrza Jednostka sterująca Climatronic Przekaźnik dodatkowego ogrzewacza cieczy Pompa obiegowa |
| 4 | 15 | Jednostka sterująca silnika Przepływomierz powietrza |
| 5 | 5 | Przepływomierz powietrza |
| 15 | Cewka zapłonowa | |
| 6 | 5 | Jednostka sterująca rozpoznawania przyczepy |
| 7 | 5 | Interfejs do użytku zewnętrznego |
| 8 | 15 | Wyłącznik zapłonu i rozrusznika Syrena alarmowa Jednostka sterująca systemu śledzenia pozycji pojazdu |
| 9 | 5 | Lampka oświetlenia przestrzeni ładunkowej |
| 10 | 5 | Przełącznik Tiptronic Jednostka sterująca automatycznej skrzyni biegów Przepływomierz powietrza Jednostka sterująca silnika |
| 11 | 15 | Jednostka sterująca blokady mechanizmu różnicowego |
| 12 | 10 | Elektrozawór ograniczania ciśnienia doładowania Elektrozawór 1 kanistra adsorpcyjnego Zawór 1 regulatora faz rozrządu zaworów dolotowych Zawór obejściowy turbosprężarki Zawór klap dolotowych Regulator ciśnienia paliwa Zawór dozowania paliwa |
| 13 | 7,5 | Przycisk ogrzewania lewego fotela Przycisk ogrzewania prawego fotela Rezystor grzewczy lewego dyszla spryskiwacza szyby Rezystor grzewczy prawego dyszla spryskiwacza szyby |
| 14 | 15 | Regulator ciśnienia paliwa -N276 |
| 15 | 5 | Przekaźnik zasilania kl. 30 Pompa obiegowa |
| 16 | 10 | Lampka kontrolna tylnego światła przeciwmgłowego Lampka lewego światła przeciwmgłowego Lampka prawego światła przeciwmgłowego |
| 5 | Stabilizator napięcia | |
| 17 | 5 | Jednostka sterująca sieci pokładowej |
| 18 | 7,5 | Pompa spryskiwaczy |
| 10 | Pompa spryskiwaczy | |
| 19 | 10 / 15 | Jednostka sterująca sieci pokładowej Element grzejny lusterka zewnętrznego od strony kierowcy Element grzejny lusterka zewnętrznego od strony pasażera z przodu |
| 20 | 15 / 5 | Jednostka sterująca sieci pokładowej Zasilanie wewnętrzne |
| 21 | 15 | Jednostka sterująca sieci pokładowej Wyłącznik wyłączania systemu ochrony wnętrza Przednia lampka oświetlenia wnętrza Centralna lampka oświetlenia wnętrza Przednie światło pozycyjne, lewe Przednie światło pozycyjne, prawe |
| 22 | Nie używane | |
| 10 | Jednostka sterująca kamery cofania | |
| 23 | 10 | Jednostka sterująca silnika |
| 24 | 5 | Jednostka przełączników przy kierownicy Wyłącznik świateł mijania i sygnalizacji świetlnej (z włączonymi światłami drogowymi) |
| 25 | 10 | Rezystor grzewczy układu wentylacji skrzyni korbowej silnika |
| 26 | 5 | Lampka prawego modułu doświetlania dziennego |
| 27 | 5 | Lampka lewego modułu doświetlania dziennego |
| 28 | 5 | B472 Połączenie 8 w głównej wiązce przewodów Przełącznik oświetlenia Regulator korektora reflektorów Oświetlenie tablicy rejestracyjnej, lewe Oświetlenie tablicy rejestracyjnej, prawe |
| 15 | Jednostka sterująca sieci pokładowej Lampka lewego reflektora przeciwmgłowego Lampka prawego reflektora przeciwmgłowego Lampka prawego światła cofania Lampka lewego światła cofania Interfejs do użytku zewnętrznego |
|
| 29 | 10 | Lampka lewego reflektora świateł mijania Interfejs do użytku zewnętrznego |
| 5 | Przełącznik oświetlenia | |
| 30 | 10 | Lampka lewego reflektora świateł drogowych Jednostka sterująca zestawem wskaźników Interfejs do użytku zewnętrznego Jednostka sterująca sieci pokładowej |
| 31 | 5 | Interfejs do użytku zewnętrznego |
| 32 | 10 | Lampka prawego reflektora świateł drogowych |
| 33 | 5 | Regulator położenia lusterek zewnętrznych |
| 34 | 15 | Jednostka sterująca silnika Pompa układu przepłukiwania płynu chłodzącego po wył. silnika |
| 35 | 15 | Element grzejny sondy lambda |
| 36 | 5 | Przekaźnik pompy paliwa Przekaźnik zasilania kl. 30 Wyłącznik pedału sprzęgła |
| 37 | 20 | Cewka zapłonowa |
| Nie używane | ||
| 38 | 40 | Bezpiecznik 28, 29, 50 w skrzynce bezpieczników Przekaźnik pompy paliwa Przekaźnik oświetlenia głównego Przekaźnik rozrusznika Przekaźnik główny Przekaźnik odciążania kl. 58b |
| 39 | 25 | Jednostka sterująca rozpoznawania przyczepy |
| 40 | 25 | Jednostka sterująca rozpoznawania przyczepy |
| 41 | 40 | Jednostka sterująca rozpoznawania przyczepy |
| 42 | 10 / 15 | Przycisk trybu start-stop Wyłącznik świateł hamowania Wyłącznik świateł cofania Tachograf Czujnik wysokiego ciśnienia Czujnik zanieczyszczenia powietrza Czujnik poziomu i temperatury oleju Jednostka sterująca blokady mechanizmu różnicowego Jednostka sterująca asystenta parkowania Jednostka sterująca skrzyni rozdzielczej Lampka kontrolna trybu normalnego na panelu sterowania skrzynią rozdzielczą Lampka kontrolna włączenia redukcji na panelu sterowania skrzynią rozdzielczą Lampka kontrolna blokady międzyosiowego mechanizmu różnicowego na panelu sterowania skrzynią rozdzielczą Lampka górnego światła hamowania Złącze diagnostyczne Jednostka przełączników przy kierownicy Czujnik kąta obrotu kierownicy Przełącznik sterowania tempomatem Przycisk ustawiania (SET) tempomatu Kabel spiralny Jednostka sterująca wielofunkcyjnej kierownicy |
| 43 | 30 | Jednostka sterująca sieci pokładowej Jednostka sterująca silnika wycieraczek Silnik wycieraczek |
| 25 | Przełącznik oświetlenia | |
| 30 | Stabilizator napięcia Jednostka sterująca zestawem wskaźników Bezpiecznik 67 w skrzynce bezpieczników C |
|
| 44 | 30 | Jednostka sterująca sieci pokładowej Przekaźnik ogrzewania tylnej szyby Element grzejny tylnej szyby |
| 45 | 15 / 10 | Wyłącznik ogrzewania i wyboru trybu pracy Złącze diagnostyczne Jednostka sterująca zestawem wskaźników Jednostka sterująca Climatronic Czujnik regulacji wentylatora Bitron, przedni Czujnik deszczu i oświetlenia Czujnik systemu ochrony wnętrza Jednostka sterująca panelu sterowania telefonu Tachograf Przełącznik Tiptronic Elektromagnes blokady wyjmowania kluczyka ze stacyjki Przekaźnik elektrycznej pompy paliwa 2 Panel sufitowy wskaźników Odbiornik sygnału radiowego dodatkowego ogrzewacza cieczy Jednostka przełączników przy kierownicy Kabel spiralny Jednostka sterująca wielofunkcyjnej kierownicy |
| 46 | 25 / 30 | Jednostka sterująca skrzyni rozdzielczej |
| 47 | 25 | Jednostka sterująca sieci pokładowej Sygnał wysokiego tonu Sygnał niskiego tonu |
| 48 | 30 | Jednostka sterująca drzwi kierowcy |
| 49 | 30 | Jednostka sterująca drzwi pasażera z przodu |
| 50 | 30 | Jednostka sterująca tylnych lewych drzwi |
| 51 | 30 | Jednostka sterująca tylnych prawych drzwi |
| 52 | 30 | Gniazdo Zapalniczka |
| 53 | 25 / 20 | Jednostka sterująca sieci pokładowej Lampka lewego modułu doświetlania dziennego Lampka lewego reflektora świateł mijania |
| 54 | 20 | Przełącznik oświetlenia |
| 55 | 15 / 10 | Regulator korektora reflektorów Lampka prawego reflektora świateł mijania Interfejs do użytku zewnętrznego |
| 25 / 20 | Jednostka sterująca sieci pokładowej Lampka prawego modułu doświetlania dziennego Lampka prawego reflektora świateł mijania Interfejs do użytku zewnętrznego |
|
| 56 | 25 | Jednostka sterująca pompy paliwa |
| 57 | 30 / 25 | Jednostka sterująca ogrzewania foteli |
| 58 | 15 | Przełącznik Tiptronic Jednostka sterująca automatycznej skrzyni biegów Elektromagnes blokady wyjmowania kluczyka ze stacyjki |
| 30 | Jednostka sterująca sieci pokładowej Jednostka sterująca silnika wycieraczek Silnik wycieraczek |
|
| 59 | 25 | Gniazdo 12 V 2 i 3 |
| 60 | 20 | Lampka lewego reflektora przeciwmgłowego Lampka prawego reflektora przeciwmgłowego Interfejs do użytku zewnętrznego |
| 5 | Interfejs do użytku zewnętrznego | |
| 61 | 30 / 15 | Jednostka sterująca sieci pokładowej Lampka lewego reflektora przeciwmgłowego Lampka prawego reflektora przeciwmgłowego Lampka prawego światła cofania Lampka lewego światła cofania Interfejs do użytku zewnętrznego |
| 62 | 20 | Jednostka sterująca dodatkowego ogrzewania Przekaźnik wentylatora nawiewu Przekaźnik elektrycznej pompy paliwa 2 Panel sufitowy wskaźników Odbiornik sygnału radiowego dodatkowego ogrzewacza cieczy Przekaźnik pompy układu chłodzenia |
| 15 | Jednostka sterująca dodatkowego ogrzewania Przekaźnik wentylatora nawiewu Przekaźnik pompy układu chłodzenia |
|
| 30 | Jednostka sterująca dodatkowego ogrzewania Przekaźnik wentylatora nawiewu Przekaźnik elektrycznej pompy paliwa 2 Panel sufitowy wskaźników Odbiornik sygnału radiowego dodatkowego ogrzewacza cieczy |
|
| 63 | 30 | Przełącznik oświetlenia |
| 5 | Przełącznik oświetlenia Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
|
| 64 | 40 | Wentylator nawiewu |
| 65 | 15 | Jednostka sterująca sieci pokładowej Kierunkowskazy (kl. 49) Światło hamowania (kl. 54) |
| 66 | 30 | Jednostka sterująca sieci pokładowej Aktuator centralnego zamka klapy wlewu paliwa Napęd centralnego zamka drzwi kierowcy Napęd centralnego zamka drzwi pasażera z przodu Napęd centralnego zamka tylnych lewych drzwi Napęd centralnego zamka tylnych prawych drzwi |
| 67 | 30 | Jednostka sterująca z wyświetlaczem systemu radionawigacji Jednostka główna Stabilizator napięcia Jednostka sterująca zestawem wskaźników Jednostka sterująca z wyświetlaczem systemu radionawigacji Jednostka główna |
| 25 | Jednostka główna Jednostka sterująca z wyświetlaczem systemu radionawigacji |
|
| 68 | 40 | Wyłącznik ogrzewania i wyboru trybu pracy Jednostka sterująca instalacji klimatyzacji Przekaźnik rozdzielczy wentylatora nawiewu Jednostka sterująca instalacji klimatyzacji |
| 69 | 15 | Interfejs do użytku zewnętrznego |
| 70 | Nie używane | |
| 40/30 | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
|
| 71 | 30 | Interfejs do użytku zewnętrznego |
| 72 | 5 / 10 | Interfejs do użytku zewnętrznego |
W tym wariancie za zapalniczkę odpowiada bezpiecznik numer 52.
Skrzynka na 68 bezpieczników (modele od 2013 roku)
Od lipca 2013 roku w samochodach Volkswagen Amarok instalowana jest nowa, 68-gniazdowa skrzynka bezpieczników SC (pod przednią deską rozdzielczą po stronie kierowcy). Od starej 72-gniazdowej skrzynki różni się przede wszystkim wizualnie tym, że naprzemiennie występują w niej pionowe rzędy bezpieczników mniejszego rozmiaru (MINI, po 8 sztuk w rzędzie) z rzędami bezpieczników większego rozmiaru (ATO, po 9 sztuk w rzędzie). W starej 72-gniazdowej skrzynce najpierw znajdowały się 4 rzędy bezpieczników MINI, następnie 4 rzędy bezpieczników ATO, po 9 sztuk we wszystkich rzędach.
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 10 | Pompa spryskiwaczy |
| 2 | 15 | Wyłącznik ogrzewania i wyboru trybu pracy Czujnik regulacji wentylatora Bitron, przedni Jednostka sterująca Climatronic Jednostka sterująca instalacji klimatyzacji Jednostka sterująca systemu śledzenia pozycji pojazdu Jednostka sterująca automatycznej skrzyni biegów Jednostka sterująca sieci pokładowej Zasilanie wewnętrzne |
| 3 | 15 | Wyłącznik zapłonu i rozrusznika Jednostka sterująca systemu śledzenia pozycji pojazdu Jednostka sterująca sieci pokładowej Zasilanie wewnętrzne |
| 4 | 15 | Syrena alarmowa Przekaźnik zasilania kl. 30 Jednostka przełączników przy kierownicy Wyłącznik świateł mijania i sygnalizacji świetlnej (z włączonymi światłami drogowymi) |
| 5 | 15 | Jednostka sterująca blokady mechanizmu różnicowego |
| 6 | 15 | Jednostka sterująca sieci pokładowej Lampka lewego reflektora przeciwmgłowego Lampka prawego reflektora przeciwmgłowego Lampka lewego światła cofania Lampka prawego światła cofania Interfejs do użytku zewnętrznego |
| 7 | 15 | Jednostka sterująca sieci pokładowej Wyłącznik wyłączania systemu ochrony wnętrza Przednia lampka oświetlenia wnętrza Centralna lampka oświetlenia wnętrza Przednie światło pozycyjne, lewe Przednie światło pozycyjne, prawe |
| 8 | 15 | Jednostka sterująca rozpoznawania przyczepy -J345- |
| 9 | 40 / 30 | Przekaźnik oświetlenia głównego Przekaźnik rozrusznika Przekaźnik zasilania Motronic Przekaźnik odciążania kl. 58b |
| 10 | 20 | Jednostka sterująca rozpoznawania przyczepy |
| 11 | 20 | Jednostka sterująca rozpoznawania przyczepy |
| 12 | 30 | Jednostka sterująca skrzyni rozdzielczej |
| 13 | 30 | Jednostka sterująca drzwi kierowcy |
| 14 | 30 | Jednostka sterująca drzwi pasażera z przodu |
| 15 | 20 | Przekaźnik pompy układu chłodzenia Przekaźnik zasilania kl. 30 Przekaźnik dodatkowego ogrzewacza cieczy Jednostka sterująca dodatkowego ogrzewania |
| 30 | Przekaźnik wentylatora nawiewu Przekaźnik zasilania kl. 30 Przekaźnik dodatkowego ogrzewacza cieczy Jednostka sterująca dodatkowego ogrzewania |
|
| 20 | Jednostka sterująca dodatkowego ogrzewania | |
| 16 | 20 | Jednostka sterująca sieci pokładowej Kierunkowskazy (kl. 49) Światło hamowania (kl. 54) |
| 17 | 25 | Jednostka sterująca z wyświetlaczem systemu radionawigacji Jednostka główna Złącze, 8-stykowe |
| 18 | 5 | Zestaw wskaźników |
| 19 | 10 / 5 | Lampka lewego światła przeciwmgłowego Lampka prawego światła przeciwmgłowego Lampka kontrolna tylnego światła przeciwmgłowego |
| 20 | 5 | Jednostka sterująca sieci pokładowej |
| 21 | 5 | Lampka lewego modułu doświetlania dziennego Lampka prawego modułu doświetlania dziennego |
| 22 | 10 | Połączenie dodatnie (58 D1) w wiązce przewodów zestawu wskaźników i elementów sterowania B342 Połączenie 3 (58d) w głównej wiązce przewodów B472 Połączenie 8 w głównej wiązce przewodów N2 Połączenie 1 w wiązce przewodów korektora reflektorów R14 Połączenie 1 (otw.) w wiązce przewodów drzwi kierowcy |
| 23 | 5 | Wyłącznik pedału sprzęgła Przepływomierz powietrza Przekaźnik pompy paliwa Jednostka sterująca świec żarowych Przekaźnik pompy układu chłodzenia Jednostka sterująca wentylatora chłodnicy Przekaźnik zasilania kl. 30 Elektrozawór ograniczania ciśnienia doładowania Zawór klapy EGR Zawór przełączający chłodnicy układu recyrkulacji spalin EGR |
| 24 | 10 | Regulator ciśnienia paliwa Zawór dozowania paliwa |
| 10 | Elektrozawór ograniczania ciśnienia doładowania Elektrozawór 1 kanistra adsorpcyjnego Zawór 1 regulatora faz rozrządu zaworów dolotowych Zawór obejściowy turbosprężarki Zawór klap dolotowych |
|
| 25 | 5 | Pompa układu przepłukiwania płynu chłodzącego po wyłączeniu silnika |
| 15 | Jednostka sterująca silnika | |
| 26 | 7,5 / 10 | Interfejs do użytku zewnętrznego Lewy reflektor główny Lampka lewego reflektora świateł mijania |
| 27 | 10 / 15 | Jednostka sterująca sieci pokładowej Lewy reflektor główny Prawy reflektor główny Interfejs do użytku zewnętrznego Jednostka sterująca zestawem wskaźników Lampka kontrolna świateł drogowych |
| 28 | 10 | Interfejs do użytku zewnętrznego Prawy reflektor główny Lampka prawego reflektora świateł mijania |
| 29 | Nie używane | |
| 10 | Przełącznik Tiptronic Tachograf Elektromagnes blokady wyjmowania kluczyka ze stacyjki Odbiornik sygnału radiowego dodatkowego ogrzewacza cieczy Złącze diagnostyczne Jednostka przełączników przy kierownicy Kabel spiralny Jednostka sterująca wielofunkcyjnej kierownicy |
|
| 30 | 5 | Interfejs do użytku zewnętrznego Interfejs do użytku zewnętrznego |
| 20 | Lampka lewego reflektora przeciwmgłowego Lampka prawego reflektora przeciwmgłowego Interfejs do użytku zewnętrznego |
|
| 31 | 15 / 30 | Interfejs do użytku zewnętrznego Wyłącznik zapłonu i rozrusznika Przekaźnik zasilania kl. 15 Jednostka sterująca sieci pokładowej Jednostka przełączników przy kierownicy Wyłącznik pompy spryskiwaczy szyb i układu czyszczenia reflektorów |
| 32 | 15 | Element grzejny sondy lambda Element grzejny sondy lambda 1 za katalizatorem |
| 33 | 15 | Cewka zapłonowa |
| 20 | Przepływomierz powietrza Jednostka sterująca silnika |
|
| 34 | 20 | Jednostka sterująca pompy paliwa Pompa wspomagająca paliwa |
| 35 | 5 | Przycisk ogrzewania lewego fotela Przycisk ogrzewania prawego fotela |
| 36 | 5 | Regulator położenia lusterek zewnętrznych |
| 37 | 15 | Interfejs do użytku zewnętrznego |
| 38 | 5 | Przełącznik Tiptronic Jednostka sterująca automatycznej skrzyni biegów -J217- Przepływomierz powietrza Jednostka sterująca silnika Stabilizator napięcia |
| 39 | 10 | Jednostka sterująca poduszek powietrznych Lampka kontrolna wyłączenia poduszki powietrznej pasażera z przodu |
| 40 | 5 | Wyłącznik ogrzewania i wyboru trybu pracy Przycisk wyłączania ASR i ESP Przycisk programu jazdy Jednostka sterująca ABS Przekaźnik 1 sygnalizacji antywłamaniowej Zestaw wskaźników Jednostka przełączników przy kierownicy Czujnik kąta obrotu kierownicy |
| 41 | 10 | Regulator korektora reflektorów Jednostka sterująca rozpoznawania przyczepy Rezystor grzewczy układu wentylacji skrzyni korbowej silnika Złącze, 8-stykowe Elektrochromiczne wewnętrzne lusterko wsteczne Silnik wykonawczy korektora lewego reflektora Silnik wykonawczy korektora prawego reflektora Rezystor grzewczy lewego dyszla spryskiwacza szyby Rezystor grzewczy prawego dyszla spryskiwacza szyby |
| 42 | 10 | Przycisk trybu start-stop Wyłącznik świateł hamowania Wyłącznik świateł cofania Tachograf Czujnik wysokiego ciśnienia Czujnik zanieczyszczenia powietrza Czujnik poziomu i temperatury oleju Jednostka sterująca blokady mechanizmu różnicowego Jednostka sterująca asystenta parkowania Jednostka sterująca skrzyni rozdzielczej Lampka kontrolna trybu normalnego na panelu sterowania skrzynią rozdzielczą Lampka oświetlenia przestrzeni ładunkowej Złącze diagnostyczne Jednostka sterująca systemu śledzenia pozycji pojazdu Zestaw wskaźników Jednostka przełączników przy kierownicy Przełącznik sterowania tempomatem Przycisk ustawiania (SET) tempomatu Kabel spiralny Jednostka sterująca wielofunkcyjnej kierownicy |
| 43 | 25 | Gniazdo / Zapalniczka |
| 44 | 20 | Przełącznik oświetlenia |
| 45 | 25 | Jednostka sterująca ogrzewania foteli |
| 46 | 25 | Gniazdo 12 V 2 Gniazdo 12 V 3 |
| 47 | 5 | Interfejs do użytku zewnętrznego Wyłącznik zapłonu i rozrusznika Przekaźnik zasilania Jednostka sterująca sieci pokładowej Przekaźnik 2 zasilania Wyłącznik ogrzewania i wyboru trybu pracy |
| 48 | 25 | Jednostka sterująca z wyświetlaczem systemu radionawigacji Jednostka główna Złącze, 8-stykowe |
| 49 | 5 | Przełącznik oświetlenia Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 |
| 20 | Przełącznik oświetlenia | |
| 50 | 5 | Interfejs do użytku zewnętrznego |
| 51 | 30 | Przekaźnik rozrusznika 1 Przekaźnik rozrusznika 2 Rozrusznik |
| 52 | 5 | Interfejs do użytku zewnętrznego |
| 53 | 5 | Jednostka sterująca dla nadbudów specjalnych Lampka oświetlenia przestrzeni ładunkowej |
| 10 / 15 | Wyłącznik ogrzewania i wyboru trybu pracy Tachograf Czujnik regulacji wentylatora Bitron, przedni Jednostka sterująca Climatronic Jednostka sterująca instalacji klimatyzacji |
|
| 54 | 5 | Zestaw wskaźników |
| 55 | 15 | Jednostka sterująca sieci pokładowej Filtr przeciwzakłóceniowy Element grzejny lusterek zewnętrznych |
| 56 | 10 | Jednostka sterująca kamery cofania |
| 57 | 5 | Jednostka sterująca silnika |
| 58 | 5 | Przełącznik oświetlenia |
| 59 | 10 | Przełącznik Tiptronic Tachograf Czujnik systemu ochrony wnętrza Czujnik deszczu i oświetlenia Przekaźnik elektrycznej pompy paliwa 2 Panel sufitowy wskaźników Jednostka sterująca panelu sterowania telefonu Elektromagnes blokady wyjmowania kluczyka ze stacyjki Odbiornik sygnału radiowego dodatkowego ogrzewacza cieczy Złącze diagnostyczne Jednostka sterująca dla nadbudów specjalnych Lampka oświetlenia przestrzeni ładunkowej Przekaźnik pompy układu chłodzenia Przekaźnik zasilania kl. 30 Przekaźnik dodatkowego ogrzewacza cieczy Jednostka przełączników przy kierownicy Kabel spiralny Jednostka sterująca wielofunkcyjnej kierownicy |
| 60 | 25 | Jednostka sterująca sieci pokładowej Aktuator centralnego zamka klapy wlewu paliwa Napęd centralnego zamka |
| 61 | 15 | Przełącznik oświetlenia |
| 25 | Stabilizator napięcia Bezpiecznik 18, 48 w skrzynce bezpieczników C |
|
| 62 | 30 | Jednostka sterująca sieci pokładowej Element grzejny tylnej szyby Przekaźnik ogrzewania tylnej szyby |
| 63 | 30 | Jednostka sterująca sieci pokładowej Sygnał wysokiego tonu Sygnał niskiego tonu Sygnał dźwiękowy sygnalizacji antywłamaniowej Przekaźnik 1 sygnalizacji antywłamaniowej Interfejs do użytku zewnętrznego |
| 64 | 30 | Jednostka sterująca tylnych lewych drzwi |
| 65 | 30 | Jednostka sterująca tylnych prawych drzwi |
| 66 | 20 | Jednostka sterująca sieci pokładowej Lewy reflektor główny |
| 67 | 20 | Jednostka sterująca sieci pokładowej Prawy reflektor główny Lampka lewego światła cofania Lampka prawego światła cofania |
| 68 | 30 | Jednostka sterująca sieci pokładowej Jednostka sterująca silnika wycieraczek Silnik wycieraczek |
Za zapalniczkę odpowiada bezpiecznik 43 o natężeniu 25A.
Elementy dodatkowe
W pobliżu przekładni kierowniczej może znajdować się dodatkowa skrzynka z bezpiecznikami lub pojedyncze elementy.
| A | Przeznaczenie elementów |
|---|---|
| 40 | Wyłącznik ogrzewania i wyboru trybu pracy Jednostka sterująca instalacji klimatyzacji Wentylator nawiewu |
| 40 | Jednostka sterująca ABS |
Skrzynka przekaźników
Znajduje się na wsporniku, po stronie kierowcy pod deską rozdzielczą. Wspornik skrzynki przekaźników jest całkowicie zakryty deską rozdzielczą. Na tym samym wsporniku zamocowana jest skrzynka bezpieczników SC. Tutaj również może znajdować się jednostka sterująca sieci pokładowej, zintegrowana w samym wsporniku skrzynki przekaźników/bezpieczników (SC).
Skrzynka pod maską
Bezpieczniki dużej mocy w postaci wkładek topikowych (SA) znajdują się pod pokrywą na akumulatorze. Są połączone z przewodem dodatniego bieguna akumulatora. W pobliżu znajduje się skrzynka bezpieczników (SB), chroniona przed wodą specjalną osłoną.
| Nr | A | Oznaczenie SA |
|---|---|---|
| 1 | 175 | Alternator |
| 2 | 110 / 175 | Przekaźniki i bezpieczniki w kabinie pasażerskiej |
| 3 | 110 | Przekaźniki i bezpieczniki w kabinie pasażerskiej, 50A – bezpieczniki w kabinie pasażerskiej lub interfejs do użytku zewnętrznego |
| 4 | 80 / 110 | Jednostka sterująca wentylatora chłodnicy |
| 5 | 50 | Jednostka sterująca świec żarowych |
| 6 | 80 / 110 | Bezpieczniki w kabinie pasażerskiej |
| Przeznaczenie SB | ||
| 1 | 40 | Jednostka sterująca ABS, 25A – Przekaźnik główny |
| 2 | 30 | Przekaźnik pompy paliwa, Moduł podawania paliwa, Regulator ciśnienia paliwa, Przekaźnik elektrycznej pompy paliwa 2, Moduł podawania paliwa |
| 3 | 30 | Jednostka sterująca ABS |
| 4 | 5 | Jednostka sterująca do kontroli akumulatora, Jednostka sterująca sieci pokładowej |
| 5 | 7.5 | Przekaźnik wentylatora, 30A – Przekaźnik świateł drogowych, lampki świateł drogowych reflektorów, 25/40A – Przekaźnik ogrzewania tylnej szyby, Element grzejny tylnej szyby twardego dachu |
| 6 | 40 | Złącze, 6-stykowe lub Interfejs do użytku zewnętrznego |
Instrukcja obsługi Volkswagena Amarok
Więcej informacji na temat naprawy i konserwacji Volkswagena Amarok można uzyskać, studiując instrukcję samokształceniową: “pobierz”
