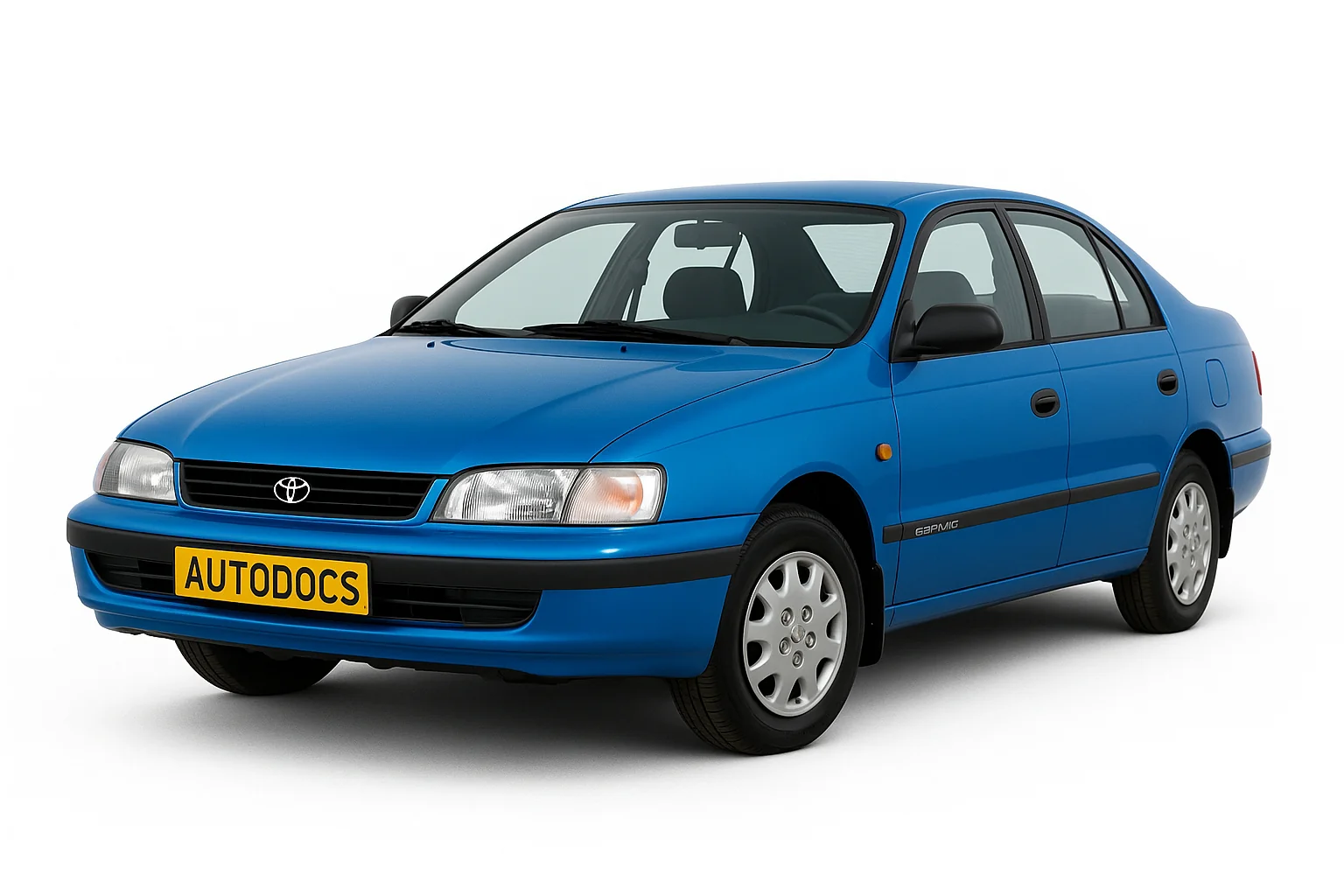

Toyota Carina E представляє 6 покоління модельного ряду Carina , яка випускалася в 1992, 1993, 1994, 1995, 1996, 1997 і 1998 роках з кузовами хетчбек (ліфтбек), седан, і універсал (вагон). За цей час вона пройшла рестайлінг. Ця модель є Європейською версією 9 покоління леворульної Тойота Корона Т190 . Дані машини дуже схожі, ключова відмінність розташування рульового управління. У даній публікації ви зможете знайти опис запобіжників та реле Тойота Каріна Е (Корона Т190) зі схемами блоків та місцями їх розташування. Зазначимо запобіжник, що відповідає за прикурювач.
Виконання блоків та призначення елементів у них може відрізнятись і залежить від регіону поставки (Карина Е або Короно Т190), рівня електричного оснащення, типу двигуна та року випуску.
Блок у салоні
У салоні основний блок із запобіжниками знаходиться на панелі приладів за захисною кришкою.
Фото – схема
Опис
| а | 40A АМ1 (ланцюг виведення АМ1 замку запалювання (висновки ACC. IG1. ST1) |
| b | 30A POWER (склопідйомники, люк та центральний замок) |
| з | 40A DEF (обігрівач заднього скла) |
| 1 | 15A STOP (стоп-сигнали) |
| 2 | 10A TAIL (габарити) |
| 3 | 20А TAIL MAIN (габарити) |
| 4 | 15А ECU-IG (електроніка трансмісії. АБС, замок системи управління (АКПП) |
| 5 | 20А WIPER (склоочисники) |
| 6 | 7,5А ST (система запуску) |
| 7 | 7,5А IGN (запалювання) |
| 8 | 15А CIG & RAD (прикурювач, магнітола, годинник, антена) |
| 9 | 10А TURN (сигнали повороту) |
| 10 | 15А ECU-В (АБС, електроживлення центрального замку) |
| 11 | 7,5А PANEL (освітлення приладів. освітлення ящика рукавички) |
| 12 | 30А FR DEF (обігрівач заднього скла) |
| 13 | 10А GAUGE (прилади) |
| 14 | 20А SEAT HTR (підігрівач сидінь) |
| 15 | 10А MIR HTR (обігрівач дзеркал) |
| 16 | 20А FUEL HTR (підігрівач палива) |
| 17 | 15А FR DEF IAJP (підвищення частоти обертання холостого ходу при включенні обігрівача вітрового скла) |
| 18 | 7,5А RR DEF 1/UP (підвищення частоти обертання холостого ходу при включенні обігрівача заднього скла) |
| 19 | 15А FR FOG (протитуманні фари) |
За прикурювач відповідає запобіжник номер 8 на 15А.
Блоки під капотом
У моторному відсіку можливе розташування кількох блоків із запобіжниками та реле.
Загальна схема розташування блоків
Позначення
- 3 – основний блок реле та запобіжників
- 4 – блок реле
- 5 – додатковий блок реле та запобіжників
Основний блок
Можливо кілька варіантів його виконання.
Фото – приклад
Варіант 1
Схема
Призначення
| Запобіжники | |
| а | 50A HTR (опалювач) |
| b | 40A MAIN (головна плавка вставка) |
| з | 30A CDS (вентилятор конденсатора) |
| d | 30A RDI (вентилятор радіатора кондиціонера) |
| e | 100A ALT (заряджання) |
| f | 50А ABS (АБС) |
| 1 | 15A HEAD RH* (права фара) |
| 2 | 15A HEAD LH* (ліва фара) |
| 3 | 15A EFI (система упорскування) |
| 4 | запасний |
| 5 | запасний |
| 6 | 15A HAZARD (аварійна сигналізація) |
| 7 | 10A HORN (звуковий сигнал) |
| 8 | - |
| 9 | 7,5A ALT SENCING (заряджання) |
| 10 | 20А DOME (електропривід та освітлення салону) |
| 11 | 30А AM2 (Ланцюг AM3 замку запалювання, висновки IG2 ST2) |
| Реле | |
| А | STARTER - Стартер |
| У | HEATER – Опалювач |
| З | EFI MAIN – Система упорскування |
| D | ENGINE MAIN – Головне реле |
| Е | HEAD – Фари |
| F | HORN – Сигнал |
| G | FAN №1 – Вентилятор радіатора |
Варіант 2
Фото – приклад
Схема
Розшифровка
| a | CDS (вентилятор конденсатора) |
| b | RDI (вентилятор радіатора кондиціонера) |
| c | MAIN (головна плавка вставка) |
| d | HTR (опалювач) |
| e | 100A ALT (заряджання) |
| f | 50А ABS (АБС) |
| 1 | |
| 2 | HEAD LH (ліва фара) |
| 3 | HORN (звуковий сигнал) |
| 4 | |
| 5 | HEAD RH* (права фара) |
| 6 | HAZARD (аварійна сигналізація) |
| 7 | 7,5A ALT SENCING (заряджання) |
| 8 | 20А DOME (електропривід та освітлення салону) |
| 9 | 30А AM2 (Ланцюг AM3 замку запалювання, висновки IG2 ST2) |
| Реле | |
| A | ENGINE MAIN – Головне реле |
| У | FAN №1 – Вентилятор радіатора |
| C | HEAD – Фари |
| D | STARTER - Стартер |
| E | HORN – Звуковий сигнал |
| F | HEATER – Опалювач |
Блок реле
Схема
Опис
- A – A/C FAN №2 – Реле вентилятора радіатора
- B – A/C FAN №3 – Реле вентилятора радіатора
- C – A/C MG CLT – Муфта кондиціонера
