Toyota CH-R 1 покоління випускався в 2016, 2017, 2018, 2019, 2020, 2021, 2022 з позначенням AX10 і AX50. У даній статті ви зможете знайти опис запобіжників і реле Toyota CH-R 1 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, регіону ставки і рівня оснащення вашого автомобіля.
Блок у салоні

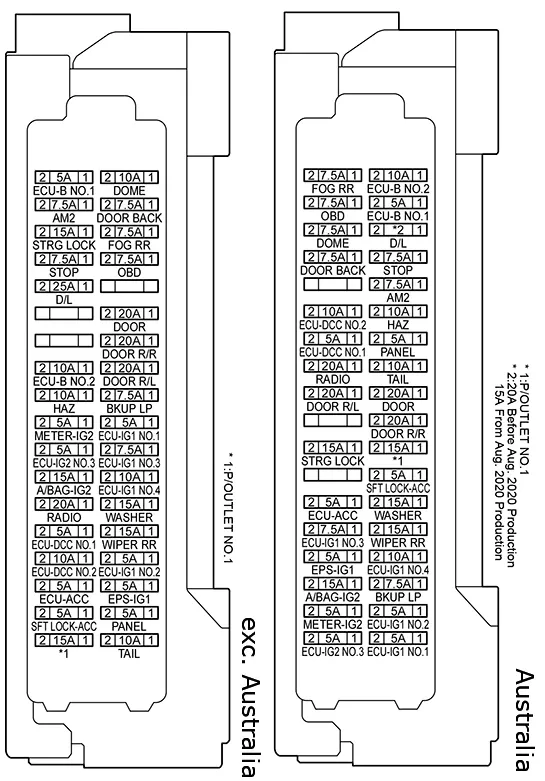

У салоні автомобіля блок із запобіжниками розташований з лівого боку під панеллю приладів. Для доступу треба прибрати захисну кришку.
Для моделей із правим розташуванням рульового керування.
Звіряйте призначення елементів зі своїми схемами з кришки блоків.
| № | A | Опис |
|---|---|---|
| A/BAG-IG2 | 15 | SRS |
| AM1 | 5 | Джерело живлення |
| AM2 | 7,5 | Система доступу та запуску, іммобілайзер, запуск, блокування керма, бездротове керування замками дверей |
| BKUP LP | 7,5 | Аудіосистема, заднє світло, навігаційна система, система моніторингу заднього виду |
| D/L | 15 | Керування замками дверей, система в'їзду та запуску, система іммобілайзера, запуск, блокування керма, бездротове керування замками дверей |
| D/L | 20 | Керування замком дверей, система в'їзду і запуску, іммобілайзер, запуск, блокування керма, бездротове керування замком дверей |
| D/L | 25 | Керування замком дверей, система в'їзду та запуску, система іммобілайзера, запуск, блокування рульового керування, бездротове керування замком дверей |
| DOME | 7,5 | Джерело живлення |
| DOME | 10 | Система в'їзду і запуску, система іммобілайзера, освітлення салону, додатковий роз'єм, запуск, блокування рульового управління, бездротове управління замком дверей |
| DOOR | 20 | Електричне скло |
| DOOR BACK | 7,5 | Відчинення задніх дверцят, система в'їзду та запуску, система імобілайзера, запуск, блокування керма, бездротове керування замком дверей |
| DOOR R/L | 20 | Електро склопідйомник |
| DOOR R/R | 20 | Електро склопідйомник |
| ECU-ACC | 5 | Кондиціонер, Аудіосистема, Автоматичне керування світлом, Відчинення задніх дверцят, Годинник, Комбінований лічильник, Круїз-контроль, Керування замками дверцят, Подвійне блокування, Динамічний радарний круїз-контроль, Система в'їзду та запуску, Передня протитуманна фара, Фара, Контроль рівня світла фар, Очисник фар, Гібридна система, Освітлення, Імобілайзер, Внутрішнє світло, Система автоматичного вимкнення світла, Нагадування про ввімкнення світла, Мультиплексна система зв'язку (CAN), Навігаційна система, Опціонний роз'єм, Система панорамного огляду, Електричне скло, Задній протитуманний ліхтар, Система моніторингу заднього виду, Дзеркало з дистанційним керуванням, Попередження про паски безпеки, Система контролю перемикання передач, Запуск, Блокування керма, Задній ліхтар, Телематична система, Захист від крадіжки, Система попередження про тиск у шинах, Бездротове керування замками дверей, Бездротове управління замками дверей |
| ECU-B NO.1 | 5 | Круїз-контроль, система входу і запуску, гібридна система, іммобілайзер, система управління перемиканням передач, запуск двигуна, блокування керма, бездротове управління замками дверей |
| ECU-B NO.2 | 10 | ABS, Кондиціонер, Аудіосистема, Система утримання гальма, Круїз-контроль, Керування замками дверцят, Динамічний радарний круїз-контроль, Електричне стоянкове гальмо, Система допомоги при старті на підйомі, Гібридна система, Мультиплексна система зв'язку (CAN), Навігаційна система, Система панорамного огляду, Електричне скло, Система монітора заднього виду, Дзеркало з дистанційним керуванням, Система керування перемиканням передач, Протиугінна система, Система попередження про тиск у шинах, TRC, VSC |
| ECU-DCC NO.1 | 5 | ABS, Система утримання гальма, Електричне стоянкове гальмо, Система допомоги при старті на підйомі, TRC, VSC |
| ECU-DCC NO.2 | 10 | ABS, Акустична система сповіщення про транспортний засіб, Кондиціонер, Аудіосистема, Автоматичний контроль світла, Відчинення задніх дверцят, Система контролю сліпих зон, Система утримання гальма, Годинник, Комбінований лічильник, Круїз-контроль, Контроль блокування дверцят, Подвійне блокування, Динамічний радарний круїз-контроль, Електричне стоянкове гальмо, Контроль двигуна, Система в'їзду та запуску, EPS, Передні протитуманні фари, Фари, Контроль рівня пучка світла фар, Очищувач фар, Система допомоги під час старту на підйомі, Гібридна система, Освітлення, Іммобілайзер, Інтелектуальна система допомоги під час паркування, Внутрішнє освітлення, Попередження про виїзд за межі смуги руху, Система автоматичного вимкнення світла, Світлове нагадування, Навігаційна система, Система панорамного огляду, Гальмівна система з підтримкою паркування, Електричне скло, Система запобігання зіткненням, Задній протитуманний ліхтар, Система моніторингу заднього виду, Дзеркало з дистанційним керуванням, Попередження про ремені безпеки, Система контролю перемикання передач, SRS, Запуск, Замок керма, Підсвітка фар, Телематична система, Захист від крадіжки, Система попередження про тиск у шинах, Система датчиків паркування TOYOTA, TRC, Сигнал повороту та попередження про небезпеку, VSC, Бездротове керування замками дверей |
| ECU-IG1 NO.1 | 5 | ABS, Система утримання гальма, Круїз-контроль, Електричне стоянкове гальмо, Система допомоги при старті на підйомі, Гібридна система, Система контролю перемикання передач, Телематична система, TRC, VSC |
| ECU-IG1 NO.2 | 5 | ABS, система утримання гальма, електричне стоянкове гальмо, система допомоги при старті на підйомі, TRC, VSC |
| ECU-IG1 NO.3 | 7,5 | Акустична система оповіщення про транспортні засоби, кондиціонер, динамічний радарний круїз-контроль, фари, контроль рівня пучка світла фар, очищувач фар, освітлення, попередження про виїзд за межі смуги руху, обігрів дзеркал, система запобігання зіткненням, розморожувач заднього скла, задній ліхтар, сигнал повороту та попереджувальний сигнал небезпеки |
| ECU-IG1 NO.4 | 10 | Кондиціонер, Аудіосистема, Автоматичне дзеркало проти відблисків, Автоматичний контроль світла, Відчинення задніх дверцят, Система контролю сліпих зон, Годинник, Комбінований лічильник, Керування замками дверцят, Подвійне блокування, Динамічний радарний круїз-контроль, Система входу та запуску, Передня протитуманна фара, Очищувач переднього скла, Передній склоочисник та омивач, Фара, Контроль рівня світла фар, Очищувач фар, Система обігріву керма, Освітлення, Іммобілайзер, Інтелектуальна система допомоги під час паркування, Внутрішнє освітлення, Система попередження про відхід зі смуги руху, Система автоматичного вимкнення світла, Нагадування про світло, Обігрів дзеркал, Мультиплексна система зв'язку (CAN), Навігаційна система, Система панорамного огляду, Гальмівна система з підтримкою паркування, Електричні склопідіймачі, Система запобігання зіткненням, Протитуманні фари ззаду, Система моніторингу заднього виду, Дефоггер заднього скла, Дзеркало з дистанційним керуванням, Попередження про ремені безпеки, Обігрів сидінь, Запуск, Замок керма, Фара, Захист від викрадення, Система попередження про тиск у шинах, Сенсорна система допомоги під час паркування TOYOTA, Бездротове керування замками дверей |
| ECU-IG2 NO.3 | 5 | ABS, Акустична система оповіщення про транспортний засіб, Система утримання гальма, Круїз-контроль, Динамічний радарний круїз-контроль, Електричне гальмо стоянки, Система в'їзду та запуску, Система допомоги під час старту на підйомі, Гібридна система, Імобілайзер, Мультиплексна система зв'язку (CAN), Система керування перемиканням передач, Запуск, Блокування рульового керування, Стоп-сигнал, Телематична система, TRC, VSC, Безпровідне керування замками дверцят |
| EPS-IG1 | 5 | EPS |
| FOG RR | 7,5 | Задній протитуманний ліхтар |
| HAZ | 10 | Комбінований лічильник, система входу і запуску, система іммобілайзера, запуск, блокування керма, покажчики повороту і попереджувальні сигнали про небезпеку, бездротове управління замками дверей |
| METER-IG2 | 5 | ABS, Акустична система попередження про небезпеку, Кондиціонер, Аудіосистема, Автоматичний контроль світла, Система контролю сліпих зон, Система утримання гальма, Комбінований лічильник, Круїз-контроль, Динамічний радарний круїз-контроль, Електричне стоянкове гальмо, Керування двигуном, Система в'їзду та запуску, EPS, Передні протитуманні фари, Фари, Контроль рівня світла фар, Система допомоги під час старту на підйомі, Гібридна система, Підсвітка, Імобілайзер, Інтелектуальна система допомоги під час паркування, Попередження про виїзд за межі смуги руху, Система автоматичного вимкнення світла, Нагадування про світло, Навігаційна система, Гальмівна система з підтримкою паркування, Система запобігання зіткненням, Задній протитуманний ліхтар, Система моніторингу заднього виду, Попередження про ремені безпеки, Система контролю перемикання передач, SRS, Запуск, Замок керма, Фари, Телематична система, Система попередження про тиск у шинах, Сенсорна система TOYOTA Parking Assist-Sensor System, TRC, Сигнал повороту та попередження про небезпеку, VSC, Бездротовий контроль блокування дверей |
| OBD | 7,5 | DLC3 |
| P/OUTLET NO.1 | 15 | Розетка (Прикурювач) |
| P/SEAT | 30 | Сидіння з електроприводом |
| PANEL | 5 | Підсвічування, задній ліхтар |
| POWER | 30 | Електричне вікно |
| RADIO | 20 | Аудіосистема, навігаційна система, система моніторингу заднього виду |
| SFT LOCK-ACC | 5 | Джерело живлення |
| STOP | 7,5 | ABS, Акустична система оповіщення про рух автомобіля, Система утримання гальма, Круїз-контроль, Динамічний радарний круїз-контроль, Електричне гальмо стоянки, Система в'їзду та запуску, Система допомоги при старті на підйомі, Гібридна система, Імобілайзер, Система запобігання зіткненням, Система контролю перемикання передач, Запуск, Блокування керма, Стоп-сигнал, TRC, VSC, Бездротовий контроль блокування дверей |
| STRG LOCK | 15 | Система входу і запуску, іммобілайзер, запуск, блокування керма, бездротове управління замками дверей |
| TAIL | 10 | Передні протитуманні фари, контроль рівня світла фар, освітлення, задні протитуманні фари, задній ліхтар |
| WASHER | 15 | Передній склоочисник і омивач, очищувач фар, задній склоочисник і омивач |
| WIPER RR | 15 | Задній склоочисник і омивач |
За роботу прикурювача відповідає запобіжник позначений як P/OUTLET NO.1 на 15А.
З боку блоку можуть кріпиться деякі додаткові запобіжники на 30А, наприклад електроприводу сидінь і електро склопідйомників.
Блоки під капотом
Під капотом у моторному відсіку з лівого боку розташований основний блок із запобіжниками та реле.
| № | A | Позначення |
|---|---|---|
| ABS MTR NO.1 | 50 | ABS, Система утримання гальма, Електричне стоянкове гальмо, Система допомоги при старті на підйомі, TRC, VSC |
| ABS-MAIN | 30 | ABS, система утримання гальма, електричне стоянкове гальмо, система допомоги при старті на підйомі, TRC, VSC |
| AMP NO.1 | 20 | Аудіосистема, навігаційна система, система моніторингу заднього виду |
| AMP NO.2 | 20 | Аудіосистема, навігаційна система, система моніторингу заднього виду |
| BATT-S | 5 | Зарядка, система зупинки і запуску |
| BBC NO.1 | 30 | Система зупинки і запуску |
| BBC NO.2 | 30 | Система зупинки і запуску |
| D INJ | 20 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| D/C CUT | 30 | Джерело живлення |
| DCM / MAYDAY | 7,5 | Телематична система |
| DEF | 50 | Обігрів дзеркал, розморожувач заднього скла |
| DEICER | 15 | Антиобморожувач передніх стекол |
| DOOR DBL/L | 20 | Подвійне блокування, подвійне блокування |
| DRL | 10 | Фари, контроль рівня світла фар |
| ECU-B NO.3 | 7,5 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| ECU-IG2 NO.1 | 10 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI NO.2 | 10 | Вентилятор охолодження |
| EFI NO.2 | 15 | Вентилятор охолодження, Круїз-контроль, CVT та індикатор перемикання передач, Керування двигуном |
| EFI NO.3 | 10 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном, система зупинки та запуску |
| EFI NO.4 | 10 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.1 | 20 | Вентилятор охолодження, круїз-контроль, CVT та індикатор перемикання передач, динамічний радар Круїз-контроль, керування двигуном, система зупинки та запуску |
| EFI-MAIN NO.1 | 30 | Вентилятор охолодження, круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EFI-MAIN NO.2 | 30 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| EPS | 80 | EPS |
| ETCS | 10 | Круїз-контроль, CVT та індикатор перемикання передач, динамічний радарний круїз-контроль, керування двигуном |
| FAN NO.1 | 30 | Вентилятор охолодження |
| FAN NO.2 | 30 | Вентилятор охолодження |
| FOG FR | 10 | Передні протитуманні фари |
| FUEL OPN | 10 | Відкривач кришки паливного бака |
| H-LP CLN | 30 | Очищувач фар |
| H-LP HI | 7,5 | Фара, контроль уровня света фар |
| H-LP LH | 10 | Автоматичний контроль світла, фара, контроль рівня світла фар, очищувач фар, система автоматичного вимкнення світла, нагадування про світло |
| H-LP LH | 20 | Автоматичне керування світлом, фара, контроль рівня світла фар, очищувач фар, освітлення, система автоматичного вимкнення світла, нагадування про світло, задній ліхтар, покажчик повороту та попереджувальний сигнал небезпеки |
| H-LP RH | 10 | Фара, контроль уровня пучка света фар |
| H-LP RH | 20 | Фара, контроль рівня світла фар, підсвічування, задній ліхтар, покажчик повороту і попереджувальний сигнал про небезпеку |
| H-LP SHADE | 7,5 | Фара, контроль уровня света фар |
| HORN | 10 | Сирена, захист від угону |
| HTR | 40 | Автоматичний кондиціонер |
| HTR | 50 | Автоматичний кондиціонер, ручний кондиціонер |
| IG2-MAIN | 25 | Джерело живлення |
| IGN | 15 | Запалювання |
| IGN/INJ | 20 | Комбінований лічильник, круїз-контроль, CVT та індикатор перемикання передач, керування двигуном, запалювання |
| J/B-B | 50 | Джерело живлення |
| MIR HTR | 10 | Обігрів дзеркал, розморожувач заднього скла |
| PTC HTR NO.1 | 50 | Автоматичний кондиціонер, ручний кондиціонер |
| PTC HTR NO.2 | 30 | Автоматичний кондиціонер, ручний кондиціонер |
| PTC HTR NO.3 | 30 | Автоматичний кондиціонер, ручний кондиціонер |
| S/HTR F/L | 15 | Обігрівач сидінь |
| S/HTR F/R | 15 | Обігрівач сидінь |
| S/HTR-MAIN | 30 | Обігрів сидінь, обігрів сидінь |
| S-HORN | 7,5 | Захист від викрадення |
| ST | 30 | Система доступу та запуску, іммобілайзер, запуск, блокування керма, система зупинки та запуску, бездротове керування замками дверей |
| STRG HTR | 15 | Система підігріву рульового колеса |
| TOWING-ALT | 30 | Додатковий роз'єм (буксирування причепа) |
| TOWING-B | 30 | Додатковий роз'єм (буксирування причепа) |
| VLVMATIC | 30 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
| WASHER-S | 5 | Очищувач фар |
| WIPER | 30 | Передній склоочисник і омивач |
| WIPER-S | 5 | Круїз-контроль, CVT та індикатор перемикання передач, керування двигуном |
На плюсовій клемі акумуляторної батареї встановлюється блок запобіжників високої потужності у вигляді плавких вставок.
| № | A | Позначення |
|---|---|---|
| BATT | 140 | Джерело живлення, генератор |
| DC/DC | 120 | Круїз-контроль, гібридна система, система контролю перемикання передач |
| EPS | 80 | EPS |
| J/B-AM | 60 | Автоматичне керування світлом, передня протитуманна фара, контроль рівня світла фар, освітлення, система автоматичного вимкнення світла, нагадування про світло, задня протитуманна фара, задній ліхтар |
Так само на гібридних моделях з іншого боку моторного відсіку може бути розташований ще один блок із запобіжниками і реле.
| № | A | Призначення |
|---|---|---|
| BATT FAN | 15 | Круїз-контроль, гібридна система, система управління перемиканням передач |
| BATT-S | 5 | Круїз-контроль, гібридна система, система управління перемиканням передач |
| IGCT NO.2 | 10 | Круїз-контроль, гібридна система, система управління перемиканням передач |
| INV W / PMP NO. 2 | 5 | Круїз-контроль, гібридна система, система управління перемиканням передач |
| PCU FR | 10 | Круїз-контроль, гібридна система, система контролю перемикання передач |
| PM-IGCT | 10 | Круїз-контроль, динамічний радарний круїз-контроль, гібридна система, система контролю перемикання передач |
