Toyota Funcargo пасажирський фургон 1го покоління, що випускався в 1999, 2000, 2001, 2002, 2003, 2004, 2006, 2007 році. У країнах Європи продавався за назвою Toyota Yaris Verso або Verso-S (Версо-С). У цій статті Ви можете знайти інформацію з описом місць розташування електронних блоків управління, призначення запобіжників та реле Тойота Функарго зі схемами блоків та фото прикладами їх розташування. Виділимо запобіжник прикурювача. Цей матеріал буде також корисний власникам Toyota bB (тойота бб) і Scion xB, тому що ці автомобілі мають схожі електричні схеми.

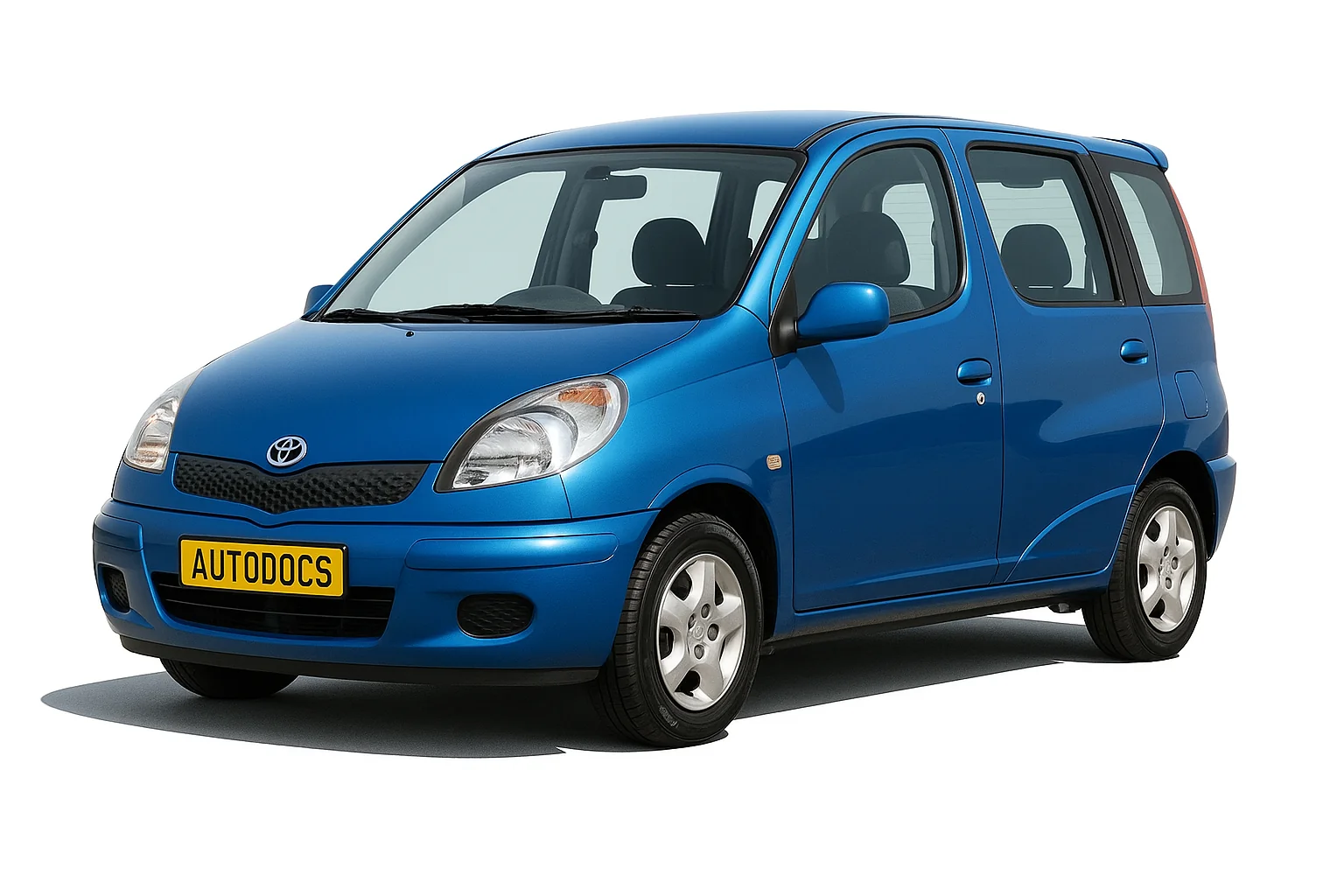

Toyota Funcargo

Розташування блоків та їх виконання може відрізнятись від представленого та залежить від регіону поставки та року випуску Вашого автомобіля.

Блоки в салоні

Розташування

Загальна схема розташування блоків у салоні

Розташування блоків у салоні Ярис 1

Опис

  1. Реле переднього протитуманного світла
  2. Реле обігріву заднього скла
  3. Реле габаритного світла
  4. Блок запобіжників
  5. Ресивер блокування дверей
  6. Реле активного освітлення
  7. Реле денних ходових вогнів
  8. Реле блокування дверей
  9. Підсилювач кондиціонера
  10. Підсилювач допоміжного обігрівача PTC
  11. Блок керування двигуном та коробкою передач (A/T), блок керування двигуном (M/T)
  12. Центральний блок подушок безпеки
  13. Підсилювач транспондера ключа

Блок запобіжників та реле

Він знаходиться під панеллю, за захисною кришкою, загальною схемою позначений під номером 17.

Лівий руль

Приклад розташування блоку в салоні

Правий руль

Розташування праве кермо

Фото – приклад виконання

Фото приклад

Схема

diagram fuse box toyota p10

Позначення

1 10А GAUGE – Прилади, ABS, кондиціонер, лампи заднього ходу, система зарядки, комбінація приладів, подвійне блокування, блок управління блокуванням дверей, блок управління двигуном, блок управління коробкою передач, денні ходові вогні, попереджувальний зумер, люк, скло підйомники, коробки передач, покажчики повороту, аварійна сигналізація, обігрівач
2 10А DEF RLY – Обігрів заднього скла, обігрів дзеркал
20А DEF – Обігрів заднього скла, обігрів дзеркал
3 25А D/L – Подвійне блокування, блок керування блокуванням дверей
4 7,5А TAIL – Переднє протитуманне світло, фари, коректор фар, попереджувальний зумер, заднє протитуманне світло, габаритне світло
5 -
6 20А WIPER – Передній склоочисник та омивач, задній склоочисник та омивач, блокування дверей
7 7,5А ECU−B – Фари, заднє протитуманне світло
8 15А FOG – Переднє протитуманне світло
9 15А ACC – Прикурювач , годинник, комбінація приладів, попереджувальний зумер, мульти-інформаційний дисплей, розетка, аудіо система, дзеркала з електроприводом
10 7,5А ECU−IG – ABS, освітлення салону, мульти інформаційний дисплей, допоміжний обігрівач (PTC), вентилятор системи охолодження, система подушок безпеки SRS, обігрівач
11 7,5А OBD – Діагностичний роз'єм
12 10А HAZ – Покажчики повороту, аварійна сигналізація
13 7,5А AC – Кондиціонер, обігрівач
14 10А S-HTR – Підігрів сидінь
15 -
16 10А STOP – Блок керування двигуном, блок керування коробкою передач, блокування селектора коробки передач, лампи стоп-сигналу
17 50А AM1 – Запобіжники: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU-IG”
18 30А POWER – Скло підйомники, люк
19 40А HTR – Кондиціонер, обігрівач
20 30А DEF – Обігрів заднього скла, обігрів дзеркал
Реле
R1 Обігрівач
R2 Аварійна сигналізація (покажчики повороту)
R3 Силове реле (скло підйомники, люк)
R4 Паливний насос (Circuit Opening (C/OPN))

За роботу прикурювача відповідає запобіжник номер 9 на 15А, ще один запобіжник у блоці під капотом.

Блоки під капотом

Розташування

Загальна схема розташування блоків під капотом

Схема блоків під капотом

Призначення

  1. Блок силових запобіжників
  2. Додатковий блок запобіжників
  3. Блок запобіжників та реле
  4. Блок керування ABS

Блок силових запобіжників

Він знаходиться на плюсовій клемі акумуляторної батареї та виконаний у вигляді плавких вставок високої потужності.

Схема

Схема силового блоку

Розшифровка

  1. 60А MAIN - Запобіжники: "EFI", "DOME", "HORN", "ST", "AM2", "H-LP LH", "H-LP RH", "H-LP LH (HI)", " H-LP RH (HI)”, “H-LP LH (LO)”, “H-LP RH (LO)”
  2. 80А – Система “START/STOP”
  3. ALT 100/120A – Запобіжники: “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “ POWER”, “STOP”, “DEF”, Система заряджання
  4. 60А ABS – АБС

Додатковий блок

Схема

Схема додаткового блоку

Опис

1 10А H-LP HI RH – Фари (денні ходові вогні)
2 10А H-LP HI LH – Комбінація приладів, фари (денні ходові вогні)
Реле
R1 Фари
R2 Діммер (DIM)
R3 -

Блок запобіжників та реле

Цей блок розташований у лівій частині моторного відсіку, поряд з акумулятором.

Світлина

Фото приклад блоку під капотом

Схема

Схема блоку під капотом тойота вітц 1

Позначення

1 15A DOME – Годинник, комбінація приладів, подвійне блокування, фари, освітлення салону, попереджувальний зумер, мульти-інформаційний дисплей, аудіо система, блок керування блокуванням дверей
2 15A EFI – Блок керування двигуном, іммобілайзер, блок керування коробкою передач
3 15A HORN – Звуковий сигнал
4 15A AM2 – Система зарядки, комбінація приладів, блок керування двигуном, іммобілайзер, блок керування коробкою передач, мульти-інформаційний дисплей, система подушок безпеки SRS, система запалювання
5 30A ST – Система запуску
6 -
7 10A H−LP LH – Ліва фара, коректор фар
8 10A H−LP RH – Ліва фара, коректор фар
9 15A P/POINT – Розетка
10 Запасний запобіжник
11 Запасний запобіжник
12 Запасний запобіжник
13 -
14 -
15 30A RDI – Вентилятор системи охолодження
16 50A HTR SUB1 – Допоміжний обігрівач (PTC)
17 -
Реле
R1 Вентилятор системи охолодження
R2 Вентилятор системи охолодження
R3 Стартер
R4 -
R5 Розетка
R6 Допоміжний обігрівач (PTC)
R7 EFI
R8 Муфта компресора кондиціонера
R9 Звуковий сигнал

Блок АБС

Схема

Схема блоку АБС під капотом

Опис

  • 1 – запобіжник ABS №3 (моделі без VSC); ні (моделі з VSC)
  • А – ні (моделі без VSC); реле ABS MTR (моделі з VSC)
  • В – реле ABS MTR (моделі без VSC); реле ABS CUT (моделі з VSC)
  • С – реле ABS SOL (моделі без VSC); ні (моделі з VSC).
