Toyota Avensis 2- го покоління має код Т25 / Т250 і вироблялося в 2003, 2004, 2005, 2006, 2007, 2008 та 2009 роках. У цій статті Ви знайдете інформацію з місцями розташування всіх електронних блоків управління, детальний опис запобіжників та реле Тойота Авенсіс 2 зі схемами блоків та фото прикладами їх виконання. Окремо виділимо запобіжник прикурювача.

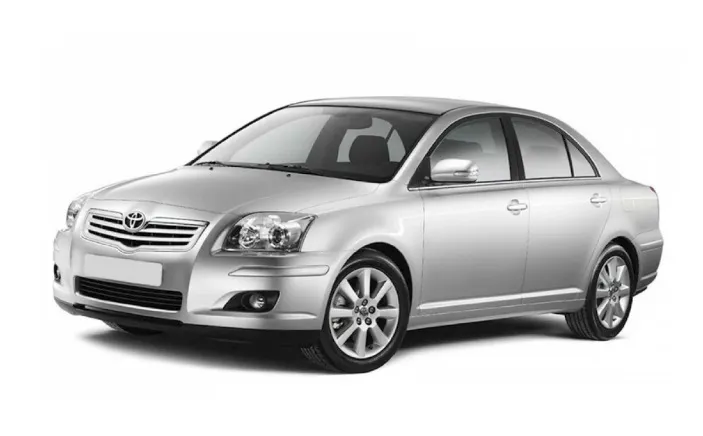

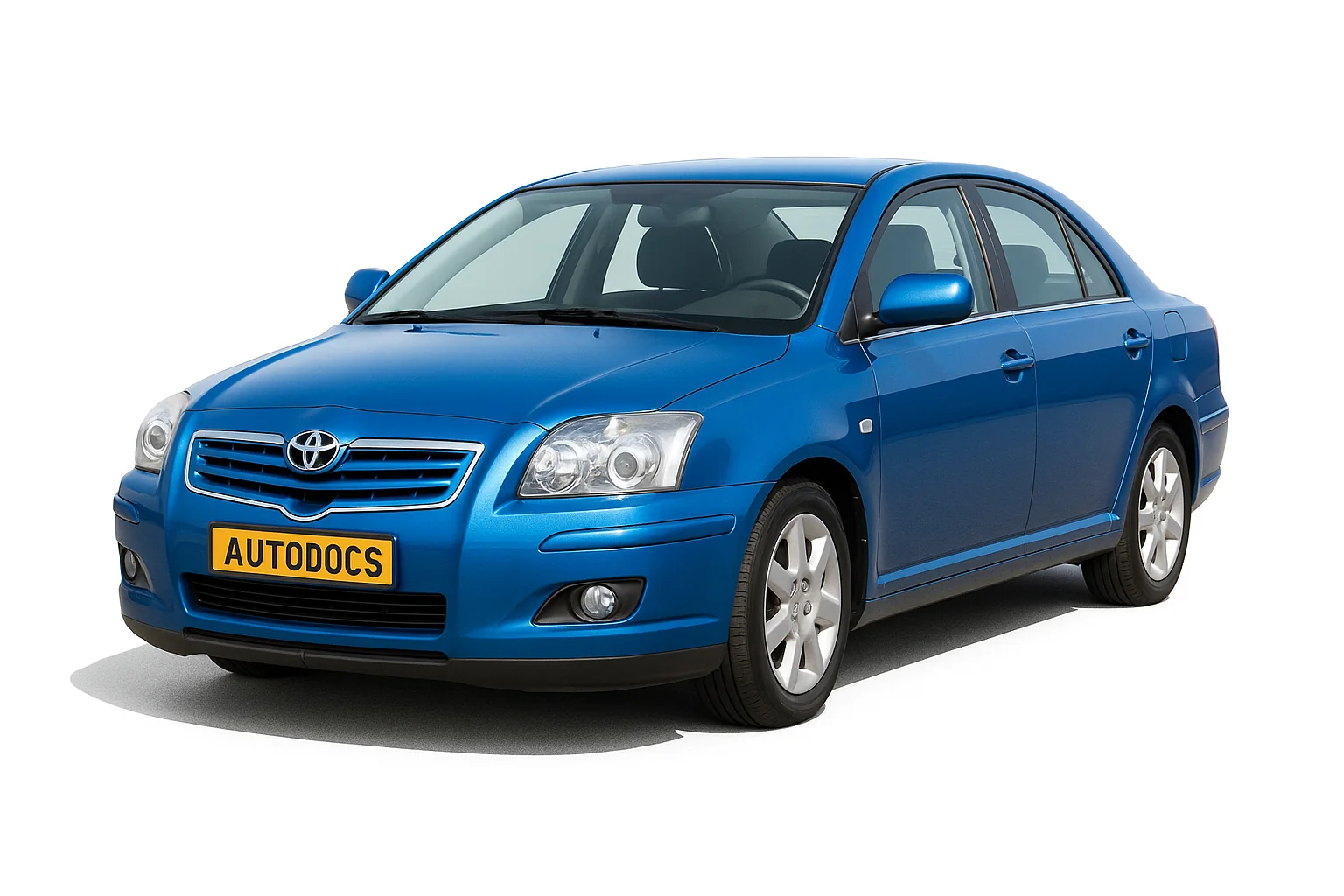

Toyota Avensis 2

Виконання блоків та їх розташування може відрізнятись від представленого та залежить від року випуску, рівня оснащення та регіону постачання.

Блоки в салоні

Розташування

Загальна схема розташування електронних блоків керування в салоні

Ліве розташування кермового керування

лівий руль

Праве розташування кермового управління

Правий руль

Загальне позначення

  1. Блок запобіжників
  2. Інтегроване реле
  3. Реле паливного насосу (Circuit Opening)
  4. Реле заднього протитуманного світла
  5. Реле обігріву заднього скла
  6. Блок реле
  7. Реле покажчиків повороту
  8. Підсилювач транспондера ключа
  9. EPS ECU
  10. Блок керування транспондером ключа
  11. Підсилювач антени
  12. Розподільний блок
  13. Реле склоочисника
  14. Ресивер центрального замку
  15. Блок управління коректором фар
  16. Блок керування двигуном та коробкою передач (A/T)
    Блок керування двигуном (M/T)
  17. Блок керування кондиціонером
  18. Опціональний конектор (навігація)
  19. Блок управління селектором коробки
  20. Блок керування подушками безпеки
  21. Блок керування навігацією
  22. Додатковий блок запобіжників
  23. RHD: Блок керування протиугінною системою

Блок запобіжників

Він знаходиться у нижній частині панелі приладів за захисною кришкою.

Фото – приклад


Схема

Схема блоку у салоні

Опис

1 10А IGN – Подушки безпеки SRS, комбінація приладів, система запуску, система розподіленого упорскування палива /система послідовного розподіленого упорскування палива
2 20A S/ROOF – Люк
3 7,5A RR FOG – заднє протитуманне світло
4 15A FR FOG – Переднє протитуманне світло, індикатор протитуманного світла
5 25A AM1 – Система запуску, запобіжники: “CIG”, “RAD NO.1”
6 7,5A PANEL – Підсвічування панелі приладів, підсвічування комбінації приладів, блок управління автоматичною коробкою передач, освітлення ящика рукавички, освітлення у відділенні підлокітника, очищувачі фар, переднє протитуманне світло, система допомоги при паркуванні, мульти – інформаційний дисплей
7 20A RR WIP – Задній склоочисник та омивач
8 7,5A GAUGE2 – Лампи заднього ходу, коректор фар, покажчики повороту, аварійна сигналізація
9 15A CIG – Прикурювач
10 10A HTR – Підігрів сидінь, кондиціонер
11 -
12 7,5A RAD NO.1 - Аудіосистема, мульти-інформаційний дисплей, дзеркала з електроприводом, комбінація приладів, розетка
13 30A PWR SEAT – Сидіння з електроприводом
14 10A TAIL – Габаритне світло, освітлення номерного знака, освітлення багажного відсіку, система автоматичного освітлення, переднє протитуманне світло, заднє протитуманне світло, комбінація приладів
15 7,5A OBD2 – Діагностичний роз'єм
16 15A P/POINT – Розетка
17 25A DOOR – Центральний замок
18 25A WIP – Передній склоочисник та омивач, очищувачі фар
19 7,5A ECU-IG – Вентилятор системи охолодження, система зарядки, підсилювач рульового керування, ABS, VSC
20 20A S-HTR – Підігрів сидінь
21 10A GAUGE1 – Перемикач освітлення, мульти – інформаційний дисплей, інтегроване реле, комбінація приладів, блокування селектора коробки передач, блок керування автоматичною коробкою передач, дзеркало заднього виду в салоні, склоочисник, гальмо паркування
22 15A STOP – Лампи стоп-сигналу, блокування селектора коробки передач, додатковий стоп-сигнал, система розподіленого упорскування палива/система послідовного розподіленого упорскування палива
Реле
R1 Резерв
R2 HTR – Опалювач
R3 SEAT HTR – Підігрів сидінь
R4 IG1 – Запалювання
R5 TAIL – Габаритне світло

За роботу прикурювача відповідає запобіжник номер 9 на 15А.

Додатковий блок запобіжників

Розташований над педалями, паралельно підлозі.

Фото додаткового блоку

Схема

Схема додаткового блоку у салоні

Призначення

1 25А АСС Кнопка запуску, іммобілайзер, блокування керма (LHD)
2 20A P-RR P/W – Склопідйомник
3 20A P-FR P/W – Склопідйомник
4 20A D-RR P/W – Склопідйомник
5 20A D-FR P/W – Склопідйомник
6 7,5A ECU-B 1 – Коробка передач
7 10A FUEL OPN – Лючок заливної горловини паливного бака
8 20A FR DIC – Обігрівач зони щіток склоочисників вітрового скла, запобіжник: “MIR HTR”
9 10А А/С Кондиціонер (механічний кондиціонер), допоміжний обігрівач
10 7,5A DEF I/UP – Кондиціонер
11 7,5A ST – Мульти – інформаційний дисплей, система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, система запуску
12 10A MIR HTR – Обігрів дзеркал
13 15A RAD NO.2 – Аудіосистема, мульти – інформаційний дисплей
14 7,5A DOME – Освітлення салону, персональне освітлення, освітлення у дверях, освітлення багажного відсіку, підсвічування індивідуального дзеркала, освітлення простору для ніг
15 7,5A ECU-B 2 – Кондиціонер, система бездротового керування
16 30A PWR SEAT – Сидіння з електроприводом

Блок реле

Схема

Лівий руль

Схема ліве кермо

Правий руль

Схема праве кермо

Розшифровка

  • R1 – Обігрівач зони щіток склоочисників вітрового скла (FR DEICER)
  • R2 – Розетка (P/POINT)
  • R3 – Переднє протитуманне світло (FR FOG)
  • R4 – Стартер (ST)

Додаткові елементи

Схема

add elements

Призначення

  1. Підсилювач мікрофона телефону
  2. Блок керування люком
  3. Реле заднього склоочисника

Блоки під капотом

Розташування

Загальна схема розташування електронних блоків керування під капотом

Варіант A

(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)

Розташування блоків під капотом варіант 1

Варіант Б

(1CD-FTV)

Розташування блоків під капотом Варіант Б

Опис

  1. Блок керування форсунками
  2. Додатковий блок запобіжників
  3. Блок запобіжників та реле
  4. Блок керування лівою фарою
  5. Блок реле
  6. Реле очисників фар
  7. Блок керування правою фарою
  8. Блок керування гальмівною системою (VSC)
  9. Блок керування гальмівною системою (без VSC)
  10. Реле свічок розжарювання
  11. Допоміжний обігрівач

Блок запобіжників та реле

Знаходиться у лівій частині моторного відсіку.

блок запобіжників та реле під капотом

Схема

Варіант А

Схема блоку під капотом варіант а

Варіант Б

Схема блоку під капотом варіант б

Позначення

1 -
2 25А VSC - 1CD-FTV: ABS, VSC
25A ABS – 1CD–FTV: ABS
3 -
4 -
5 -
6 7,5A ALT-S – Система заряджання
7 30A DCC – Запобіжники: “ECU-B NO.2”, “DOME”, “RAD NO.2”
8 30A AM2 – Система запуску, запобіжники: "ST", "IGN"
9 10A HAZARD – Покажчики повороту, аварійна сигналізація
10 25A F-HTR – 1CD–FTV: Підігрів палива
11 15A HORN – Звуковий сигнал
12 20A EFI – Система розподіленого упорскування палива/ система послідовного розподіленого упорскування палива, запобіжники: “EFI NO.1”, “EFI NO.2”
13 25A PWR HTR – 1CD–FTV: Допоміжний обігрівач
14 30A RR DEF – Обігрів заднього скла
15 40A MAIN – Очищувачі фар, фари, запобіжники: “H-LP HI LH”, “H-LP HI RH”, “H-LP LH”, “H-LP RH”
16 50A AM1 NO.1 – 1CD–FTV: запобіжники: “ACC”, “CIG”, “RAD NO.1”, “ECU-B NO.1”, “FL P/W”, “FR P/W”, "RL P/W", "RR P/W"
17 30A H/CLN – Очищувачі фар
18 40A HTR – Кондиціонер. обігрівач
19 30A CDS – Вентилятор системи охолодження
20 40A RDI - 1CD-FTV, 1ZZ-FE, 3ZZ-FE: Вентилятор системи охолодження
30A RDI – 1AZ-FE, 1AZ-FSE: Вентилятор системи охолодження
21 50A VSC - 1CD-FTV: ABS, VSC
40A ABS - 1CD-FTV: ABS
22 15A IG2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Система запуску, система розподіленого упорскування палива/система послідовного розподіленого упорскування палива
23 10A THROTTLE – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Електронна система керування дросельною заслінкою
10A ETCS – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Електронна система управління дросельною заслінкою
24 20A A/F – 1AZ-FSE, 1AZ-FE: Датчик складу паливоповітряної суміші
25 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
26 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
27 50A EMPS – 1ZZ-FE, 3ZZ-FE: Підсилювач рульового керування
Реле
R1 EFI MAIN – 1CD–FTV: Вентилятор системи охолодження
R2 EDU – 1CD–FTV: Вентилятор системи охолодження
R3 FAN NO.3 – 1CD–FTV: Вентилятор системи охолодження
R4 FAN NO.1 – Вентилятор системи охолодження
R5 FAN NO.2 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системи охолодження
R6 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R7 FAN NO.3 – 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Вентилятор системи охолодження
R8 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: –
R9 EMPS – 1ZZ-FE, 3ZZ-FE: Підсилювач рульового керування

Додатковий блок запобіжників

Схема

Варіант А

Додатковий блок під капотом.  Варіант А.

Призначення

1 -
2 50A HTR2 – Допоміжний обігрівач
3 50A HTR1 – Допоміжний обігрівач
4 80A GLOW – Свічки розжарення
5 140A ALT – Реле: “IG1”, “TAIL”, “SEAT HTR”, запобіжники: “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), “ VSC” (25A), “ABS” (40A), “ABS” (25A), “H/CLN”, “RR DEF”, “GLOW”, “HTR NO1”, “HTR NO2”, “RFGHTR”, “ AM1 NO.2", "RR FOG", "S/ROOF", "STOP", "P/POINT", "FR FOG", "OBD2", "DOOR"
Реле
R1
R2 HTR2 – Допоміжний обігрівач
R3 HTR1 – Допоміжний обігрівач

Варіант Б

Додатковий блок під капотом

Розшифровка

1
10A EFI NO.1 – Система розподіленого упорскування палива /система послідовного розподіленого упорскування палива
2 7,5A EFI NO.2 – Система контролю за викидами
3 25A VSC – ABS, VSC
25A ABS – АБС
4 100А ALT – 1ZZ-FE, 3ZZ-FE: Запобіжники: “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC ” (50 A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “ S/ROOF, PWR SEAT, P/POINT, TAIL, PANEL, RR WIP, ECU-IG, WIP, GAUGE2, GAUGE1, HTR ,"S-HTR"
120А ALT – 1AZ-FSE, 1AZ-FE: Запобіжники: “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC ” (50 A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “ S/ROOF, PWR SEAT, P/POINT, TAIL, PANEL, RR WIP, ECU-IG, WIP, GAUGE2, GAUGE1, HTR ,"S-HTR"
5 50A VSC – ABS, VSC
40A ABS – ABS
6 50A AM1 NO.1 – Запобіжники: “PWR SEAT”, “FR DIC”, “FUEL OPN”, “ECU-B 1″, P-RR P/W”, “P-FR P/W”, “D- RR P/W”, “D-FR P/W”
7 30A H-LP CLN – Очищувачі фар
Реле
R1 INJ – Інжектор
R2 EFI – Блок керування двигуном
R3 IG2 - Запалювання
R4 A/F – Датчик складу паливоповітряної суміші

Блок реле

Фото – приклад

Блок реле

Схема

Схема блоку реле під капотом

Опис

1 10A H-LP HI LH – Ліва фара (дальнє світло)
2 10A H-LP HI RH – Права фара (дальнє світло), комбінація приладів
3 15A H-LP LH – Ліва фара (ближнє світло)
4 15A H-LP RH – Права фара (ближнє світло)
Реле
R1 HORN – Звуковий сигнал
R2 F-HTR – Підігрів палива
R3 H-LP – Фари
R4 DIM – Діммер
R5 FAN NO.2 – Вентилятор системи охолодження
