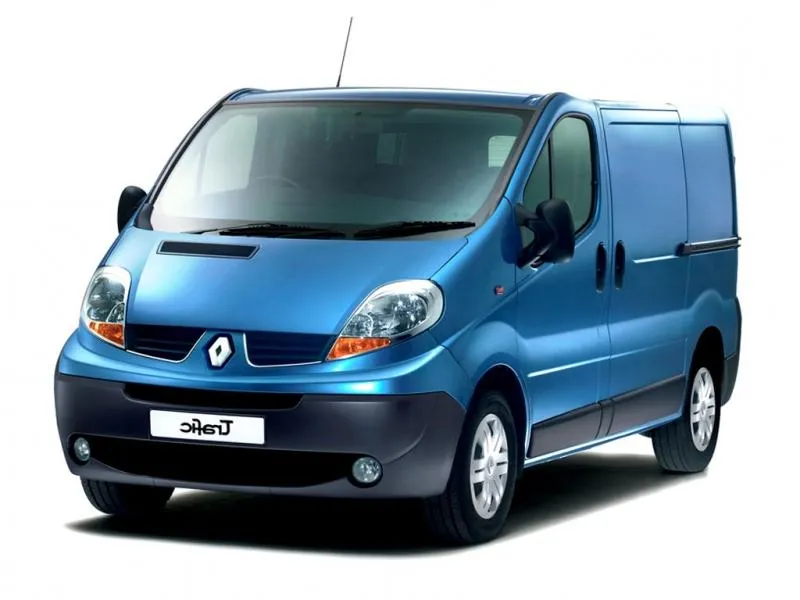

Модель Renault Trafic охоплює серію вантажних фургонів і вантажопасажирських мінівенів. Перший автомобіль було вироблено ще в 1981 році, його випускають дотепер. Так само відомий під назвою Nissan Primastar, Opel Vivaro. Ми представляємо інформацію про реле і блоки запобіжників рено трафік другого покоління випущених в 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 і 2014 роках. З 2015 року у виробництво пішло 3 покоління Renault Trafic.
Кількість блоків і варіанти їх виконання можуть відрізнятись від цього матеріалу і залежать від країни поставки, року випуску і комплектації.
Зміст
Загальне розташування електронних блоків
| № | Опис |
|---|---|
| 1 | Електронний блок керування ABS - під підлогою |
| 2 | Блок керування кондиціонером/опалювачем |
| 3 | Акумуляторна батарея |
| 4 | Діагностичний роз'єм (DLC) |
| 5 | Електронний блок керування двигуном (ECM) |
| 6 | Блок запобіжників/реле, моторний відсік |
| 7 | Блок запобіжників/реле, приладова панель 1 |
| 8 | Блок запобіжників/реле, приладова панель 2 |
| 9 | Блок запобіжників/реле, під підлогою |
| 10 | Реле свічок розжарювання |
| 11 | Резистор електродвигуна вентилятора обігрівача-в блоці обігрівача |
| 12 | Звуковий сигнал |
| 13 | Інерційний вимикач відсічення подачі палива |
| 14 | Багатофункціональний блок керування -функції: Протиугінна система: центральний замок, аварійна сигналізація, обігрівач заднього скла, іммобілайзер, покажчики повороту, лампи освітлення салону, очищувач/омивач лобового скла |
| 15 | Блок керування навігаційною системою |
| 16 | Датчик температури навколишнього повітря - у дзеркалі правих дверей |
| 17 | Блок керування системою паркування |
| 18 | Електронний блок керування SRS |
| 19 | Електронний блок керування трансмісією (TCM) - Трансмісія ASM |
| 20 | Датчик швидкості автомобіля - на коробці перемикання передач (деякі моделі) |
Запобіжники та реле в салоні
Основний блок із запобіжниками розташований з тильного боку панелі приладів.
На зворотному боці захисної кришки буде наклеєна актуальна схема з розташуванням елементів.
| № | A | Опис |
|---|---|---|
| 1 | 15 | Аудіосистема, реле світла, сигналізація, дисплей, ЕБУ навігації, тахограф |
| 2 | 10 | Освітлення салону |
| 3 | 15 | Реле протитуманних фар |
| 4 | 15 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла |
| 5 | 25 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту, протитуманного світла |
| 6 | 30 | Склоочисники та склоомивачі |
| 7 | 10 | ЕБУ РКПП, ЕБУ системи впорскування, реле стартера і паливного насоса |
| 8 | 25 | Опалювач салону |
| 9 | 10 | Центральний замок, Діагностичний роз'єм, Щиток приладів, датчик кута поворотів рульового колеса |
| 10 | 30 | Центральний замок |
| 11 | 15 | Покажчик поворотів |
| 12 | 30 | Реле обігріву заднього скла і зовнішніх дзеркал |
| 13 | 25 | Сигнал, Перемикачі: зовнішнього освітлення, покажчиків повороту та протитуманного світла |
| 14 | 25 | Реле водяного електронасоса системи додаткового підігріву, Додатковий повітророзподільний блок |
| 15 | 15 | Задні ходові вогні - вимикач, Реле підігріву палива, світла заднього ходу, очищувача вітрового скла |
| 16 | 10 | Центральний замок, Обігрів заднього скла, Освітлення речового ящика, Панель приладів, керування кліматичною установкою, коректор фар |
| 17 | 10 | Датчик швидкості автомобіля, Датчик кута повороту рульового колеса, ЕБУ ABS, ЕБУ ESP |
| 18 | 15 | Панель керування обігрівачем, Склоочисники та склоомивачі, Аудіосистема, реле габаритів, ближнього світла фар, очищувача заднього скла, дисплей |
| 19 | 10 | Стоп-сигнал - вимикач, Діагностичний роз'єм, ЕБУ AirBag та системи контролю паркування, Датчик дощу та освітленості, Вимикач системи ESP |
| 20 | 15 | Опалювач салону, Реле додаткового опалювача, Обігрів сидінь водія та пасажира - вимикачі |
| 21 | 30 | Електро склопідйомники |
| 22 | 30 | Очищувач заднього скла: двигун і реле |
| 23 | 10 | Дальнє світло фар |
| 24 | 25 | Панель керування кліматичною установкою пасажира, Система додаткового підігріву - реле водяного насоса |
| 25 | 5 | Реле розвантаження ланцюга подачі "+" АКБ з тимчасовою затримкою на плафон освітлення салону |
| 26 | 10 | Обігрів зовнішніх дзеркал заднього виду |
| 27 | 15 | Прикурювач - 1-ий ряд сидінь, Додаткове обладнання - 1-го ряду сидінь |
| 28 | 25 | Вентилятор обігрівача та кондиціонера, Кліматична установка - панель керування |
| 29 | 10 | Дисплей, Освітлення денного руху - головне реле, Аудіосистема, ЕБУ системи навігації |
| 30 | 15 | Додаткова розетка 12 В - 1-ий ряд сидінь |
| 31 | 15 | Додаткова розетка 12 В - 2-ий ряд сидінь |
| 32 | 15 | Звуковий сигнал |
| 33 | 10 | Протитуманні ліхтарі |
| 34 | 10 | Габаритні вогні - правий борт |
| 35 | 10 | Габаритні вогні - лівий борт, Підсвічування контрольно - вимірювальних приладів |
| 36 | 10 | Ближнє світло - права фара |
| 37 | 10 | Ближнє світло - ліва фара |
| 38 | 10 | Дальнє світло - права фара |
| 39 | 10 | Дальнє світло ліва фара |
За прикурювач відповідає запобіжник номер 27 на 15А.
Можлива наявність додаткових блоків із реле в панелі приладів.
- Реле обігрівача заднього скла
- Реле очищувача/ омивача заднього скла
- Реле очищувача заднього скла
- Реле основних ланцюгів запалювання
- Реле обігрівача лобового скла
- Реле протитуманних фар
Запобіжники та реле під капотом
Основний блок
У моторному відсіку блок розташований з лівого боку під захисною кришкою.
| № | A | Призначення |
|---|---|---|
| Блок захисту ланцюга силового живлення (777) | ||
| 1A | Резерв | |
| 1B | 70 | Монтажний блок запобіжників салону, Блок передпускового підігріву |
| 1C | 60 | Реле заглибних підігрівачів 1 і 4 |
| 1D | 60 | Реле заглибних підігрівачів 2 і 3 |
| 1E | Резерв | |
| 1F | 60 | Вентилятор системи охолодження - реле |
| Блок захисту ланцюга двигуна (1834) | ||
| 1 | 25 | ЕБУ системи впорскування |
| 2 | 15 | Ланцюг живлення системи двигуна |
| 3 | 10 | Електромагнітна муфта компресора кондиціонера |
| 4 | 20 | Реле підігріву палива |
| Блок захисту ланцюгів силового живлення (1841) | ||
| 2A | 60 | Блок запобіжників у салоні, Реле споживачів електроенергії 1 |
| 2B | Резерв | |
| 2C | 60 | Реле 1 і 2 "+" після замка запалювання, Реле додаткового обігрівача салону |
| 2D | 60 | Блок запобіжників салону, Охоронна сигналізація |
| 2E | Резерв | |
| 2F | 40 | Електро вентилятор обігрівача та кондиціонера |
Блок реле
Наявність тих чи інших елементів залежить від комплектації автомобіля.
Плавкі запобіжники на клемі акумулятора
Блок запобіжників Рено Трафік 3
| № | Опис |
|---|---|
| 1 | Акумуляторна батарея (з електронною системою ключів) |
| 2 | Захист від стрибка напруги АКБ (з електронною системою ключів) |
| 3 | Система вентиляції та опалення |
| 4 | Адаптація |
| 5 | Адаптація |
| 6 | Система вентиляції та опалення |
| 7 | Додатковий обігрівач і вентиляція, кондиціонер повітря |
| 8 | Додатковий обігрівач і система вентиляції |
| 9 | Електрично регульовані зовнішні дзеркала заднього виду |
| 10 | Підігрів зовнішніх дзеркал заднього виду |
| 11 | Радіо, мультимедіа, зовнішні дзеркала, діагностичний роз'єм |
| 12 | Мультимедіа, зчеплення причепа |
| 13 | Освітлення салону, захист акумуляторної батареї від розрядки |
| 14 | Система впорскування палива, системи моніторингу тиску повітря в шинах, системи електронних ключів |
| 15 | Вогні аварійної сигналізації, покажчики повороту |
| 16 | Центральний замок |
| 17 | Лампа дальнього світла лівої фари головного освітлення, лампа ближнього світла правої фари головного освітлення, задні ліхтарі, лампа денного ходового вогню лівої фари. |
| 18 | Передні протитуманні фари, задні протитуманні ліхтарі, підсвічування номерного знака |
| 19 | Звукова сигналізація, звуковий сигнал, освітлення та очисники. |
| 20 | Щиток приладів |
| 21 | Вимикач системи освітлення |
| 22 | Очищувач задніх стекол, насос омивача вітрового скла, звуковий сигнал |
| 23 | Головна батарея АРС |
| 24 | Вогні руху заднім ходом |
| 25 | Вимикач стоп-сигналів |
| 26 | Впорскування палива, стартер |
| 27 | Подушки безпеки, замок рульової колонки |
| 28 | Сервопривід скла передніх дверей з боку пасажира |
| 29 | Підсилювач рульового управління |
| 30 | Стоп-сигнали |
| 31 | Захист від стрибка напруги АКБ (з електронною системою ключів) |
| 32 | Сервісний дисплей |
| 33 | Прикурювач, силовий вивід |
| 34 | Лампа дальнього світла правої фари головного освітлення, лампа ближнього світла лівої фари головного освітлення, бічні габаритні вогні, права лампа денного ходового вогню |
| 35 | Стоп-сигнали, ABS, іммобілайзер |
| 36 | Освітлення салону, кондиціонер повітря |
| 37 | Запуск з електронною системою ключів |
| 38 | Очищувач заднього скла |
| 39 | Попереджувальний зумер |
| 40 | Силовий вивід у багажному відділенні |
| 41 | Сервопривід склопідіймача передніх дверей з боку водія |
| 42 | Задній силовий вивід |
| 43 | Запуск, електронний блок керування системами автомобіля |
| 44 | Підігрів сидінь |
| 45 | Опалювач, кондиціонер повітря |
| 46 | Очищувач вітрового скла |
| 47 | Тахограф |
За прикурювач відповідає запобіжник номер 33.
