Renault Laguna 2 покоління виробляли у 2001, 2002, 2003, 2004, 2005, 2006 і 2007 році. За цей час автомобіль пройшов фейсліфтинг: трохи змінили решітку радіатора, також поліпшили керованість і безпеку. У даній статті Ви знайде інформацію про розташування всіх електронних блоків керування, а також опис блоків із запобіжниками і реле для автомобіля рено лагуна 2 покоління зі схемами і фотографіями.
Зміст
Розташування всіх електронних блоків керування
| № | Позначення |
|---|---|
| 1 | Комп'ютер ABS і системи динамічної стабілізації |
| 2 | Комп'ютер системи впорскування палива |
| 3 | Акумуляторна батарея |
| 4 | Комп'ютер автоматичної коробки передач |
| 5 | CD - чейнжер |
| 6 | Зчитувальний пристрій карти РЕНО |
| 7 | Центральний комутаційний блок |
| 8 | Комп'ютер кондиціонера |
| 9 | Радіо- та навігаційне обладнання |
| 10 | Центральний дисплей |
| 11 | Блок керування склопідйомниками |
| 12 | Комп'ютер синтезатора мови |
| 13 | Датчик бокового удару |
| 14 | Комп'ютер подушок безпеки |
| 15 | Панель приладів |
| 16 | Комп'ютер блокування рульового колеса |
| 17 | Центральний блок салону |
| 18 | Коректор сигнальних ламп розряду батареї |
| 19 | Комп'ютер запам'ятовування регулювань положення сидіння водія |
| 20 | Комп'ютер системи полегшення паркування |
Блок під капотом рено лагуна 2
Основний блок у моторному відсіку розташований поруч з акумулятором.
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 7,5 | Автоматична коробка передач |
| 2 | - | |
| 3 | 30 | Керування двигуном |
| 4 | 5 / 15 | Автоматична коробка передач |
| 5 | 30 | Реле вакуумного насоса підсилювача гальм (F4Rt) |
| 6 | 10 | Керування двигуном |
| 7 | - | |
| 8 | - | |
| 9 | 20 | Система кондиціонування |
| 10 | 20 / 30 | Антиблокувальна система гальм/ система курсової стійкості |
| 11 | 20 / 30 | Звуковий сигнал(и) |
| 12 | - | |
| 13 | 70 | Нагрівачі охолоджувальної рідини - якщо є |
| 14 | 70 | Нагрівачі охолоджувальної рідини - якщо є |
| 15 | 60 | Керування електродвигуном вентилятора системи охолодження |
| 16 | 40 | Омивачі фар, обігрівач заднього скла, багатофункціональний блок керування |
| 17 | 40 | Антиблокувальна система гальм/ система курсової стійкості |
| 18 | 70 | Комбінований перемикач, система освітлення в денний час, багатофункціональний блок керування |
| 19 | 70 | Опалювач/ кондиціонер, багатофункціональний блок керування |
| 20 | 60 | Реле контролю сили струму акумуляторної батареї (деякі моделі), комбінований перемикач (деякі моделі), лампи системи освітлення в денний час, багатофункціональний блок керування |
| 21 | 60 | Електропривод сидінь, багатофункціональний блок керування, блок запобіжників/ реле, центральна консоль, люк |
| 22 | 80 | Обігрівач лобового скла (деякі моделі) |
| 23 | 60 | Очищувач лобового скла, стоянкове гальмо з електроприводом |
| Реле варіант 1 | ||
| 1 | Реле нагрівач охолоджувальної рідини | |
| 2 | Реле електродвигуна вентилятора системи охолодження (без кондиціонера) | |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Реле вакуумного насоса підсилювача гальм | |
| 6 | Реле паливного насоса | |
| 7 | Реле системи підігріву дизельного палива | |
| 8 | Реле блокування подачі палива | |
| 9 | Реле малої швидкості вентиляторів кондиціонера | |
| 10 | Реле вентиляторів кондиціонера | |
| 11 | Реле термоплунжера 2 | |
| Реле варіант 2 | ||
| 1 | Не використовується | |
| 2 | Реле малої швидкості вентиляторів кондиціонера | |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | Реле паливного насоса | |
| 7 | Реле підігрівача (система вентиляції паливних газів) | |
| 8 | Реле бензонасоса | |
| 9 | Реле малої швидкості вентиляторів кондиціонера | |
| 10 | Реле електродвигуна вентилятора з кондиціонером | |
| 11 | Не використовується | |

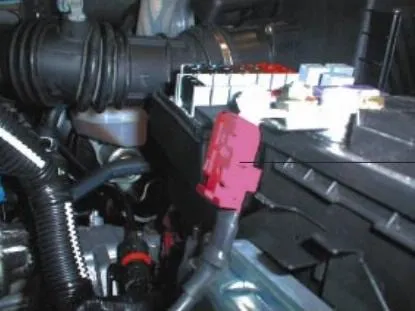

Усе електричне коло захищене головним запобіжником, розташованим на плюсовому проводі акумуляторної батареї.
Запобіжники та реле в салоні

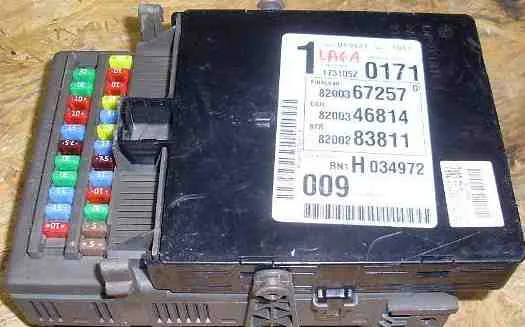

Блок 1 (головний)
Знаходиться з лівого боку в торці приладової панелі.
На зворотному боці захисної кришки буде розміщена актуальна схема призначення запобіжників і запасні запобіжниками (якщо вони, звісно, збереглися).
| № | A | Опис |
|---|---|---|
| F1 | 20 | Дальнє світло фар |
| F2 | 10 | Датчик увімкнення стоянкового гальма, зчитувальний пристрій запалювання, багатофункціональний блок керування, вимикач стартера |
| F3 | 10 | Коректор фар, блок керування коректором фар (ксенонові фари), підігрівачі форсунок омивача лобового скла, комбінація приладів, синтезатора голосу |
| F4 | 20 | Протиугінна система, автоматична коробка передач (АКПП), центральний замок, система обігрівача/кондиціонера, датчик дощу, вентилятор датчика температури повітря в салоні, внутрішнє дзеркало заднього виду, система паркування, ліхтарі заднього ходу, підсвічування вимикачів, електродвигун очищувача лобового скла |
| F5 | 15 | Лампи освітлення салону |
| F6 | 20 | Система кондиціонування, автоматична коробка передач (АКПП), система блокування дверей від випадкового відчинення, система підтримання швидкості, діагностичний роз'єм (DLC), електропривод дзеркал заднього виду на дверях, електропривод склопідіймачів, підсвічування вимикачів, стоп-сигнали, омивачі/очищувачі лобового скла |
| F7 | 15 | Блок керування коректором фар (ксенонові фари), коректор фар, комбінація приладів, ліва фара- ближнє світло |
| F8 | 7,5 | Праві передні габарити |
| F9 | 15 | Покажчики повороту/аварійна сигналізація |
| F10 | 10 | Аудіосистема, електропривод сидінь, електропривод склопідйомників, комбінація приладів, навігаційна система, телематика |
| F11 | 30 | Система кондиціонування, протитуманні фари, комбінація приладів, синтезатор голосу, комбінація приладів |
| F12 | 5 | Система SRS |
| F13 | 5 | Антиблокувальна система гальм (ABS) |
| F14 | 15 | Звуковий сигнал(и) |
| F15 | 30 | Блок керування електрообладнання дверей водія, електропривод дзеркал заднього виду на дверях, електропривод склопідіймачів |
| F16 | 30 | Блок керування електрообладнання дверей пасажира, електропривод склопідйомників |
| F17 | 10 | Задні протитуманні ліхтарі |
| F18 | 10 | Обігрівач дзеркал заднього виду на дверях |
| F19 | 15 | Права фара-ближнє світло |
| F20 | 7,5 | CD-чейнджер аудіосистеми, підсвітка вентиляційної решітки приладової панелі, лампа підсвітки шухляди для речей, реостат підсвітки комбінації приладів, лампи освітлення салону, передні ліві габарити, лампи підсвітки номерного знака, навігаційна система, підсвітка перемикачів |
| F21 | 30 | Омивач заднього скла, дальнє світло фар |
| F22 | 30 | Центральний замок |
| F23 | 15 | Роз'єми живлення додаткового обладнання |
| F24 | 15 | Роз'єм під'єднання додаткового обладнання (задній), прикурювач |
| F25 | 10 | Електричний замок рульової колонки, обігрів заднього скла, передні сидіння, заборона увімкнення склопідіймачів задніх дверей |
| F26 | - |
За прикурювач відповідає запобіжник номер 24 на 15А.
| № | Призначення |
|---|---|
| R2 | Обігрів заднього скла |
| R7 | Передні протитуманні фари |
| R9 | Склоочисники вітрового скла |
| R10 | Склоочисники вітрового скла |
| R11 | Склоочисник заднього скла / ліхтарі заднього ходу |
| R12 | Блокування дверей |
| R13 | Блокування дверей |
| R17 | Склоочисник заднього скла |
| R18 | Тимчасове увімкнення освітлення салону |
| R19 | Додаткове електрообладнання |
| R21 | Блокування пуску двигуна |
| R22 | "Плюс" після замка запалювання |
| R23 | Аксесуари / додатково встановлювана аудіосистема / склопідйомники задніх дверей |
| SH1 | Шунт електричних склопідйомників задніх дверей |
| SH2 | Шунт електричних склопідйомників передніх дверей |
| SH3 | Шунт ланцюга ближнього світла фар |
| SH4 | Шунт ланцюга габаритних вогнів |
Блок 2 (додатковий)
Цей блок розташований у панелі керування на стороні пасажира за бардачком (бардачком). Вітальна частина може знаходиться на блоці запобіжників і реле.
| № | A | Позначення |
|---|---|---|
| R17 | Реле електро склопідйомника | |
| R3 | Реле електроприводу сидінь | |
| R4 | Реле контрольної лампи фар денного руху | |
| R5 | Реле фар денного руху | |
| R6 | Реле насоса омивачів фар | |
| R7 | Реле стоп-сигналів, що розмикає | |
| F26 | 30 | Роз'єм електрообладнання причепа |
| F27 | 30 | Люк |
| F28 | 30 | Електропривод склопідйомника, лівий задній |
| F29 | 30 | Електропривод склопідйомника, правий задній |
| F30 | 5 | Датчик положення рульового колеса |
| F31 | Не використовується | |
| F32 | Не використовується | |
| F33 | - | |
| F34 | 20 | Запобіжник обігріву сидінь водія та пасажира |
| F35 | 20 | Підігрівач передніх сидінь |
| F36 | 20 | Електропривод сидіння - з боку водія |
| F37 | 20 | Електропривод сидіння пасажира |
Блок 3
Ще один запобіжник, розташований під попільничкою на центральній консолі.
Даний запобіжник захищає ланцюг живлення: Діагностичного роз'єму, Автомагнітоли, ЕБУ кондиціонера, ЕБУ системи запам'ятовування положення сидінь, Комбінованого дисплея (годинник/зовнішня температура/автомагнітола), ЕБУ навігаційної системи, ЕБУ системи контролю тиску повітря в шинах, Центрального комунікаційного блока, Ланцюга з'єднання з системою охоронної сигналізації.
