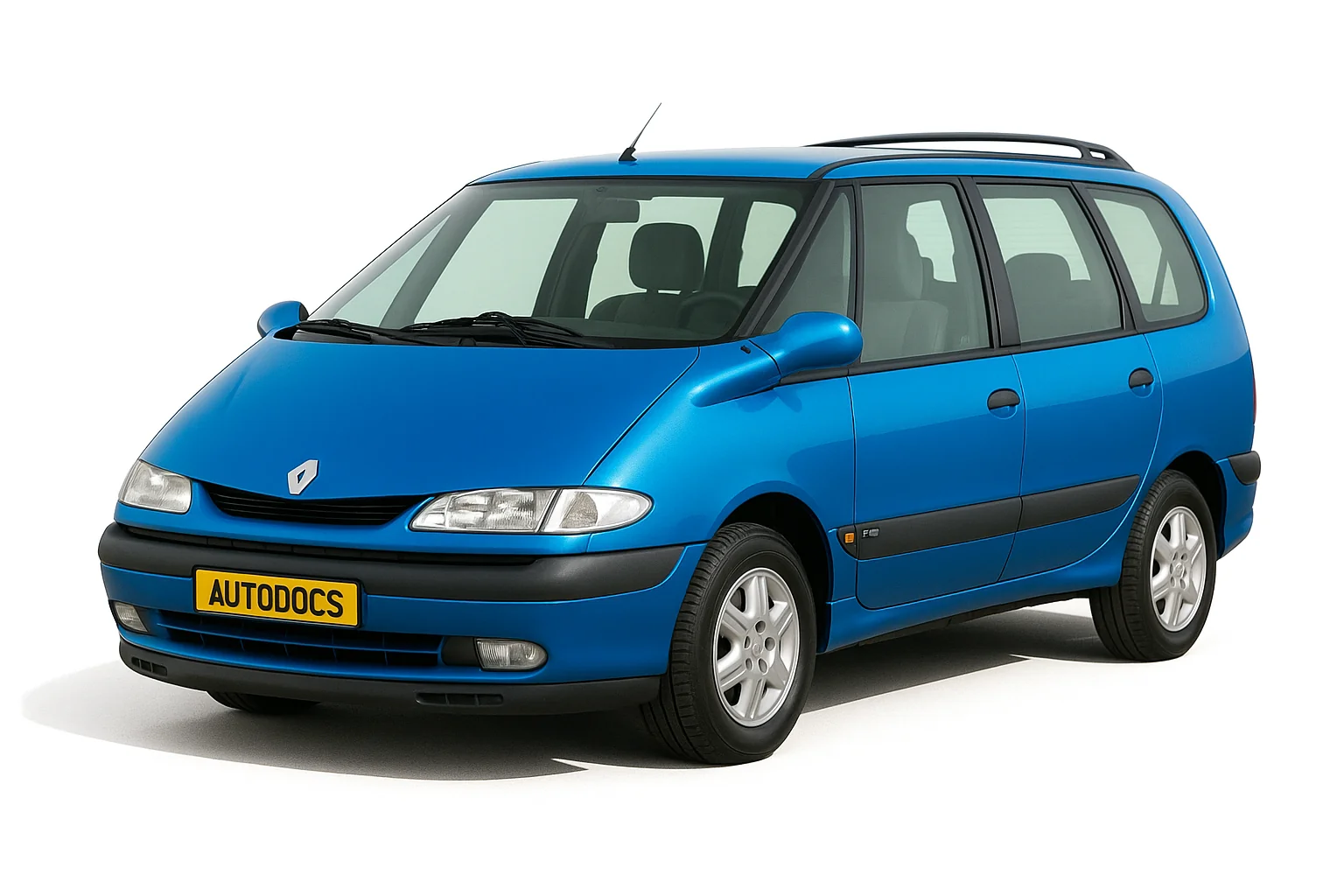

Renault espece 3 – представляє третє покоління цієї серії. Подовжена версія називається Grand Espace. Вироблявся в 1997, 1998, 1999, 2000, 2001 і 2002. Ми представляємо повний опис блоків із запобіжниками та реле рено еспейс 3: місця розташування, схеми, фотографії, призначення.
У цьому автомобілі передбачені 2 основних блоки із запобіжниками. Один знаходиться у салоні під ногами у пасажира, другий під капотом, за акумулятором.
Місця розташування блоків
Блок із запобіжниками та реле в салоні
На малюнку розташованому на верхній частині нанесено актуальне опис запобіжників.
Варіант 1
Світлина
Схема
Розшифровка
| FA | (15A) Запасний |
| FB | (10A) Запасний |
| FC | Запасний |
| F1 | (10A) Лампи переднього лівого габариту/ заднього лівого габариту |
| F2 | (10A) Лампи переднього правого габариту/ заднього правого габариту |
| F3 | (7,5A) Обігрівач дзеркал заднього виду на дверях |
| F6 | (25A) Електропривод сидінь |
| F9 | (25A) Очищувач заднього скла |
| F10 | (15A) Керування двигуном |
| F11 | (15A) Прикурювач |
| F12 | (25A) Очищувач лобового скла |
| F13 | (7,5A) Ліхтарі заднього ходу |
| F14 | (20A) Підігрівач сидінь |
| F15 | (25A) Багатофункціональний блок керування, очищувачі лобового скла |
| F18 | (10A) Нагрівник/ кондиціонер, ліхтарі заднього ходу |
| F19 | (20A) Люк |
| F21 | (15A) Протитуманні фари |
| F22 | (10A) Задні протитуманні ліхтарі |
| F25 | (20A) Звуковий сигнал |
| F26 | (15A) Аудіосистема, електропривод дзеркал заднього виду на дверях |
| F27 | (10A) Телефон |
| F28 | (10A) Лампи освітлення салону |
| F29 | (10A) Багатофункціональний блок керування |
| F30 | (5A) Протиугінна система, система активної підвіски |
| F31 | (3A) Реле електродвигуна вентилятора системи охолодження |
| F33 | (15A) Аудіосистема обігрівач/ кондиціонер |
| F34 | (7,5A) Додаткове обладнання |
| F36 | (7,5A) Автоматична коробка передач |
| F37 | (7,5A) Антиблокувальна система гальм (ABS) |
| F38 | (30A) Керування двигуном |
| F39 | (15A) Подушка безпеки, протиугінна система |
| F40 | (20A) Система підтримки швидкості, стоп-сигнали, система активної підвіски |
| F41 | (40A) Електропривод склопідйомників-передній |
| F42 | (30A) Звуковий сигнал, вимикач освітлення |
| F57 | (30A) Система керування підвіскою |
За прикурювач відповідає запобіжник номер 11.
- Реле обігрівача заднього скла
- Реле 1 основних ланцюгів запалювання
- Реле електродвигуна вентилятора системи охолодження
Варіант 2
Світлина
Схема
Запобіжники
Реле
Призначення
| F1 | (10A) Лампи переднього лівого габариту/ заднього лівого габариту |
| F2 | (10A) Лампи переднього правого габариту/ заднього правого габариту |
| F3 | (7,5A) Обігрівач дзеркал заднього виду на дверях |
| F6 | (25A) Електропривод сидінь |
| F7 | (15A) Система кондиціювання, центральний замок, іммобілайзер |
| F8 | (15A) Аварійна сигналізація |
| F9 | (25A) Очищувач заднього скла |
| F10 | (3A) Керування двигуном |
| F11 | (15A) Прикурювач |
| F12 | (25A) Очищувач лобового скла |
| F13 | (10A) Система кондиціювання, ліхтарі заднього ходу |
| F14 | (20A) Підігрівач сидінь |
| F15 | (25A) Очищувач лобового скла |
| F16 | (15A) Ліва фара - дальнє світло |
| F17 | (15A) Права фара-дальнє світло |
| F18 | (7,5A) Ліхтарі заднього ходу |
| F19 | (10A) Люк |
| F20 | (10A) Система двокомпонентної палива подачі Bi-fuel |
| F21 | (15A) Протитуманні фари |
| F22 | (10A) Задні протитуманні ліхтарі |
| F23 | Перемичка-становище "АСС" |
| F24 | (15A) Система керування двигуном -Дизель |
| F25 | (20A) Звуковий сигнал |
| F26 | (5A) Протиугінна система, аудіосистема |
| F27 | (10A) Аудіосистема, телефон |
| F28 | (10A) Лампи освітлення салону |
| F29 | (20A) Аудіосистема, підсвічування вимикачів |
| F30 | (5A) Система керування підвіскою |
| F31 | (3A) обігрівач/ кондиціонер |
| F32 | (15A) Аудіосистема |
| F33 | обігрівач/ кондиціонер |
| F34 | (5A) Комбінація приладів |
| F35 | (5A) CD-чейнджер аудіосистеми |
| F36 | (5A) Автоматична коробка передач |
| F37 | (7,5A) Антиблокувальна система гальм (ABS) |
| F38 | (30A) Керування двигуном |
| F39 | (15A) Подушка безпеки, протиугінна система, комбінація приладів |
| F40 | (20A) Система підтримки швидкості, аварійна сигналізація, стоп-сигнали, система активної підвіски |
| F41 | (30A) Електропривод склопідйомників |
| F42 | (30A) Електропривод склопідйомників |
| F43 | Перемичка-система управління АКПП, реле основних ланцюгів запалювання |
| F61 | (5A) Система керування двигуном (двокомпонентна система паливоподачі Bi-fuel) |
За роботу прикурювача також відповідає запобіжник номер 11 на 15А.
- Реле кондиціонера
- Реле електроприводу задніх склопідйомників
- Реле обігрівача заднього скла
- Реле задніх протитуманних ліхтарів
- Реле лампи освітлення салону.
- Реле протиугінної системи
- Реле передніх протитуманних фар
- Реле 1 основних ланцюгів запалювання
- Реле 2 основних ланцюгів запалювання
- Реле переривчастого режиму роботи очищувача лобового скла
- Діагностичний роз'єм (DLC)
Блок під капотом рено еспейс 3
Світлина
Схема
Опис
| F44 | (40A) Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
| F45 | (60A) Блок запобіжників / реле, простір для ніг ^42), реле основних ланцюгів запалювання, багатофункціональний блок управління (1999 ^) |
| F46 | (60A) Блок запобіжників / реле, простір для ніг ^12, F29) |
| F47 | - |
| F48 | (50А) обігрівач/ кондиціонер |
| F49 | (30А) Управління двигуном |
| F50 | (70A) Реле фар – дальнє світло, реле фар – ближнє світло, омивачі фар |
| F51 | (60A) Антиблокувальна система гальм (ABS) |
| F53 | (60A) Роз'єм системи заряджання |
| F54 | (40A) Реле 1 електродвигуна вентилятора системи охолодження |
| F55 | (40A) Реле 2 електродвигуна вентилятора системи охолодження |
| F56 | - |
| F57 | - |
| F58 | (15A) Ліва фара - дальнє світло |
| F59 | (15A) Права фара - дальнє світло |
Варіант 1
- Реле далекого світла фар
- Реле ближнього світла фар
- Реле електродвигуна вентилятора обігрівача
- -
- Реле стартера
- -
- Реле котушки запалювання
- Реле системи керування двигуном
- Реле кисневого датчика
- Реле паливного насосу
Варіант 2
- Реле паливного насосу
- Реле паливного насосу
- Реле стартера
- Реле увімкнення ближнього світла фар під час руху вдень
- Реле вентилятора обігрівача
- Реле включення 2 швидкості вентилятора системи охолодження двигуна
- Реле вентилятора системи охолодження двигуна
- Реле захисту двигуна від перегріву
- Реле вентилятора системи охолодження двигуна
Детальнішу інформацію про всю електросистему рено еспейс 3, а так само розпинування вузлів можете завантажити за посиланням.
