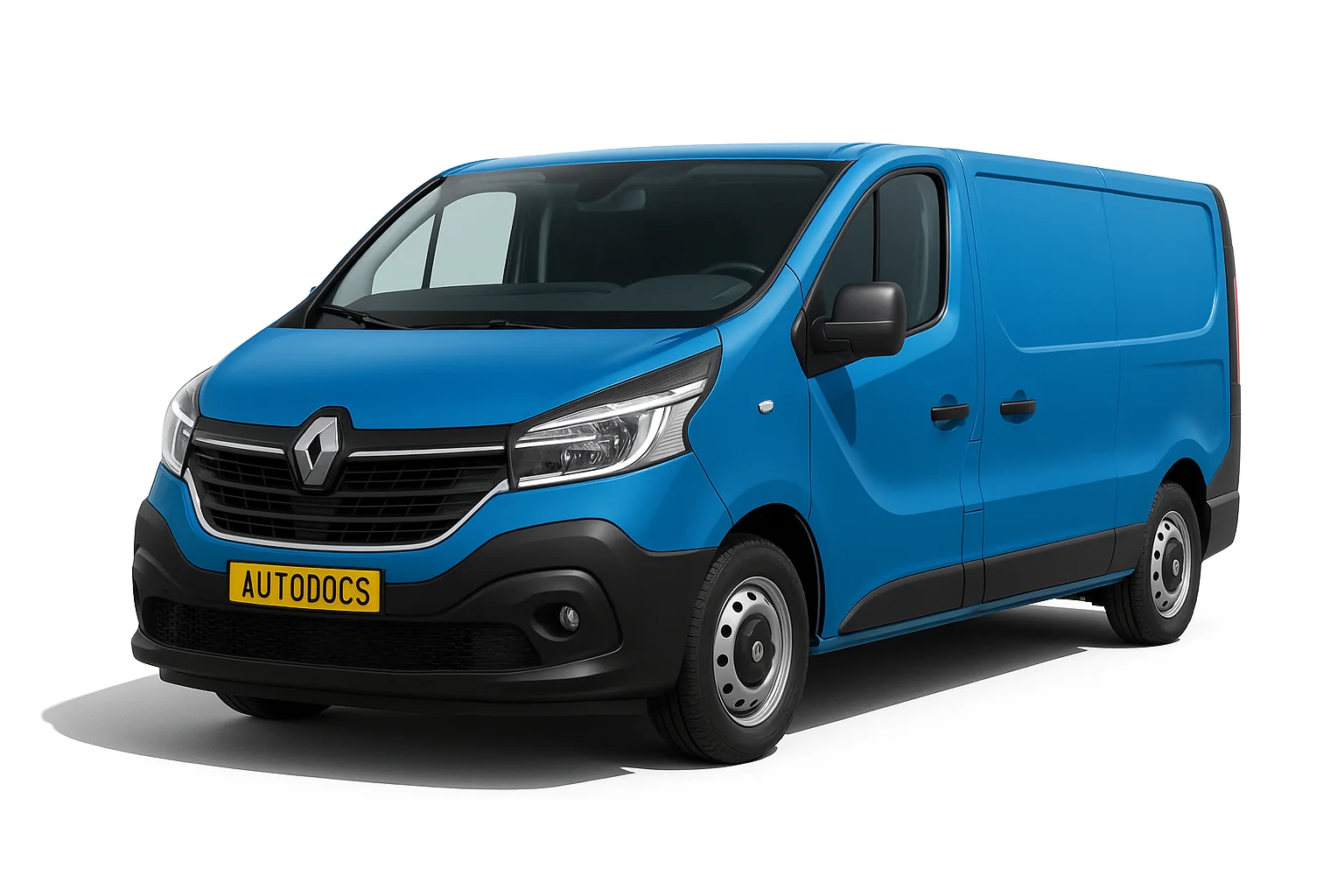

Renault Trafic 3 го покоління випускався в 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 році. У даній статті ми представимо опис запобіжників і реле Рено Трафік 3 зі схемами блоків, фотографіями і місцями їх розташування. Виділи запобіжник прикурювача.
Кількість запобіжників і реле та їхня кількість у блоках може відрізнятися від зазначеної і залежить від року випуску та регіону поставки. Звіряйте інформацію з вашою технічною документацією.
Зміст
Блоки в салоні
Блок запобіжників і реле
Він розташований з лівого боку панелі приладів за шухлядою для дрібниць.
| № | А | Опис |
|---|---|---|
| F1 | 30 | + живлення від акумулятора очищувач заднього скла |
| F2 | 10 | Головний електромагнітний рупор |
| F3 | 15 | + розетка для аксесуарів у багажнику |
| F4 | 30 | + живлення від АКБ витримка часу електродвигуна склопідйомника водія |
| F5 | 15 | + струморозподільна розетка для аксесуарів ззаду |
| F6 | 5 | Пуск ВСМ + |
| F7 | 15 | + після запалювання подача підігріву сидінь |
| F8 | 5 | + живлення акумулятора EMM (заряд живлення після запалювання на VSC) AVS,AUO |
| 15 | + живлення акумулятора EMM (заряд живлення після запалювання на VSC) SOP03C | |
| F9 | 5 | + загальний розподіл струму |
| F10 | 15 | + розетка прикурювача або передня розетка для аксесуарів, розподіл струму |
| F11 | 25 | + живлення акумулятора EMM (R денні ходові вогні, переднє положення, R фари дальнього світла, L фари ближнього світла) |
| F12 | 5 | + стоп-сигнали із синхронізованим живленням від акумулятора, ABS, транспондер |
| F13 | 10 | + синхронізоване живлення від акумуляторної батареї внутрішнього освітлення та кондиціонера |
| F14 | 5 | + синхронізована подача живлення від акумулятора, кут повороту рульового колеса Система запуску і зупинки автомобіля без ключа |
| F15 | 25 | + Після запалювання живлення очищувача заднього скла, насоса омивача скла, звукового сигналу |
| F16 | 10 | Загальна подача + після запалювання |
| F17 | 5 | + після запалювання живлення заднього ходу фари |
| F18 | 5 | + після замка запалювання вимикач зупинки подачі |
| F19 | 5 | + після впорскування запалювання, реле стартера, BCM |
| F20 | 5 | + після замка запалювання подача подушки безпеки, блокування рульової колонки |
| F21 | 30 | + після замка запалювання подача вимикача склопідйомника пасажира |
| F22 | 10 | + після запалювання живлення насоса ГУР |
| F23 | 15 | + EMM живлення від акумулятора стоп-сигнали |
| F24 | 15 | + живлення від акумулятора BCM (+ живлення від акумулятора за часом) |
| F25 | 10 | + живлення від акумулятора BCM, електронні обчислювальні блоки, система контролю тиску в шинах і автомобіль без ключа |
| F26 | 15 | + живлення від акумулятора BCM для аварійної сигналізації та покажчиків повороту |
| F27 | 25 | + живлення від акумулятора BCM для блокування елементів, що відчиняються |
| F28 | 25 | живлення акумулятора + EMM для денних ходових вогнів L, заднє положення, фари дальнього світла L, фари ближнього світла R |
| F29 | 25 | + живлення від акумуляторної батареї EMM положення номерного знака, передні та задні протитуманні фари |
| F30 | 15 | + живлення від акумулятора одноважільне, сигналізація, звуковий сигнал |
| F31 | 5 | + живлення від акумулятора приладової панелі |
| F32 | 5 | + одноважільне живлення від акумулятора |
| F33 | 20 | + акумуляторна розетка для фаркопа |
| F34 | 15 | (поставляється в комплекті фаркопа) |
| F35 | 5 | + вимикач живлення АКБ магнітола, мультимедіа, дзеркала, діагностична розетка |
| F36 | 5 | + обігрів дзеркал заднього виду |
| F37 | 10 | + електродзеркала з синхронізованим живленням від акумуляторної батареї, додатковий блок адаптера UCE |
| F38 | 40 | + автоматичний вимикач живлення від батареї тахограф |
| F39 | 40 | + живлення від акумулятора склоочисника |
| F40 | 20 | + реле розподілу струму живлення АКБ 1 (опалення, кондиціонер) |
| F41 | 15 | + струморозподільне обладнання передобладнання додаткове обладнання додаткові пристосування |
| F42 | 10 | + нагрівач живлення від акумулятора |
| F43 | 10 | + подача двигуна працює додаткова адаптація |
| F44 | 25 | + подача підігрівача працюючого двигуна |
| F45 | 25 | + після запалювання живлення додаткового блоку кондиціонера |
| F46 | 25 | + після замка запалювання реле живлення для автомобіля без ключа |
| F47 | 20 | живлення від батареї + EMM для реле розподілу струму без навантаження |
| F48 | - | |
| F49 | - | |
| F50 | - | |
| F51 | - | |
| F52 | - | |
| F53 | - | |
| F54 | - | |
| F55 | - |
За роботу прикурювача відповідає запобіжник номер 10.
Блок реле
Він розташований з правого боку в панелі приладів.
| № | А | Позначення |
|---|---|---|
| RH3 | 40 | Реле склоочисника |
| RH4 | 40 | Реле 2-ї швидкості склоочисника |
| RH5 | 40 | + після замка запалювання живлення реле обігріву і кондиціонера задньої частини салону |
| RH6 | 20 | Підтримка реле водяного насоса реле нагрівача матриці нагрівача |
| RH7 | 20 | Реле електроблокування дверей водія (SDO) |
| RH8 | 70 | + струморозподільне реле №. 1 |
| RH9 | 40 | + струморозподільне реле №. 2 |
| RH11 | 20 | Реле електричного склопідйомника |
| RH12 | 40 | Дзеркала + реле обігріву заднього скла |
| RH13 | 40 | Реле склоочисника заднього скла |
| RH14 | 20 | Реле центрального замка дверей |
| RH15 | 20 | Реле електричного склопідйомника |
| RH16 | 40 | Після замка запалювання № реле живлення. 2 (автомобілі з картою гучного зв'язку) |
| RH17 | 40 | Двигун працює + реле |
| RH18 | - | |
| RH19 | - | |
| RH20 | - |
Блоки під капотом
Блок запобіжників і реле
Цей блок із запобіжниками і реле розташований з лівого боку, поруч з акумуляторною батареєю.
| № | А | Призначення |
|---|---|---|
| F1 | – | - |
| F2 | – | - |
| F3 | 25 | ABS/ESP |
| F4 | 30 | Стартер |
| F5 | 70 | Пасажирський салон 1 |
| F6 | 70 | Пасажирський салон 3 |
| F7 | 50 | ABS/ESP |
| F8 | 60 | Пасажирський салон 2 |
| F9 | 20 | Обігрів дзеркал |
| 40 | Заднє скло + обігрів дзеркал | |
| F10 | – | - |
| F11 | – | - |
| F12 | – | - |
| F13 | – | - |
| F14 | 15 | Компресор кондиціонера |
| F15 | 15 | Паливний насос |
| F16 | 70 | Блок керування обігрівачем |
| F17 | 60 | Блок нагрівального елемента |
| F18 | 60 | Блок нагрівального елемента |
| F19 | 40 | Індекс двигуна *408 та кондиціонер або 450 та обігрів Вентилятор з електроприводом у зборі 1 |
| 50 | Індекс двигуна *408 та обігрів або 450 та кондиціонер Вентилятор з електроприводом у зборі 1 | |
| F20 | 40 | Індекс двигуна *408 та кондиціонер або 450 Вентилятор з електроприводом у зборі 2 |
| F21 | – | - |
| F22 | – | - |
| F23 | – | - |
| F24 | – | - |
| F25 | – | - |
| F26 | 25 | Дизельний обігрівач |
| F27 | 20 | Система впорскування двигуна |
| F28 | 15 | Система впорскування двигуна |
| Реле | ||
| R1 | 20 | Стартер |
| R2 | 20 | Реле паливного насоса |
| R3 | 40 | Реле живлення впорскування |
| R4 | 20 | Реле керування компресором |
| R5 | – | - |
| R6 | 70 | Висока швидкість (вузол вентилятора з електроприводом 1) |
| R7 | 40 | Низька швидкість (вентилятор з електроприводом) |
| R8 | 40 | Висока швидкість (вузол вентилятора з електроприводом 2) |
| Діоди | ||
| D1 | Компресор кондиціонера | |
| D2 | - | |
Силовий блок
До плюсової клеми акумуляторної батареї кріпиться блок силових запобіжників високої потужності.
| № | А | Призначення |
|---|---|---|
| 1 | Проводка живлення захисту акумулятора | |
| 2 | 300 | Проводка двигуна (генератор) |
| 3 | 300 | Проводка двигуна (стартер) |
| 4 | 5 | Міні-запобіжник із ковпачком (Пуск/Стоп) |
| 5 | 5 | Проводка в кабіні (Пуск/Стоп) |
| 6 | 50 | Проводка кабіни (варіанти перетворення КПД і КС6 або фаркоп причепа) |
| 7 | Зарезервовано для переобладнання виробниками кузовів. | |
| 8 | 35 | Проводка двигуна (керування двигуном) |
| 9 | Блок підключення двигуна | |
| 10 | 120 | Проводка кабіни (підсилювач керма) |
